Mikromodul širokopásmového svetelného zdroja ASE v pásme C

Obsah

1. Zavedenie Mikromodul širokopásmového svetelného zdroja ASE v pásme C

2. Technická Špecifikácie

3. Vlastnosti produktu

4. Typické aplikácie

5. Podrobnosti o produkte

6. Prevádzkové kroky

7. Informácie o objednávke

8. Datasheet

9. Podmienky cenovej ponuky a platba

10. Dodacia lehota

11. Poznámky k prevádzke a Údržba

12. Zabezpečenie kvality a Popredajný servis

Predstavenie produktu

Mikromodul širokopásmového svetelného zdroja ASE v pásme C je navrhnuté pre aplikácie vyžadujúce kompaktnú veľkosť, širokopásmové spektrum a vysoké výstupná stabilita. Vďaka ultra malým rozmerom je ideálny pre priestorovo obmedzených systémov pri zachovaní vynikajúceho optického výkonu. The modul podporuje RS232 alebo TTL riadenie s pevným výstupným výkonom 10/20/50 mW. Prosím používajte s reguláciou teploty a vlhkosti, zabezpečte dobrý odvod tepla a vyhnite sa výstupné preťaženie.

Produkt Špecifikácie

Vlastnosti produktu

● Ultra malá veľkosť 50 * 50 * 15 mm;

● Vysoká stabilita 10/20/50 mW výstupný výkon;

● Spektrálna plochosť ≤2dB;

● Podporuje ovládanie RS232 / TTL pre jednoduchú integráciu.

1. Aplikácie produktu – ASE v pásme C Mikromodul širokopásmového svetelného zdroja

● Testovanie optických komponentov;

● Optická komunikácia Výskum a vývoj;

● Snímanie optických vlákien.

Produkt Podrobnosti

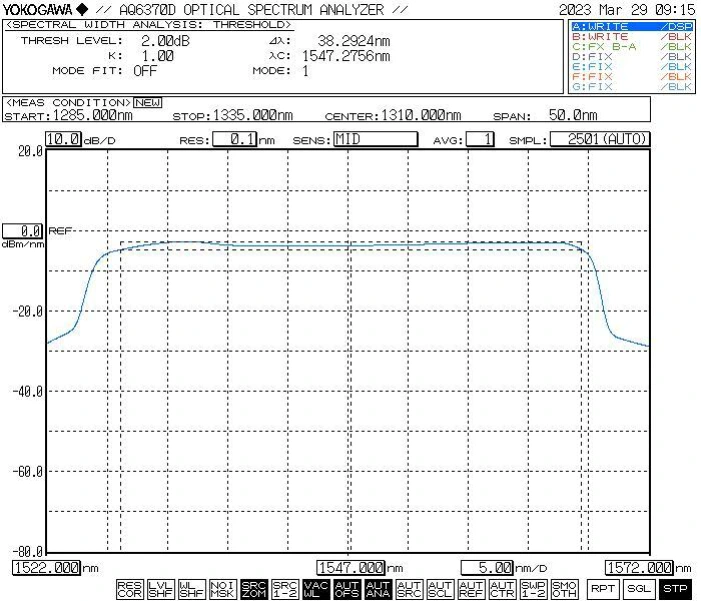

● Typické spektrum

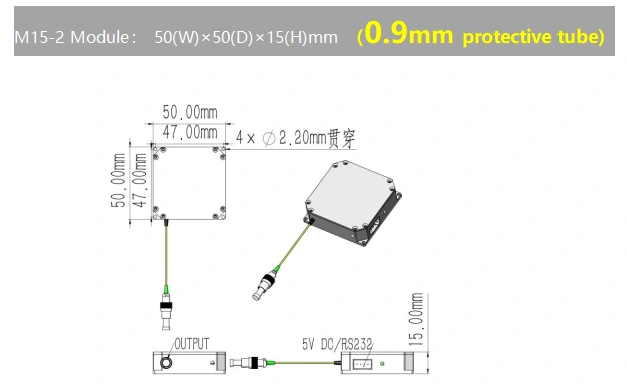

● Rozmer (mm): mikromodul

Prevádzka Kroky

Step1.Unpacking

Pred montážou skontrolujte, či je kompletné príslušenstvo.

Krok 2. Pripojte napájanie a opravu vlákien Cord

Zapnite napájanie; pripojte výstupný port svetelného zdroja pomocou vláknitý patch kábel.

Krok 3. Aktivujte zdroj svetla

Zapnite napájanie svetelného zdroja. Poznámka: V tejto fáze je prevádzkový prúd a výkon zodpovedajú parametrom nastaveným hostiteľom počítač počas posledného vypnutia; ak je potrebná úprava, tieto nastavenia je možné upraviť pomocou softvéru. Upozornenie: Je prísne zakázané na pripojenie alebo odpojenie konektorov z optických vlákien, keď je zdroj svetla zapnutý aktívny.

Setp4.Vypnúť

Po použití odpojte napájací kábel.

Objednávanie informácie

napr.: ASE-C-20-SM-MC

(Informácie o objednávke: Mikromodul ASE širokopásmového svetelného zdroja v pásme C, 20 mW výstupný výkon, s SM vláknom, balík mikromodulov).

Pre ďalšie prispôsobené požiadavky kontaktujte: sales06@boxoptronics.com

Datasheet

Datasheet

Podmienky cenovej ponuky a platba

● Podmienky cenovej ponuky

(1) EXW:

Ak máte účet DHL/UPS/FedEx, Box Optronics vám odporúča použiť EXW. Posielame cez váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Ak nemáte účet, zaplaťte si poštovné vopred produkty.

(3) Iné

● Platobné podmienky

PayPal a T / T sú k dispozícii.

Dodacia lehota

Výroba trvá približne 10 pracovných dní. (Ak sú nejaké na sklade, bude doručená rýchlejšie.)

Medzinárodná logistika môže trvať 3-5 pracovných dní.

Poznámky k prevádzke a Údržba

● Vyhnite sa častému pripájaniu/odpájaniu konektorov vlákien, aby ste predišli hromadenie prachu a poškodenie čelnej plochy.

● Konektory vlákien vyčistite handričkou, ktorá nepúšťa vlákna a skontrolujte pomocou a detektor konca vlákna pred pripojením. Vždy pripojte/odpojte vlákna bez napájania, aby sa predišlo popáleniu čelnej plochy. Nepoužité konektory zakryte krytkami proti prachu.

● Zariadenie skladujte v suchom prostredí bez vlhkosti.

2. Zabezpečenie kvality a popredajný servis – širokopásmové svetlo ASE v pásme C Zdrojový mikromodul

● Záručná doba:

Bezplatná oprava alebo výmena defektov spôsobených človekom do 1 rok od kúpy. Platené služby údržby dostupné po 1 roku.

● Výnimky z bezplatnej záruky:

Počas bezplatnej záručnej doby bezplatná oprava alebo výmena budú poskytnuté za chyby spôsobené problémami s kvalitou produktu. Avšak, Box Optronics si vyhradzuje právo odmietnuť bezplatné opravy v nasledujúcom texte prípady v záručnej dobe:

(1) Škody spôsobené prírodnými faktormi (napr. blesk, prach) alebo vplyvy prostredia.

(2) Poruchy v dôsledku nesprávnej obsluhy používateľom.

(3) Zjavné fyzické poškodenie spôsobené ľudskou chybou.

(4) Neoprávnená demontáž, úprava alebo oprava.

(5) Pozmenené alebo neúplné záručné štítky na kryte.

(6) Poškodenie alebo strata počas prepravy.
