Úvod k produktu – modul laserového zdroja Fabry Perot FP

Modul laserového zdroja Fabry Perot FP využíva polovodičový laserový čip, profesionálne navrhnutý obvod pohonu a riadenie TEC na zabezpečenie bezpečnej prevádzky lasera, stabilného výstupného výkonu a spektra. 532nm, 785nm a 1064nm sú voliteľné. Výstupný výkon je viac ako 50 mW. Na obsluhu a integráciu sa poskytujú príkazy a softvér hostiteľa PC. Vhodný ako čerpací laserový zdroj pre biomedicínsku a spektrálnu analýzu.

Špecifikácie produktu-Fabry Perot FP laserový zdrojový modul

Vlastnosti produktu-Fabry Perot FP laserový zdrojový modul

● 50mW vysoký výstupný výkon;

● stabilný výkon a spektrum;

● 70x90x18mm Kompaktný modulový balík.

Aplikácie produktu-Fabry Perot FP laserový zdrojový modul

● biomedicínske;

● Spektrálna analýza;

● Optický snímač.

Podrobnosti o produkte-Fabry Perot FP laserový zdrojový modul

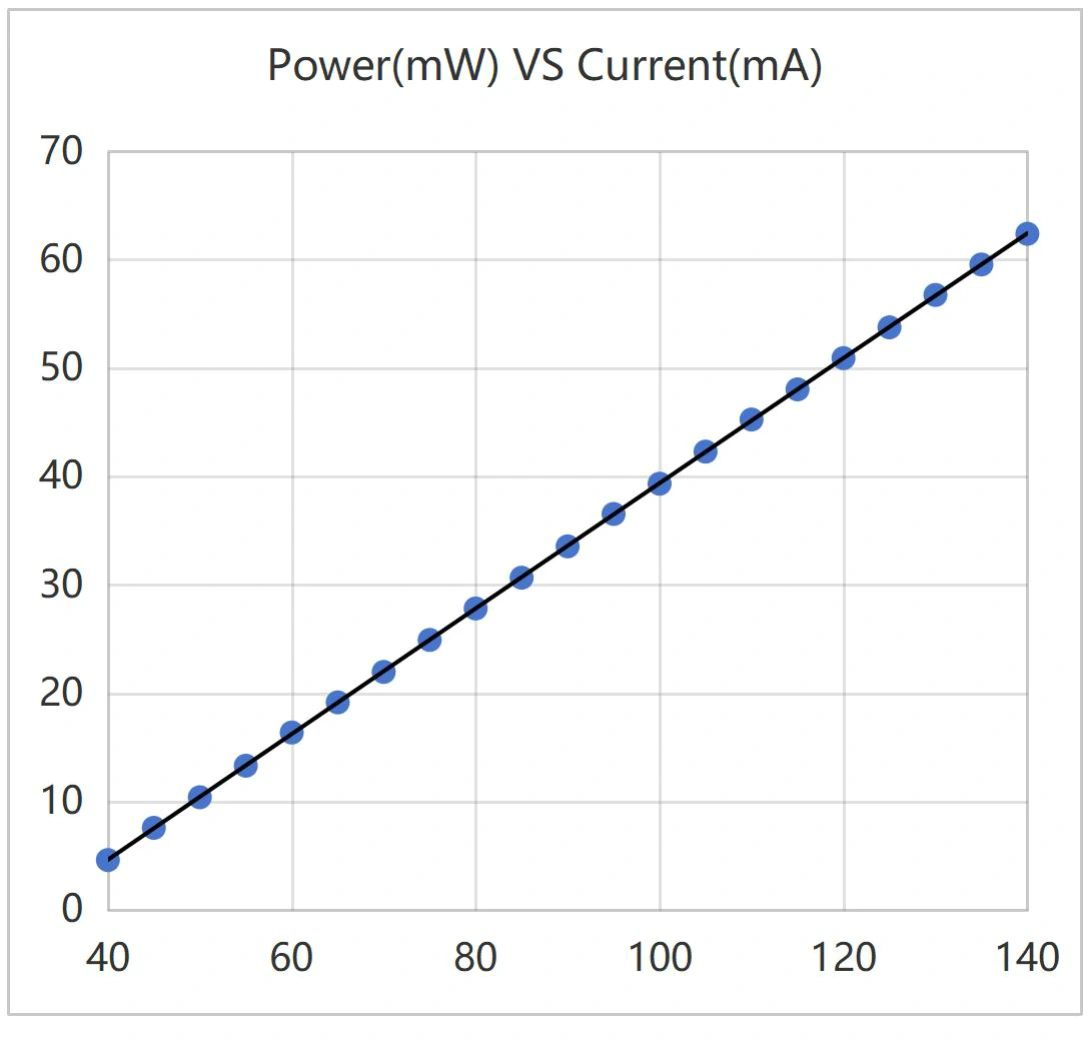

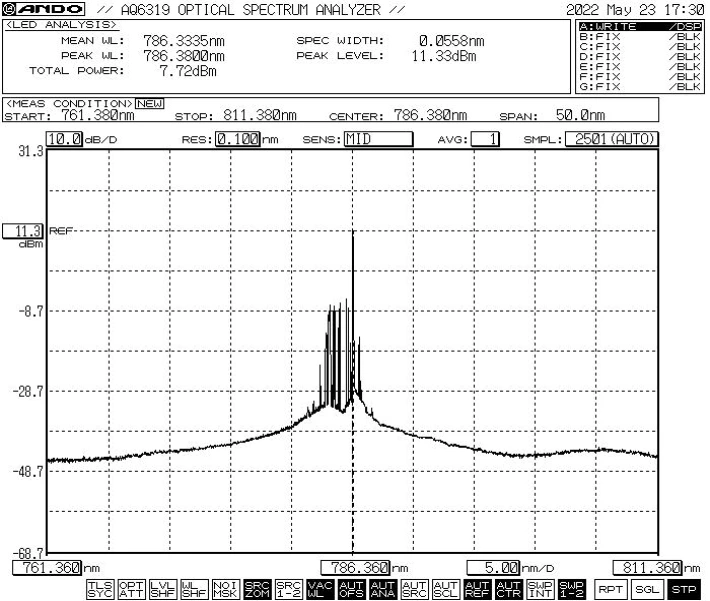

● Typická krivka: 785nm 50mW laserový zdroj FP

Prevádzkové kroky – modul laserového zdroja Fabry Perot FP

Krok 1. Vybalenie: Pred montážou skontrolujte, či je kompletné príslušenstvo.

Krok 2. Napájanie: Pripojené k jednosmernému spínanému zdroju napájania alebo regulovanému zdroju napájania, ktorý spĺňa ich požiadavky na napájanie. Používajte len originálny zodpovedajúci napájací adaptér (DC 5V alebo DC12V). Nesprávne napájacie adaptéry môžu poškodiť zdroj svetla. (Napájací adaptér sa dodáva podľa miestnych noriem napätia.)

Krok 3. Pripojenie výstupného vlákna: Otvorte kryt proti prachu na konektore alebo prírube vlákna, skontrolujte koncovú plochu vlákna a po potvrdení, že nedochádza k znečisteniu a poškodeniu, pripojte vlákno alebo spojte vlákno s testovaným zariadením alebo meračom výkonu.

Setp4. Pripojenie k hostiteľskému počítaču: Pomocou dátového kábla USB-RS485 DB9 pripojte zdrojový laserový modul Fabry Perot FP k počítaču; počítač musí najprv nainštalovať vyhradený ovládač sériového portu na identifikáciu dátového kábla sériového portu USB-RS485, inak sa softvér hostiteľského počítača a modul svetelného zdroja nebudú dať správne pripojiť a komunikovať. Požiadajte Box Optronics o ovládač.

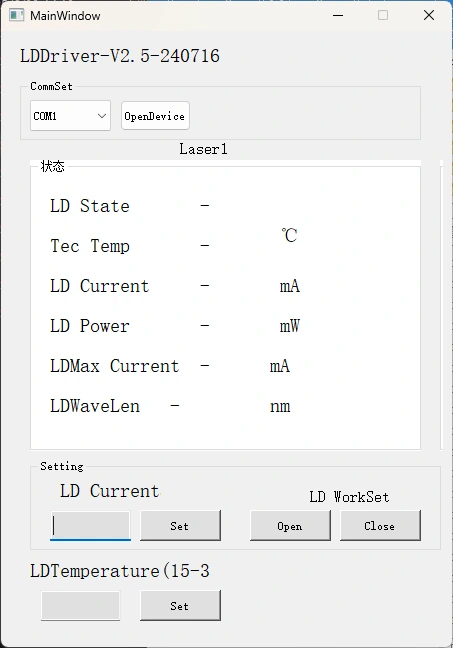

Krok 5. Riadiaci softvér: Box Optronics poskytuje sériový príkaz alebo PC softvér na ovládanie LD prúdu zdroja laserového zdroja Fabry Perot FP. Vyberte správny port, nastavte prúd a teplotu a potom kliknite na tlačidlo Otvoriť. (Aby ste predišli poškodeniu, pri prvom uvedení do prevádzky pomaly zvyšujte prúd meniča. Neaplikujte ihneď plný prúd.)

Krok 6. Po použití kliknite na tlačidlo zatvorenia, vypnite napájanie a odpojte optické pripojenie.

Informácie o objednávaní – modul laserového zdroja Fabry Perot FP

napr.: BFL-F1064-50SM-FA-M

(Informácie o objednávke: Fabry Perot FP Laser Source Module, 1064nm, 50mW výstupný výkon, s SM vláknom, FC/APC konektor, balík modulu).

Pre ďalšie prispôsobené požiadavky kontaktujte: sales06@boxoptronics.com

Datasheet a Testsheet-Fabry Perot FP laserový zdrojový modul

Datasheet

Testovací hárok

Podmienky cenovej ponuky a platby - laserový zdrojový modul Fabry Perot FP

● Podmienky cenovej ponuky

(1) EXW:

Ak máte účet DHL/UPS/FedEx, Box Optronics odporúča používať EXW. Posielame cez váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Ak nemáte účet, zaplaťte cenu za dopravu produktov vopred.

(3) Iné

● Platobné podmienky

PayPal a T / T sú k dispozícii.

Dodacia lehota - modul laserového zdroja Fabry Perot FP

Výroba: 10-15 pracovných dní. (Ak sú nejaké na sklade, bude doručené rýchlejšie.)

Medzinárodná logistika: 3-5 pracovných dní.

Poznámky k prevádzke a údržbe – modul laserového zdroja Fabry Perot FP

● Neodporúča sa často zasúvať alebo odstraňovať konektory optických vlákien, aby sa predišlo kontaminácii prachom – čo môže viesť k zvýšeným stratám pri vložení – alebo spáleniu koncových plôch konektora optických vlákien.

● Očistite konektory vlákien utierkou nepúšťajúcou vlákna a pred pripojením ich skontrolujte detektorom zakončenia vlákien. Vlákna vždy pripájajte/odpájajte bez napájania, aby ste predišli spáleniu koncovky. Konektory optických vlákien musia byť zakryté protiprachovými krytkami.

● Ak je potrebné pripojiť výstupné vlákno k inému vláknu, odporúča sa použiť zváračku.

● Vykonajte opatrenia proti vlhkosti, prachu a korózii; skladujte na suchom mieste.

Zabezpečenie kvality a popredajný servis – modul laserového zdroja Fabry Perot FP

● Záručná doba:

Bezplatná oprava alebo výmena chýb spôsobených človekom do 1 roka od zakúpenia. Platené služby údržby dostupné po 1 roku.

● Výnimky z bezplatnej záruky:

Počas bezplatnej záručnej doby budú poskytnuté bezplatné opravy alebo náhradné služby pre chyby spôsobené problémami s kvalitou produktu. Spoločnosť Box Optronics si však vyhradzuje právo odmietnuť bezplatné opravy v nasledujúcich prípadoch v rámci záručnej doby:

(1) Škody spôsobené prírodnými faktormi (napr. blesk, prach) alebo vplyvmi prostredia.

(2) Poruchy v dôsledku nesprávnej obsluhy používateľa.

(3) Zjavné fyzické poškodenie spôsobené ľudskou chybou.

(4) Neoprávnená demontáž, úprava alebo oprava.

(5) Pozmenené alebo neúplné záručné štítky na kryte.

(6) Poškodenie alebo strata počas prepravy.
