520nm FP Butterfly laserová dióda

Obsah

1. Zavedenie 520nm FP Butterfly laserová dióda

2. Technické špecifikácie

3. Vlastnosti produktu

4. Typické aplikácie

5. Podrobnosti o produkte

6. Informácie o objednávke

7. Datasheet a testsheet

8. Podmienky cenovej ponuky a platby

9. Dodacia lehota

10. Poznámky k prevádzke

11. Zabezpečenie kvality a Popredajný servis

Predstavenie produktu

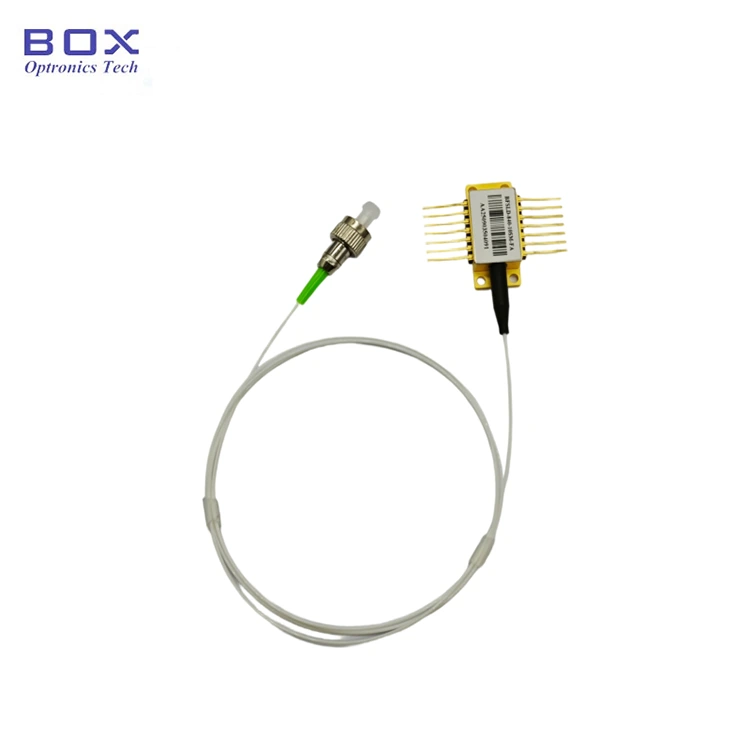

Ide o 520nm FP Butterfly Laser Diode s a 14-kolíkové balenie motýľov. Je to Fabry-Perotova laserová dióda. Disponuje výkonom až 30 mW výstupný výkon a vstavaný TEC a termistor. Typ vlákna môže byť SM-460HP resp Vlákno PM-S460-HP. Vhodné pre optické prístroje. Ak to špendlíky vyžadujú spájkovanie, teplota spájkovania nesmie prekročiť 260°C a čas spájkovania nesmie presiahnuť 10 sekúnd.

Produkt Špecifikácie

Vlastnosti produktu

● SM-460HP alebo vlákno PM-S460-HP;

● Výstupný výkon je zapnutý do 30 mW;

● 14-kolíkový Balík BTF s TEC a Monitor PD;

● Viditeľná laserová dióda so zeleným svetlom.

Aplikácie produktov

● Optické nástroje;

● Prenos optickými vláknami systém;

● Laserová indikácia.

Podrobnosti o produkte

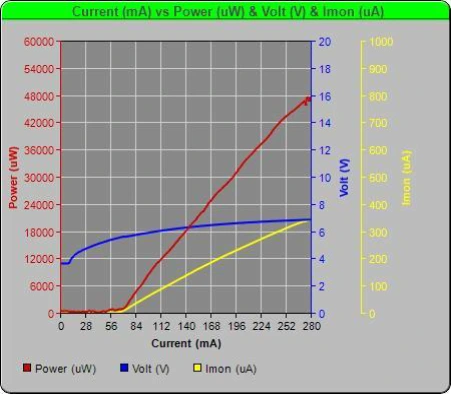

● Typické spektrum: PIV

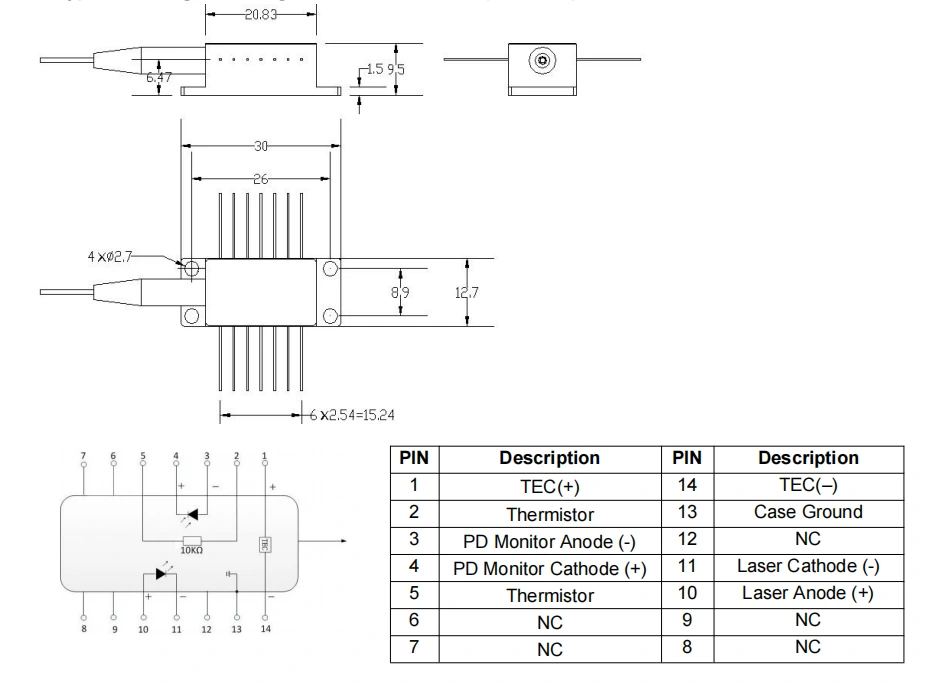

● Výkres balenia a definícia PIN-OUT (jednotka: mm) - 520nm FP Butterfly Laserová dióda

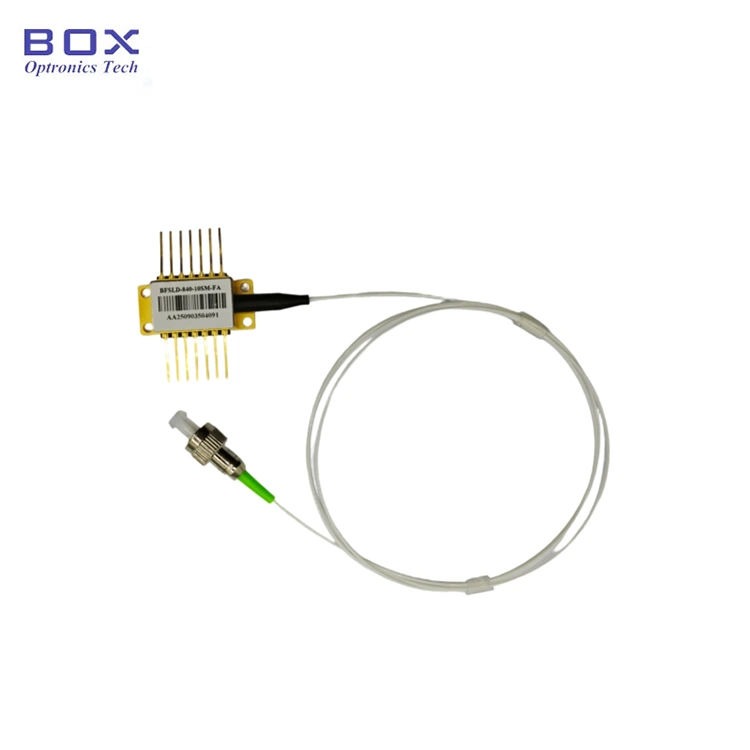

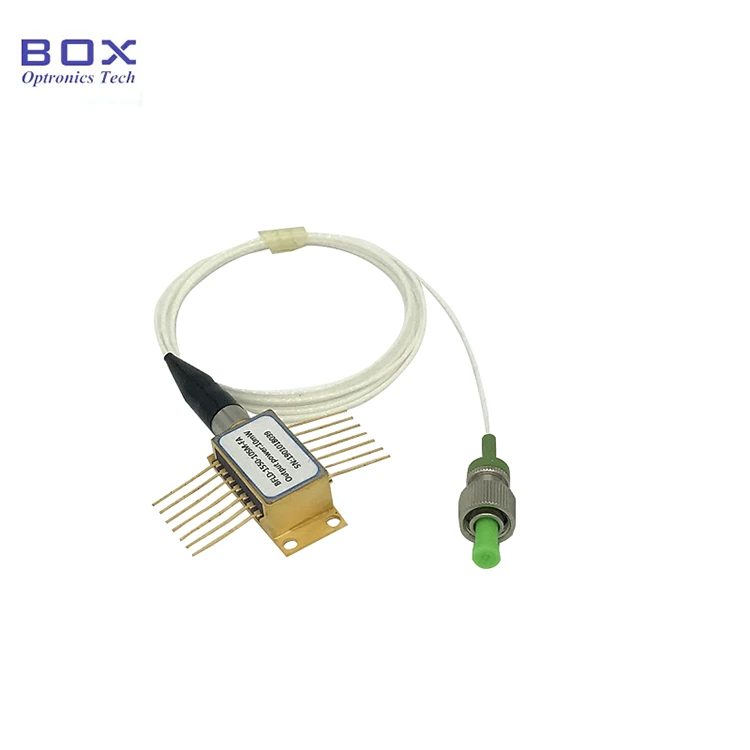

● Príklad balenia

* Samostatné zariadenie; žiadny vstavaný ovládač (balíček modulov s ovládačom obvod je voliteľný).

Objednávanie informácie

napr.: BFLD-F520-30SM-FA

(Informácie o objednávke: 520nm FP Butterfly Laser Diode, 14-pinový motýlik balenie, výstupný výkon 30mW, s 460HP SM vláknom, FC/APC konektor)

Pre ďalšie prispôsobené požiadavky kontaktujte: sales06@boxoptronics.com

Datasheet a Testovací hárok

Datasheet

Testovací hárok

Podmienky cenovej ponuky a platba

● Podmienky cenovej ponuky

(1) EXW:

Ak máte účet DHL/UPS/FedEx, Box Optronics vám odporúča použiť EXW. Posielame cez váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Ak nemáte účet, zaplaťte si poštovné vopred produkty.

● Platobné podmienky

PayPal a T / T sú k dispozícii.

Dodacia lehota

Výroba trvá približne 10 pracovných dní. (Ak sú nejaké na sklade, bude doručená rýchlejšie.)

Medzinárodná logistika môže trvať 3-5 pracovných dní.

Poznámky k prevádzke

● Počas prevádzky toto zariadenie vyžaruje laserový lúč vysokej intenzity; robiť nepozerajte sa priamo do konca vlákna, pretože to môže spôsobiť poranenie očí.

● Toto zariadenie je citlivé na elektrostatický náboj; preto prísne dodržiavanie aby sa pri balení vyžadovali antistatické ochranné opatrenia, dopravu a používanie. Okrem toho je potrebné prijať preventívne opatrenia, aby sa tomu zabránilo prepätia v napájacom zdroji, pretože v opačnom prípade môže dôjsť k trvalému poškodeniu zariadenia (napr. zabezpečenie správneho uzemnenia zariadenia a nosenie antistatického remienok na zápästie).

● Optické vlákna sú krehké; nepoužívajte vlákno na ťahanie zariadenia. Pri vkladaní alebo vyberaní zariadenia zo zásuvky nevyvíjajte tlak alebo potiahnite objímku umiestnenú v zadnej časti krytu zariadenia. Pre zariadenia vybavené konektormi, uistite sa, že zariadenie aj optický konektor sa zdvíhajú súčasne počas inštalácie alebo demontáže.

● Ak kolíky vyžadujú spájkovanie, teplota spájkovania nesmie presiahnuť 260 °C a čas spájkovania nesmie presiahnuť 10 sekúnd. Osobitné je potrebné venovať pozornosť nasledovnému: počas procesu spájkovania zariadenie musí byť v stave bez napájania a spájkovačka musí byť správne uzemnený.

● Počas procesu zapínania nikdy nepoužívajte priamo vysoký prúd, napr hrozí tým poškodenie čipu. Namiesto toho zapnite zariadenie na aktuálnej úrovni blízko prahu čipu a potom postupne zvyšujte prúd v malom prírastky, kým sa nedosiahne požadovaná úroveň.

● Pred zapnutím všetkých komponentov najskôr aktivujte chladič a potom pokračujte v postupných krokoch zapínania, aby ste zabránili prehriatiu čipu a preťaženie.

Zabezpečenie kvality a Popredajný servis

● Záručná doba:

Bezplatná oprava alebo výmena defektov spôsobených človekom do 1 rok od kúpy. Platené služby údržby dostupné po 1 roku.

● Výnimky z bezplatnej záruky:

Počas bezplatnej záručnej doby bezplatná oprava alebo výmena budú poskytnuté za chyby spôsobené problémami s kvalitou produktu. Avšak, Box Optronics si vyhradzuje právo odmietnuť bezplatné opravy v nasledujúcom texte prípady v záručnej dobe:

(1) Škody spôsobené prírodnými faktormi (napr. blesk, prach) alebo vplyvy prostredia.

(2) Poruchy v dôsledku nesprávnej obsluhy používateľom.

(3) Zjavné fyzické poškodenie spôsobené ľudskou chybou.

(4) Neoprávnená demontáž, úprava alebo oprava.

(5) Pozmenené alebo neúplné záručné štítky na kryte.

(6) Poškodenie alebo strata počas prepravy.

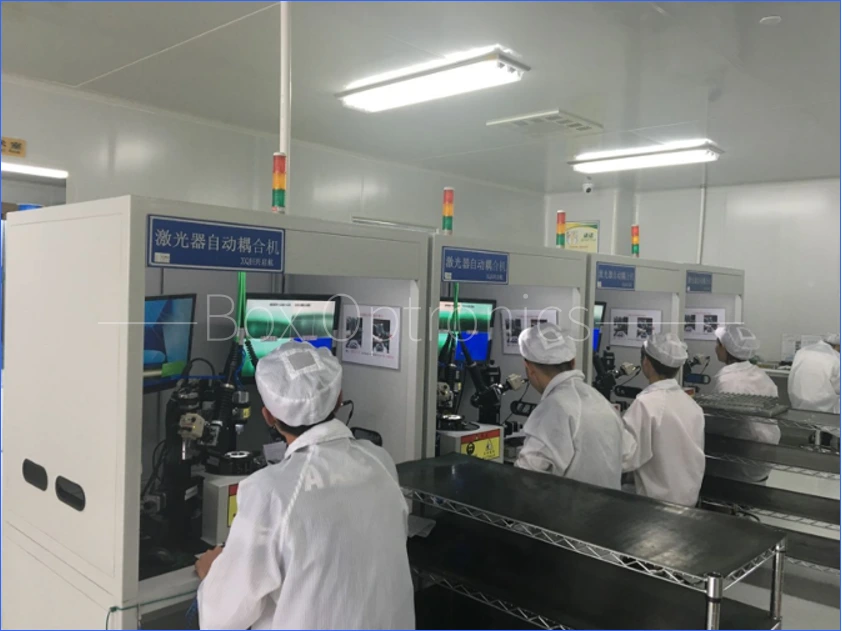

Skutočná výroba riadok
