660nm FP Butterfly laserová dióda

Obsah

1. Zavedenie 660nm FP Butterfly laserová dióda

2. Technické špecifikácie

3. Vlastnosti produktu

4. Typické aplikácie

5. Podrobnosti o produkte

6. Informácie o objednávke

7. Datasheet a testsheet

8. Podmienky cenovej ponuky a platby

9. Dodacia lehota

10. Poznámky k prevádzke

11. Zabezpečenie kvality a Popredajný servis

Predstavenie produktu

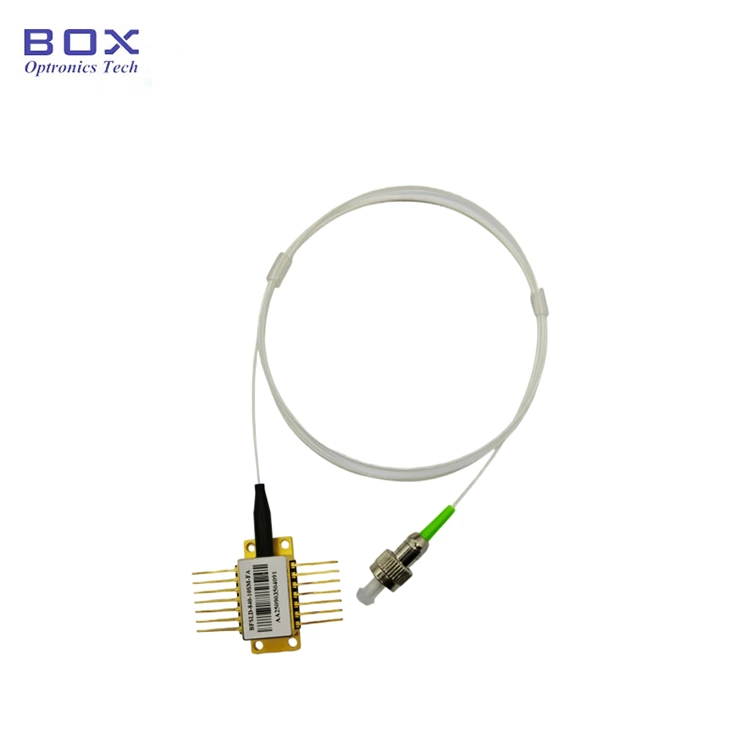

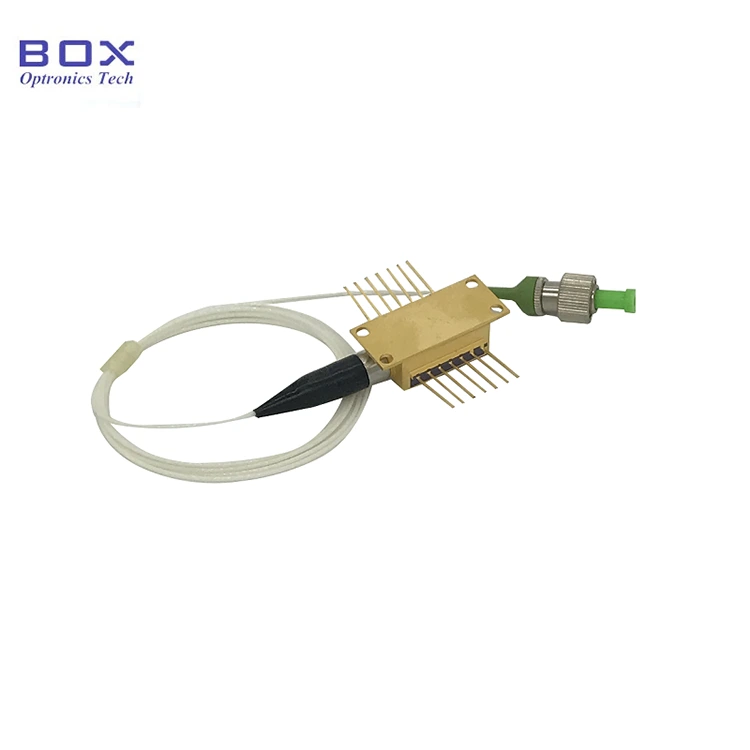

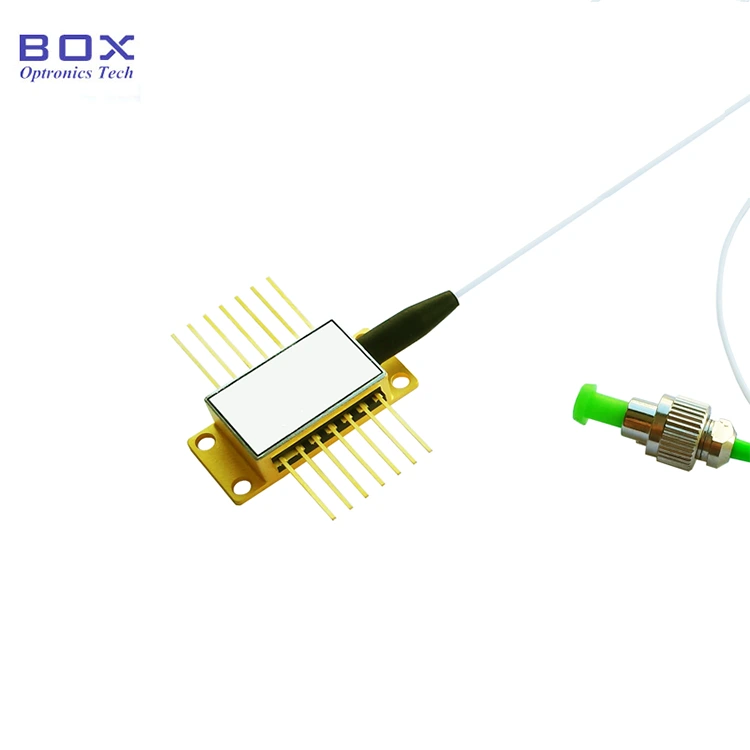

Ide o 660nm FP Butterfly Laser Diode so 14-kolíkovým konektorom motýlí balíček. Je to Fabry-Perotova laserová dióda. Disponuje výkonom až 30 mW výstupný výkon a vstavaný TEC a termistor. Typ vlákna môže byť SM630-HP vláknina. Modul/stolový balík s obvodom ovládača je voliteľný. Optické vlákna sú krehké; neťahajte za komponenty pomocou vlákna.

Produkt Špecifikácie

Vlastnosti produktu

● Vlákno SM 630-HP pigtail;

● CW výstupný výkon až 30 mW;

● 14-kolíkový Balík BTF s TEC, termistor;

● Viditeľné červené svetlo.

Aplikácie produktov

● biotechnológia;

● Lekárske ošetrenie;

● Optický prístroj.

Podrobnosti o produkte

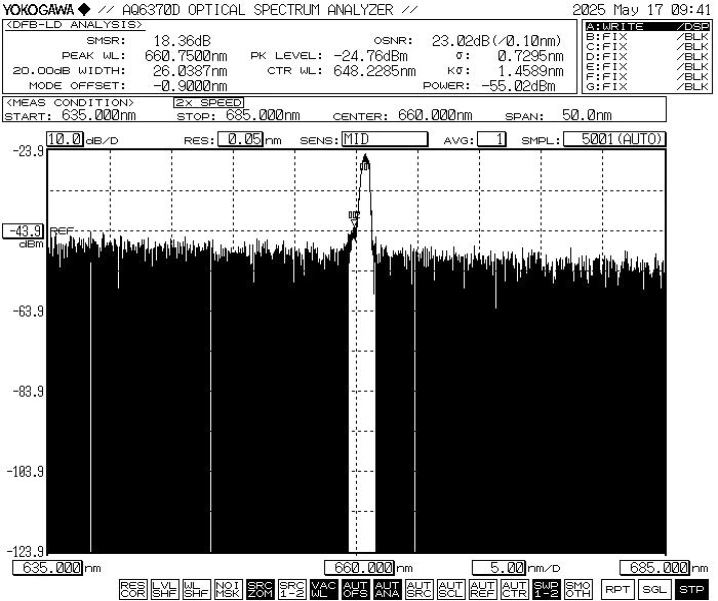

● Typické spektrum:

● Štandardné príslušenstvo

* Samostatné zariadenie; žiadny vstavaný ovládač (balíček modulov s ovládačom obvod je voliteľný).

Objednávanie informácie

napr.: BFLD-F660-30SM-FA

(Informácie o objednávke: 660nm FP Butterfly Laser Diode, 30mW výstup napájanie, s SM vláknom, FC/APC konektorom, pin pumpy).

Pre ďalšie prispôsobené požiadavky kontaktujte: sales06@boxoptronics.com

Datasheet a Testovací hárok

Datasheet

Testovací hárok

Podmienky cenovej ponuky a platba

● Podmienky cenovej ponuky

(1) EXW:

Ak máte účet DHL/UPS/FedEx, Box Optronics vám odporúča použiť EXW. Posielame cez váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Ak nemáte účet, zaplaťte si poštovné vopred produkty.

● Platobné podmienky

PayPal a T / T sú k dispozícii.

Dodacia lehota

Výroba trvá približne 10 pracovných dní. (Ak sú nejaké na sklade, bude doručená rýchlejšie.)

Medzinárodná logistika môže trvať 3-5 pracovných dní.

Poznámky k prevádzke

● Počas prevádzky toto zariadenie vyžaruje laserový lúč vysokej intenzity; robiť nepozerajte sa priamo do konca vlákna, pretože to môže spôsobiť poranenie očí.

● Toto zariadenie je citlivé na elektrostatický náboj; preto prísne dodržiavanie aby sa pri balení vyžadovali antistatické ochranné opatrenia, dopravu a používanie. Okrem toho je potrebné prijať preventívne opatrenia, aby sa tomu zabránilo prepätia v napájacom zdroji, pretože v opačnom prípade môže dôjsť k trvalému poškodeniu zariadenia (napr. zabezpečenie správneho uzemnenia zariadenia a nosenie antistatického remienok na zápästie).

● Overte si stabilitu prevádzkového okruhu produktu, aby ste tomu zabránili poškodenie spôsobené pulznými prúdmi.

● Pri používaní prístroja presne dodržujte prevádzkové napätie a aktuálne rozsahy uvedené v údajovom liste. Kľúčové parametre – vrátane Ith (prahový prúd), Iop max (maximálny prevádzkový prúd), Vop max (maximum Prevádzkové napätie) a λc (stredná vlnová dĺžka) – treba uviesť odkaz konkrétne v protokole o skúške poskytnutom v čase odoslania. Poznámka: Prevádzka nad absolútny maximálny výkon môže spôsobiť trvalé poškodenie zariadení.

● Ak kolíky vyžadujú spájkovanie, teplota spájkovania nesmie presiahnuť 260 °C a čas spájkovania nesmie presiahnuť 10 sekúnd. Osobitné je potrebné venovať pozornosť nasledovnému: počas procesu spájkovania zariadenie musí byť v stave bez napájania a spájkovačka musí byť správne uzemnený.

Zabezpečenie kvality a Popredajný servis

● Záručná doba:

Bezplatná oprava alebo výmena defektov spôsobených človekom do 1 rok od kúpy. Platené služby údržby dostupné po 1 roku.

● Výnimky z bezplatnej záruky:

Počas bezplatnej záručnej doby bezplatná oprava alebo výmena budú poskytnuté za chyby spôsobené problémami s kvalitou produktu. Avšak, Box Optronics si vyhradzuje právo odmietnuť bezplatné opravy v nasledujúcich prípadoch záručná doba:

(1) Škody spôsobené prírodnými faktormi (napr. blesk, prach) alebo vplyvy prostredia.

(2) Poruchy v dôsledku nesprávnej obsluhy používateľom.

(3) Zjavné fyzické poškodenie spôsobené ľudskou chybou.

(4) Neoprávnená demontáž, úprava alebo oprava.

(5) Pozmenené alebo neúplné záručné štítky na kryte.

(6) Poškodenie alebo strata počas prepravy.

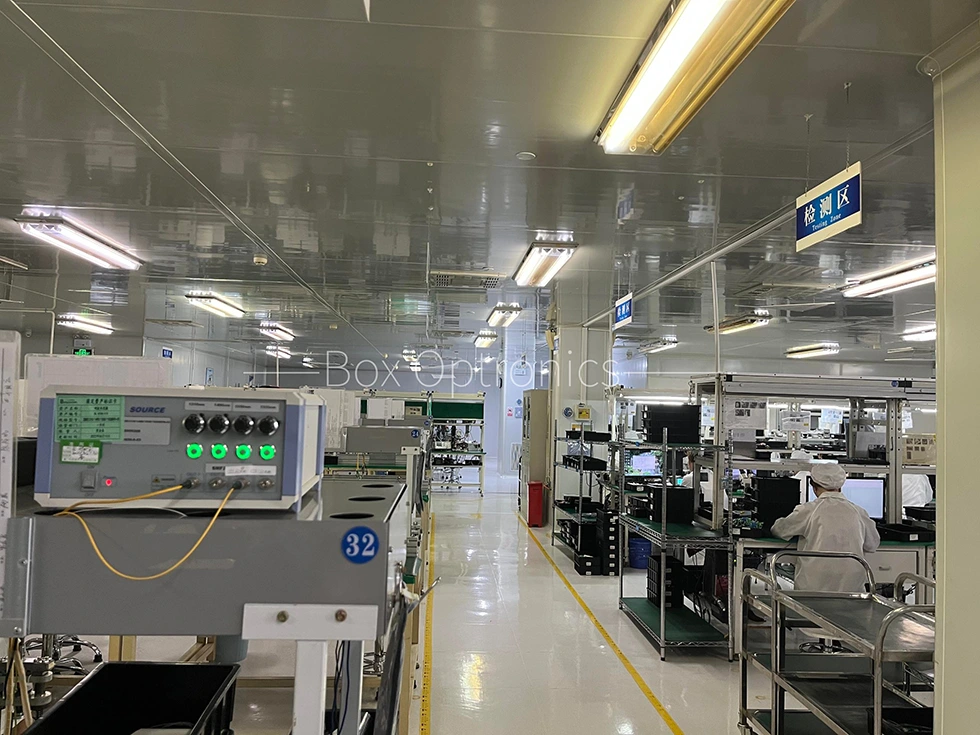

Skutočná výroba riadok
