FP koaxiálna pigtailová laserová dióda

Laserové diódy FP Coaxial Pigtail od spoločnosti Box Optronics sú dostupné vo viacerých vlnových dĺžkach v rozsahu od 450nm, 520nm, 650nm, 660nm, 785nm, 850nm a 980nm. Tieto CW laserové diódy, navrhnuté pre systémy s optickými vláknami, optické meranie, laboratórne experimenty, biomedicínske prístrojové vybavenie a spektroskopiu, ponúkajú stabilný výkon, nízky šum a dlhú životnosť. Podporujeme hromadné nákupy a konzultácie o vzorkách.

Odoslať dopyt

Popis produktu

Obsah

1. Predstavenie FP koaxiálnej pigtailovej laserovej diódy

2. Technické špecifikácie

3. Vlastnosti produktu

4. Aplikácie

5. Výkres balenia a definícia PIN-OUT (jednotka: mm)

6. Informácie o objednávke

7. Datasheet

8. Podmienky cenovej ponuky a platby

9. Dodacia lehota

10. Zabezpečenie kvality a popredajný servis

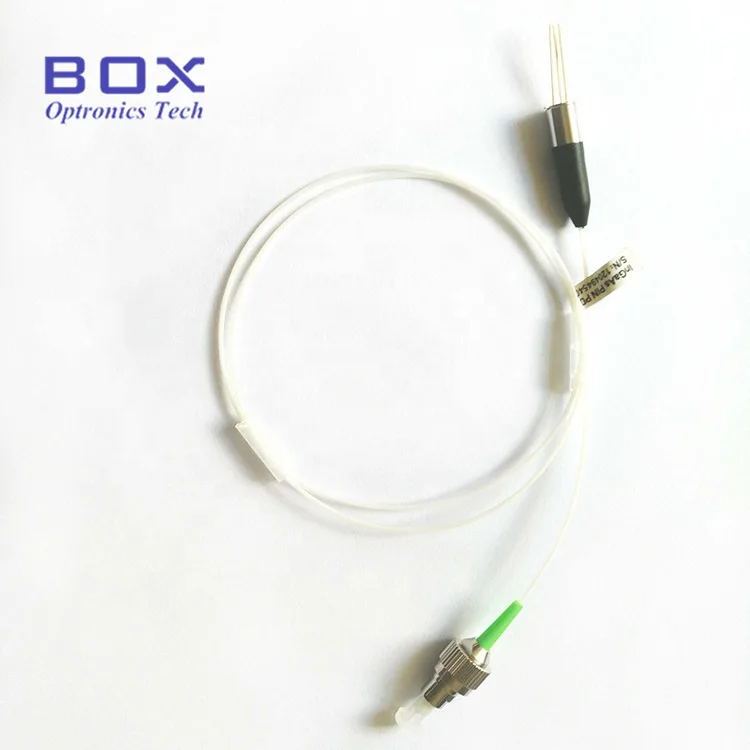

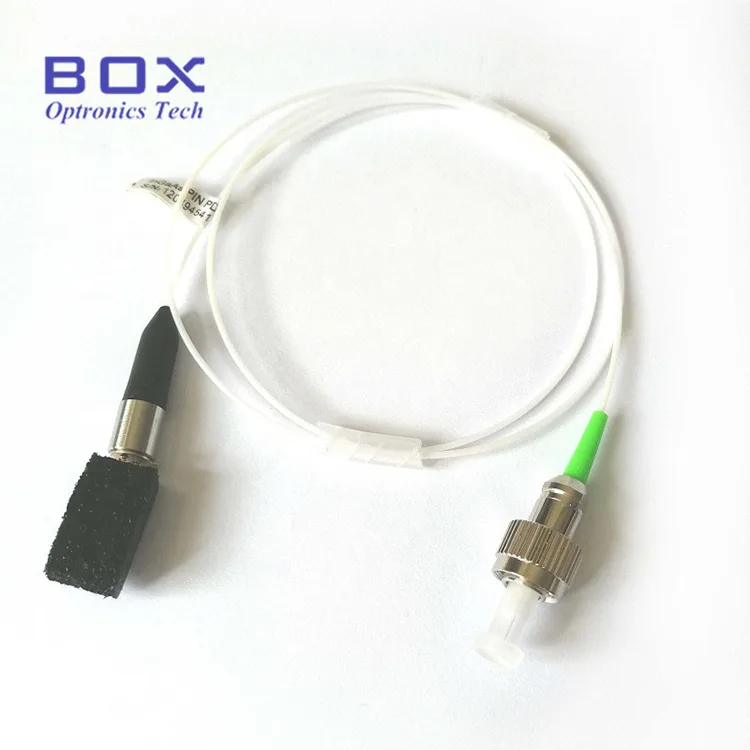

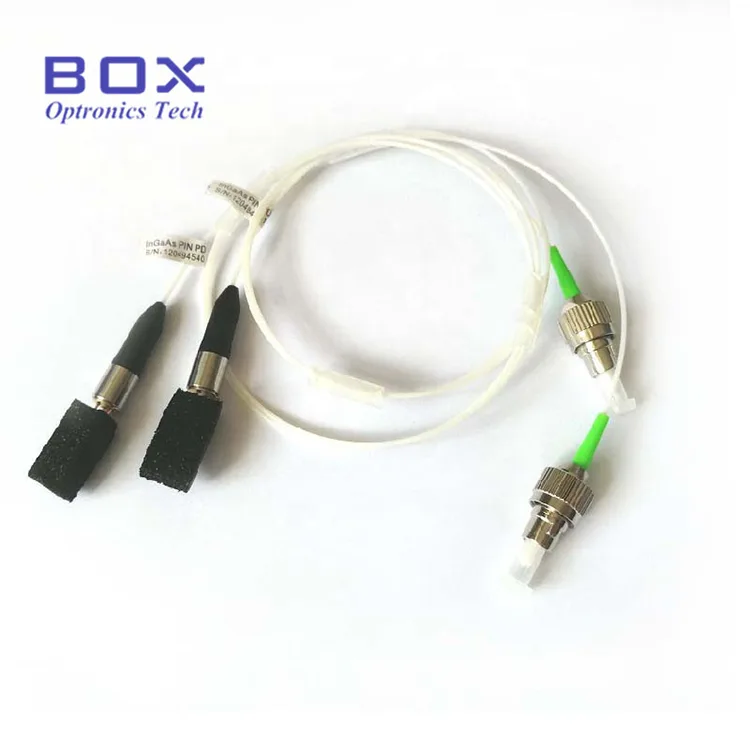

Predstavenie produktu- FP koaxiálna pigtailová laserová dióda

Táto FP koaxiálna Pigtailová laserová dióda je jednomódová Fabry-Perot laserová dióda, k dispozícii je vlnová dĺžka 450nm, 520nm, 650nm, 660nm, 785nm, 850nm a 980nm a výstupný výkon je 5 mW alebo 10 mW. Konektor je FC/APC alebo SC/APC. Vysoká spoľahlivosť a dlhá životnosť. Štandard testu spoľahlivosti Telcordia GR-468. Tieto laserové diódy FP s viacerými vlnovými dĺžkami poskytujú flexibilné, spoľahlivé a vysokovýkonné riešenia pre rôzne viditeľné a blízke infračervené aplikácie.

Špecifikácie produktu- FP koaxiálna pigtailová laserová dióda

Parameter	Symbol	Skúšobná podmienka	Min	Typ	Max	Jednotka
Stredová vlnová dĺžka	λC	POP = PF	440	450	460	nm
Optický výstupný výkon	PF	IF = 65 mA	10	20	-	mW
Prahový prúd	ITH	CW	-	22	40	mA
Prevádzkové napätie	VF	CW	-	5.1	6.0	V
Prevádzkový prúd	AK	CW	-	70	90	mA
Typ vlákna	-	-	460 koní
Parameter	Symbol	Skúšobná podmienka	Min	Typ	Max	Jednotka
Stredová vlnová dĺžka	λC	POP = PF	510	520	530	nm
Optický výstupný výkon	PF	IF = 65 mA	5.0	-	-	mW
Prahový prúd	ITH	CW	-	22	40	mA
Prevádzkové napätie	VF	CW	-	5.8	6.5	V
Prevádzkový prúd	AK	CW	-	60	80	mA
Typ vlákna	-	-	460 koní
Parameter	Symbol	Skúšobná podmienka	Min	Typ	Max	Jednotka
Stredová vlnová dĺžka	λC	POP = PF	640	650	660	nm
Optický výstupný výkon	PF	IF = 65 mA	-	5	-	mW
Prahový prúd	ITH	CW	-	55	-	mA
Prevádzkové napätie	VF	CW	-	2.1	2.5	V
Prevádzkový prúd	AK	CW	-	-	105	mA
Parameter	Symbol	Skúšobná podmienka	Min	Typ	Max	Jednotka
Stredová vlnová dĺžka	λC	POP = PF	652	660	670	nm
Optický výstupný výkon	PF	IF = 70 mA	10	-	-	mW
Prahový prúd	ITH	CW	-	40	90	mA
Prevádzkové napätie	VF	CW	-	2.4	3.0	V
Prevádzkový prúd	AK	CW	-	70	120	mA
Typ vlákna	-	-	630 koní
Parameter	Symbol	Skúšobná podmienka	Min	Typ	Max	Jednotka
Stredová vlnová dĺžka	λC	POP = PF	780	790	800	nm
Optický výstupný výkon	PF	IF = 70 mA	10	-	--	mW
Prahový prúd	ITH	CW	-	30	45	mA
Prevádzkové napätie	VF	CW	-	1.9	2.2	V
Prevádzkový prúd	AK	CW	-	70	120	mA
Účinnosť svahu	SE	CW	1	1.1	1.2	W/A
Monitorujte PD	IM	-	-	0.2	0.2	mA
Typ vlákna	-	-	780 koní
Parameter	Symbol	Skúšobná podmienka	Min	Typ	Max	Jednotka
Stredová vlnová dĺžka	λC	POP = PF	840	850	860	nm
Optický výstupný výkon	PF	IF = 60 mA	10	-	-	mW
Prahový prúd	ITH	CW	-	16	20	mA
Prevádzkové napätie	VF	CW	-	2.1	2.3	V
Prevádzkový prúd	AK	CW	-	45	60	mA
Účinnosť svahu	SE	CW	-	0.95	-	W/A
Monitorujte PD	IM	-	0.05	0.13	0.5	mA
Typ vlákna	-	-	780 koní
Parameter	Symbol	Skúšobná podmienka	Min	Typ	Max	Jednotka
Stredová vlnová dĺžka	λC	POP = PF	965	980	990	nm
Optický výstupný výkon	PF	IF = 60 mA	5	-	-	mW
Prahový prúd	ITH	CW	-	12	20	mA
Prevádzkové napätie	VF	CW	-	1.55	2.0	V
Prevádzkový prúd	AK	CW	-	30	50	mA
Účinnosť svahu	SE	CW	0.64	0.8	-	W/A
Monitorujte PD	IM	-	0.08	0.3	0.5	mA
Typ vlákna	-	-	Ahoj 1060

Vlastnosti produktu- FP koaxiálna pigtailová laserová dióda

● Jednomódová Fabry-Perot (FP) laserová dióda;

● Možnosti vlnovej dĺžky: 450–980 nm;

● Koaxiálny optický výstup, prevádzka CW;

● Vysoká spoľahlivosť, dlhá životnosť;

● Štandard testu spoľahlivosti Telcordia GR-468.

Aplikácie produktov - FP koaxiálna pigtailová laserová dióda

● Indikácia;

● Svetelné pero;

● tlačiarne;

● Laboratórny a biomedicínsky laser;

● Optické snímanie.

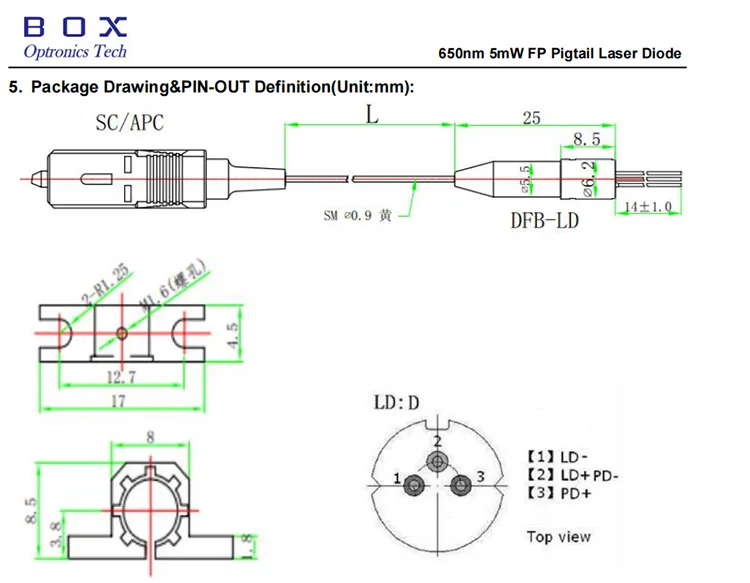

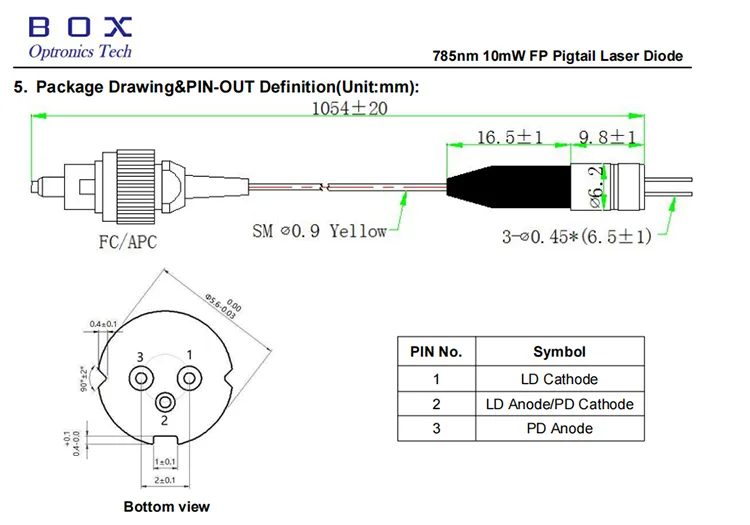

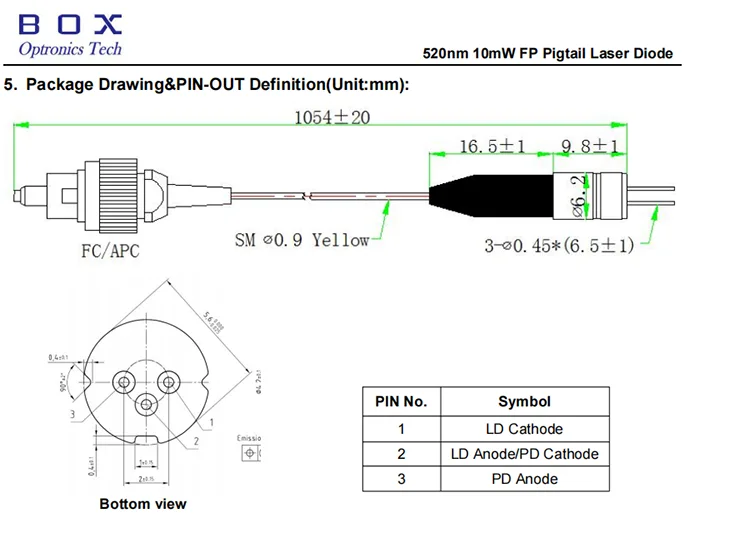

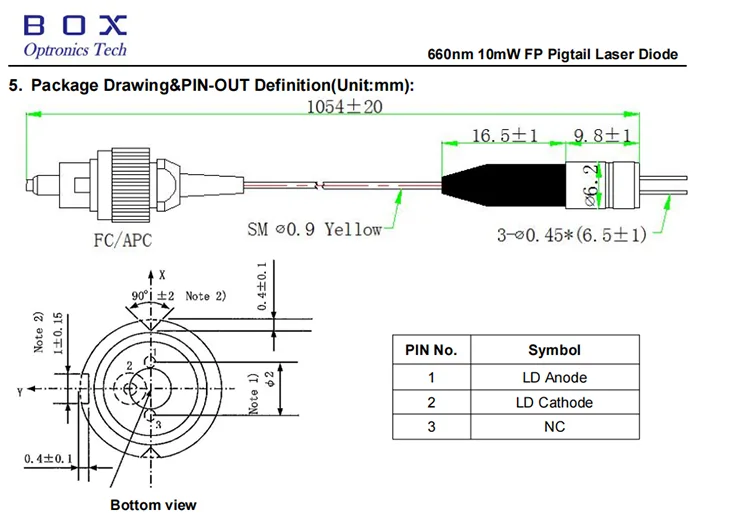

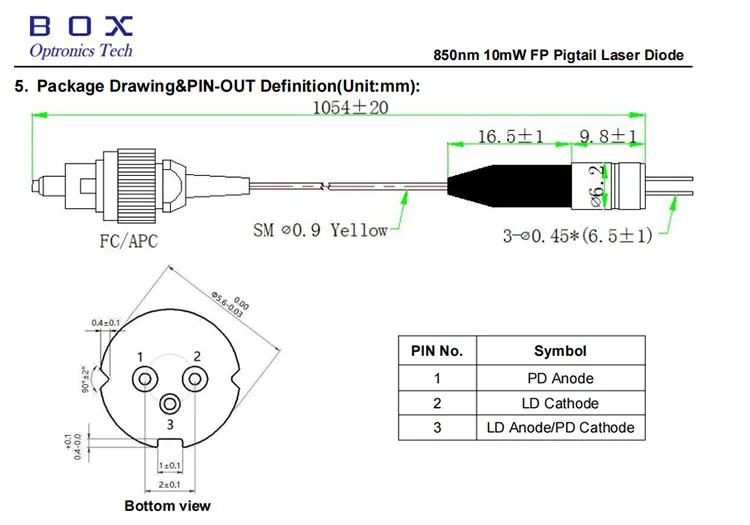

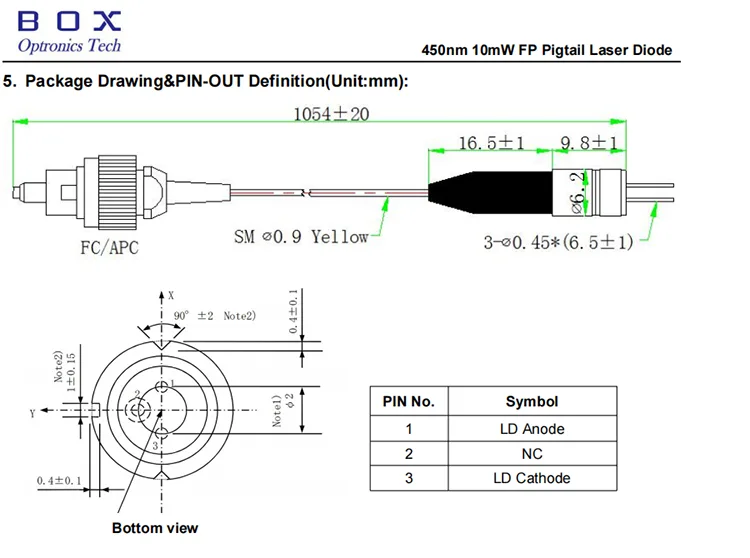

Výkres balenia a definícia PIN-OUT (jednotka: mm) - FP koaxiálna pigtailová laserová dióda

Informácie o objednávaní- FP koaxiálna pigtailová laserová dióda

BLD	-X	XX	XX	X	-XX
LD	Typ čipu	Vlnová dĺžka	Výstupný výkon	PIN-OUT	Konektor
Laserová dióda	F: FP	450: 450 nm 520: 520 nm	10: 10 mW Iné	F: Napíšte F	FA: FC/APC
		650: 650 nm	02: 2 mW 05: 5 mW Iné	D: Typ D	FA: FC/APC SA: SC/APC Iné
		660: 660 nm 785: 785 nm 850: 850 nm	10: 10 mW Iné	D: Typ D	FA: FC/APC
		980: 980 nm	5: 5 mW Iné	D: Typ D	FA: FC/APC

napr.: BLD-F78510D-FA

(Informácie o objednávke: FP Coaxial Pigtail Laser Diode, 785nm 10mW, typ D pin-out, s FC/APC konektorom).

Datasheet-FP Coaxial Pigtail Laser Diode

Podmienky cenovej ponuky a platby - FP koaxiálna Pigtailová laserová dióda

● Podmienky cenovej ponuky

(1) EXW:

Ak máte účet DHL/UPS/FedEx, spoločnosť Box Optronics navrhuje použiť EXW. Posielame cez váš účet; poštovné neúčtujeme.

(2) DAP:

Ak nemáte účet, zaplaťte cenu za dopravu produktov vopred.

(3) Iné

● Platobné podmienky

PayPal a T / T sú k dispozícii.

FP koaxiálna pigtailová laserová dióda

Výroba: približne 10 pracovných dní. (Ak sú nejaké na sklade, bude doručené rýchlejšie.)

Medzinárodná logistika: 3-5 pracovných dní.

Zabezpečenie kvality a popredajný servis - FP koaxiálna pigtailová laserová dióda

● Záručná doba:

Bezplatná oprava alebo výmena chýb spôsobených človekom do 1 roka od zakúpenia. Platené služby údržby dostupné po 1 roku.

● Výnimky z bezplatnej záruky:

Počas bezplatnej záručnej doby budú poskytnuté bezplatné opravy alebo náhradné služby pre chyby spôsobené problémami s kvalitou produktu. Spoločnosť Box Optronics si však vyhradzuje právo odmietnuť bezplatné opravy v nasledujúcich prípadoch v rámci záručnej doby:

(1) Škody spôsobené prírodnými faktormi (napr. blesk, prach) alebo vplyvmi prostredia.

(2) Poruchy v dôsledku nesprávnej obsluhy používateľa.

(3) Zjavné fyzické poškodenie spôsobené ľudskou chybou.

(4) Neoprávnená demontáž, úprava alebo oprava.

(5) Pozmenené alebo neúplné záručné štítky na kryte.

(6) Poškodenie alebo strata počas prepravy.
