1064nm multimode vláknový vysokovýkonný zdroj pumpy

Obsah

1. Zavedenie 1064nm multimode vláknový vysokovýkonný zdroj pumpy

2. Technické špecifikácie

3. Vlastnosti produktu

4. Typické aplikácie

5. Štandardné príslušenstvo

6. Príručka bezpečnej prevádzky

7. Informácie o objednávke

8. Datasheet

9. Podmienky cenovej ponuky a platba

10. Dodacia lehota

11. Poznámky k prevádzke a Údržba

12. Zabezpečenie kvality a Popredajný servis

Predstavenie produktu

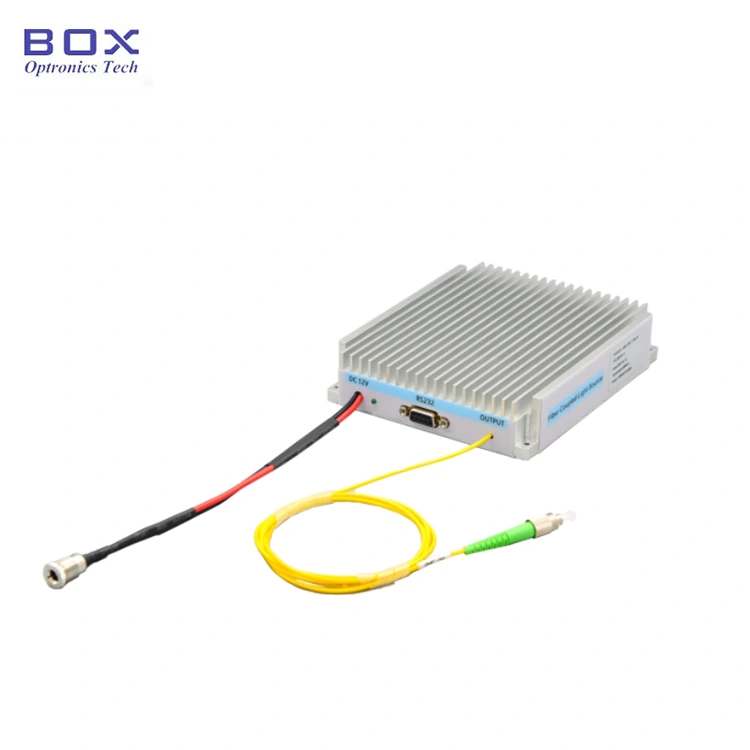

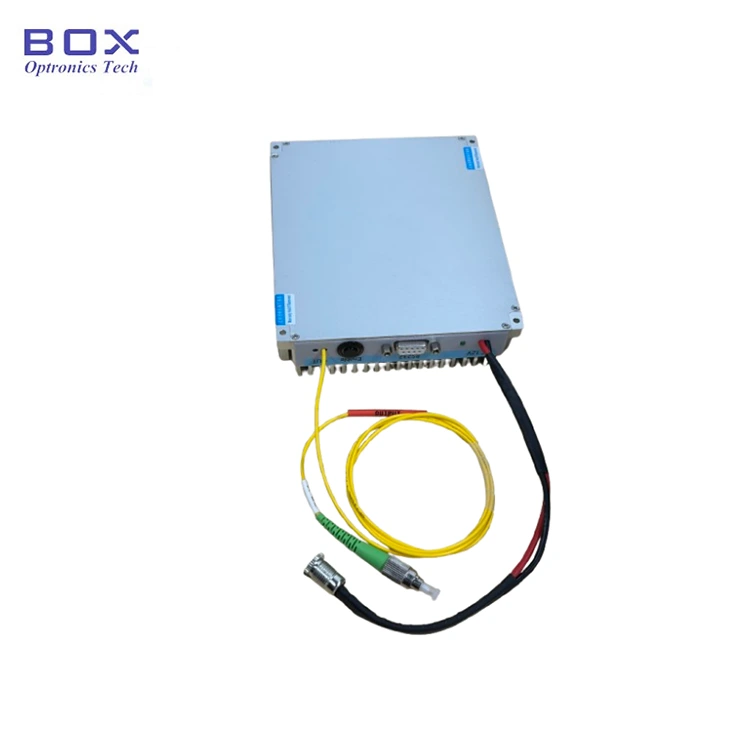

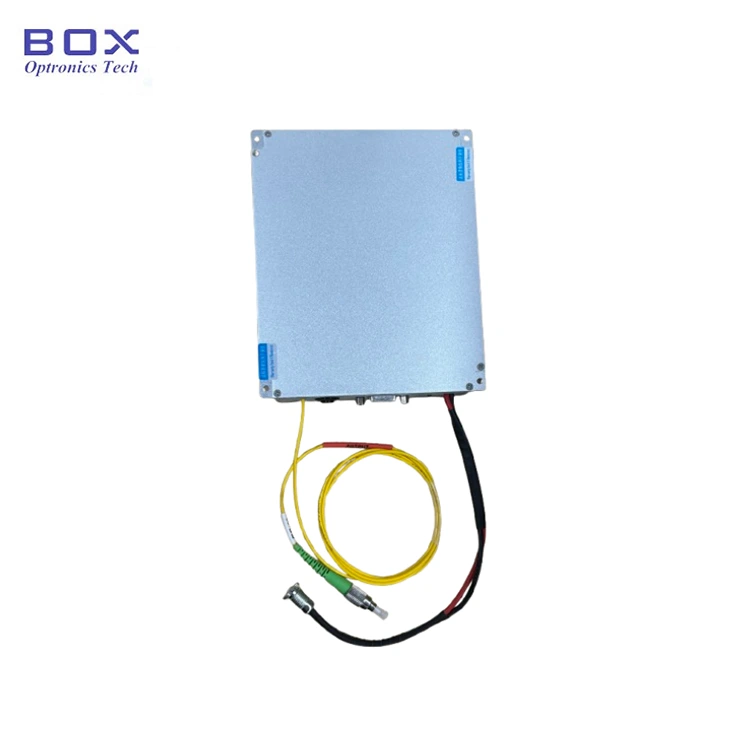

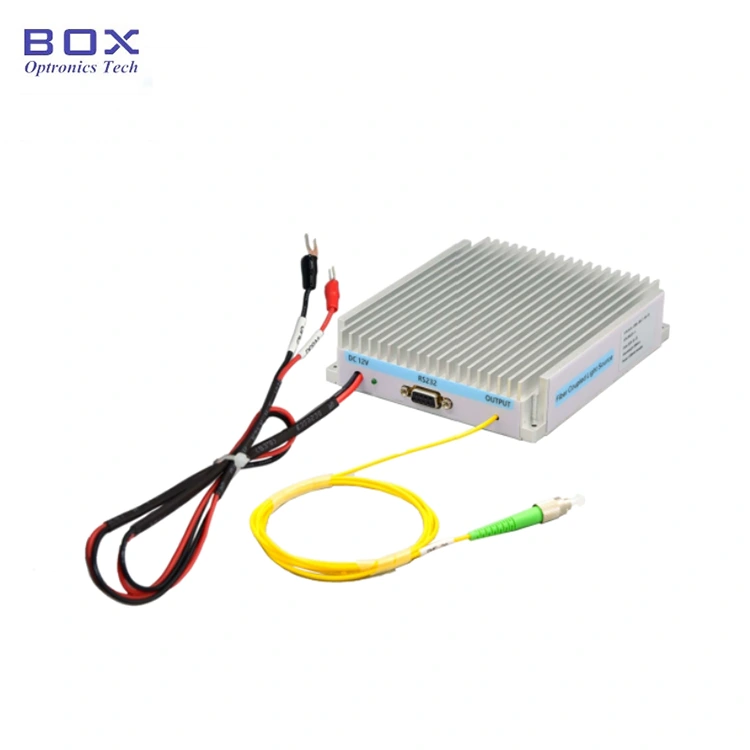

1064nm vysokovýkonný laserový zdroj je založený na a vysokovýkonný polovodičový laserový čip s výstupom 105/125 um, a riadiaci obvod s konštantným prúdom navrhnutý tak, aby bol bezpečný a stabilný prevádzka lasera. vhodné pre aplikácie pri čerpaní vláknovým laserom, biomedicína a pod. Pri dlhodobom používaní treba venovať pozornosť odvod tepla laserového zdroja.

Produkt Špecifikácie

Vlastnosti produktu

● Vysoká stabilita;

● Vysoká výstupný výkon;

● Balík modulov s monitorovanie komunikácie pre jednoduchú integráciu;

● Poskytnite konektor FC/UPC alebo SMA905.

Aplikácie produktov

● Vláknové laserové čerpanie;

● biomedicína;

● Spracovanie materiálu laserom.

Produkt Podrobnosti

● Štandardné príslušenstvo

Prevádzka Kroky

Krok 1. Vybalenie: Pred montážou skontrolujte či je kompletné všetko príslušenstvo vrátane zdrojového modulu pumpy, dát USB kábel, napájací adaptér, protokol o teste atď.

Krok 2. Napájanie: Pripojené k DC spínaný zdroj alebo regulovaný zdroj, ktorý spĺňa ich výkon požiadavky na dodávku. Používajte iba originálny zodpovedajúci napájací adaptér (12V DC). Nesprávne napájacie adaptéry môžu poškodiť zdroj svetla. (Napájací adaptér je súčasťou dodávky podľa miestnych noriem napätia.)

Krok 3. Pripojenie výstupného vlákna: Otvorte protiprachový uzáver na konektore alebo prírube vlákna, skontrolujte koncovú plochu vlákna a pripojte vlákno alebo spojte vlákno so zariadením alebo meračom výkonu, ktorý chcete testovať po potvrdení, že nedochádza k znečisteniu a poškodeniu.

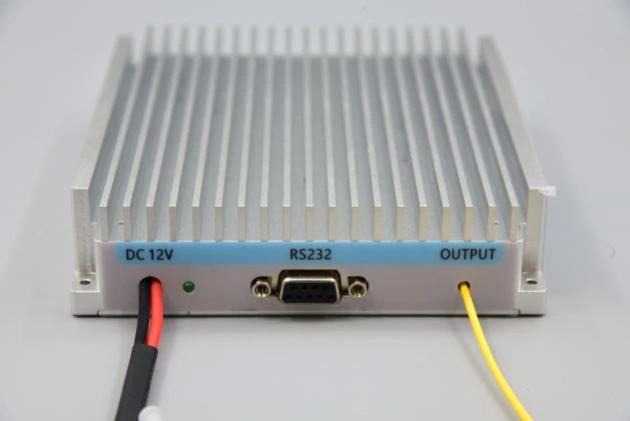

Setp4.Pripojenie k hostiteľskému počítaču: Použite dátový kábel USB-RS232 DB9 na pripojenie 1064nm multimódového vlákna s vysokým výkonom Zdroj pumpy a počítač; počítač musí najprv nainštalovať vyhradenú ovládač sériového portu na identifikáciu dátového kábla sériového portu USB-RS232, inak softvér hostiteľského počítača a modul svetelného zdroja nemôžu byť správne prepojené a komunikované. Požiadajte Box Optronics o ovládač.

Step5.Control softvér: Box Optronics poskytuje sériové príkazy alebo PC softvér ovládať prúd LD a teplotu LD 1064nm multimódového vlákna Zdroj vysokovýkonného čerpadla. Vyberte správny port, nastavte aktuálny a teplotu, potom kliknite na tlačidlo Otvoriť. (Aby ste predišli poškodeniu, zdvihnite pohon pomalý prúd pri počiatočnej prevádzke. Nenapájajte ihneď plný prúd.)

Krok 6. Po použití kliknite na tlačidlo zatvorenia, vypnite napájanie a odpojte ho pripojenie vlákna.

Objednávanie informácie

napr.: BFL-1064-20M1 -FU-M

(Informácie o objednávke: 1064nm Multimode Fiber High-Power Pump Source, 20W výstupný výkon, s vláknom 105/125um 0,22NA, FC/UPC konektor, balenie modulu).

Pre ďalšie prispôsobené požiadavky kontaktujte: sales06@boxoptronics.com

Datasheet a Testovací hárok

Datasheet

Podmienky cenovej ponuky a platba

● Podmienky cenovej ponuky

(1) EXW:

Ak máte účet DHL/UPS/FedEx, Box Optronics vám odporúča použiť EXW. Posielame cez váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Ak nemáte účet, zaplaťte si poštovné vopred produkty.

● Platobné podmienky

PayPal a T / T sú k dispozícii.

Dodacia lehota

Výroba trvá približne 15 pracovných dní. (Ak sú nejaké na sklade, bude doručená rýchlejšie.)

Medzinárodná logistika môže trvať 3-5 pracovných dní.

Poznámky k prevádzke a Údržba

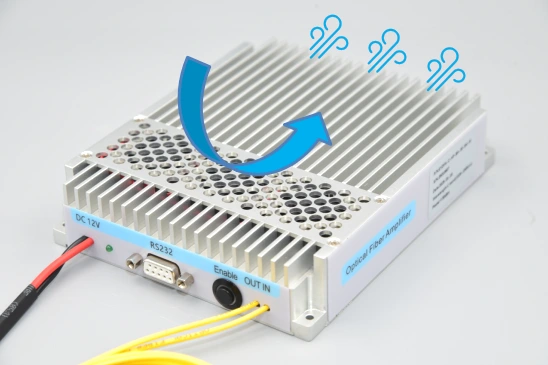

● Pri dlhodobom používaní treba dávať pozor na teplo rozptyl laserového zdroja. Laserový zdroj by mal byť pripevnený na teplo umývadlom a chladený ventilátorom.

● Pred použitím laserového zdroja s vláknovým konektorom je nutné aby ste sa uistili, že koncová strana konektora z optických vlákien je čistá vypálenie zástrčky z optických vlákien, na ktoré sa nevzťahuje bezplatná záruka.

● Zabezpečte, aby každý v danej oblasti mal na sebe vhodnú laserovú ochranu okuliare na ochranu pred žiarením generovaným laserom. It is assumed že obsluha je oboznámená s nebezpečenstvom spojeným s prevádzkou lasera a laser safety practices.

● Keď sa zariadenie používa, môže vyžarovať veľa wattov optiky žiarenia. To predstavuje nebezpečenstvo pre oči a potenciálny zdroj tepla na zapálenie horľavín.

● Nainštalujte vhodnú zarážku lúča na zachytenie optického žiarenia z koniec vlákna. Uistite sa, že výstup smeruje na vhodný doraz lúča resp zamýšľaný cieľ.

● Prúd privádzaný do zariadenia vždy zvyšujte z nuly na hodnotu požadovanú úroveň. Pri vypínaní diódy postupujte v opačnom poradí.

● Prevádzka pri výkonoch a teplotách nad špecifikáciou bude urýchliť starnutie zariadenia a môže zničiť zariadenie.

Zabezpečenie kvality a Popredajný servis

● Záručná doba:

Bezplatná oprava alebo výmena defektov spôsobených človekom do 1 rok od kúpy. Platené služby údržby dostupné po 1 roku.

● Výnimky z bezplatnej záruky:

Počas bezplatnej záručnej doby bezplatná oprava alebo výmena budú poskytnuté za chyby spôsobené problémami s kvalitou produktu. Avšak, Box Optronics si vyhradzuje právo odmietnuť bezplatné opravy v nasledujúcom texte prípady v záručnej dobe:

(1) Škody spôsobené prírodnými faktormi (napr. blesk, prach) alebo vplyvy prostredia.

(2) Poruchy v dôsledku nesprávnej obsluhy používateľom.

(3) Zjavné fyzické poškodenie spôsobené ľudskou chybou.

(4) Neoprávnená demontáž, úprava alebo oprava.

(5) Pozmenené alebo neúplné záručné štítky na kryte.

(6) Poškodenie alebo strata počas prepravy.
