974nm 976nm pumpa laserový zdroj stolný balík s dotykovou obrazovkou

Obsah

1. Zavedenie 974nm 976nm pumpa laserový zdroj stolný balík s dotykovou obrazovkou

2. Technické špecifikácie

3. Vlastnosti produktu

4. Typické aplikácie

5. Štandardné príslušenstvo

6. Príručka bezpečnej prevádzky

7. Informácie o objednávke

8. Datasheet a testsheet

9. Podmienky cenovej ponuky a platba

10. Dodacia lehota

11. Poznámky k prevádzke a Údržba

12. Zabezpečenie kvality a Popredajný servis

Predstavenie produktu

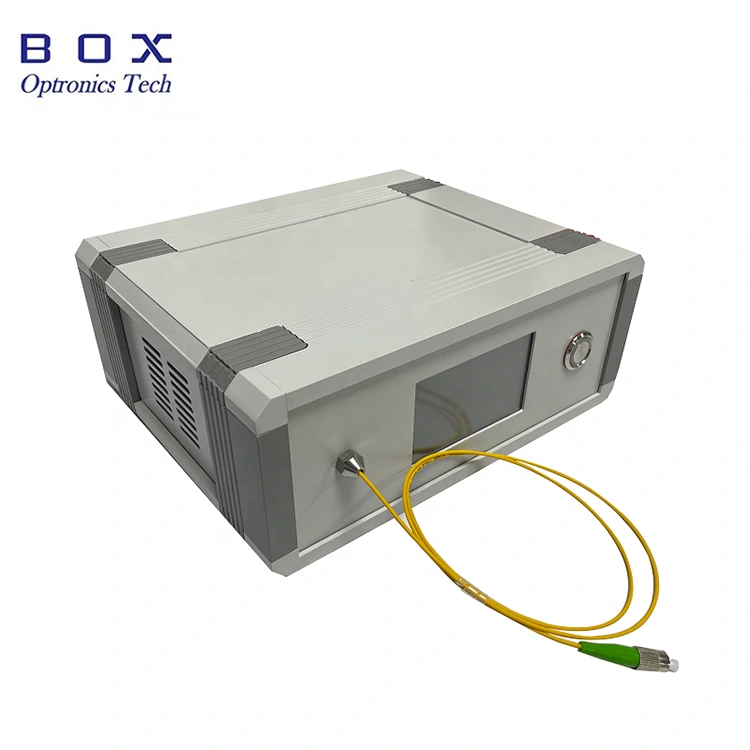

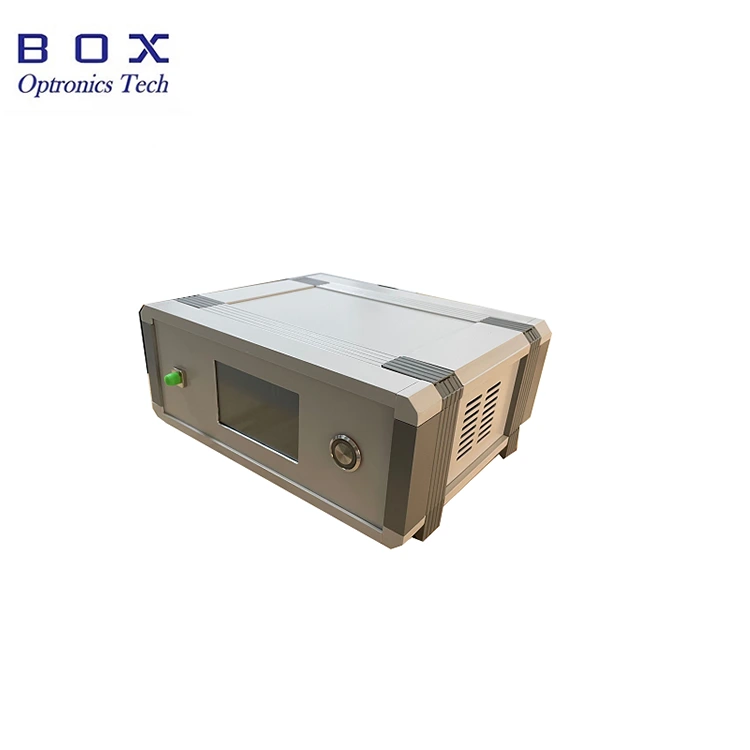

Benchtop 974nm 976nm Pump Laser Source od Box Optronics Balík s dotykovou obrazovkou využíva pokročilý polovodičový laserový čip a a špeciálny integrovaný obvod na realizáciu vysokého výkonu, vysokej stability a nízkeho výkonu spotreba. Laserový zdroj s výstupným výkonom 200 mW / 400 mW / 600 mW voliteľné, je výstup cez jednovidové vlákno alebo udržiavanie polarizácie vláknová spojka. Môže byť široko používaný pri testovaní a experimentovaní optická komunikácia, vláknový laser, snímanie vlákien a ďalšie oblasti. Metóda použitie je jednoduché, stabilné a spoľahlivé.

Produkt Špecifikácie

Vlastnosti produktu

● LCD stavový displej.

● Napájanie a spektrálna stabilita;

● Vstavaný vodič; po zapnutí vyžaruje svetlo.

Aplikácie produktov

● Nelineárne výskum optiky;

● EDFA Vláknový zosilňovač dopovaný erbiom;

● Pumpovanie vláknovým laserom.

Podrobnosti o produkte

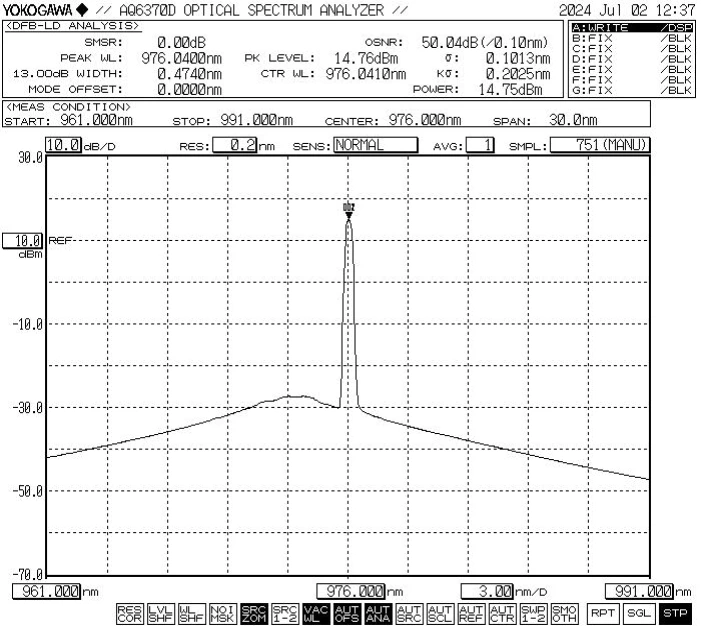

● Typické spektrum: 976nm, tolerancia WL +/-1nm.

● Štandardné príslušenstvo

Prevádzkové kroky

Krok 1. Otvorenie a montáž:

Pred montážou skontrolujte, či je príslušenstvo kompletné.

Krok 2. Pripojte napájací zdroj:

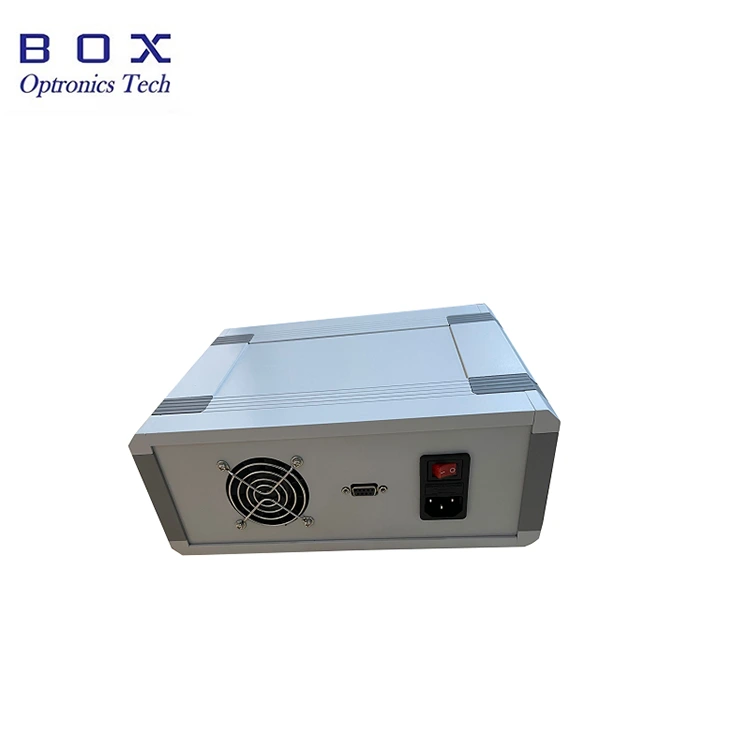

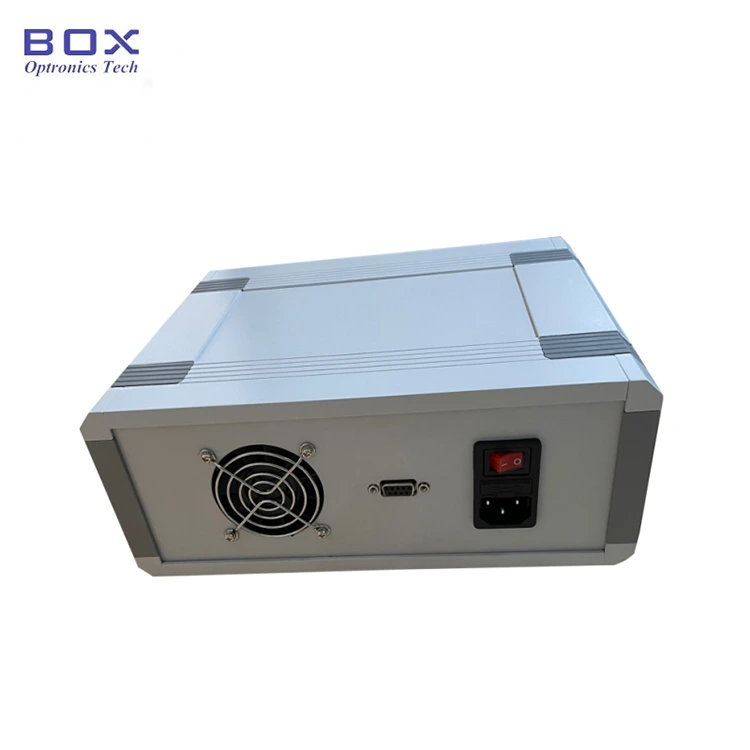

Zasuňte napájací kábel do zásuvky napájacieho kábla na šasi backplane a pripojte napájací zdroj.

Krok 3. Pripojenie výstupného vlákna: Otvorte protiprachový uzáver na konektore alebo prírube vlákna, skontrolujte koncovú plochu vlákna a pripojte vlákno alebo spojte vlákno so zariadením alebo meračom výkonu, ktorý chcete testovať po potvrdení, že nedochádza k znečisteniu a poškodeniu.

Setp4.Zapnite zdroj svetla:

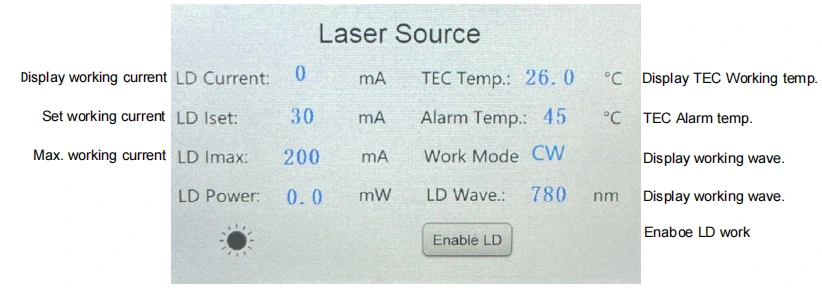

Zapnite hlavný vypínač na zadnej strane. Poznámka: v súčasnosti je hodnoty pracovného prúdu a výkonu sú parametre nastavené počas posledného vypnutie. Ak ich potrebujete upraviť, môžete sa ich dotknúť a upraviť ich pomocou LCD obrazovka. Po nastavení vhodného pracovného prúdu aktivujte laser výstup cez prepínač „Enable LD“.

Step5.Shutdown

Po použití vypnite na prednom paneli „enable LD“ na vypnutie laserového výstupu a vypnutie hlavného vypínača, Odpojte napájací kábel.

Objednávanie informácie

napr.: BLD-976-6HSM-FA-BP1

(Informácie o objednávke: 976nm Pump Laser Source Benchtop Package with Dotyková obrazovka, výstupný výkon 600 mW, s vláknom SM Hi1060, konektor FC/APC, ochrana proti 1064 nm odrazenému svetlu, balík Benchtop).

* Vybavené ochranou čerpadla, útlm výstupného výkonu je 10–15 %.

Pre ďalšie prispôsobené požiadavky kontaktujte: sales06@boxoptronics.com

Datasheet a Testovací hárok

Datasheet

Testovací hárok

Podmienky cenovej ponuky a platba

● Podmienky cenovej ponuky

(1) EXW:

Ak máte účet DHL/UPS/FedEx, Box Optronics vám odporúča použiť EXW. Posielame cez váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Ak nemáte účet, zaplaťte si poštovné vopred produkty.

● Platobné podmienky

PayPal a T / T sú k dispozícii.

Dodacia lehota

Výroba trvá približne 10 pracovných dní. (Ak sú nejaké na sklade, bude doručená rýchlejšie.)

Medzinárodná logistika môže trvať 3-5 pracovných dní.

Poznámky k prevádzke a Údržba

● Pri štartovaní najprv skontrolujte, či je vypínač a tlačidlo prepnuté sú vypnuté a potom pripojte napájanie. Pri vypínaní najprv potvrďte deaktivačný vypínač LD, potom vypnite tlačidlový vypínač a potom ho odpojte napájací zdroj. Neprerušujte napájanie priamo, keď je zariadenie pracuje.

● Pred pripojením konektora optického vlákna ho utrite bezprašný zrkadlový papier a nezabudnite spolupracovať s koncom optického vlákna detektor tváre na pozorovanie. Po potvrdení čistenia ho pripojte cez príruba; koncová strana konektora optického vlákna môže byť spálená, keď laser je pripojený. Pri pripájaní príruby treba zabezpečiť, aby tam nie je žiadna svetelná prevádzka. Keď ho nepoužívate, zakryte kryt proti prachu konektor optických vlákien.

● Aby nedošlo k popáleniu koncovej strany konektora optického vlákna prach, často nezapájajte a neodpájajte konektor optického vlákna na prednej strane panel.

● Venujte pozornosť odolnosti voči vlhkosti a usušte ho miesto.

Zabezpečenie kvality a Popredajný servis

● Záručná doba:

Bezplatná oprava alebo výmena defektov spôsobených človekom do 1 rok od kúpy. Platené služby údržby dostupné po 1 roku.

● Výnimky z bezplatnej záruky:

Počas bezplatnej záručnej doby bezplatná oprava alebo výmena budú poskytnuté za chyby spôsobené problémami s kvalitou produktu. Avšak, Box Optronics si vyhradzuje právo odmietnuť bezplatné opravy v nasledujúcom texte prípady v záručnej dobe:

(1) Výrobok je poškodený alebo poškodený vplyvom prírodných faktorov resp vplyvy na životné prostredie (elektrický šok, prach);

(2) Produkt je poškodený v dôsledku neštandardnej prevádzky používateľa;

(3) výrobok má zjavné poškodenie spôsobené človekom;

(4) Výrobok je rozobratý, upravený alebo opravený bez oprávnenie spoločnosti;

(5) Nálepka na záručnom štítku krytu svetelného zdroja je zmenené alebo neúplné;

(6) Produkt je poškodený alebo stratený počas prepravy.
