980nm TEC-chladená pumpová laserová dióda

Box Optronics je profesionálny výrobca a dodávateľ so zameraním na 980nm TEC-Cooled Pump Laser Diode v Číne. S rokmi hĺbkovej kultivácie a bohatými odbornými znalosťami v odvetví optoelektronických laserov sme sa venovali dizajnu, vývoju a hromadnej výrobe vysokovýkonnej 980nm TEC-Cooled Pump Laser Diode. Naše produkty vynikajú stabilným výkonom, prísnou kontrolou kvality a konkurencieschopnými cenami a získali široké uznanie na hlavných európskych, amerických a globálnych trhoch optoelektronických aplikácií. Úprimne sa tešíme na vytvorenie dlhodobého, obojstranne výhodného kooperatívneho partnerstva s vami.

Odoslať dopyt

Popis produktu

Obsah

1. Zavedenie 980nm TEC-Cooled Pump Laser Diode

2. Technické špecifikácie

3. Vlastnosti produktu

4. Typické aplikácie

5. Príklad balenia

6. Informácie o objednávke

7. Datasheet a testsheet

8. Podmienky cenovej ponuky a platby

9. Dodacia lehota

10. Poznámky k prevádzke

11. Zabezpečenie kvality a popredajný servis

Predstavenie produktu

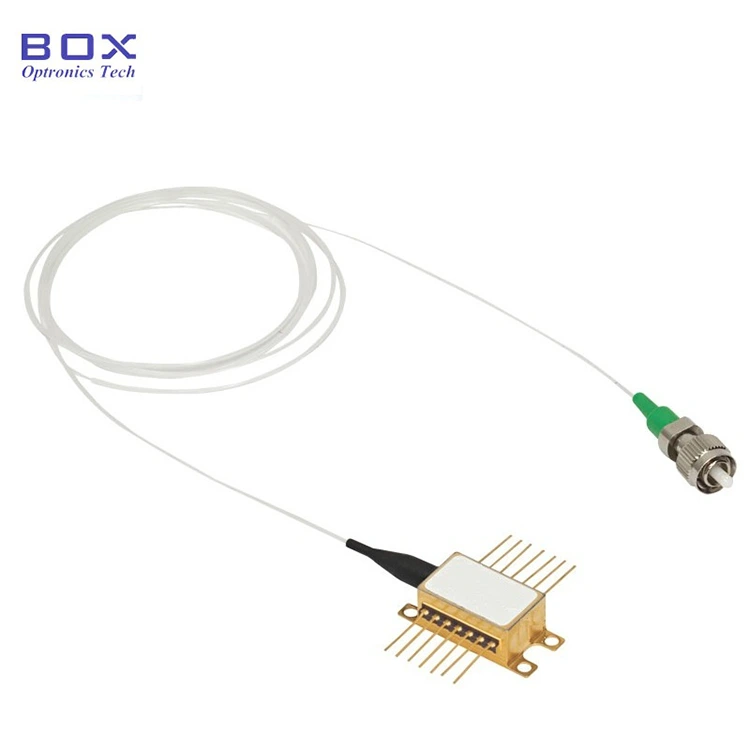

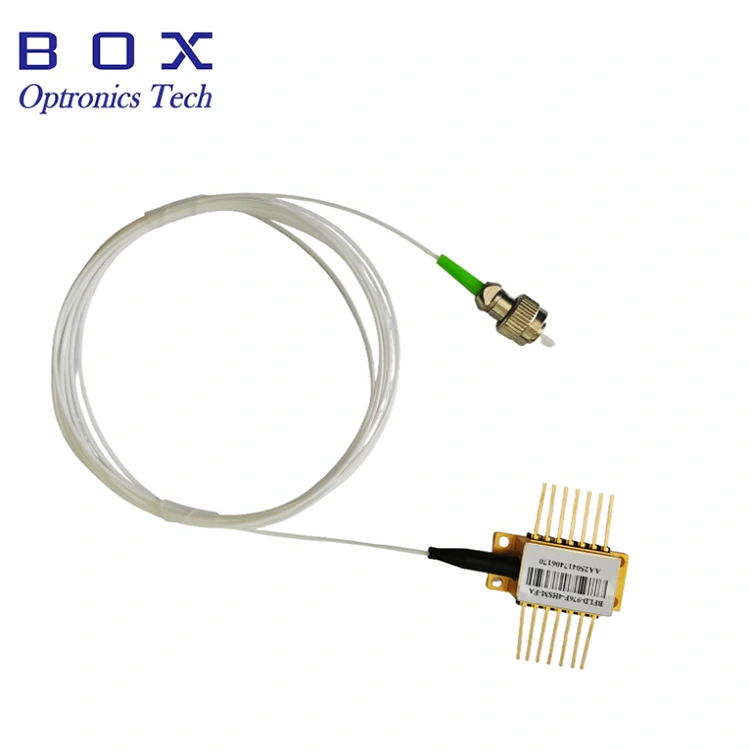

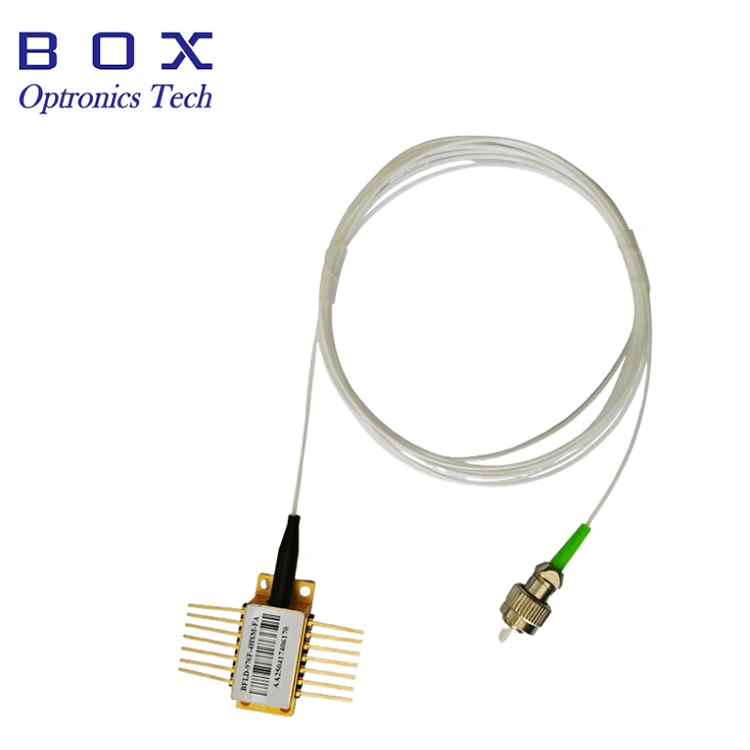

980nm TEC-Cooled Pump Laser Diode je vysoko výkonný optoelektronický komponent pre optickú komunikáciu, vláknové zosilňovače a laserové čerpanie. Zabudované chladenie TEC zaisťuje stabilný výkon. Stredové vlnové dĺžky sú 974 nm alebo 976 nm, voliteľné. 14-kolíkové balenie motýľov. Výstupný výkon 200 mW/ 400 mW/ 600 mW. Pigtailed s SM vláknom alebo PM vláknom. 12-mesačná záruka. Toto zariadenie je citlivé na statickú elektrinu. Je potrebné prísne dodržiavať antistatické ochranné opatrenia zariadenia.

Špecifikácie produktu

Parameter	Symbol	Min.	Typ.	Max.	Jednotka	Poznámky
LD Prahový prúd	ITH		45	80	mA	CW
Výstupný výkon	PF			600	mW	Ak (BOL)<900 mA
LD Dopredný prúd	AK			1200	mA	PF = Menovitý výkon
Kink free power	PKINK	450			mW	>=1,2*menovitý výkon
Kink free prúd	IKINK	>=1,2*If(BOL)			mA	[1]
LD Dopredné napätie	VF			2.5	V	PF = Menovitý výkon
Stredová vlnová dĺžka	λC	973	974	975	nm	Špičkový, PF=menovitý výkon
Stredová vlnová dĺžka	λC	975	976	977	nm	Vrchol
Vrcholové otáčanie vlnovej dĺžky	△λp/△Tamb			0.02	nm/°C	T: FBG Temp.
Šírka spektra	△λ			2	nm	RMS@-13dB
Stabilita spektra		-0,5		0.5	nm	PF = menovitý výkon, t = 60 s
Monitorujte odozvu	IM/PF		1	20	uA/mW	VPD=5V, PF=menovitý výkon
Sledujte stabilitu odozvy				20 %		@Všetky prevádzkové teploty
Monitorujte tmavý prúd	ID			50	nA	VPD = 5 V
Prúd TEC	ITEC			2	A	TCASE = 75 °C
TEC napätie	VTEC			3.5	V	TCASE = 75 °C
Spotreba energie modulu TEC	P			5	W	TCASE = 75 °C
Stabilita výkonu > 20 mW 10-20mW 3,5-10mW				0.2 0.5 1	dBm	Peak-to-peak, t=60s, vzorkovanie DC až 50kHz, TC = 25 °C
Chyba sledovania	TE	-0,5		0.5	dB	TC=-5~75℃, uvedené v [2]
Odpor termistora	RTH	9.5	10	10.5	Kohm	TSTG = 25 °C
Konštantný termistor B	BTH		3900		k	TSTG = 25 °C

Vlastnosti produktu

Bezproblémový prevádzkový výkon až 600 mW.

SM vlákno a PM vlákno sú voliteľné.

Stabilizácia mriežky Fiber Bragg.

Integrovaný TEC chladič, termistor a monitorovacia dióda.

Aplikácie produktov

Čerpanie vláknového zosilňovača.

Snímanie a meranie.

CATV prenos.

DWDM systémy.

Femtosekundové systémy.

Podrobnosti o produkte

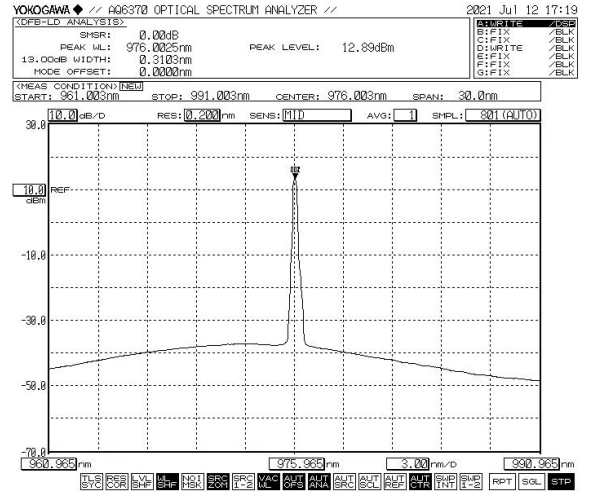

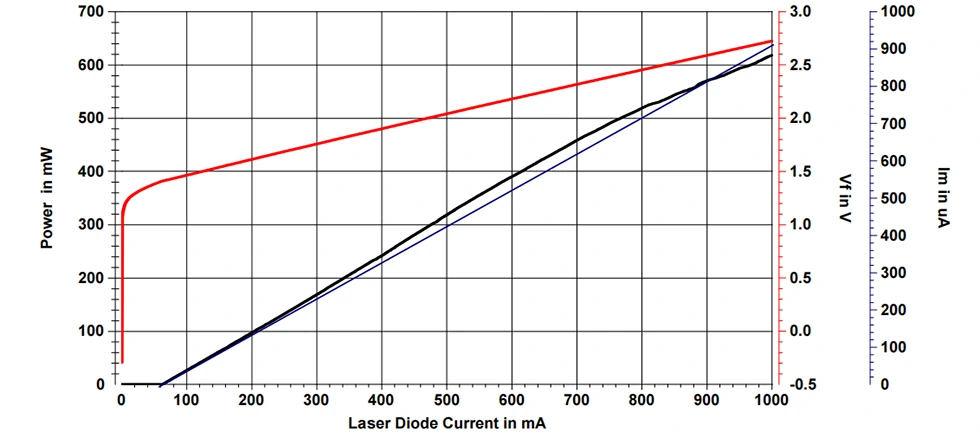

Typické spektrum a PIV: 976nm, tolerancia WL +/-1nm, 600mW

1060nm 5mW SLED Laser Diode

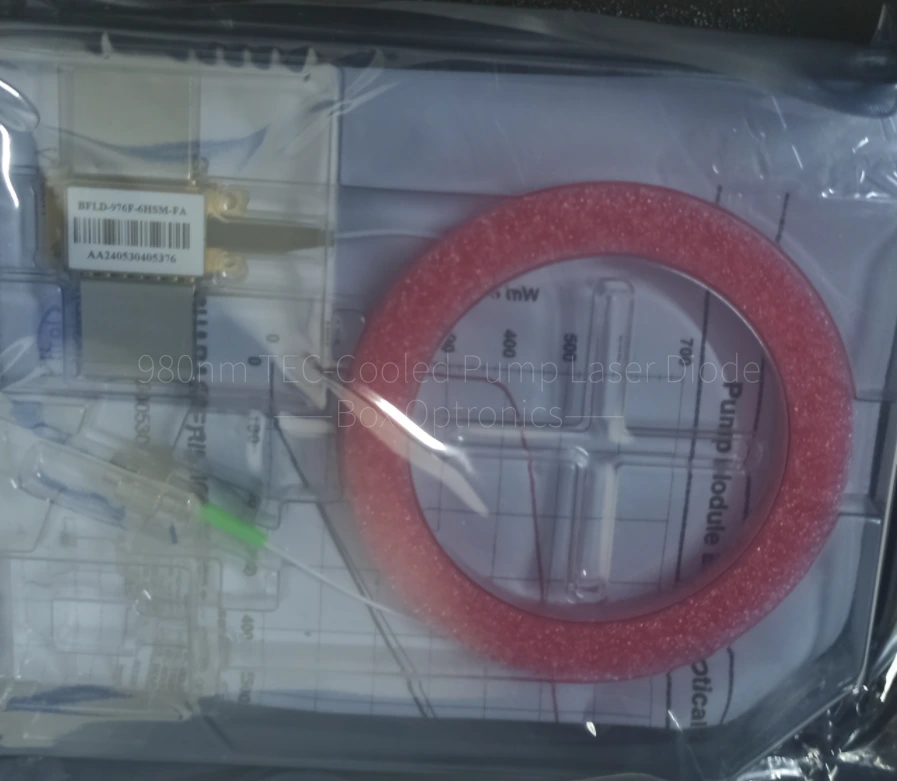

Príklad balenia

	Príslušenstvo	Množstvo
1	980nm TEC-chladená pumpová laserová dióda	1
2	Správa o teste produktu	1

* Samostatné zariadenie; žiadny vstavaný ovládač (voliteľný externý ovládač).

1060nm 5mW SLED Laser Diode

Informácie o objednávke

Meno

Vlnová dĺžka

FBG

Výstupný výkon

Typ vlákna

Konektor

Ochranná trubica

BFLD

-XXX

-XX

980nm laserová pumpa

974:974 nm

976: 976 nm

F: S

2H: 200 mW

4H: 400 mW

6H: 600 mW

...

Iné

SM: Jeden režim

PM: Zachovanie polarizácie

N: Null

FA: FC/APC

SA: SC/APC

Iné

0: holé vlákno

1:900 um Voľná trubica

napr.: BFLD-976F-6HSM-N0

(Informácie o objednávke: 980nm TEC-Cooled Pump Laser Diode, motýlikové balenie, 976nm, s FBG, výstupný výkon 600mW, SM vlákno, bez konektora, holé vlákno).

Pre ďalšie prispôsobené požiadavky kontaktujte: sales06@boxoptronics.com

Datasheet a Testovací hárok

Datasheet

Testovací hárok

Podmienky cenovej ponuky a platby

Podmienky cenovej ponuky

(1) EXW:

Ak máte účet DHL/UPS/FedEx, spoločnosť Box Optronics navrhuje použiť EXW. Posielame cez váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Ak nemáte účet, zaplaťte cenu za dopravu produktov vopred.

Platobné podmienky

PayPal a T / T sú k dispozícii.

Dodacia lehota

Výroba trvá približne 10 pracovných dní. (Ak sú nejaké na sklade, bude doručené rýchlejšie.)

Medzinárodná logistika môže trvať 3-5 pracovných dní.

Poznámky k prevádzke

Pri prevádzke toto zariadenie vyžaruje laserový lúč vysokej intenzity; nepozerajte sa priamo do konca vlákna, pretože to môže spôsobiť poranenie očí.

Toto zariadenie je citlivé na elektrostatický náboj; preto sa počas balenia, prepravy a používania vyžaduje prísne dodržiavanie antistatických ochranných opatrení. Okrem toho je potrebné prijať opatrenia na zabránenie prepätiam v napájacom zdroji, pretože v opačnom prípade môže dôjsť k trvalému poškodeniu zariadenia (napr. zaistenie správneho uzemnenia zariadenia a nosenie antistatického remienka na zápästie).

Optické vlákna sú krehké; nepoužívajte vlákno na ťahanie zariadenia. Pri vkladaní alebo vyberaní zariadenia z objímky nevyvíjajte tlak ani neťahajte za objímku umiestnenú v zadnej časti krytu zariadenia. Pri zariadeniach vybavených konektormi sa uistite, že zariadenie aj optický konektor sú počas inštalácie alebo demontáže zdvihnuté súčasne.

Ak kolíky vyžadujú spájkovanie, teplota spájkovania nesmie prekročiť 260 °C a čas spájkovania nesmie presiahnuť 10 sekúnd. Osobitná pozornosť sa musí venovať nasledovnému: počas procesu spájkovania musí byť zariadenie v stave bez napájania a spájkovačka musí byť správne uzemnená.

Pred zapnutím všetkých komponentov najskôr aktivujte chladič a potom pokračujte v postupných krokoch zapínania, aby ste zabránili prehriatiu čipu a preťaženiu.

Zabezpečenie kvality a popredajný servis

Záručná doba:

Bezplatná oprava alebo výmena chýb spôsobených človekom do 1 roka od zakúpenia. Platené služby údržby dostupné po 1 roku.

Výnimky z bezplatnej záruky:

Počas bezplatnej záručnej doby budú poskytnuté bezplatné opravy alebo náhradné služby pre chyby spôsobené problémami s kvalitou produktu. Spoločnosť Box Optronics si však vyhradzuje právo odmietnuť bezplatné opravy v nasledujúcich prípadoch v rámci záručnej doby:

(1) Škody spôsobené prírodnými faktormi (napr. blesk, prach) alebo vplyvmi prostredia.

(2) Poruchy v dôsledku nesprávnej obsluhy používateľom.

(3) Zjavné fyzické poškodenie spôsobené ľudskou chybou.

(4) Neoprávnená demontáž, úprava alebo oprava.

(5) Zmenené alebo neúplné záručné štítky na kryte.

(6) Poškodenie alebo strata počas prepravy.

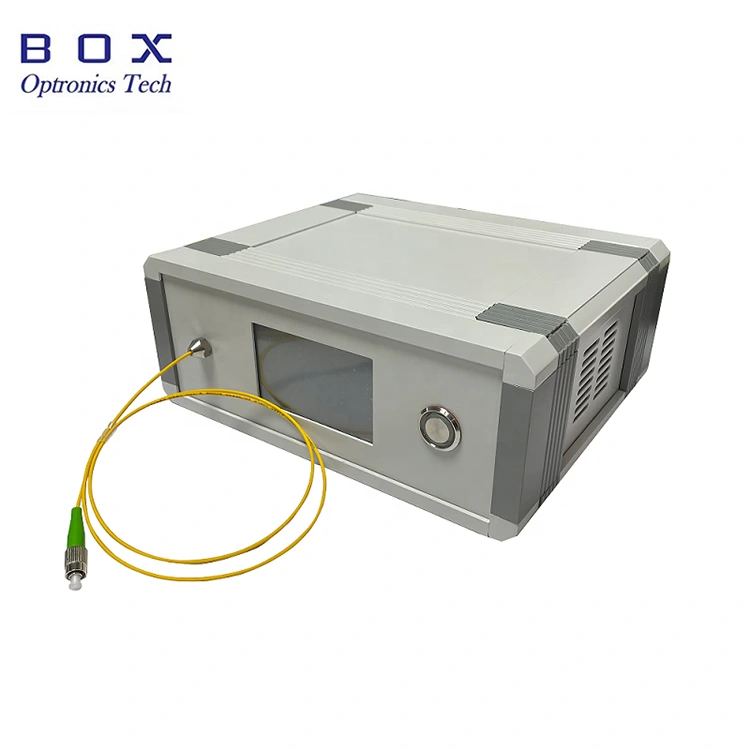

1060nm 5mW SLED Laser Diode

Dostupné v stolnom balení s dotykovým displejom; vyžaruje svetlo ihneď po zapnutí.
