1457nm laserový zdroj Ramanovej pumpy

Obsah

1. Zavedenie 1457nm laserový zdroj Ramanovej pumpy

2. Technická Špecifikácie

3. Vlastnosti produktu

4. Typické aplikácie

5. Štandardné príslušenstvo

6. Príručka bezpečnej prevádzky

7. Informácie o objednávke

8. Datasheet a testsheet

9. Podmienky cenovej ponuky a platba

10. Dodacia lehota

11. Poznámky k prevádzke a Údržba

12. Zabezpečenie kvality a Popredajný servis

Predstavenie produktu

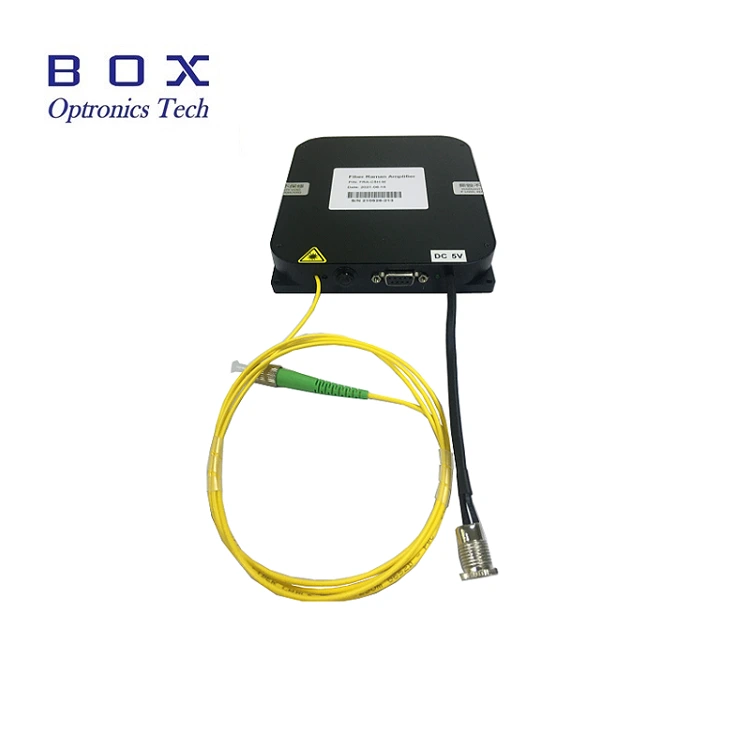

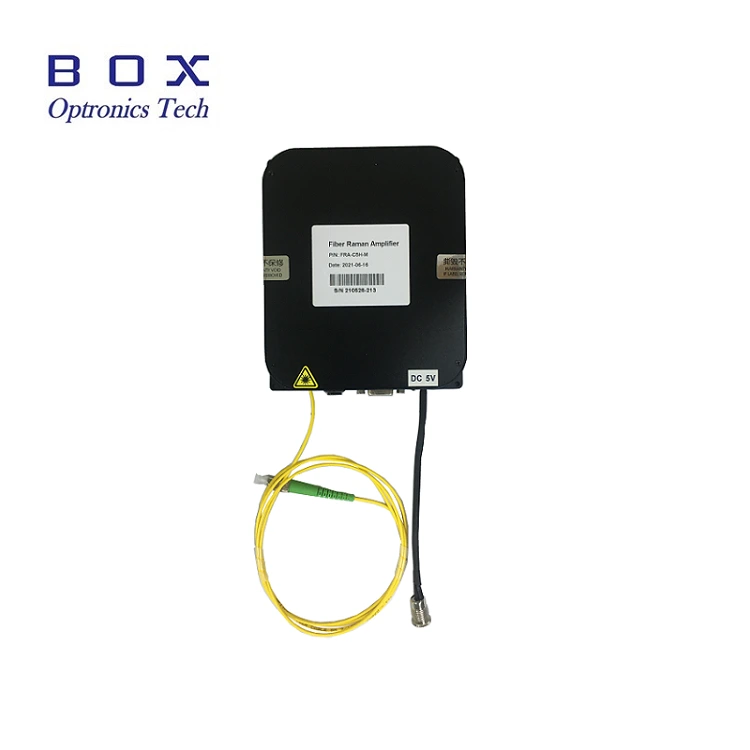

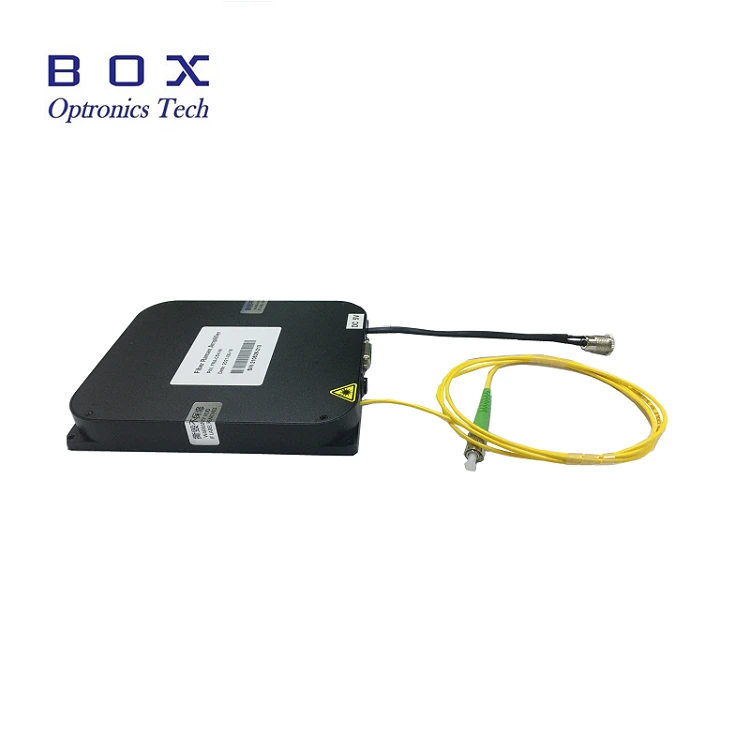

Toto je 1457nm Raman Pump laserový zdroj s vláknom Braggova mriežka navrhnutá pre Ramanov vláknový zosilňovač a Er-dopovaný vláknový zosilňovač, profesionálne navrhnutý obvod pohonu a ovládanie TEC na zaistenie bezpečnosti prevádzka lasera, stabilný výstupný výkon a spektrum. Dá sa poskytnúť v desktopovom alebo modulárnom balení s komunikačným rozhraním RS-485 a monitorovací softvér pre systémovú integráciu. 400mW vysoký výstupný výkon. Prosím použite s menovitým napätím, reguláciou teploty a vlhkosti zaisťujú dobré teplo rozptylu, zabráňte preťaženiu výstupu a kontaminácii.

Produkt Špecifikácie

Vlastnosti produktu

● 400 mW Vysoký výstupný výkon;

● Napájanie a spektrálna stabilita;

● DB9 Ženská (RS485) komunikácia pre jednoduchú integráciu.

 Aplikácie produktov

● Raman vláknový zosilňovač;

● EDFA Er-klesol vláknový zosilňovač.

Produkt Podrobnosti

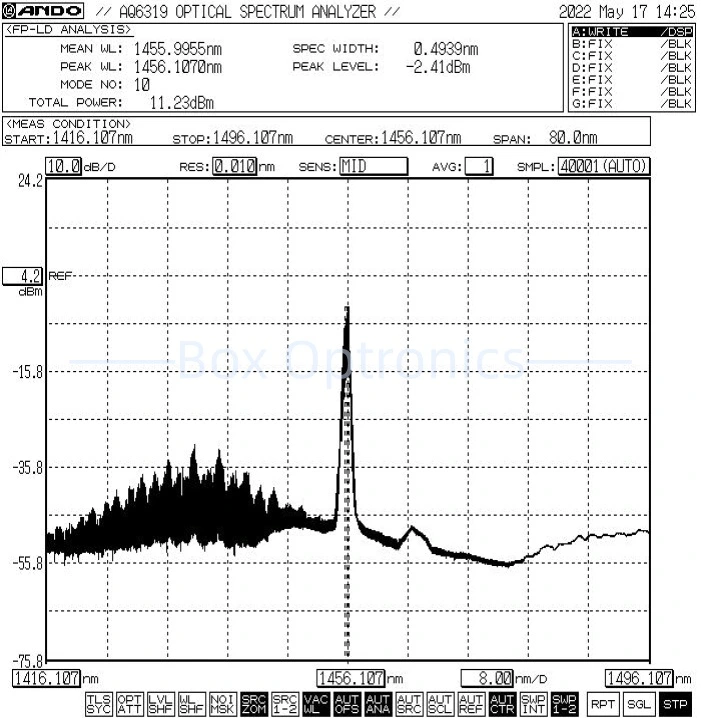

● Typické spektrum: 1457nm, tolerancia +/-1.

● Štandardné príslušenstvo

Prevádzka Kroky

Krok 1. Vybalenie: Pred montážou skontrolujte či je kompletné všetko príslušenstvo vrátane zdrojového modulu Pump Laser, USB dátový kábel, napájací adaptér, protokol o teste atď.

Krok 2. Napájanie: Pripojené k DC spínaný zdroj alebo regulovaný zdroj, ktorý spĺňa ich výkon požiadavky na dodávku. Používajte iba originálny zodpovedajúci napájací adaptér (DC 5V alebo DC 12V). Nesprávne napájacie adaptéry môžu poškodiť zdroj svetla. (Napájací adaptér dodávané podľa miestnych napäťových noriem.)

Krok 3. Pripojenie výstupného vlákna: Otvorte protiprachový uzáver na konektore alebo prírube vlákna, skontrolujte koncovú plochu vlákna a pripojte vlákno alebo spojte vlákno so zariadením alebo meračom výkonu, ktorý chcete testovať po potvrdení, že nedochádza k znečisteniu a poškodeniu.

Setp4.Pripojenie k hostiteľskému počítaču: Použite dátový kábel USB-RS485 DB9 na pripojenie 1457nm laserového zdroja Ramanovej pumpy a počítač; počítač musí najprv nainštalovať vyhradený ovládač sériového portu identifikujte dátový kábel sériového portu USB-RS485, inak hostiteľský počítač softvér a modul svetelného zdroja nie je možné správne pripojiť a komunikoval. Požiadajte Box Optronics o ovládač.

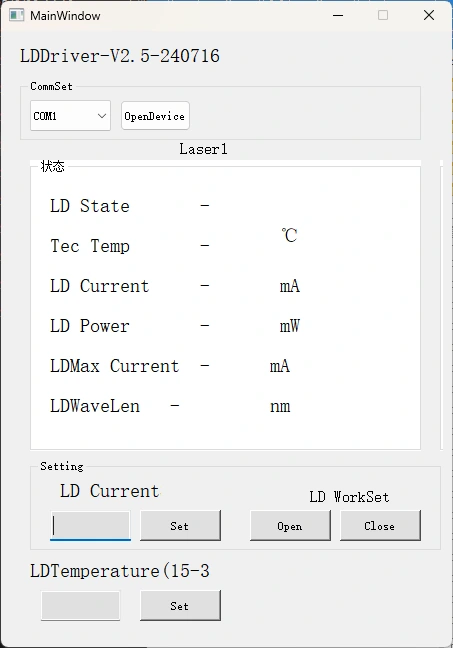

Step5.Control softvér: Box Optronics poskytuje sériové príkazy alebo PC softvér ovládať LD prúd a LD teplotu 1457nm Ramanovho Pump Laseru Zdroj. Vyberte správny port, nastavte prúd a teplotu a potom kliknite tlačidlo otvorenia. (Aby ste predišli poškodeniu, pomaly zvyšujte prúd pohonu pri počiatočná prevádzka. Nenapájajte ihneď plný prúd.)

Krok 6. Po použití kliknite na tlačidlo zatvorenia, vypnite napájanie a odpojte ho pripojenie vlákna.

Objednávanie informácie

napr.: BSLD-1457-4HSM-FA-M

(Informácie o objednávke: 1457nm Raman Pump Laser Source, 400mW výstup napájanie, s vláknom SMF-28e, FC/APC konektor, balenie modulu).

Pre ďalšie prispôsobené požiadavky kontaktujte: sales06@boxoptronics.com

Datasheet a Testovací hárok

Datasheet

Testovací hárok

Podmienky cenovej ponuky a platba

● Podmienky cenovej ponuky

(1) EXW:

Ak máte účet DHL/UPS/FedEx, Box Optronics vám odporúča použiť EXW. Posielame cez váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Ak nemáte účet, zaplaťte si poštovné vopred produkty.

● Platobné podmienky

PayPal a T / T sú k dispozícii.

Dodacia lehota

Výroba trvá približne 10-15 pracovných dní. (Ak existujú niektoré sú skladom, bude doručené rýchlejšie.)

Medzinárodná logistika môže trvať 3-5 pracovných dní.

Poznámky k prevádzke a Údržba

● Neodporúča sa často vkladať alebo vyberať optické vlákna konektory na vstupnom aj výstupnom konci, aby sa predišlo prachu kontaminácia — čo môže viesť k zvýšenej vložnej strate — alebo spáleniu koncové plochy vláknového konektora.

● Konektory vlákien vyčistite handričkou, ktorá nepúšťa vlákna a skontrolujte pomocou a detektor konca vlákna pred pripojením. Vždy pripojte/odpojte vlákna bez napájania, aby sa predišlo popáleniu čelnej plochy. Optické konektory musia byť pokrytý krytmi proti prachu.

● Ak je potrebné pripojiť výstupné vlákno k inému vláknu, je to tak odporúča sa použiť zváračku.

● Vykonajte opatrenia proti vlhkosti, prachu a korózii; obchod na suchom mieste.

Zabezpečenie kvality a Popredajný servis

● Záručná doba:

Bezplatná oprava alebo výmena defektov spôsobených človekom do 1 rok od kúpy. Platené služby údržby dostupné po 1 roku.

● Výnimky z bezplatnej záruky:

Počas bezplatnej záručnej doby bezplatná oprava alebo výmena budú poskytnuté za chyby spôsobené problémami s kvalitou produktu. Avšak, Box Optronics si vyhradzuje právo odmietnuť bezplatné opravy v nasledujúcom texte prípady v záručnej dobe:

(1) Škody spôsobené prírodnými faktormi (napr. blesk, prach) alebo vplyvy prostredia.

(2) Poruchy v dôsledku nesprávnej obsluhy používateľom.

(3) Zjavné fyzické poškodenie spôsobené ľudskou chybou.

(4) Neoprávnená demontáž, úprava alebo oprava.

(5) Pozmenené alebo neúplné záručné štítky na kryte.

(6) Poškodenie alebo strata počas prepravy.
