1310nm 80mW vysokovýkonný svetelný zdroj SLD

Obsah

1. Predstavenie vysokovýkonného svetelného zdroja 1310nm 80mW SLD

2. Technické špecifikácie

3. Vlastnosti produktu

4. Typické aplikácie

5. Podrobnosti o produkte

6. Príručka bezpečnej prevádzky

7. Informácie o objednávke

8. Datasheet a testsheet

9. Podmienky cenovej ponuky a platby

10. Dodacia lehota

11. Poznámky k prevádzke a údržbe

12. Zabezpečenie kvality a popredajný servis

Predstavenie produktu-1310nm 80mW SLD vysokovýkonný svetelný zdroj

Vysokovýkonný svetelný zdroj 1310nm 80mW SLD od Box Optronics využíva pokročilé polovodičové laserové čipy a vyhradené integrované obvody na poskytovanie vysokého výkonu, výnimočnej stability a nízkej spotreby energie. Tento svetelný zdroj poskytuje výstupný výkon najmenej 80 mW (s typickou hodnotou 100 mW), pripojený buď cez jednovidové alebo polarizačné vlákno. Je vybavený dotykovým rozhraním, ktoré umožňuje nastavenie prúdu a výkonu svetelného zdroja.

Špecifikácie produktu-1310nm 80mW vysokovýkonný svetelný zdroj SLD

Vlastnosti produktu-1310nm 80mW SLD vysokovýkonný svetelný zdroj

● Vysoký výkon: min.80mW, typ.100mW.

● Výkon a spektrálna stabilita;

● dotyková obrazovka LCD, jednoduchá obsluha;

● Vlákno SMF-28e/ PM.

Aplikácie produktu-1310nm 80mW SLD vysokovýkonný svetelný zdroj

● Fiberopticsensing;

● Pasívne testovanie straty pri vkladaní komponentov;

● Hĺbkové lekárske / biologické zobrazovanie.

Podrobnosti o produkte-1310nm 80mW SLD vysokovýkonný svetelný zdroj

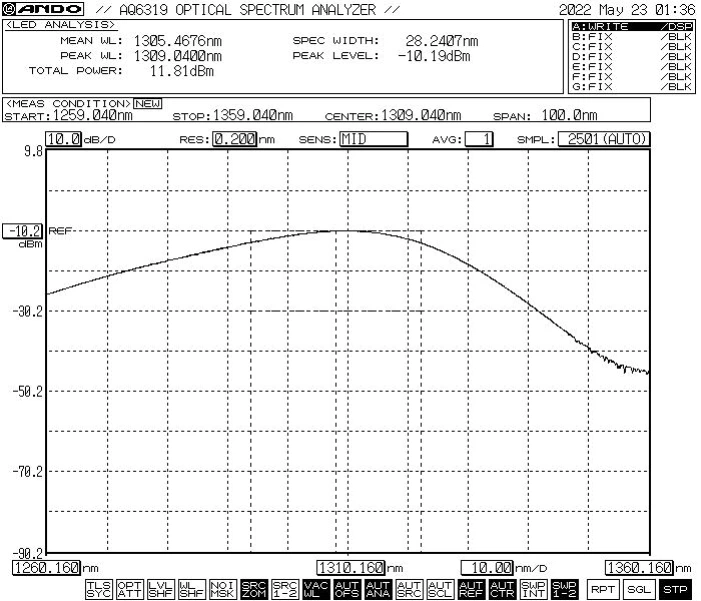

● Typické spektrum

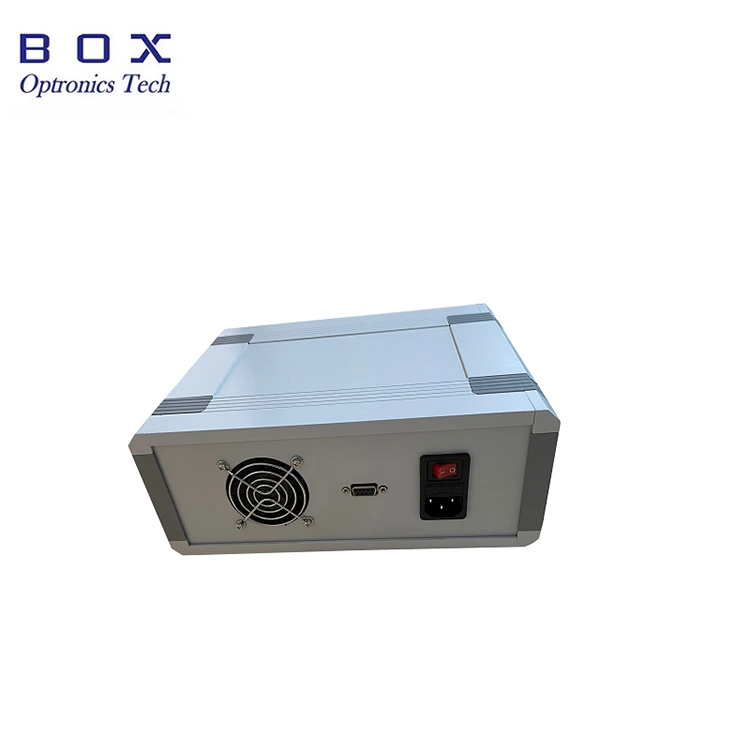

● Pohľad zozadu: s chladením ventilátorom, komunikačným rozhraním, vypínačom a napájacím portom.

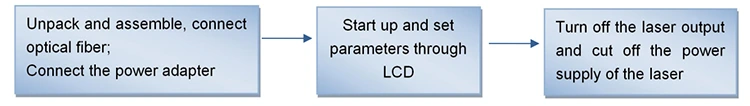

Prevádzkové kroky-1310nm 80mW SLD vysokovýkonný svetelný zdroj

Krok 1. Otváranie a montáž:

Pred montážou skontrolujte, či je príslušenstvo kompletné.

Krok 2. Pripojte napájací zdroj:

Zasuňte napájací kábel do zásuvky napájacieho kábla zadnej dosky šasi a pripojte napájací zdroj.

Krok 3. Pripojenie výstupného vlákna: Otvorte kryt proti prachu na konektore alebo prírube vlákna, skontrolujte koncovú plochu vlákna a po potvrdení, že nedochádza k znečisteniu a poškodeniu, pripojte vlákno alebo spojte vlákno s testovaným zariadením alebo meračom výkonu.

Setp4. Zapnite zdroj svetla:

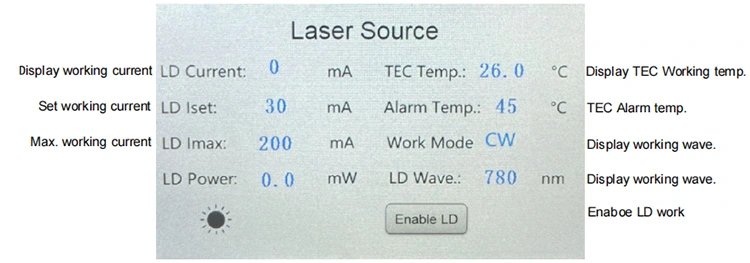

Zapnite hlavný vypínač na zadnej strane. Poznámka: V súčasnosti sú hodnoty pracovného prúdu a výkonu parametre nastavené pri poslednom vypnutí. Ak ich potrebujete upraviť, môžete sa ich dotknúť a upraviť ich prostredníctvom obrazovky LCD. Po nastavení vhodného pracovného prúdu aktivujte laserový výstup pomocou prepínača „Povoliť LD“.

Krok 5. Vypnutie

Po použití vypnite na prednom paneli „povoliť LD“, aby ste vypli laserový výstup, vypnite hlavný vypínač a odpojte napájací kábel.

Informácie pre objednávanie-1310nm 80mW SLD vysokovýkonný svetelný zdroj

napr.: BSLD-1310-1HSM-FA-B

(Informácie pre objednávku: 1310nm 100mW SLD vysokovýkonný svetelný zdroj, s SM vláknom, FC/APC konektor, Benchtop balenie).

Datasheet and Testsheet-1310nm 80mW SLD vysokovýkonný svetelný zdroj

Datasheet

Testovací hárok

Podmienky cenovej ponuky a platby-1310nm 80mW SLD vysokovýkonný svetelný zdroj

● Podmienky cenovej ponuky

(1) EXW:

Ak máte účet DHL/UPS/FedEx, Box Optronics odporúča používať EXW. Posielame cez váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Ak nemáte účet, zaplaťte cenu za dopravu produktov vopred.

(3) Iné

● Platobné podmienky

PayPal a T / T sú k dispozícii.

Dodacia lehota - 1310nm 80mW vysokovýkonný svetelný zdroj SLD

Výroba trvá približne 10 pracovných dní. (Ak sú nejaké na sklade, bude doručené rýchlejšie.)

Medzinárodná logistika môže trvať 3-5 pracovných dní.

Poznámky k prevádzke a údržbe-1310nm 80mW SLD vysokovýkonný svetelný zdroj

● Pri štartovaní najskôr skontrolujte, či sú vypínač a tlačidlový vypínač vypnuté, a potom pripojte napájanie. Pri vypínaní najprv potvrďte deaktivačný vypínač LD, potom vypnite tlačidlový vypínač a potom odpojte napájanie. Neprerušujte napájanie priamo, keď je zariadenie v prevádzke.

● Pred pripojením konektora optického vlákna ho utrite bezprašným zrkadlovým papierom a uistite sa, že spolupracujete s detektorom koncových plôch optického vlákna. Po potvrdení čistenia ho pripojte cez prírubu; koncová strana konektora optického vlákna môže byť spálená, keď je pripojený laser. Pri pripájaní príruby je potrebné zabezpečiť, aby nedochádzalo k žiadnej svetelnej prevádzke. Keď sa nepoužíva, zakryte protiprachový kryt konektora optického vlákna.

● Aby ste predišli popáleniu koncovej strany konektora optického vlákna prachom, často nezapájajte a neodpájajte konektor optického vlákna na prednom paneli.

● Venujte pozornosť odolnosti voči vlhkosti a umiestnite ho na suché miesto.

Zabezpečenie kvality a popredajný servis-1310nm 80mW SLD vysokovýkonný svetelný zdroj

● Záručná doba:

Bezplatná oprava alebo výmena chýb spôsobených človekom do 1 roka od zakúpenia. Platené služby údržby dostupné po 1 roku.

● Výnimky z bezplatnej záruky:

Počas bezplatnej záručnej doby budú poskytnuté bezplatné opravy alebo náhradné služby pre chyby spôsobené problémami s kvalitou produktu. Spoločnosť Box Optronics si však vyhradzuje právo odmietnuť bezplatné opravy v nasledujúcich prípadoch v rámci záručnej doby:

(1) výrobok je poškodený alebo poškodený v dôsledku prírodných faktorov alebo vplyvov prostredia (elektrický šok, prach);

(2) produkt je poškodený v dôsledku neštandardnej prevádzky používateľa;

(3) výrobok je zjavne poškodený človekom;

(4) produkt je rozobratý, upravený alebo opravený bez povolenia spoločnosti;

(5) Nálepka so záručným štítkom krytu svetelného zdroja je pozmenená alebo neúplná;

(6) Produkt je poškodený alebo stratený počas prepravy.
