Svetelný zdroj 1060nm 1064nm SLD

Obsah

1. Predstavenie svetelného zdroja 1060nm 1064nm SLD

2. Technické špecifikácie

3. Vlastnosti produktu

4. Typické aplikácie

5. Štandardné príslušenstvo

6. Príručka bezpečnej prevádzky

7. Informácie o objednávke

8. Datasheet a testsheet

9. Podmienky cenovej ponuky a platby

10. Dodacia lehota

11. Poznámky k prevádzke a údržbe

12. Zabezpečenie kvality a popredajný servis

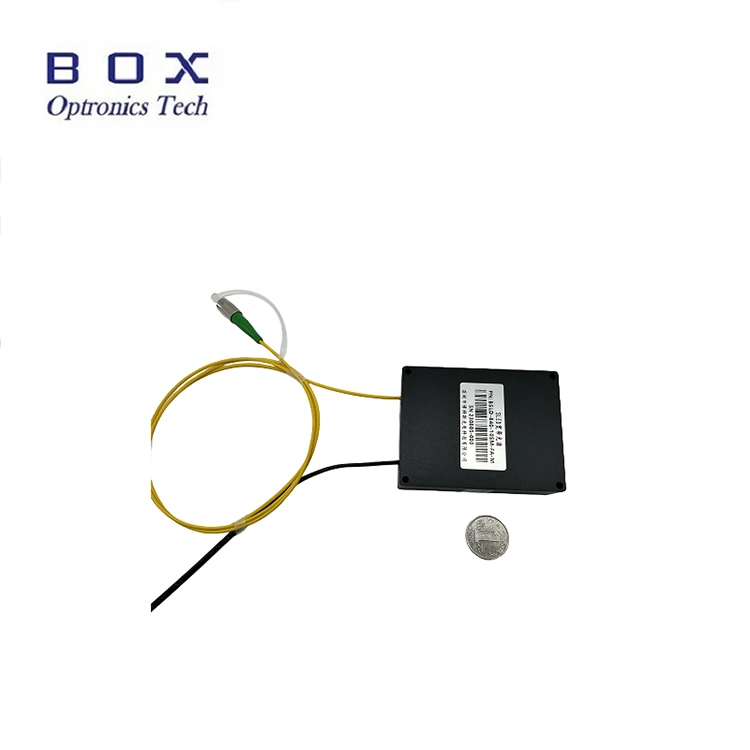

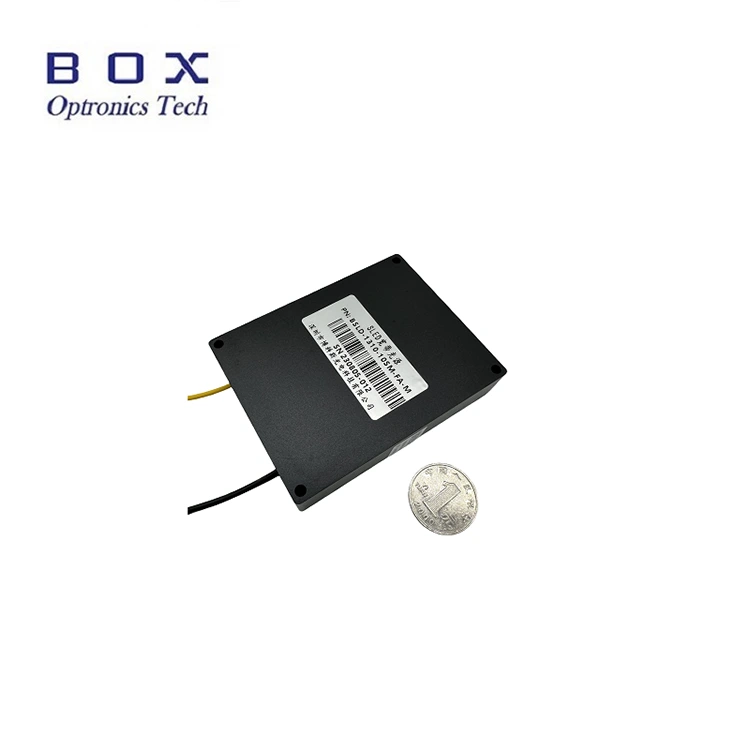

Predstavenie produktu

Ide o 1060nm 1064nm SLD svetelný zdroj využívajúci technológiu superluminiscenčných diód, s výstupným výkonom 5mW a 15mW voliteľne, šírkou pásma -3dB nad 15nm, plochým spektrom, nízkym zvlnením a vynikajúcou dlhodobou stabilitou. Podporuje stolné a modulárne konfigurácie s komunikačným rozhraním RS485 a monitorovacím softvérom pre systémovú integráciu. Vhodné na snímanie vlákien a lekárske zobrazovanie. Používajte s menovitým napätím, regulujte teplotu a vlhkosť, zabezpečte dobrý odvod tepla, zabráňte preťaženiu výstupu a kontaminácii.

Špecifikácie produktu

Vlastnosti produktu

● Nízke spektrálne zvlnenie;

● Ploché spektrum;

● DB9 Female (RS485) komunikácia pre jednoduchú integráciu.

Aplikácie produktov

● Snímanie optických vlákien;

● lekárske zobrazovanie;

● Gyroskop s optickými vláknami (FOG).

Podrobnosti o produkte

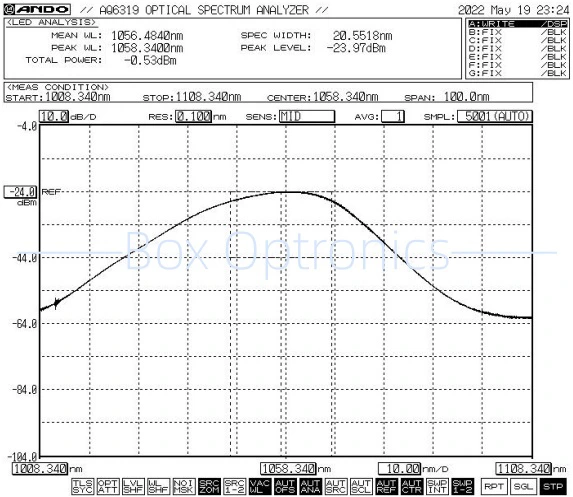

● Typické spektrum: -3dB Šírka pásma Min.15nm / Typ.20nm

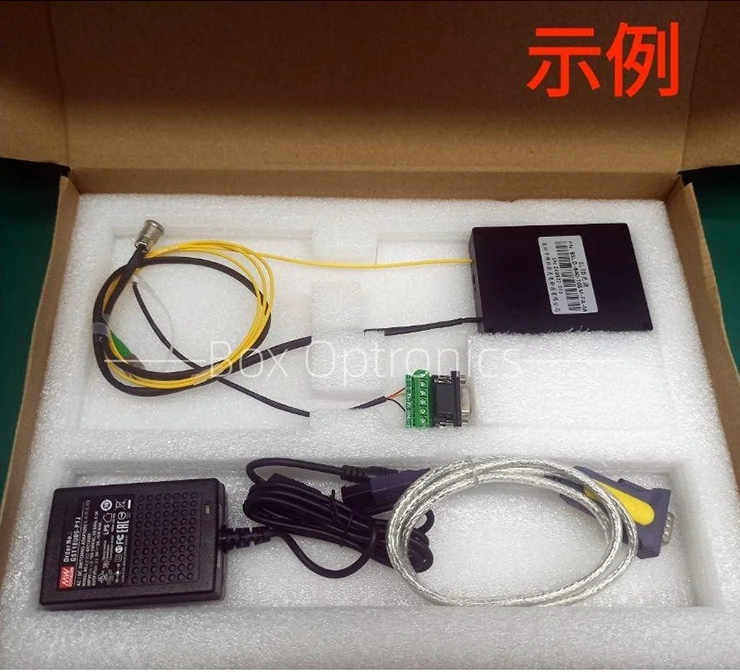

● Štandardné príslušenstvo

Prevádzkové kroky

Krok 1.Vybalenie: Pred montážou skontrolujte, či je všetko príslušenstvo kompletné, vrátane modulu svetelného zdroja SLED, dátového kábla USB, kábla zeleného portu, napájacieho adaptéra, správy o teste atď.

Krok 2.Napájanie: Pripojené k jednosmernému spínanému zdroju napájania alebo regulovanému zdroju napájania, ktorý spĺňa ich požiadavky na napájanie. Používajte iba originálny zodpovedajúci napájací adaptér (DC 5V alebo DC12V). Nesprávne napájacie adaptéry môžu poškodiť zdroj svetla. (Napájací adaptér sa dodáva podľa miestnych noriem napätia.)

Krok 3.Pripojenie výstupného vlákna: Otvorte protiprachový uzáver na konektore alebo prírube vlákna, skontrolujte koncovú plochu vlákna a po potvrdení, že nedochádza k znečisteniu a poškodeniu, pripojte vlákno alebo spojte vlákno k testovanému zariadeniu alebo meraču výkonu.

Setp4.Pripojenie k hostiteľskému počítaču: Pomocou zeleného kábla portu a dátového kábla USB-RS485 DB9 pripojte svetelný zdroj 1060nm 1064nm SLD k počítaču; počítač musí najprv nainštalovať vyhradený ovládač sériového portu na identifikáciu dátového kábla sériového portu USB-RS485, inak sa softvér hostiteľského počítača a modul svetelného zdroja nebudú dať správne pripojiť a komunikovať. Požiadajte Box Optronics o ovládač.

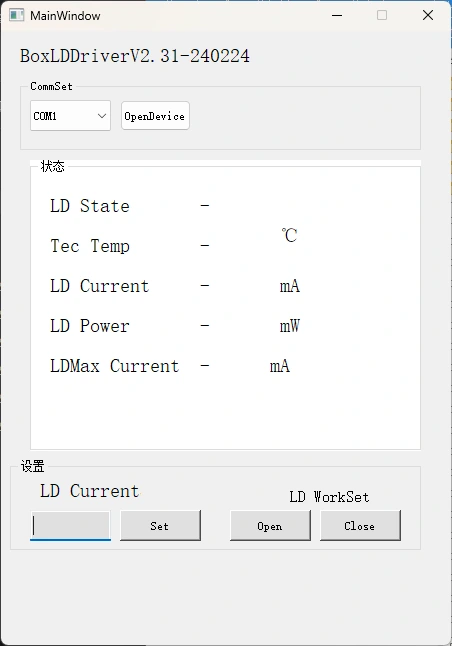

Krok 5.Riadiaci softvér: Box Optronics poskytuje sériový príkaz alebo PC softvér na riadenie LD prúdu a LD teploty svetelného zdroja 1060nm 1064nm SLD. Vyberte správny port, nastavte prúd a teplotu a potom kliknite na tlačidlo Otvoriť. (Aby ste predišli poškodeniu, pri prvom uvedení do prevádzky pomaly zvyšujte prúd meniča. Nenapájajte ihneď plný prúd.)

Krok 6.Po použití kliknite na tlačidlo zatvorenia, vypnite napájanie a odpojte optické pripojenie.

Informácie o objednávke

napr.: BSLD-1060-5SM-FA-M

(Informácie pre objednávku: Svetelný zdroj 1060nm 1064nm SLD, výstupný výkon 5mW, s vláknom SM Hi1060, konektor FC/APC, balenie modulu).

Pre ďalšie prispôsobené požiadavky kontaktujte: sales06@boxoptronics.com

Datasheet a Testovací hárok

Datasheet

Testovací hárok

Podmienky cenovej ponuky a platby

● Podmienky cenovej ponuky

(1) EXW:

Ak máte účet DHL/UPS/FedEx, spoločnosť Box Optronics navrhuje použiť EXW. Posielame cez váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Ak nemáte účet, zaplaťte cenu za dopravu produktov vopred.

● Platobné podmienky

PayPal a T / T sú k dispozícii.

Dodacia lehota

Výroba trvá približne 10 pracovných dní. (Ak sú nejaké na sklade, bude doručené rýchlejšie.)

Medzinárodná logistika môže trvať 3-5 pracovných dní.

Poznámky k prevádzke a údržbe

● Neodporúča sa často zasúvať alebo odstraňovať konektory optických vlákien na vstupnom aj výstupnom konci, aby sa zabránilo kontaminácii prachom – čo môže viesť k zvýšeným stratám pri vložení – alebo spáleniu koncových plôch konektora vlákna.

● Očistite konektory vlákien utierkou nepúšťajúcou vlákna a pred pripojením ich skontrolujte detektorom zakončenia vlákien. Vlákna vždy pripájajte/odpájajte bez napájania, aby ste predišli spáleniu koncovky. Konektory optických vlákien musia byť zakryté protiprachovými krytkami.

● Ak je potrebné pripojiť výstupné vlákno k inému vláknu, odporúča sa použiť zváračku.

● Vykonajte opatrenia proti vlhkosti, prachu a korózii; skladujte na suchom mieste.

Zabezpečenie kvality a popredajný servis

● Záručná doba:

Bezplatná oprava alebo výmena chýb spôsobených človekom do 1 roka od zakúpenia. Platené služby údržby dostupné po 1 roku.

● Výnimky z bezplatnej záruky:

Počas bezplatnej záručnej doby budú poskytnuté bezplatné opravy alebo náhradné služby pre chyby spôsobené problémami s kvalitou produktu. Spoločnosť Box Optronics si však vyhradzuje právo odmietnuť bezplatné opravy v nasledujúcich prípadoch v rámci záručnej doby:

(1) Škody spôsobené prírodnými faktormi (napr. blesk, prach) alebo vplyvmi prostredia.

(2) Poruchy v dôsledku nesprávnej obsluhy používateľom.

(3) Zjavné fyzické poškodenie spôsobené ľudskou chybou.

(4) Neoprávnená demontáž, úprava alebo oprava.

(5) Pozmenené alebo neúplné záručné štítky na kryte.

(6) Poškodenie alebo strata počas prepravy.
