840nm 10mW 40nm SLD širokopásmový svetelný zdroj

Obsah

1. Predstavenie 840nm 10mW 40nm SLD širokopásmového svetelného zdroja

2. Technické špecifikácie

3. Vlastnosti produktu

4. Typické aplikácie

5. Podrobnosti o produkte

6. Príručka bezpečnej prevádzky

7. Informácie o objednávke

8. Datasheet a testsheet

9. Podmienky cenovej ponuky a platby

10. Dodacia lehota

11. Poznámky k prevádzke a údržbe

12. Zabezpečenie kvality a popredajný servis

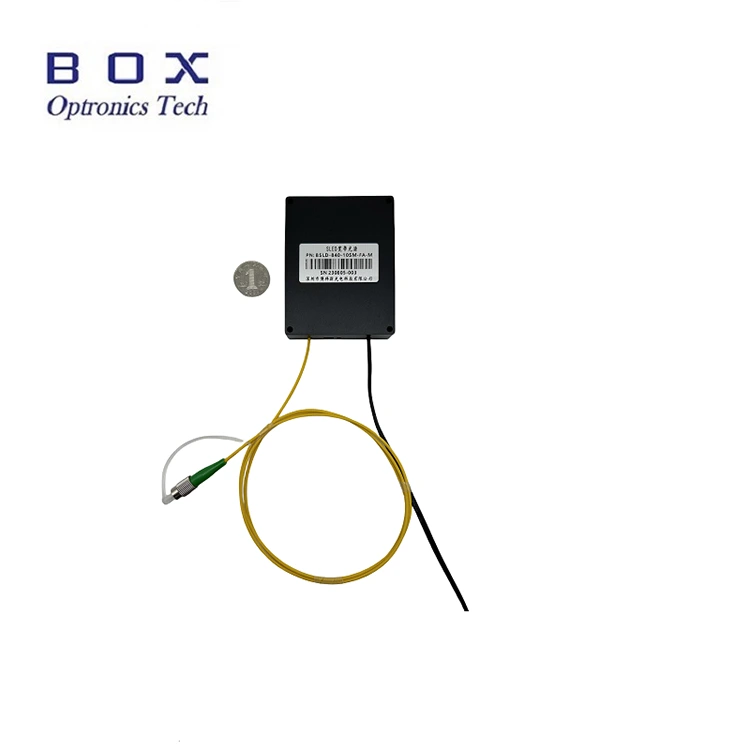

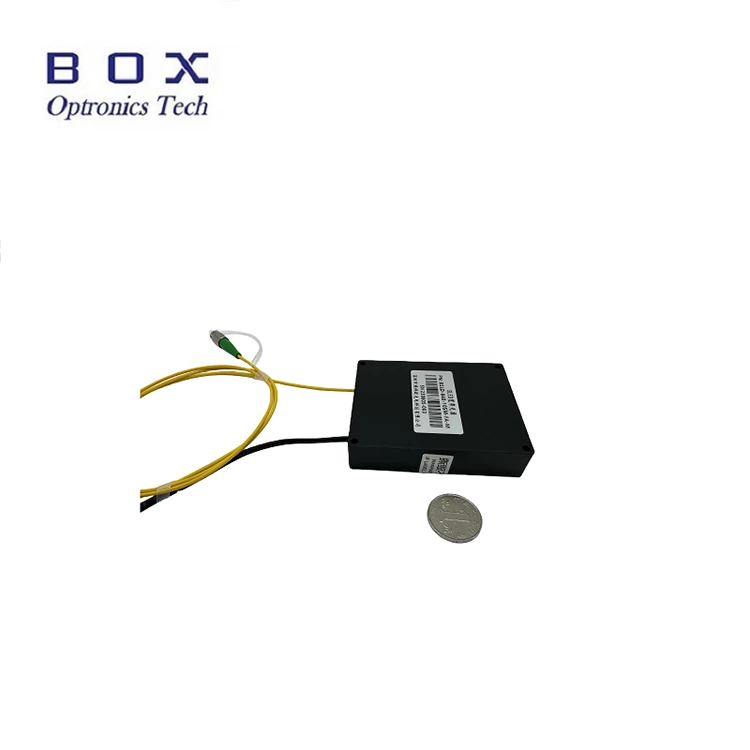

Predstavenie produktu-840nm 10mW 40nm SLD širokopásmový svetelný zdroj

Toto je 840nm 10mW 40nm SLD širokopásmový svetelný zdroj využívajúci technológiu superluminiscenčných diód, s výstupným výkonom vyšším ako 10mW, šírkou pásma -3dB nad 40nm, plochým spektrom, nízkym zvlnením a vynikajúcou dlhodobou stabilitou.

Podporuje stolové a modulárne konfigurácie s dotykovou obrazovkou s komunikačným rozhraním RS-485 a monitorovacím softvérom pre systémovú integráciu. Vhodné na snímanie vlákien a lekárske zobrazovanie. Vždy pripájajte/odpájajte vlákna bez napájania, aby ste predišli popáleniu koncovej strany.

Špecifikácie produktu-840nm 10mW 40nm SLD širokopásmový svetelný zdroj

Vlastnosti produktu-840nm 10mW 40nm SLD širokopásmový svetelný zdroj

Nízke spektrálne zvlnenie; l

Ploché spektrum;

DB9 Female (RS485) komunikácia pre jednoduchú integráciu;

Prispôsobený výstupný výkon a typ vlákna.

Aplikácie produktu-840nm 10mW 40nm SLD širokopásmový svetelný zdroj

Snímanie optických vlákien;

Lekárske zobrazovanie;

Optická koherentná tomografia (OCT).

Podrobnosti o produkte-840nm 10mW 40nm SLD širokopásmový svetelný zdroj

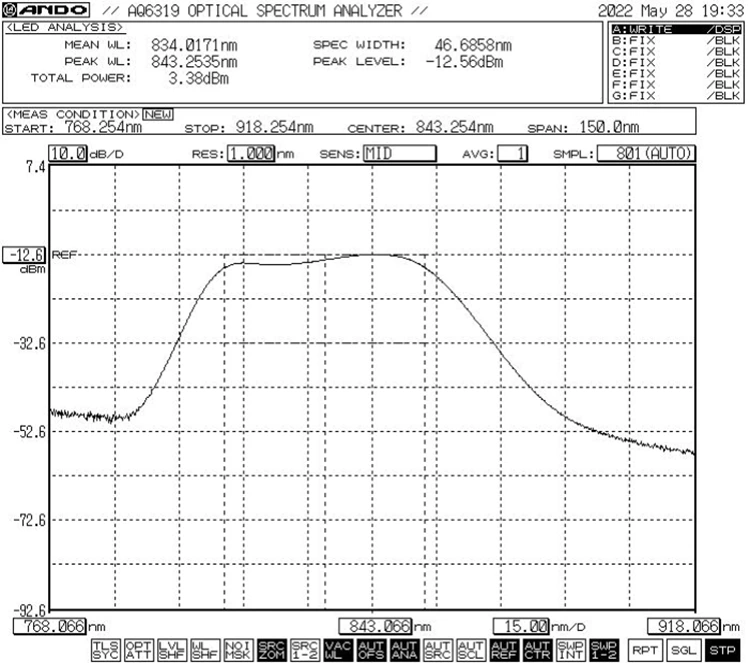

Typické spektrum: -3dB Šírka pásma Min.40nm / Typ.45nm

Rozmer (mm)

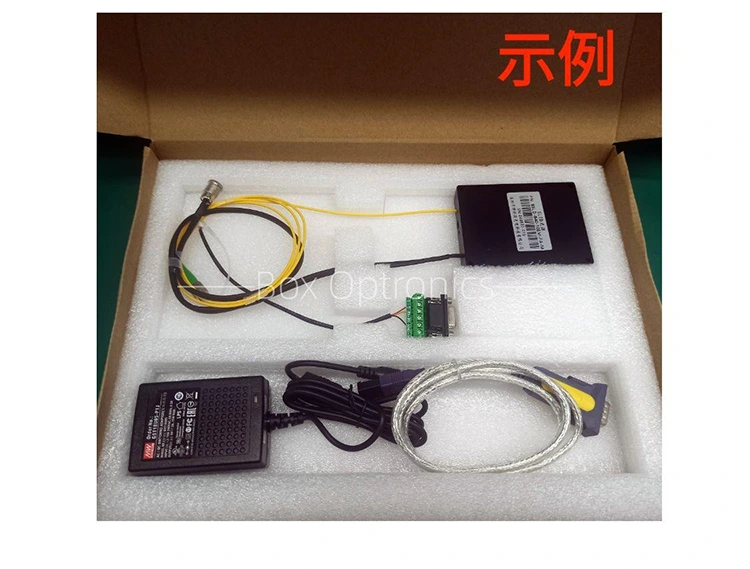

Štandardné príslušenstvo

Prevádzkové kroky-840nm 10mW 40nm SLD širokopásmový svetelný zdroj

Krok 1. Vybalenie: Pred montážou skontrolujte, či je všetko príslušenstvo kompletné, vrátane modulu svetelného zdroja SLED, dátového kábla USB, kábla zeleného portu, napájacieho adaptéra, správy o teste atď.

Krok 2. Napájanie: Pripojené k jednosmernému spínanému zdroju napájania alebo regulovanému zdroju napájania, ktorý spĺňa ich požiadavky na napájanie. Používajte len originálny zodpovedajúci napájací adaptér (DC 5V alebo DC12V). Nesprávne napájacie adaptéry môžu poškodiť zdroj svetla. (Napájací adaptér sa dodáva podľa miestnych noriem napätia.)

Krok 3. Pripojenie výstupného vlákna: Otvorte kryt proti prachu na konektore alebo prírube vlákna, skontrolujte koncovú plochu vlákna a po potvrdení, že nedochádza k znečisteniu a poškodeniu, pripojte vlákno alebo spojte vlákno s testovaným zariadením alebo meračom výkonu.

Setp4. Pripojenie k hostiteľskému počítaču: Použite zelený portový kábel a dátový kábel USB-RS485 DB9 na prepojenie 840nm 10mW 40nm SLD širokopásmového svetelného zdroja a počítača; počítač musí najprv nainštalovať vyhradený ovládač sériového portu na identifikáciu dátového kábla sériového portu USB-RS485, inak sa softvér hostiteľského počítača a modul svetelného zdroja nebudú dať správne pripojiť a komunikovať. Požiadajte Box Optronics o ovládač.

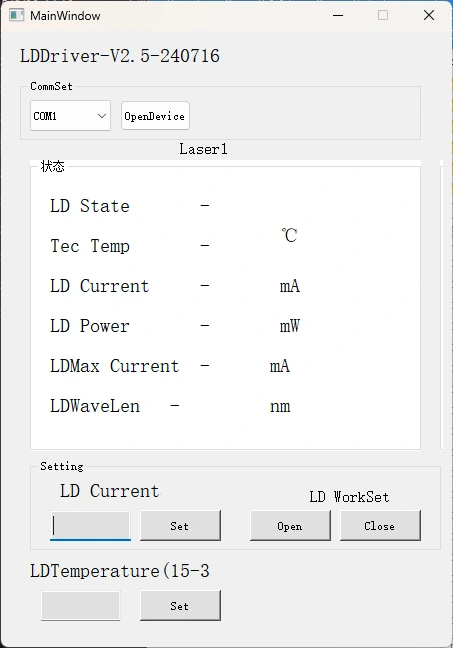

Krok 5. Riadiaci softvér: Box Optronics poskytuje sériový príkaz alebo PC softvér na ovládanie LD prúdu a LD teploty 840nm 10mW 40nm SLD širokopásmového svetelného zdroja. Vyberte správny port, nastavte prúd a teplotu a potom kliknite na tlačidlo Otvoriť. (Aby ste predišli poškodeniu, pri prvom uvedení do prevádzky pomaly zvyšujte prúd meniča. Neaplikujte ihneď plný prúd.)

Krok 6. Po použití kliknite na tlačidlo zatvorenia, vypnite napájanie a odpojte optické pripojenie.

Informácie pre objednávku-840nm 10mW 40nm SLD širokopásmový svetelný zdroj

napr.: BSLD-840-104SM-FA-M

(Informácie o objednávke: 840nm 10mW 40nm SLD širokopásmový svetelný zdroj, s vláknom SM Hi780, FC/APC konektor, balík modulov, napájanie 5VDC).

Pre ďalšie prispôsobené požiadavky kontaktujte: sales06@boxoptronics.com

Datasheet and Testsheet-840nm 10mW 40nm SLD širokopásmový svetelný zdroj

Datasheet

Testovací hárok

Podmienky cenovej ponuky a platby - 840nm 10mW 40nm SLD širokopásmový svetelný zdroj

Podmienky cenovej ponuky

(1) EXW:

Ak máte účet DHL/UPS/FedEx, Box Optronics odporúča používať EXW. Posielame cez váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Ak nemáte účet, zaplaťte cenu za dopravu produktov vopred.

(3) Iné

Platobné podmienky

PayPal a T / T sú k dispozícii.

Dodacia lehota-840nm 10mW 40nm SLD širokopásmový svetelný zdroj

Výroba: 10 pracovných dní. (Ak sú nejaké na sklade, bude doručené rýchlejšie.)

Medzinárodná logistika: 3-5 pracovných dní.

Poznámky k prevádzke a údržba-840nm 10mW 40nm SLD širokopásmový svetelný zdroj

Neodporúča sa často zasúvať alebo odstraňovať konektory optických vlákien na výstupných koncoch, aby sa zabránilo kontaminácii prachom – čo môže viesť k zvýšeným stratám pri vložení – alebo spáleniu koncových plôch konektora vlákien.

Očistite konektory vlákien utierkou nepúšťajúcou vlákna a pred pripojením ich skontrolujte detektorom zakončenia vlákien. Vlákna vždy pripájajte/odpájajte bez napájania, aby ste predišli spáleniu koncovky. Konektory optických vlákien musia byť zakryté protiprachovými krytkami.

Ak je potrebné pripojiť výstupné vlákno k inému vláknu, odporúča sa použiť zváračku.

Vykonajte opatrenia proti vlhkosti, prachu a korózii; skladujte na suchom mieste.

Zabezpečenie kvality a popredajný servis-840nm 10mW 40nm SLD širokopásmový svetelný zdroj

Záručná doba:

Bezplatná oprava alebo výmena chýb spôsobených človekom do 1 roka od zakúpenia. Platené služby údržby dostupné po 1 roku.

Výnimky z bezplatnej záruky:

Počas bezplatnej záručnej doby budú poskytnuté bezplatné opravy alebo náhradné služby pre chyby spôsobené problémami s kvalitou produktu. Spoločnosť Box Optronics si však vyhradzuje právo odmietnuť bezplatné opravy v nasledujúcich prípadoch v rámci záručnej doby:

(1) Škody spôsobené prírodnými faktormi (napr. blesk, prach) alebo vplyvmi prostredia.

(2) Poruchy v dôsledku nesprávnej obsluhy používateľa.

(3) Zjavné fyzické poškodenie spôsobené ľudskou chybou.

(4) Neoprávnená demontáž, úprava alebo oprava.

(5) Pozmenené alebo neúplné záručné štítky na kryte.

(6) Poškodenie alebo strata počas prepravy.
