840nm 10mW 35nm BW SLD dióda

Obsah

1. Predstavenie 840nm 10mW 35nm BW SLD diódy

2. Technické špecifikácie

3. Vlastnosti produktu

4. Typické aplikácie

5. Príklad balenia

6. Informácie o objednávke

7. Datasheet a testsheet

8. Podmienky cenovej ponuky a platby

9. Dodacia lehota

10. Poznámky k prevádzke

11. Zabezpečenie kvality a popredajný servis

Predstavenie produktu

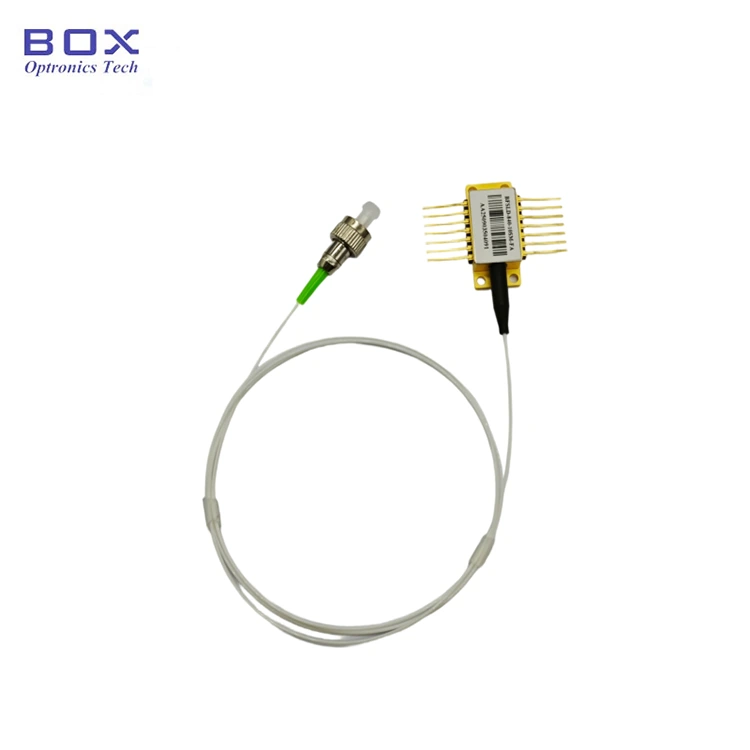

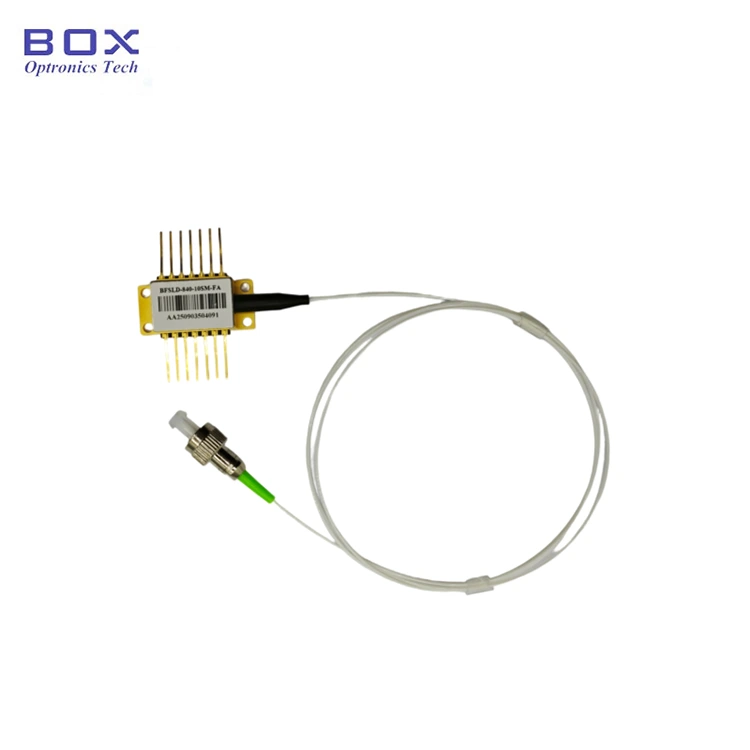

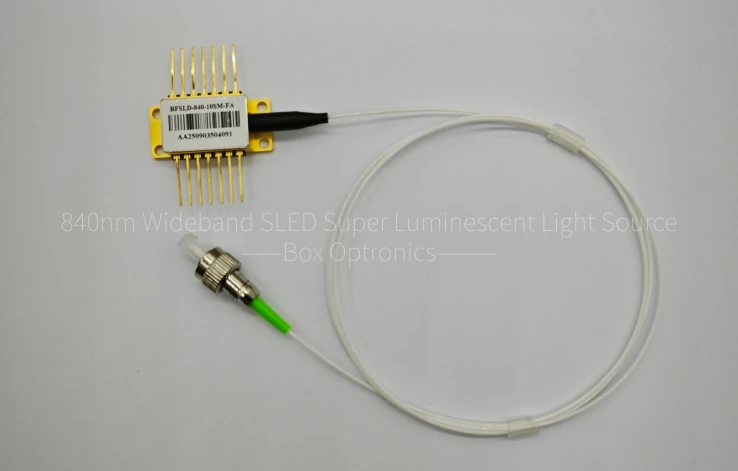

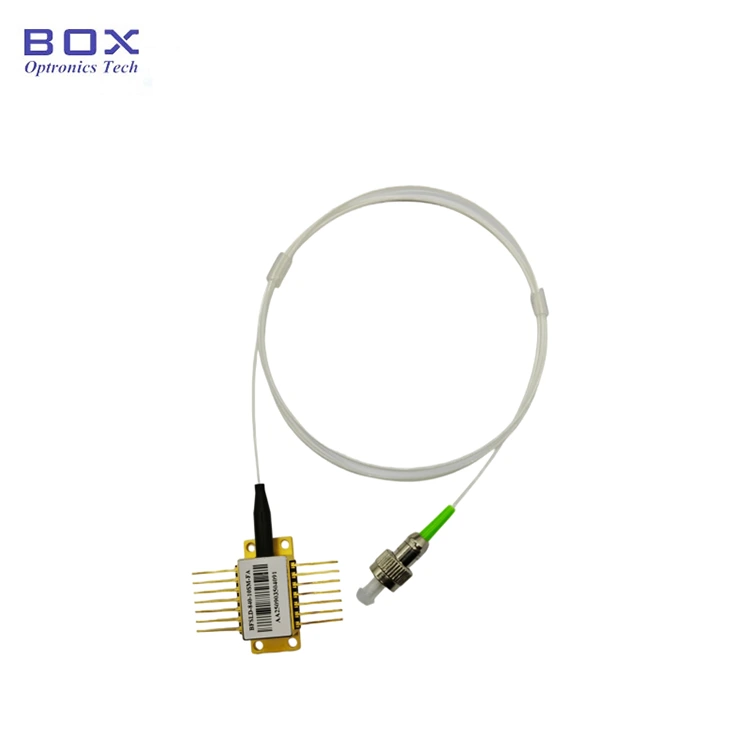

Ide o 840nm širokopásmovú superluminiscenčnú diódu SLED so 14-pinovým motýlikovým balením. Má výstupný výkon až 10 mW, šírku pásma cez 35 nm a 3 dB a integruje TEC a termistor pre stabilné a plynulé spektrum. Vhodné pre optickú koherentnú tomografiu (OCT). Ak kolíky vyžadujú spájkovanie, teplota spájkovania nesmie prekročiť 260 °C a čas spájkovania nesmie presiahnuť 10 sekúnd.

Špecifikácie produktu

Vlastnosti produktu

● SM vlákno alebo PM vláknový pigtail;

● Vysoký výstupný výkon až 10 mW;

● 14-kolíkový BTF balík s TEC.

Aplikácie produktov

● Gyroskopy z optických vlákien;

● Laboratórne širokopásmové svetelné zdroje a optický test;

● Optická koherentná tomografia (OCT) a lekárske zobrazovacie zariadenia.

Podrobnosti o produkte

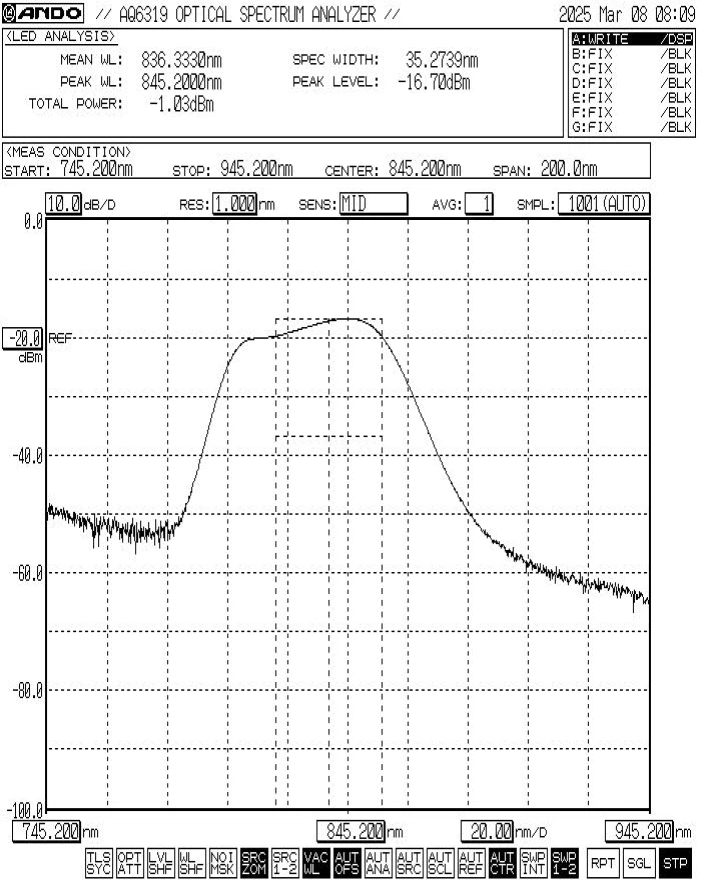

● Typické spektrum: -3dB Šírka pásma Min.30nm / Typ.35nm

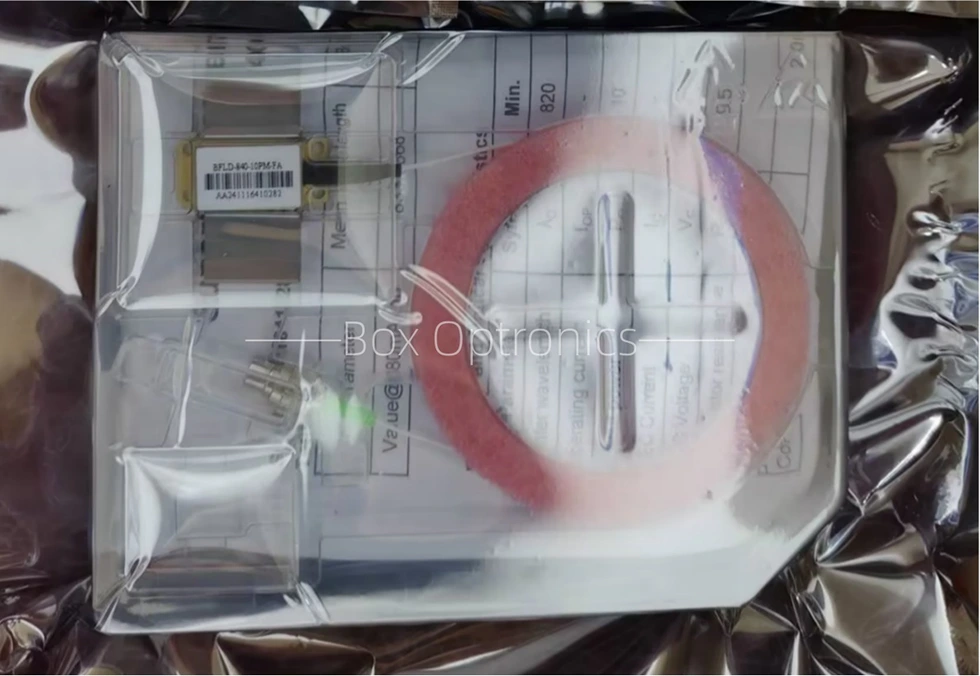

● Príklad balenia

Samostatné zariadenie; žiadny vstavaný ovládač (voliteľný externý ovládač).

Informácie o objednávke

napr.: BFSLD-840-103SM-FA

(Informácie o objednávke: 840nm 10mW 35nm BW SLD dióda, motýlik, typická šírka pásma -3dB 35nnm, s SM vláknom, FC/APC konektor).

Pre ďalšie prispôsobené požiadavky kontaktujte: sales06@boxoptronics.com

Datasheet a Testovací hárok

Datasheet

Testovací hárok

Podmienky cenovej ponuky a platby

● Podmienky cenovej ponuky

(1) EXW:

Ak máte účet DHL/UPS/FedEx, spoločnosť Box Optronics navrhuje použiť EXW. Posielame cez váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Ak nemáte účet, zaplaťte cenu za dopravu produktov vopred.

● Platobné podmienky

PayPal a T / T sú k dispozícii.

Dodacia lehota

Výroba trvá približne 10 pracovných dní. (Ak sú nejaké na sklade, bude doručené rýchlejšie.)

Medzinárodná logistika môže trvať 3-5 pracovných dní.

Poznámky k prevádzke

● Počas prevádzky toto zariadenie vyžaruje laserový lúč vysokej intenzity; nepozerajte sa priamo do konca vlákna, pretože to môže spôsobiť poranenie očí.

● Toto zariadenie je citlivé na elektrostatický náboj; preto sa počas balenia, prepravy a používania vyžaduje prísne dodržiavanie antistatických ochranných opatrení. Okrem toho je potrebné prijať opatrenia na zabránenie prepätiam v napájacom zdroji, pretože v opačnom prípade môže dôjsť k trvalému poškodeniu zariadenia (napr. zaistenie správneho uzemnenia zariadenia a nosenie antistatického remienka na zápästie).

● Overte stabilitu prevádzkového obvodu produktu, aby ste predišli poškodeniu spôsobenému pulznými prúdmi.

● Optické vlákna sú krehké; nepoužívajte vlákno na ťahanie zariadenia. Pri vkladaní alebo vyberaní zariadenia z objímky nevyvíjajte tlak ani neťahajte za puzdro umiestnené v zadnej časti krytu zariadenia. Pri zariadeniach vybavených konektormi sa uistite, že zariadenie aj optický konektor sú počas inštalácie alebo demontáže zdvihnuté súčasne.

● Ak kolíky vyžadujú spájkovanie, teplota spájkovania nesmie prekročiť 260°C a čas spájkovania nesmie presiahnuť 10 sekúnd. Osobitná pozornosť sa musí venovať nasledovnému: počas procesu spájkovania musí byť zariadenie v stave bez napájania a spájkovačka musí byť správne uzemnená.

● Pri používaní zariadenia prísne dodržiavajte rozsahy prevádzkového napätia a prúdu uvedené v údajovom liste. Kľúčové parametre – vrátane Ith (prahový prúd), Iop max (maximálny prevádzkový prúd), Vop max (maximálne prevádzkové napätie) a λc (stredová vlnová dĺžka) – by mali byť konkrétne uvedené v testovacej správe poskytnutej v čase odoslania. Poznámka: Prevádzka nad absolútne maximálne hodnoty môže spôsobiť trvalé poškodenie zariadenia.

Zabezpečenie kvality a popredajný servis

● Záručná doba:

Bezplatná oprava alebo výmena chýb spôsobených človekom do 1 roka od zakúpenia. Platené služby údržby dostupné po 1 roku.

● Výnimky z bezplatnej záruky:

Počas bezplatnej záručnej doby budú poskytnuté bezplatné opravy alebo náhradné služby pre chyby spôsobené problémami s kvalitou produktu. Spoločnosť Box Optronics si však vyhradzuje právo odmietnuť bezplatné opravy v nasledujúcich prípadoch v rámci záručnej doby:

(1) Škody spôsobené prírodnými faktormi (napr. blesk, prach) alebo vplyvmi prostredia.

(2) Poruchy v dôsledku nesprávnej obsluhy používateľom.

(3) Zjavné fyzické poškodenie spôsobené ľudskou chybou.

(4) Neoprávnená demontáž, úprava alebo oprava.

(5) Pozmenené alebo neúplné záručné štítky na kryte.

(6) Poškodenie alebo strata počas prepravy.
