840nm 20mW SLED širokopásmový svetelný zdroj

Obsah

1. Predstavenie 840nm 20mW SLED širokopásmového svetelného zdroja

2. Technické špecifikácie

3. Vlastnosti produktu

4. Typické aplikácie

5. Štandardné príslušenstvo

6. Príručka bezpečnej prevádzky

7. Informácie o objednávke

8. Datasheet a testsheet

9. Podmienky cenovej ponuky a platby

10. Dodacia lehota

11. Poznámky k prevádzke a údržbe

12. Zabezpečenie kvality a popredajný servis

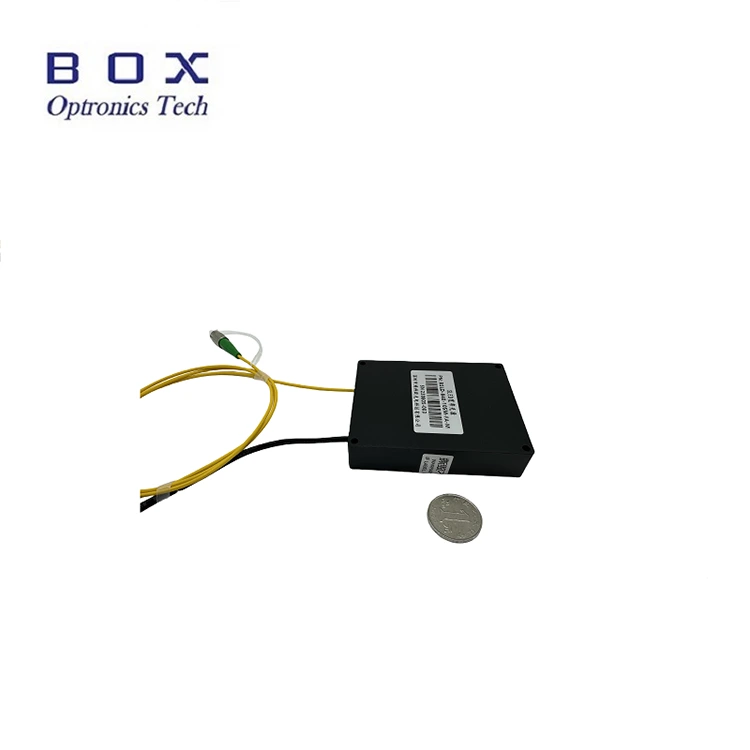

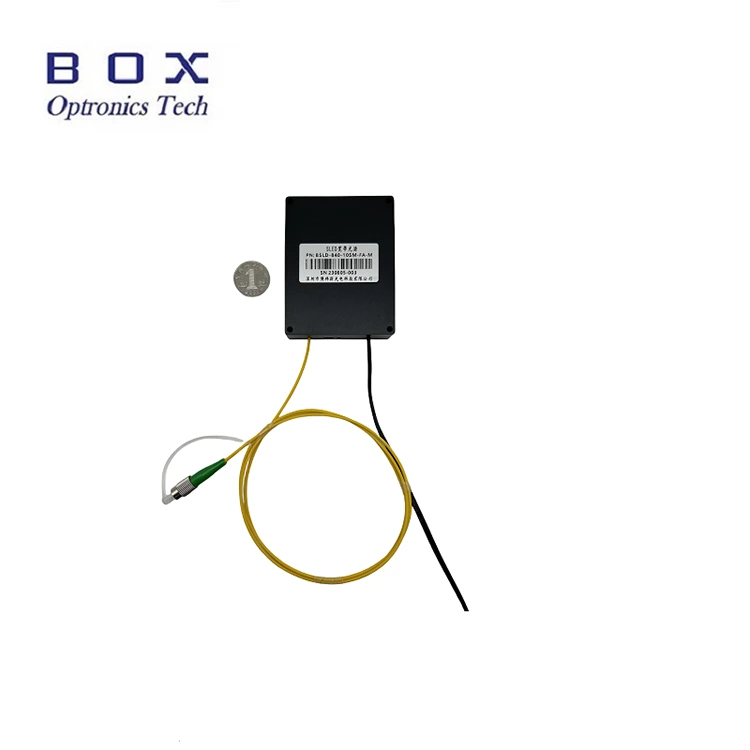

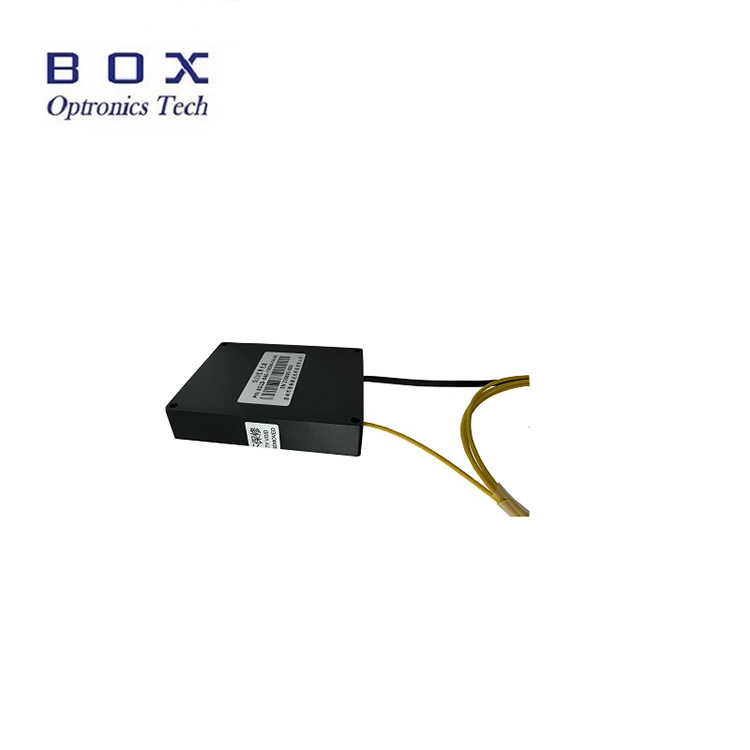

Predstavenie produktu

Toto je 840nm 20mW širokopásmový svetelný zdroj SLED využívajúci technológiu superluminiscenčných diód, s výstupným výkonom nad 20mW, šírkou pásma -3dB nad 45nm, plochým spektrom, nízkym zvlnením a vynikajúcou dlhodobou stabilitou. Podporuje stolové a modulárne konfigurácie s komunikačným rozhraním a monitorovacím softvérom pre priemyselnú a medicínsku integráciu. Vhodné pre priemyselné OCT, snímanie vlákien a lekárske zobrazovanie. Používajte s menovitým napätím, regulujte teplotu a vlhkosť, zabezpečte dobrý odvod tepla, zabráňte preťaženiu výstupu a kontaminácii.

Špecifikácie produktu

Vlastnosti produktu

● Nízke spektrálne zvlnenie;

● 20 mW Vysoký výstupný výkon;

● Modulové/stolové duálne konfigurácie s monitorovaním komunikácie pre jednoduchú integráciu;

● Podporuje prispôsobenie vlákna SM/PM pre rôzne optické systémy.

Aplikácie produktov

● Priemyselné ZKÚ;

● Očné OCT;

● Kalibrácia vláknových zariadení a systémy testovania pasívnych komponentov.

Podrobnosti o produkte

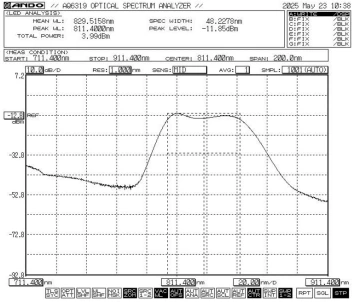

● Typické spektrum: -3dB Šírka pásma Min.45 / Typ.48

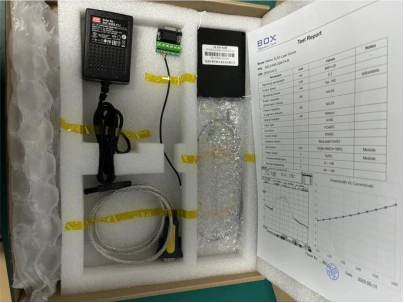

● Štandardné príslušenstvo

Prevádzkové kroky

Krok 1.Vybalenie: Pred montážou skontrolujte, či je všetko príslušenstvo kompletné, vrátane modulu svetelného zdroja SLED, dátového kábla USB, kábla zeleného portu, napájacieho adaptéra, správy o teste atď.

Krok 2.Napájanie: Pripojené k jednosmernému spínanému zdroju napájania alebo regulovanému zdroju napájania, ktorý spĺňa ich požiadavky na napájanie. Používajte iba originálny zodpovedajúci napájací adaptér (DC 5V alebo DC12V). Nesprávne napájacie adaptéry môžu poškodiť zdroj svetla. (Napájací adaptér sa dodáva podľa miestnych noriem napätia.)

Krok 3.Pripojenie výstupného vlákna: Otvorte protiprachový uzáver na konektore alebo prírube vlákna, skontrolujte koncovú plochu vlákna a po potvrdení, že nedochádza k znečisteniu a poškodeniu, pripojte vlákno alebo spojte vlákno k testovanému zariadeniu alebo meraču výkonu.

Setp4.Pripojenie k hostiteľskému počítaču: Použite zelený portový kábel a dátový kábel USB-RS485 DB9 na prepojenie 840nm 20mW širokopásmového svetelného zdroja SLED a počítača; počítač musí najprv nainštalovať vyhradený ovládač sériového portu na identifikáciu dátového kábla sériového portu USB-RS485, inak sa softvér hostiteľského počítača a modul svetelného zdroja nebudú dať správne pripojiť a komunikovať. Požiadajte Box Optronics o ovládač.

Krok 5.Riadiaci softvér: Box Optronics poskytuje sériový príkaz alebo PC softvér na ovládanie LD prúdu a LD teploty 840nm 20mW SLED širokopásmového svetelného zdroja. Vyberte správny port, nastavte prúd a teplotu a potom kliknite na tlačidlo Otvoriť. (Aby ste predišli poškodeniu, pri prvom uvedení do prevádzky pomaly zvyšujte prúd meniča. Nenapájajte ihneď plný prúd.)

Krok 6.Po použití kliknite na tlačidlo zatvorenia, vypnite napájanie a odpojte optické pripojenie.

Informácie o objednávke

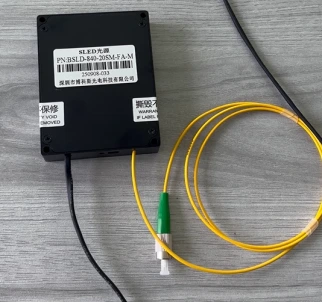

napr.: BSLD-840-205SM-FA-M

(Informácie o objednávke: 840nm 20mW SLED širokopásmový svetelný zdroj, šírka pásma -3dB okolo 50nnm, s vláknom SM CS 780, balík modulov).

Pre ďalšie prispôsobené požiadavky kontaktujte: sales06@boxoptronics.com

Datasheet a Testovací hárok

Datasheet

Testovací hárok

Podmienky cenovej ponuky a platby

● Podmienky cenovej ponuky

(1) EXW:

Ak máte účet DHL/UPS/FedEx, spoločnosť Box Optronics navrhuje použiť EXW. Posielame cez váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Ak nemáte účet, zaplaťte cenu za dopravu produktov vopred.

● Platobné podmienky

PayPal a T / T sú k dispozícii.

Dodacia lehota

Výroba trvá približne 10 pracovných dní. (Ak sú nejaké na sklade, bude doručené rýchlejšie.)

Medzinárodná logistika môže trvať 3-5 pracovných dní.

Poznámky k prevádzke a údržbe

● Vyhnite sa častému pripájaniu/odpájaniu konektorov vlákien, aby ste predišli hromadeniu prachu a poškodeniu koncových častí.

● Očistite konektory vlákien utierkou nepúšťajúcou vlákna a pred pripojením ich skontrolujte detektorom zakončenia vlákien. Vlákna vždy pripájajte/odpájajte bez napájania, aby ste predišli spáleniu koncovky. Nepoužité konektory zakryte krytkami proti prachu.

● Zariadenie skladujte v suchom prostredí bez vlhkosti.

Zabezpečenie kvality a popredajný servis

● Záručná doba:

Bezplatná oprava alebo výmena chýb spôsobených človekom do 1 roka od zakúpenia. Platené služby údržby dostupné po 1 roku.

● Výnimky z bezplatnej záruky:

Počas bezplatnej záručnej doby budú poskytnuté bezplatné opravy alebo náhradné služby pre chyby spôsobené problémami s kvalitou produktu. Spoločnosť Box Optronics si však vyhradzuje právo odmietnuť bezplatné opravy v nasledujúcich prípadoch v rámci záručnej doby:

(1) Škody spôsobené prírodnými faktormi (napr. blesk, prach) alebo vplyvmi prostredia.

(2) Poruchy v dôsledku nesprávnej obsluhy používateľom.

(3) Zjavné fyzické poškodenie spôsobené ľudskou chybou.

(4) Neoprávnená demontáž, úprava alebo oprava.

(5) Pozmenené alebo neúplné záručné štítky na kryte.

(6) Poškodenie alebo strata počas prepravy.
