1060nm 5mW SLED laserová dióda

Obsah

1. Predstavenie 1060nm 5mW SLED laserovej diódy

2. Technické špecifikácie

3. Vlastnosti produktu

4. Typické aplikácie

5. Príklad balenia

6. Informácie o objednávke

7. Datasheet

8. Podmienky cenovej ponuky a platby

9. Dodacia lehota

10. Poznámky k prevádzke

11. Zabezpečenie kvality a popredajný servis

Predstavenie produktu

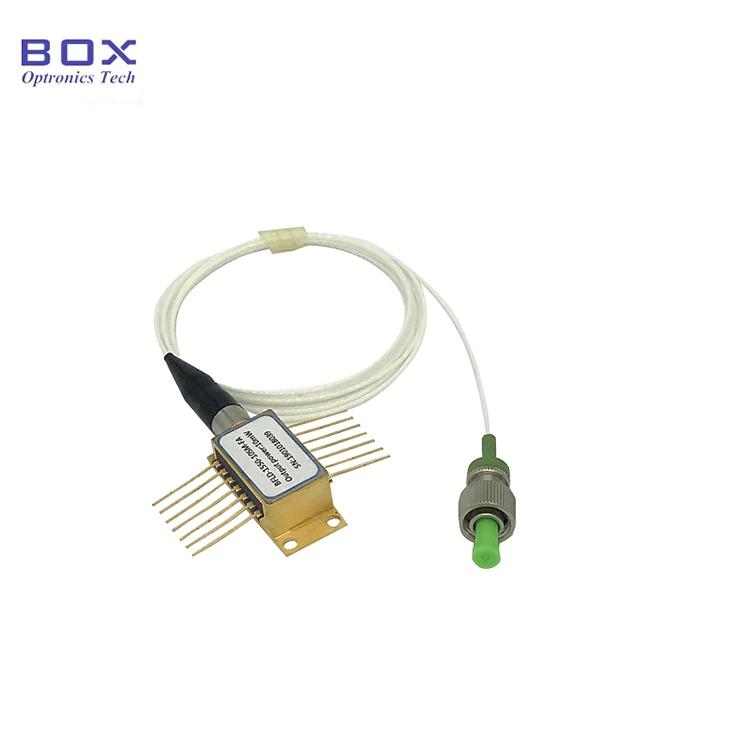

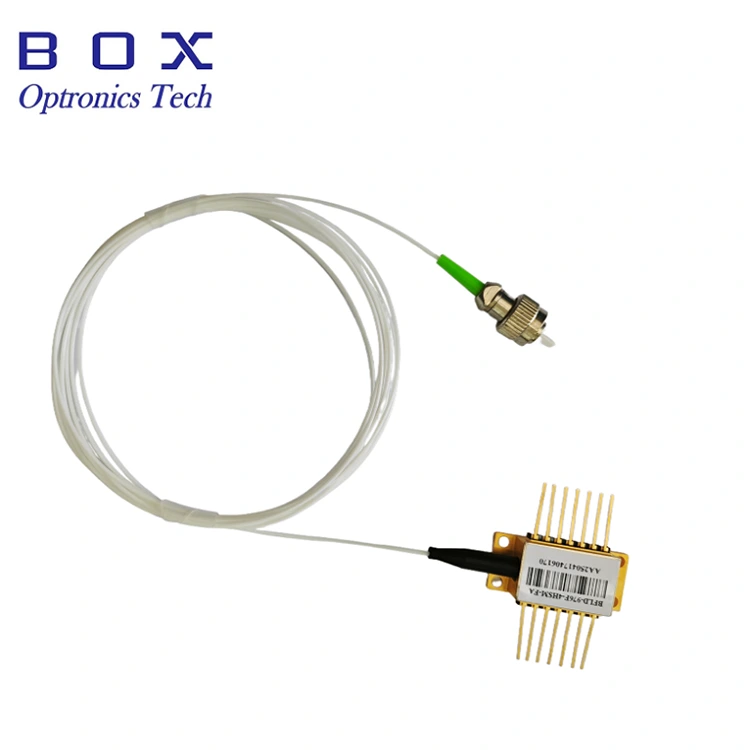

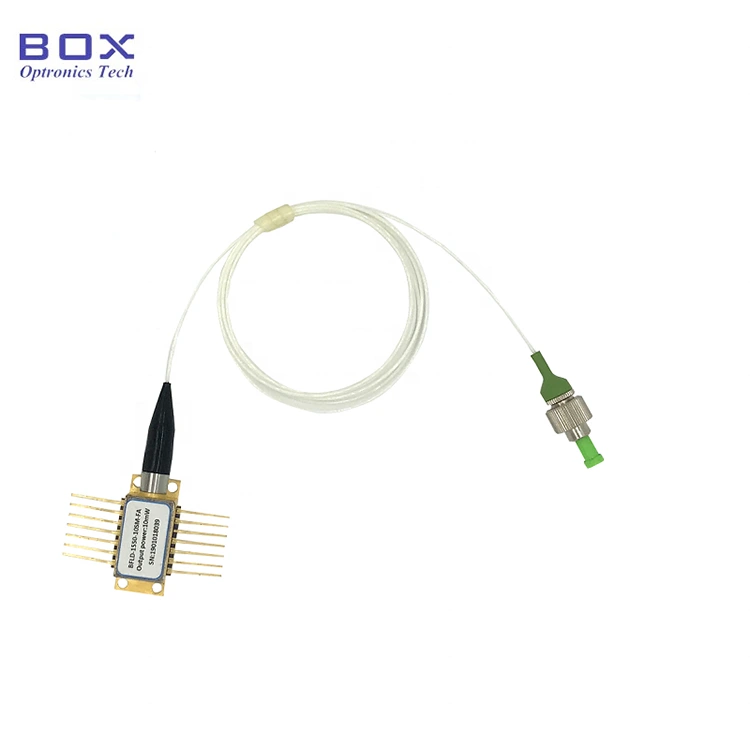

Jedná sa o 1060nm 5mW SLED laserovú diódu so 14-pinovým motýľovým balením. Má výstupný výkon až 5 mW, šírku pásma cez 15 nm a 3 dB a integruje TEC a termistor pre stabilné a plynulé spektrum. Vhodné pre optickú koherentnú tomografiu (OCT). Ak kolíky vyžadujú spájkovanie, teplota spájkovania nesmie prekročiť 260 °C a čas spájkovania nesmie presiahnuť 10 sekúnd.

Špecifikácie produktu

Vlastnosti produktu

● SM Hi1060 alebo PM980 pigtail;

● Výstupný výkon až 5 mW;

● 14-kolíkový BTF balík s TEC a Monitor PD.

Aplikácie produktov

● Gyroskopy z optických vlákien;

● Systém snímania optických vlákien;

● Systém optických zariadení.

Podrobnosti o produkte

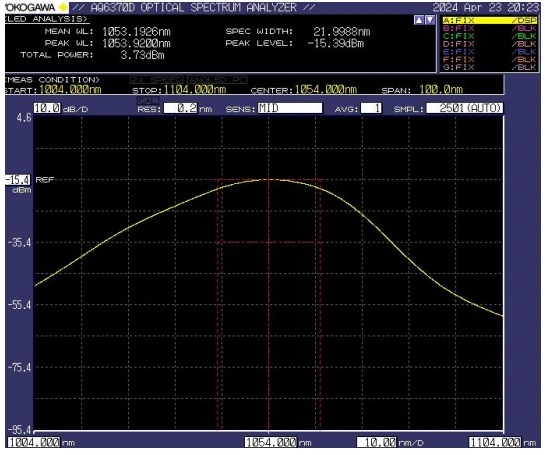

● Typické spektrum: -3dB Šírka pásma Min.15nm / Typ.20nm

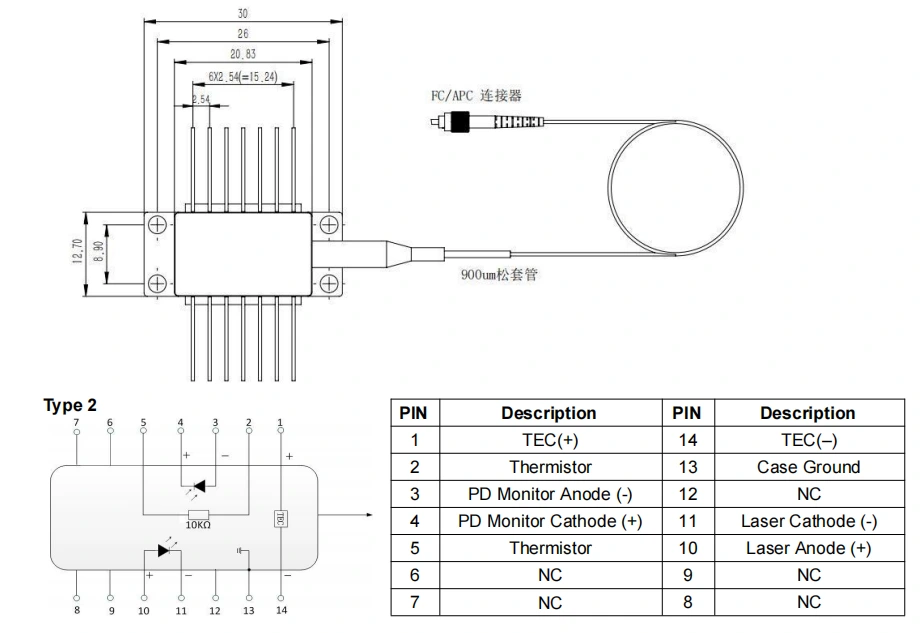

● Výkres balenia a definícia PIN-OUT (jednotka: mm) - 1060nm 5mW laserová dióda SLED

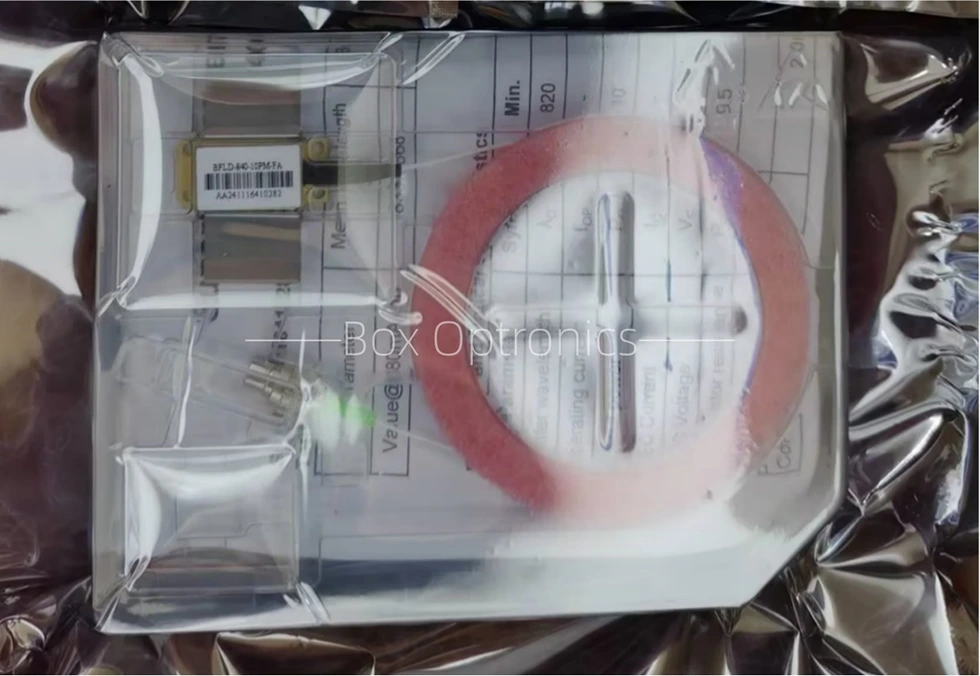

● Príklad balenia

* Samostatné zariadenie; žiadny vstavaný ovládač (voliteľný externý ovládač).

Informácie o objednávke

napr.: BFSLD-1060-5SM-FA

(Informácie o objednávke: 1060nm 5mW SLED laserová dióda, motýľové balenie, s vláknom SM Hi1060, FC/APC konektor).

Pre ďalšie prispôsobené požiadavky kontaktujte: sales06@boxoptronics.com

Datasheet

Datasheet

Podmienky cenovej ponuky a platby

● Podmienky cenovej ponuky

(1) EXW:

Ak máte účet DHL/UPS/FedEx, spoločnosť Box Optronics navrhuje použiť EXW. Posielame cez váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Ak nemáte účet, zaplaťte cenu za dopravu produktov vopred.

● Platobné podmienky

PayPal a T / T sú k dispozícii.

Dodacia lehota

Výroba trvá približne 10 pracovných dní. (Ak sú nejaké na sklade, bude doručené rýchlejšie.)

Medzinárodná logistika môže trvať 3-5 pracovných dní.

Poznámky k prevádzke

● Počas prevádzky toto zariadenie vyžaruje laserový lúč vysokej intenzity; nepozerajte sa priamo do konca vlákna, pretože to môže spôsobiť poranenie očí.

● Toto zariadenie je citlivé na elektrostatický náboj; preto sa počas balenia, prepravy a používania vyžaduje prísne dodržiavanie antistatických ochranných opatrení. Okrem toho je potrebné prijať opatrenia na zabránenie prepätiam v napájacom zdroji, pretože v opačnom prípade môže dôjsť k trvalému poškodeniu zariadenia (napr. zaistenie správneho uzemnenia zariadenia a nosenie antistatického remienka na zápästie).

● Optické vlákna sú krehké; nepoužívajte vlákno na ťahanie zariadenia. Pri vkladaní alebo vyberaní zariadenia z objímky nevyvíjajte tlak ani neťahajte za puzdro umiestnené v zadnej časti krytu zariadenia. Pri zariadeniach vybavených konektormi sa uistite, že zariadenie aj optický konektor sú počas inštalácie alebo demontáže zdvihnuté súčasne.

● Ak kolíky vyžadujú spájkovanie, teplota spájkovania nesmie prekročiť 260°C a čas spájkovania nesmie presiahnuť 10 sekúnd. Osobitná pozornosť sa musí venovať nasledovnému: počas procesu spájkovania musí byť zariadenie v stave bez napájania a spájkovačka musí byť správne uzemnená.

● Počas procesu zapínania nikdy nepoužívajte priamo vysoký prúd, pretože hrozí poškodenie čipu. Namiesto toho zapnite zariadenie na úrovni prúdu blízkej prahu čipu a potom postupne zvyšujte prúd v malých prírastkoch, kým sa nedosiahne požadovaná úroveň.

● Pred zapnutím všetkých komponentov najskôr aktivujte chladič a potom postupujte s postupnými krokmi zapínania, aby ste zabránili prehriatiu a preťaženiu čipu.

Zabezpečenie kvality a popredajný servis

● Záručná doba:

Bezplatná oprava alebo výmena chýb spôsobených človekom do 1 roka od zakúpenia. Platené služby údržby dostupné po 1 roku.

● Výnimky z bezplatnej záruky:

Počas bezplatnej záručnej doby budú poskytnuté bezplatné opravy alebo náhradné služby pre chyby spôsobené problémami s kvalitou produktu. Spoločnosť Box Optronics si však vyhradzuje právo odmietnuť bezplatné opravy v nasledujúcich prípadoch v rámci záručnej doby:

(1) Škody spôsobené prírodnými faktormi (napr. blesk, prach) alebo vplyvmi prostredia.

(2) Poruchy v dôsledku nesprávnej obsluhy používateľom.

(3) Zjavné fyzické poškodenie spôsobené ľudskou chybou.

(4) Neoprávnená demontáž, úprava alebo oprava.

(5) Pozmenené alebo neúplné záručné štítky na kryte.

(6) Poškodenie alebo strata počas prepravy.
