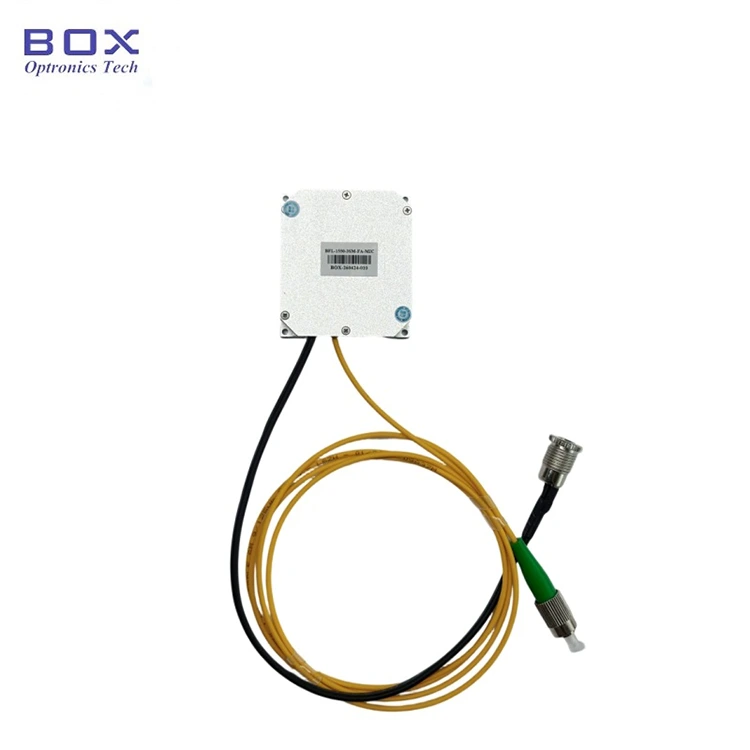

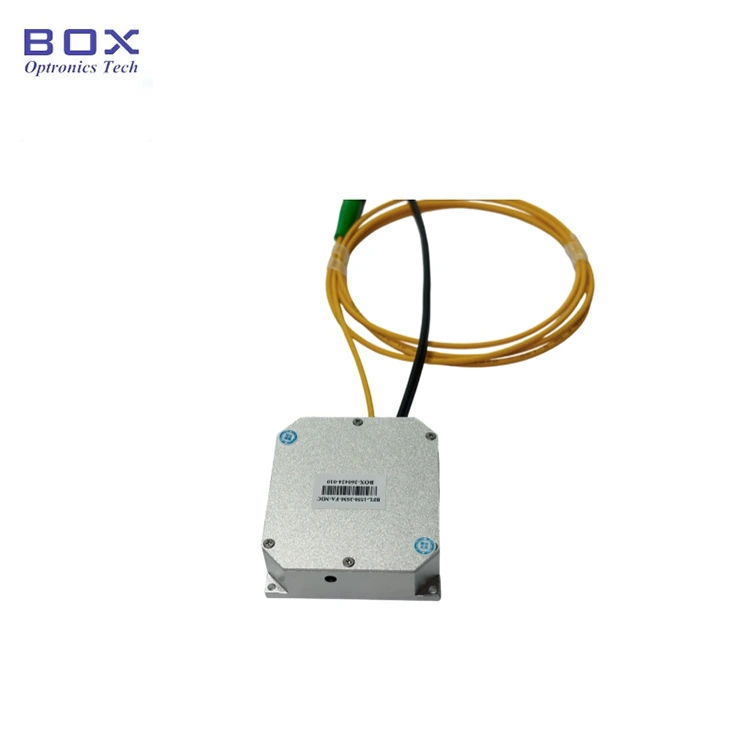

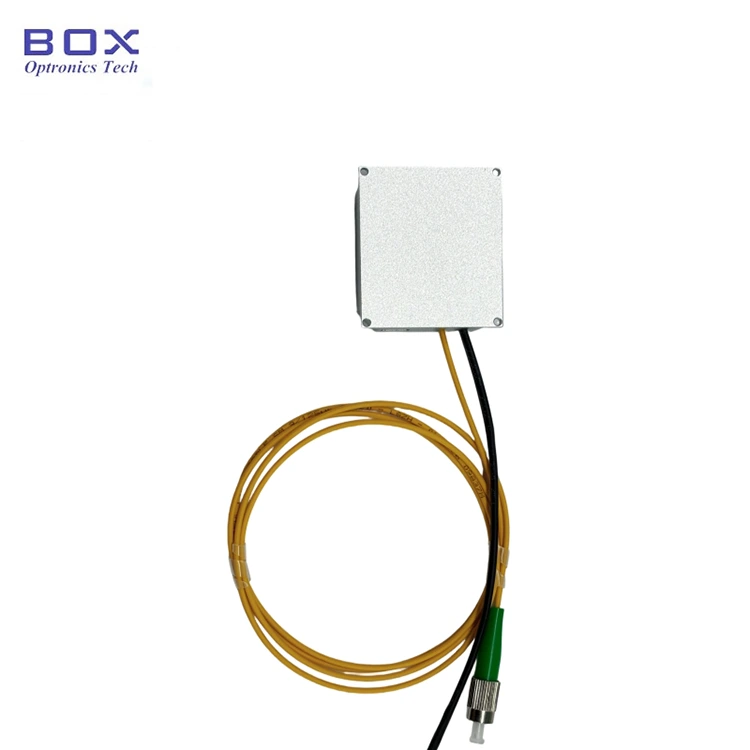

Ide o 1550nm SLD širokopásmový mikromodul svetelného zdroja využívajúci technológiu superluminiscenčných diód, s výstupným výkonom 3mW a 10mW voliteľne, šírkou pásma -3dB nad 30nm, plochým spektrom, nízkym zvlnením a vynikajúcou dlhodobou stabilitou. K dispozícii sú SM vlákna a PM vlákna. Podporuje komunikačné rozhranie RS485 a monitorovací softvér pre systémovú integráciu. Kompaktný rozmer je len 46,6 x 51,6 x 15 mm.
|
Parametre |
Jednotka |
hodnoty |
Poznámky |
|
|
Prevádzková vlnová dĺžka |
nm |
1550 |
±20 |
|
|
Výstupný výkon |
mW |
>3 |
>10 |
|
|
- Šírka pásma 3dB |
nm |
>30 |
|
|
|
Krátkodobá stabilita |
dB |
≤±0,02/15 min |
|
|
|
Dlhodobá stabilita |
dB |
≤±0,05/8 hodín |
|
|
|
Optický izolátor |
dB |
Bez |
modul |
|
|
Pigtailové vlákno |
- |
SMF-28e/PM1550 |
FC/APC |
|
|
Komunikačné rozhranie |
- |
DB9 Female (RS485) |
modul |
|
|
Napájanie |
- |
5 V DC, < 15 W |
modul |
|
|
Rozmery |
mm |
46,6 (Š) × 51,6 (H) × 15 (V) |
modul |
|
|
Prevádzková teplota |
℃ |
-5 ~ +55 |
|
|
|
Prevádzková vlhkosť |
% |
0~70% |
|
|
● Malá veľkosť; l
● široké spektrum;
● Nízke spektrálne zvlnenie;
● DB9 Female (RS485) komunikácia pre jednoduchú integráciu.
● Optická koherentná tomografia (OCT);
● lekárske zobrazovanie;
● Optický gyroskop (FOG).

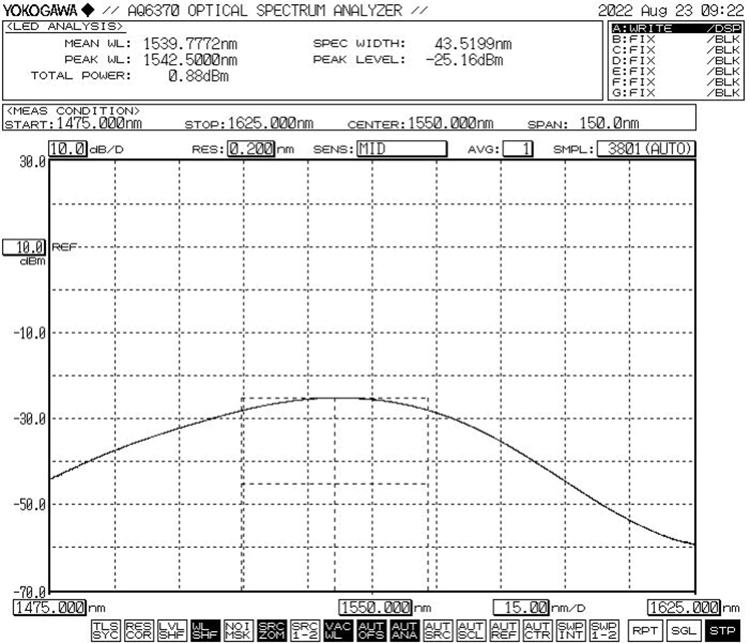

● Typické spektrum: -3dB Šírka pásma Min.30nm

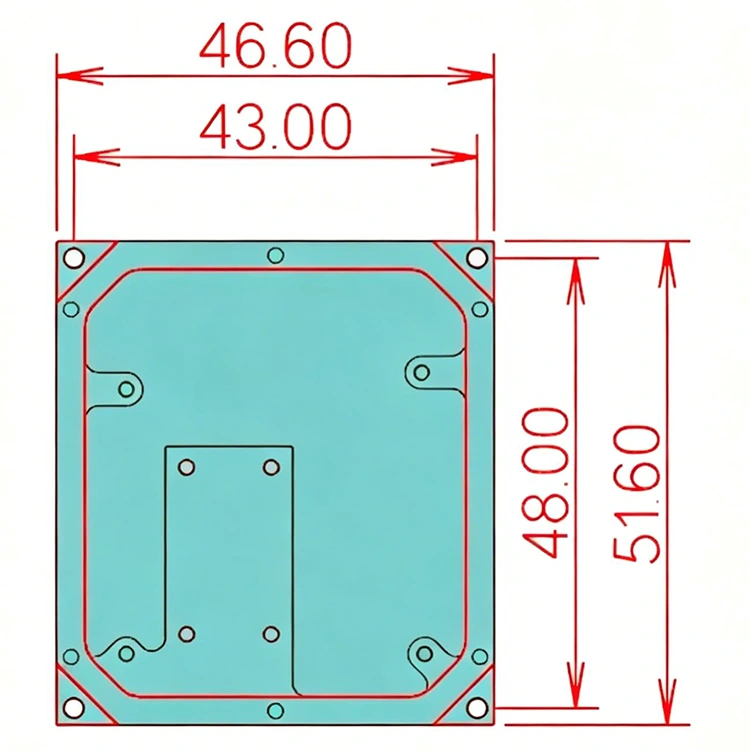

● Rozmery (mm): 46,6 (Š) × 51,6 (H) × 15 (V)
Krok 1. Vybalenie: Pred montážou skontrolujte, či je kompletné príslušenstvo.
Krok 2. Napájanie: Pripojené k jednosmernému spínanému zdroju napájania alebo regulovanému zdroju napájania, ktorý spĺňa ich požiadavky na napájanie. Používajte len originálny zodpovedajúci napájací adaptér (DC 5V alebo DC12V). Nesprávne napájacie adaptéry môžu poškodiť zdroj svetla. (Napájací adaptér sa dodáva podľa miestnych noriem napätia.)
Krok 3. Pripojenie výstupného vlákna: Otvorte kryt proti prachu na konektore alebo prírube vlákna, skontrolujte koncovú plochu vlákna a po potvrdení, že nedochádza k znečisteniu a poškodeniu, pripojte vlákno alebo spojte vlákno s testovaným zariadením alebo meračom výkonu.
Setp4. Pripojenie k hostiteľskému počítaču: Použite zelený portový kábel a dátový kábel USB-RS485 DB9 na prepojenie 1550nm SLD širokopásmového mikromodulu svetelného zdroja a počítača; počítač musí najprv nainštalovať vyhradený ovládač sériového portu na identifikáciu dátového kábla sériového portu USB-RS485, inak sa softvér hostiteľského počítača a modul svetelného zdroja nebudú dať správne pripojiť a komunikovať. Požiadajte Box Optronics o ovládač.
Krok 5. Riadiaci softvér: Box Optronics poskytuje sériový príkaz alebo PC softvér na ovládanie LD prúdu a LD teploty 1550nm SLD širokopásmového mikromodulu svetelného zdroja. Vyberte správny port, nastavte prúd a teplotu a potom kliknite na tlačidlo Otvoriť. (Aby ste predišli poškodeniu, pri prvom uvedení do prevádzky pomaly zvyšujte prúd meniča. Neaplikujte ihneď plný prúd.)
Krok 6. Po použití kliknite na tlačidlo zatvorenia, vypnite napájanie a odpojte optické pripojenie.
|
Meno |
Vlnová dĺžka |
Výstupný výkon |
Typ vlákna |
Konektor |
Rozmer |
|
BSLD |
-XXX |
-XX |
XX |
-XX |
-X |
|
Svetelný zdroj SLD |
1550:1550 nm |
03:03 mW 10:10 mW |
SM:SMF-28e PM: PM1550 |
FA: FC/APC Iné |
MIC: Mikromodul |
napr.: BSLD-1550-10SM-FA-MIC
(Informácie o objednávke: 1550nm SLD širokopásmový svetelný zdroj mikromodul, výstupný výkon 10 mW, s vláknom SMF-28e, FC/APC konektor).
Pre ďalšie prispôsobené požiadavky kontaktujte: sales06@boxoptronics.com
● Podmienky cenovej ponuky
(1) EXW:
Ak máte účet DHL/UPS/FedEx, Box Optronics odporúča používať EXW. Posielame cez váš účet; neúčtujeme náklady na dopravu.
(2) DAP:
Ak nemáte účet, zaplaťte cenu za dopravu produktov vopred.
(3) Iné
● Platobné podmienky
PayPal a T / T sú k dispozícii.
Výroba: 10 – 15 pracovných dní. (Ak sú nejaké na sklade, bude doručené rýchlejšie.)
Medzinárodná logistika: 3-5 pracovných dní.
● Očistite konektory vlákien utierkou nepúšťajúcou vlákna a pred pripojením ich skontrolujte detektorom zakončenia vlákien. Vlákna vždy pripájajte/odpájajte bez napájania, aby ste predišli spáleniu koncovky. Konektory optických vlákien musia byť zakryté protiprachovými krytkami.
● Ak je potrebné pripojiť výstupné vlákno k inému vláknu, odporúča sa použiť zváračku.
● Vykonajte opatrenia proti vlhkosti, prachu a korózii; skladujte na suchom mieste.

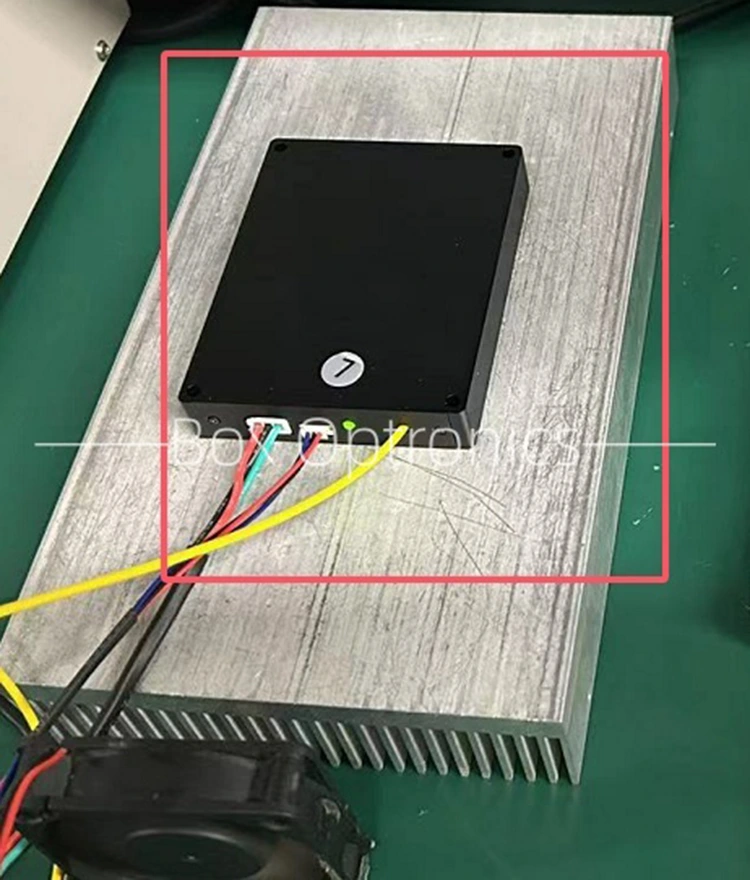

● Pri dlhodobom používaní ho položte na chladič.
● Záručná doba:
Bezplatná oprava alebo výmena chýb spôsobených človekom do 1 roka od zakúpenia. Platené služby údržby dostupné po 1 roku.
● Výnimky z bezplatnej záruky:
Počas bezplatnej záručnej doby budú poskytnuté bezplatné opravy alebo náhradné služby pre chyby spôsobené problémami s kvalitou produktu. Spoločnosť Box Optronics si však vyhradzuje právo odmietnuť bezplatné opravy v nasledujúcich prípadoch v rámci záručnej doby:
(1) Škody spôsobené prírodnými faktormi (napr. blesk, prach) alebo vplyvmi prostredia.
(2) Poruchy v dôsledku nesprávnej obsluhy používateľa.
(3) Zjavné fyzické poškodenie spôsobené ľudskou chybou.
(4) Neoprávnená demontáž, úprava alebo oprava.
(5) Pozmenené alebo neúplné záručné štítky na kryte.
(6) Poškodenie alebo strata počas prepravy.
