1064nm 20kHz ultra-úzky vláknový laser

Obsah

1. Zavedenie 1064nm 20kHz ultra-úzky vláknový laser

2. Technická Špecifikácie

3. Vlastnosti produktu

4. Typické aplikácie

5. Podrobnosti o produkte

6. Príručka bezpečnej prevádzky

7. Informácie o objednávke

8. Datasheet a testsheet

9. Podmienky cenovej ponuky a platba

10. Dodacia lehota

11. Poznámky k prevádzke a Údržba

12. Zabezpečenie kvality a Popredajný servis

Predstavenie produktu

Toto je 1064nm 20kHz ultratenké vlákno s šírkou linky Laser, ktorý využíva štruktúru dutín DFB s optickými vláknami, na výstupe a jediný pozdĺžny režim s úzkou šírkou kontinuálnej vlny lasera v 1064nm vlnové pásmo. Výstupný výkon 50/100/200/500/1000 mW je voliteľný. to podporuje stolové a modulárne konfigurácie s komunikáciou RS232 rozhranie a monitorovací softvér pre systémovú integráciu. Vhodné pre LiDAR, hydroakustika a distribuované snímanie optických vlákien.

Produkt Špecifikácie

Vlastnosti produktu

● Spektrálny šírka linky ≤ 20 kHz;

● Celovláknité DFB rezonančná dutina;

● Vlnová dĺžka stabilný bez preskakovania režimov.

Aplikácie produktov

● LiDAR;

● Akustické senzory,hydrofóny;

● Vláknina Optické distribuované snímanie.

Produkt Podrobnosti

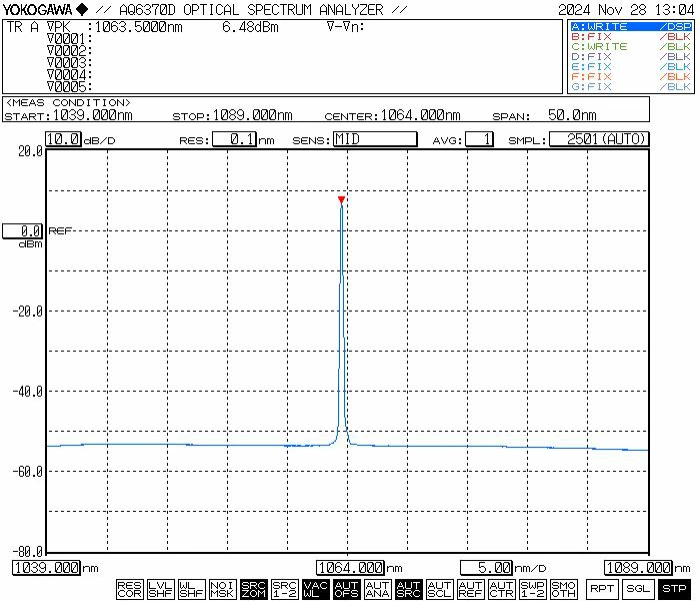

● Typické spektrum: 1064nm

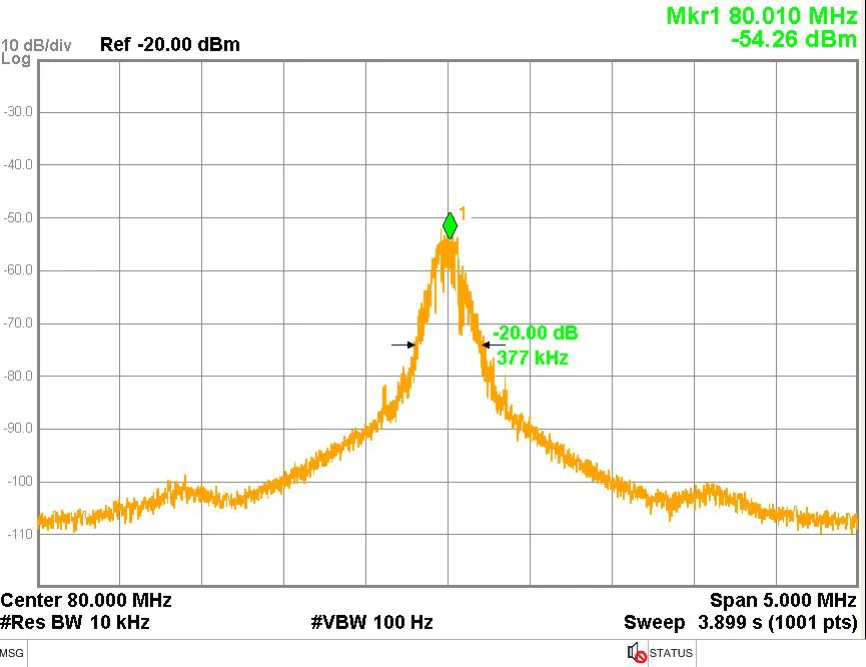

● Typická šírka čiary: 3dB spektrálna šírka čiary ≤ 20 kHz (rovná sa šírka čiary 20dB / 20)

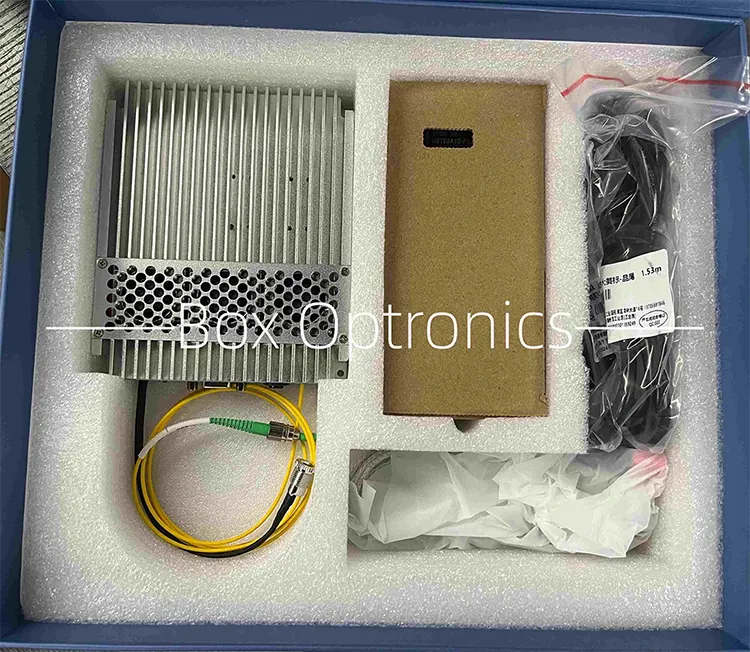

● Príklad balenia

Prevádzka Pokyny

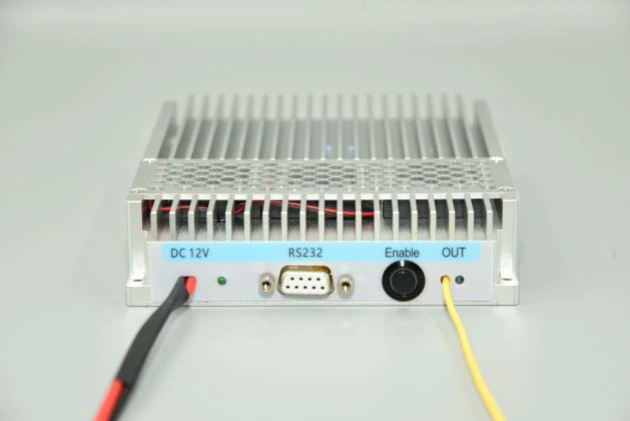

Krok 1. Vzhľad: Modul obsahuje a napájací konektor, indikátor napájania, komunikačné rozhranie RS232, výstup aktivačný spínač a optický port laserového výstupu.

Krok 2. Napájanie: Používa napájací port štandardný DC 5,5 × 2,1 mm rozhranie. Používajte iba originálny zodpovedajúci napájací adaptér (DC 5V alebo DC12V). Nesprávne napájacie adaptéry môžu poškodiť zdroj svetla. Napájací konektor v tvare U kábel na pripojenie k spínaciemu zdroju je k dispozícii na požiadanie na adrese čas nákupu.

Krok 3. Pripojenie optického vlákna Prepojka: Odstráňte kryt proti prachu z konektora vlákna, skontrolujte koncovú plochu kontaminácii alebo poškodeniu a pred pripojením k iným zaistite čistotu vláknové zariadenia alebo testovacie zariadenia. Pre modely s vysokým výkonom je to fúzne spájanie odporúčané.

Setp4.Pripojenie modulu k hostiteľovi Počítač: Na pripojenie modulu použite priložený sériový dátový kábel USB-RS232 počítač. Nainštalujte vyhradený sériový ovládač (poskytnutý v výrobca), aby sa umožnila komunikácia. Bez ovládača, hostiteľského softvéru nemožno pripojiť k modulu.

Krok 5. Softvér: hostiteľský softvér umožňuje nastavenie výstupného výkonu a ovládanie laserového výstupu cez tlačidlo "SoftActive" (pozri schému rozhrania nižšie). Softvér zobrazuje nastavený prúd čerpadla, výstupný výkon a stav monitorovania teploty.

Krok 6. Špecifické softvérové operácie: Ako je znázornené na diagrame, po spustení hostiteľa počítačového softvéru, najprv vyberte správne číslo sériového portu v "PortList" zoznam sériových portov a kliknite na "OpenPort" tlačidlo na otvorenie sériového portu. "Power" a "LDTemp" okná potom zobrazia aktuálny výstupný výkon modulu a teplotu čerpadla. Zadajte hodnotu prúdu pohonu čerpadla do poľa „Aktuálny“ a kliknite tlačidlo "SET". Nastavenia sa prejavia a zdroj svetla poskytuje optický výkon iba vtedy, keď obe fyzické tlačidlá zapnú svetlo zdrojový modul a tlačidlo "SoftActive" v softvéri sú otočené na. Číslo verzie softvéru hostiteľského počítača sa musí zhodovať so softvérom verzia uvedená v protokole o skúške výrobku; nájdete verziu softvéru v protokole o skúške každého výrobku.

Krok 7. Pamäť parametrov: Nastavenia a stav nakonfigurované pomocou softvéru sú automaticky uložené v module interná pamäť. Ak parametre nie sú potrebné, nie je potrebné pripojenie k hostiteľskému počítaču potrebujú úpravu.

Objednávanie informácie

napr.: NLFL-1064-50-T-SM-M

(Informácie o objednávke: 1064nm 20kHz ultratenký vláknový laser, výstupný výkon 50 mW, výkon nastaviteľný, SM vlákno, balík modulov).

Pre ďalšie prispôsobené požiadavky kontaktujte: sales06@boxoptronics.com

Datasheet a Testovací hárok

Datasheet

Podmienky cenovej ponuky a platba

● Podmienky cenovej ponuky

(1) EXW:

Ak máte účet DHL/UPS/FedEx, Box Optronics vám odporúča použiť EXW. Posielame cez váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Ak nemáte účet, zaplaťte si poštovné vopred produkty.

(3) Iné

● Platobné podmienky

PayPal a T / T sú k dispozícii.

Dodacia lehota

Výroba trvá 10-15 pracovných dní. (Ak tam nejaké sú skladom, bude odoslaná rýchlejšie.)

Medzinárodná logistika môže trvať 3-5 pracovných dní.

Poznámky k prevádzke a Údržba

● Neodporúča sa často zasúvať a odpájať výstup vláknové konektory, aby sa zabránilo kontaminácii prachom, čo môže viesť k zvýšeniu strata pri vložení alebo spálenie koncového čela vláknového konektora.

● Konektory vlákien vyčistite handričkou, ktorá nepúšťa vlákna a skontrolujte pomocou a detektor konca vlákna pred pripojením. Vždy pripojte/odpojte vlákna bez napájania, aby sa predišlo popáleniu čelnej plochy. Optické konektory musia byť pokrytý krytmi proti prachu.

● Ak je potrebné pripojiť výstupné vlákno k inému vláknu, je to tak odporúča sa použiť zváračku.

● Pri spúšťaní najskôr skontrolujte, či je vypínač a kľúčový spínač sú vypnuté a potom pripojte napájanie. Najprv pri vypínaní vypnite kľúčový spínač a po výstupe odpojte napájanie kontrolka zhasne. Nevypínajte priamo napájanie, keď je svetelný zdroj funguje.

● Venujte pozornosť odolnosti voči vlhkosti, prachu a antikorózne a skladujte ho na suchom mieste.

Zabezpečenie kvality a Popredajný servis

● Záručná doba:

Bezplatná oprava alebo výmena defektov spôsobených človekom do 1 rok od kúpy. Platené služby údržby dostupné po 1 roku.

● Výnimky z bezplatnej záruky:

Počas bezplatnej záručnej doby bezplatná oprava alebo výmena budú poskytnuté za chyby spôsobené problémami s kvalitou produktu. Avšak, Box Optronics si vyhradzuje právo odmietnuť bezplatné opravy v nasledujúcom texte prípady v záručnej dobe:

(1) Škody spôsobené prírodnými faktormi (napr. blesk, prach) alebo vplyvy prostredia.

(2) Poruchy v dôsledku nesprávnej obsluhy používateľom.

(3) Zjavné fyzické poškodenie spôsobené ľudskou chybou.

(4) Neoprávnená demontáž, úprava alebo oprava.

(5) Pozmenené alebo neúplné záručné štítky na kryte.

(6) Poškodenie alebo strata počas prepravy.
