1550nm 3kHz ultratenký vláknový laser

Obsah

1. Zavedenie 1550nm 3kHz ultratenký vláknový laser

2. Technická Špecifikácie

3. Vlastnosti produktu

4. Typické aplikácie

5. Podrobnosti o produkte

6. Príručka bezpečnej prevádzky

7. Informácie o objednávke

8. Datasheet a testsheet

9. Podmienky cenovej ponuky a platba

10. Dodacia lehota

11. Poznámky k prevádzke a Údržba

12. Zabezpečenie kvality a Popredajný servis

Predstavenie produktu

Toto je 1550nm 3kHz ultratenké vlákno s šírkou linky Laser využívajúci štruktúru laserovej dutiny DFB s vláknom dopovaným erbiom s výstupom CW výkon 50/100/200/500/1000mW voliteľné, šírka pásma 3dB menej ako 3kHz, vlnová dĺžka stabilný bez preskakovania režimov. Podporuje stolné a modulárne konfigurácie s komunikačným rozhraním RS232 a monitorovacím softvérom pre systém integrácia. Vhodné pre distribuované snímanie a pod.

Produkt Špecifikácie

Vlastnosti produktu

● Spektrálny šírka linky ≤3 kHz;

● Celovláknité DFB rezonančná dutina;

● Vlnová dĺžka stabilný bez preskakovania režimov;

● DB9 Ženská (RS232) komunikácia pre jednoduchú integráciu.

Aplikácie produktov

● LiDAR;

● Akustické senzory, hydrofóny;

● Vláknina Optické distribuované snímanie.

Podrobnosti o produkte

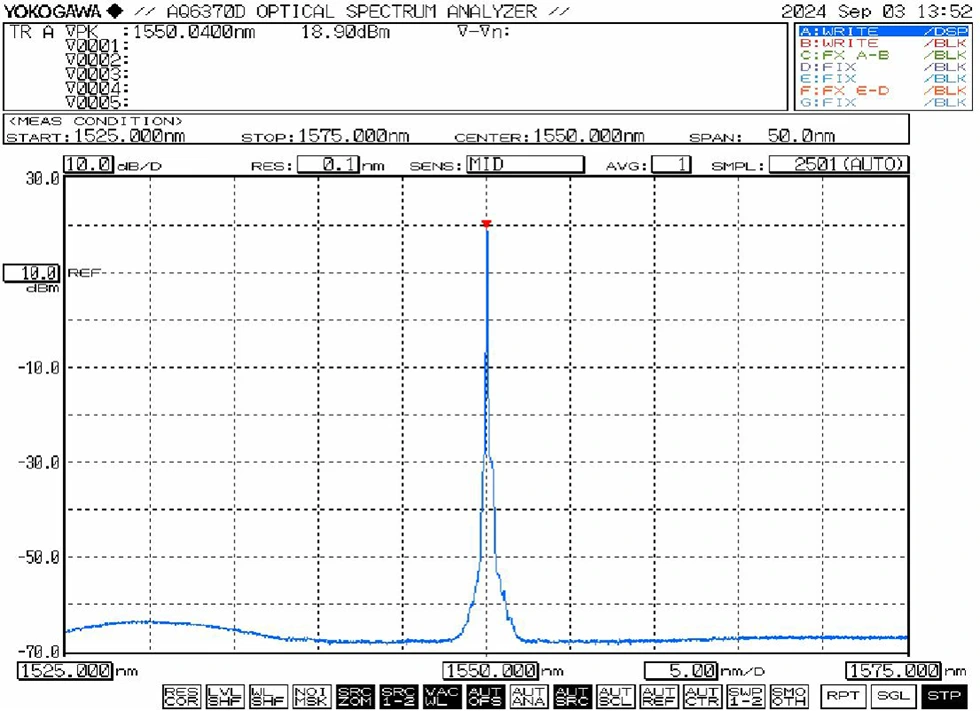

● Typické spektrum: 1550nm

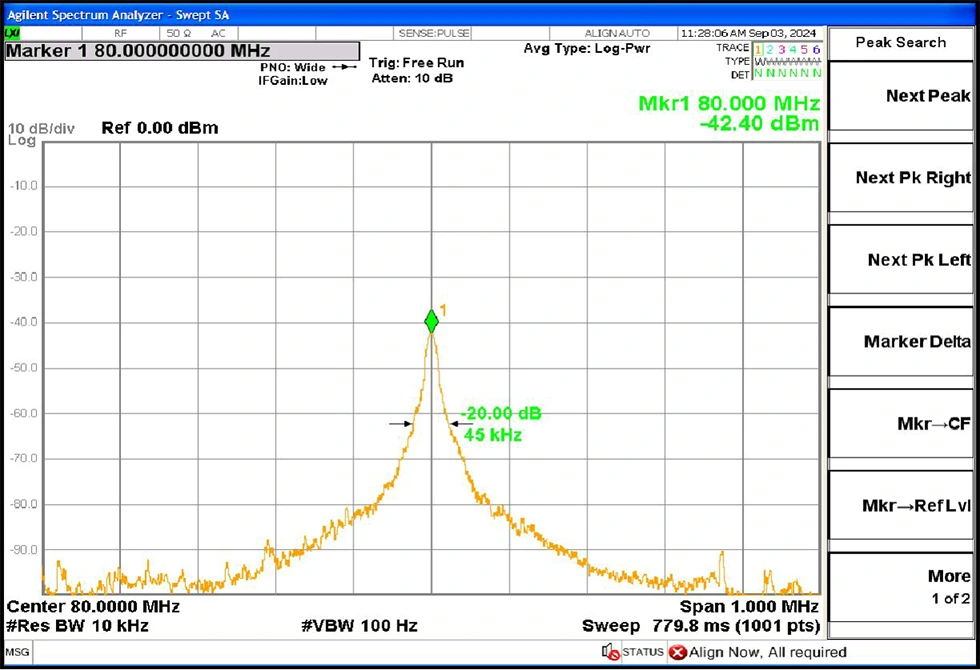

● Typická šírka čiary: 3dB spektrálna šírka čiary ≤ 3 kHz (rovná sa šírka čiary 20dB / 20)

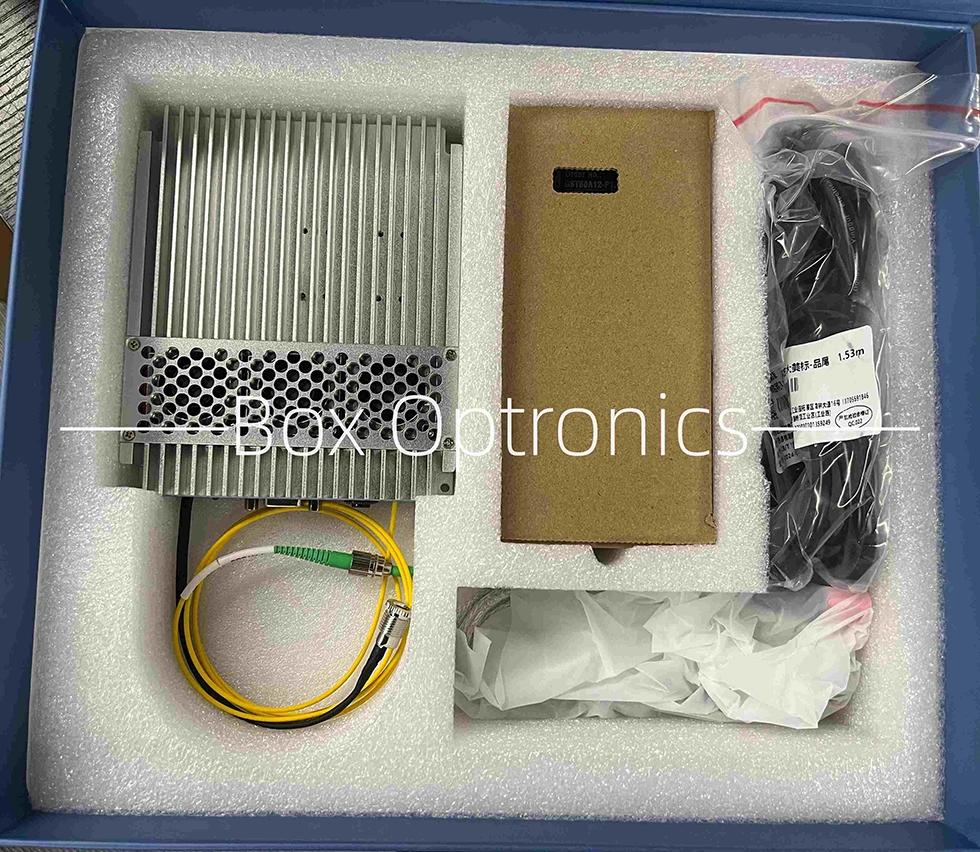

● Príklad balenia

Prevádzka Kroky

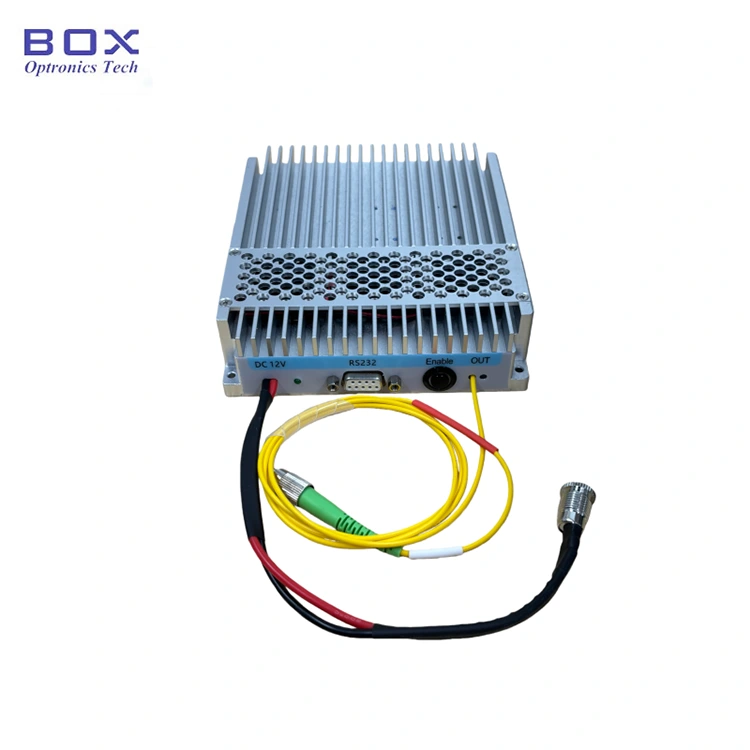

1. Vzhľad: Modul obsahuje napájací konektor, indikátor napájania, RS232 komunikačné rozhranie, prepínač aktivácie výstupu a optický port laserového výstupu.

2.Napájanie Napájanie: Napájací port používa štandardné rozhranie DC5,5×2,1 mm. Používajte iba originálny zodpovedajúci napájací adaptér (DC 5V alebo DC 12V). Nesprávne napájacie adaptéry môžu poškodiť zdroj svetla. V tvare U konektor napájacieho kábla na pripojenie k spínaciemu zdroju je k dispozícii na žiadosť v čase nákupu.

3.Pripojenie prepojka optických vlákien: Odstráňte protiprachový kryt z konektor vlákna, skontrolujte koncovú plochu, či nie je znečistená alebo poškodená, a zaistite čistotu pred pripojením k iným optickým zariadeniam alebo testovacím zariadeniam. Pre pri vysokovýkonných modeloch sa odporúča fúzne spájanie.

4.Pripojenie modul do hostiteľského počítača: Použite priložený Sériový dátový kábel USB-RS232 na pripojenie modulu k počítaču. Nainštalujte vyhradený sériový ovládač (poskytnutý výrobcom) na umožnenie komunikácie. Bez ovládača sa hostiteľský softvér nemôže pripojiť k modulu.

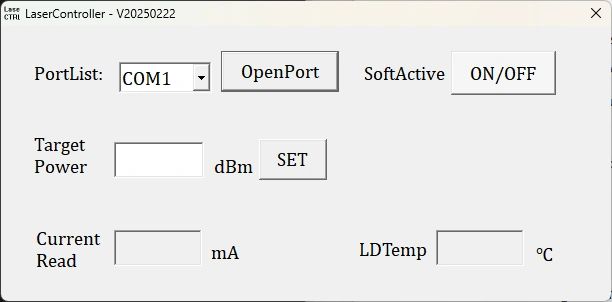

5.Softvér: Hostiteľský softvér umožňuje nastavenie výstupného výkonu a ovládanie laserového výstupu pomocou tlačidlo "SoftActive". Softvér zobrazuje nastavený prúd čerpadla, výstup stav monitorovania výkonu a teploty.

6. Pamäť parametrov: Nastavenia a stav nakonfigurovaný pomocou softvéru sa automaticky ukladá do modulu interná pamäť. Ak parametre nie sú potrebné, nie je potrebné pripojenie k hostiteľskému počítaču potrebujú úpravu.

Objednávanie informácie

napr.: NLFL-1550-50-T-SM-M

(Informácie o objednávke: 1550nm 3kHz ultratenký vláknový laser, 50mW výstupný výkon, nastaviteľný výkon, SM vlákno, balík modulov).

Pre ďalšie prispôsobené požiadavky kontaktujte: sales06@boxoptronics.com

Datasheet a Testovací hárok

Datasheet

Testovací hárok

Podmienky cenovej ponuky a platba

● Podmienky cenovej ponuky

(1) EXW:

Ak máte účet DHL/UPS/FedEx, Box Optronics vám odporúča použiť EXW. Posielame cez váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Ak nemáte účet, zaplaťte si poštovné vopred produkty.

(3) Iné

● Platobné podmienky

PayPal a T / T sú k dispozícii.

Dodacia lehota

Výroba trvá približne 15 pracovných dní. (Ak sú nejaké na sklade, bude doručená rýchlejšie.)

Medzinárodná logistika môže trvať 3-5 pracovných dní.

1. Poznámky k prevádzke a údržbe-1550nm 3kHz ultratenká šírka čiary Vláknový laser

● Vyhnite sa častému pripájaniu/odpájaniu konektorov optických vlákien, aby ste predišli hromadenie prachu a poškodenie čelnej plochy.

● Konektory vlákien vyčistite handričkou, ktorá nepúšťa vlákna a skontrolujte pomocou a detektor konca vlákna pred pripojením. Vždy pripojte/odpojte vlákna bez napájania, aby sa predišlo popáleniu čelnej plochy. Nepoužité konektory zakryte krytkami proti prachu.

● Zariadenie skladujte v suchom prostredí bez vlhkosti.

Zabezpečenie kvality a Popredajný servis

● Záručná doba:

Bezplatná oprava alebo výmena defektov spôsobených človekom do 1 rok od kúpy. Platené služby údržby dostupné po 1 roku.

● Výnimky z bezplatnej záruky:

Počas bezplatnej záručnej doby bezplatná oprava alebo výmena budú poskytnuté za chyby spôsobené problémami s kvalitou produktu. Avšak, Box Optronics si vyhradzuje právo odmietnuť bezplatné opravy v nasledujúcom texte prípady v záručnej dobe:

(1) Škody spôsobené prírodnými faktormi (napr. blesk, prach) alebo vplyvy prostredia.

(2) Poruchy v dôsledku nesprávnej obsluhy používateľom.

(3) Zjavné fyzické poškodenie spôsobené ľudskou chybou.

(4) Neoprávnená demontáž, úprava alebo oprava.

(5) Pozmenené alebo neúplné záručné štítky na kryte.

(6) Poškodenie alebo strata počas prepravy.
