1. Zavedenie 1030nm 200mW 100kHz DFB motýľová laserová dióda
2. Technické špecifikácie
3. Vlastnosti produktu
4. Typické aplikácie
5. Podrobnosti o produkte
6. Informácie o objednávke
7. Datasheet a testsheet
8. Podmienky cenovej ponuky a platby
9. Dodacia lehota
10. Poznámky k prevádzke
11. Zabezpečenie kvality a Popredajný servis

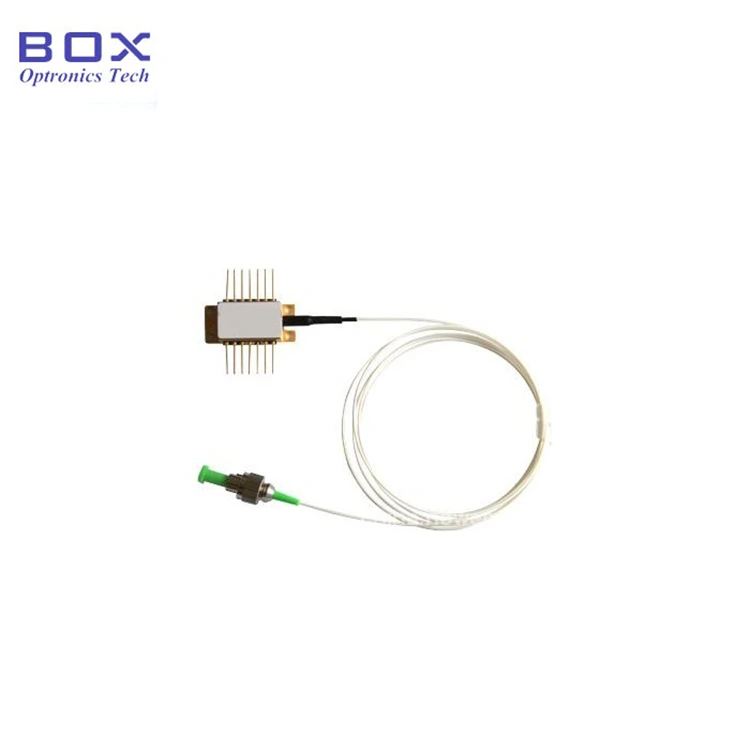

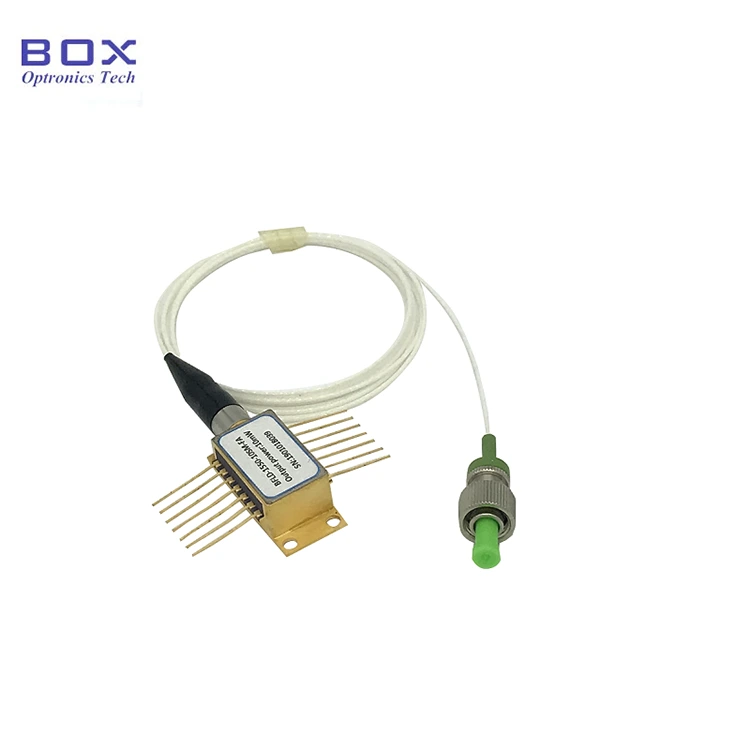

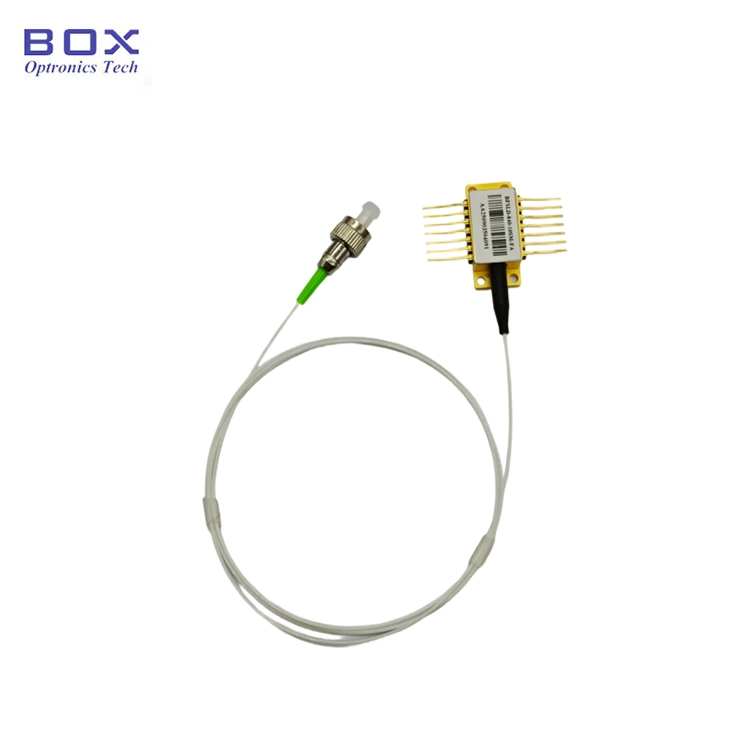

Toto je 1030nm 200mW 100kHz DFB Butterfly Laser Dióda s toleranciou vlnovej dĺžky +/-2nm, 14-kolíkový štandardný motýlik, a vlákno PM980. Vyznačuje sa vysokým výstupným výkonom a úzkou šírkou čiary a integruje TEC a termistor. Vhodné pre optické snímanie a zobrazovanie. Prosím používajte pod ochranou ESD.
|
Parameter |
Symbol |
Podmienka |
Min. |
Typ. |
Max. |
Jednotka |
|
Stredová vlnová dĺžka |
λc |
TL=15～35℃ CW |
1028 |
1030 |
1032 |
nm |
|
Optický výstupný výkon |
PO |
TL = 25 °C |
— |
200 |
— |
mW |
|
Prahový prúd |
ITH |
TL = 25 °C |
— |
45 |
70 |
mA |
|
Prevádzkové napätie |
VOP |
POP = 200 mW (CW) |
— |
— |
2.5 |
V |
|
Prevádzkový prúd |
Iop |
POP = 200 mW (CW) |
— |
300 |
500 |
mA |
|
Šírka čiary |
Δλ |
— |
— |
30 |
100 |
kHz |
|
Potlačenie bočného režimu pomer |
SMSR |
— |
— |
40 |
— |
dB |
|
Zánik polarizácie pomer |
ER |
— |
18 |
— |
— |
dB |
|
Temp.vlnová dĺžka koeficient |
Δλ/ΔT |
— |
— |
0.08 |
— |
nm/°C |
|
Odozva MPD |
IMON/POP |
@-5V predpätie |
1 |
— |
30 |
μA/mW |
|
Odpor termistora |
RTH |
— |
9.5 |
10 |
10.5 |
KΩ |
● PM980 vláknový pigtail;
● 200mW vysoký výstupný výkon;
● Úzka šírka linky pod 100 kHz;
● 14-kolíkový Balík BTF s TEC, termistorom a Monitorujte PD.
● lidar;
● optické snímanie;
● Spektroskopia;
● Zdroj semien pre lasery.

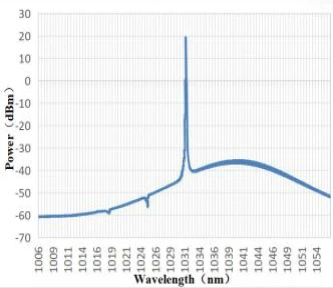

● Typické spektrum: 1030nm, tolerancia vlnovej dĺžky +/-2nm.

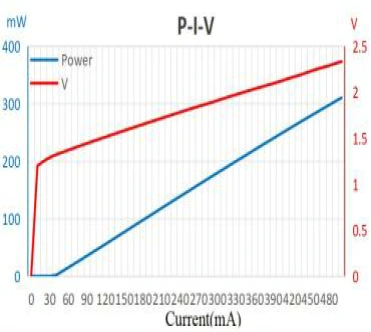

● PIV-1030nm 200mW 100kHz DFB motýľová laserová dióda

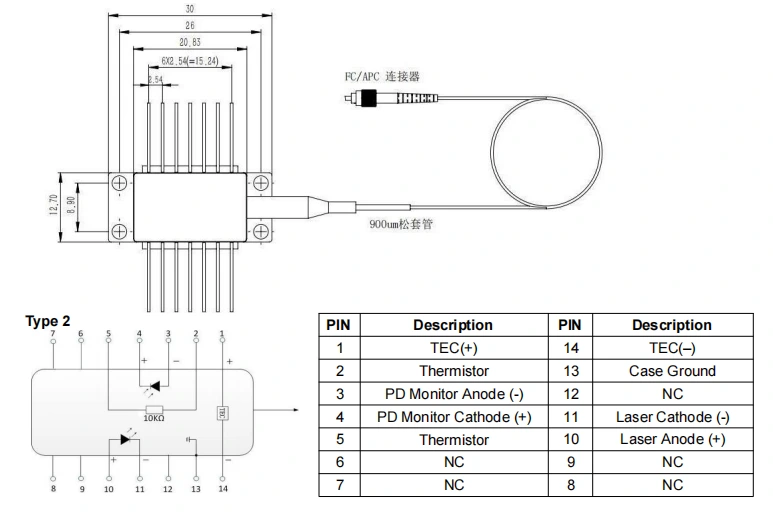

● Výkres obalu a definícia PIN-OUT (jednotka: mm) - 1030 nm 200 mW 100 kHz DFB Butterfly laserová dióda
● Často kladené otázky
(1) Je možné zmeniť vlnovú dĺžku úpravou prúdu? Aký je rozsah?
--Áno. Súčasný koeficient vlnovej dĺžky je 0,01 nm/mA a teplotný koeficient vlnovej dĺžky je 0,1 nm/℃. Nastaviteľný rozsah WL je okolo ~ stredu WL+/- 1 nm.
(2) Aká je dĺžka pigtailu?
--1,2+/-0,1 metra.
(3) Aký je rozsah regulácie výkonu?
--10~100%
|
Meno |
Vlnová dĺžka |
Výstupný výkon |
Typ vlákna |
Konektor |
PIN-OUT |
|
BNLD |
-XXX |
-XX |
XX |
-XX |
X |
|
Laserová dióda s úzkou šírkou čiary |
1030: 1030 nm |
2H: 200 mW |
PM : PM980
|
FA: FC/APC SA: SC/APC Iné |
NULL: typ 2 čap čerpadla |
napr.: BNLD-1030-2HPM-FA
(Informácie o objednávke: 1030nm 200mW 100KHz DFB Butterfly Laser Diode, s vláknom PM980, konektor FC/APC, kolík čerpadla).
Pre ďalšie prispôsobené požiadavky kontaktujte: sales06@boxoptronics.com
● Podmienky cenovej ponuky
(1) EXW:
Ak máte účet DHL/UPS/FedEx, Box Optronics vám odporúča použiť EXW. Posielame cez váš účet; neúčtujeme náklady na dopravu.
(2) DAP:
Ak nemáte účet, zaplaťte si poštovné vopred produkty.
(3) Iné
● Platobné podmienky
PayPal a T / T sú k dispozícii.
Výroba trvá približne 10 pracovných dní. (Ak sú nejaké na sklade, bude doručená rýchlejšie.)
Medzinárodná logistika môže trvať 3-5 pracovných dní.
● Nebezpečenstvo laserového žiarenia: Keď zariadenie je v prevádzke, vyžaruje laserový lúč vysokej intenzity. Nepozerajte sa priamo na konca vlákna, pretože to môže spôsobiť poranenie očí.
● Ochrana ESD: Toto zariadenie je elektrostaticky citlivé. Preto musia byť prísne antistatické ochranné opatrenia musia byť dodržané počas balenia, prepravy a používania. Okrem toho preventívne opatrenia by sa mali prijať, aby sa predišlo prepätiu v napájacom zdroji, pretože v opačnom prípade môže dôjsť pri trvalom poškodení zariadenia (napr. zaistite správne uzemnenie zariadenia a noste antistatický remienok na zápästie).
● Manipulácia s vláknami a zariadeniami: Optické vlákna sú krehké. Neťahajte zariadenie pomocou vlákna. Pri vkladaní resp vyberte zariadenie zo zásuvky, netlačte naň ani ho neťahajte puzdro na zadnej strane krytu zariadenia. Pre zariadenia vybavené konektormi, zaistite, aby sa zariadenie aj optický konektor zdvihli súčasne počas inštalácie alebo demontáže.
● Požiadavky na spájkovanie kolíkov: Ak kolíky je potrebné spájkovať, teplota spájkovania nesmie prekročiť 260°C a čas spájkovania nesmie presiahnuť 10 sekúnd. Venujte zvláštnu pozornosť nasledujúce: počas procesu spájkovania musí byť zariadenie v stave bez napájania stave a spájkovačka musí byť riadne uzemnená.
● Záručná doba:
Bezplatná oprava alebo výmena defektov spôsobených človekom do 1 rok od kúpy. Platené služby údržby dostupné po 1 roku.
● Výnimky z bezplatnej záruky:
Počas bezplatnej záručnej doby bezplatná oprava alebo výmena budú poskytnuté za chyby spôsobené problémami s kvalitou produktu. Avšak, Box Optronics si vyhradzuje právo odmietnuť bezplatné opravy v nasledujúcom texte prípady v záručnej dobe:
(1) Škody spôsobené prírodnými faktormi (napr. blesk, prach) alebo vplyvy prostredia.
(2) Poruchy v dôsledku nesprávnej obsluhy používateľom.
(3) Zjavné fyzické poškodenie spôsobené ľudskou chybou.
(4) Neoprávnená demontáž, úprava alebo oprava.
(5) Pozmenené alebo neúplné záručné štítky na kryte.
(6) Poškodenie alebo strata počas prepravy.
