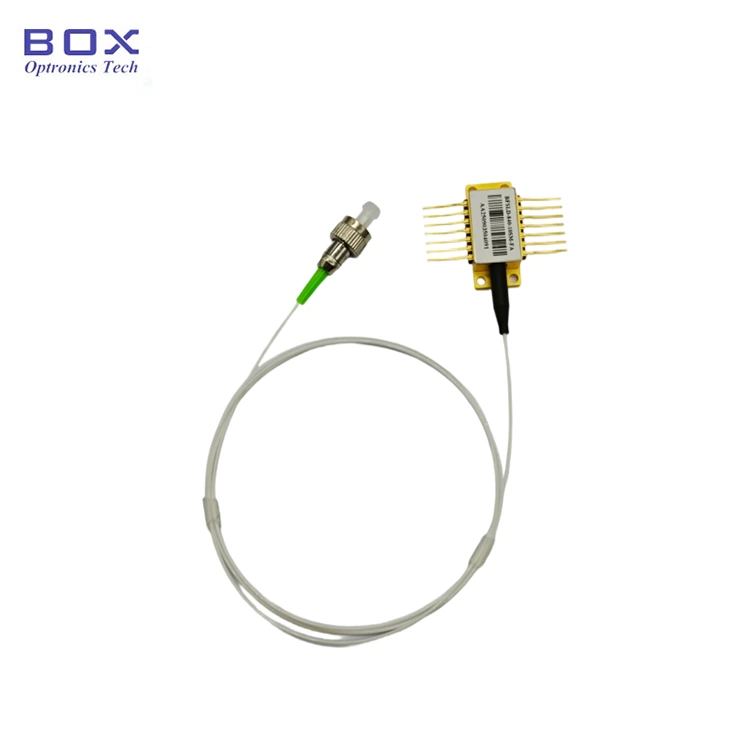

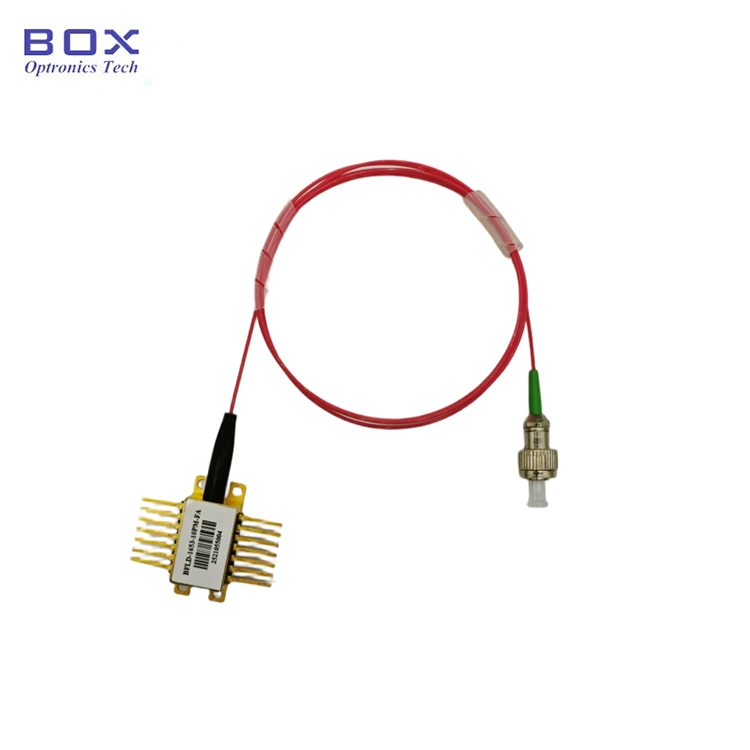

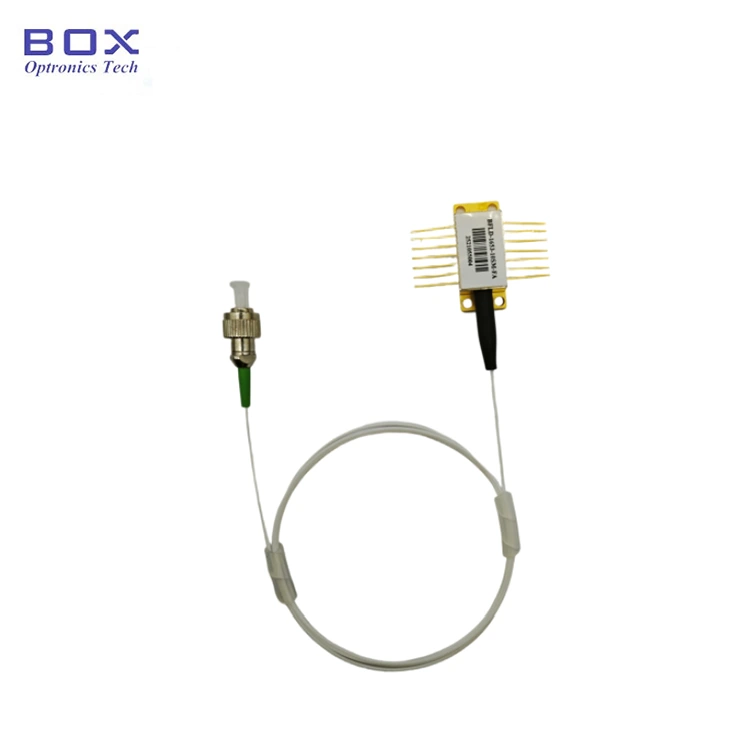

1310nm DFB 100KHz BTF laser s úzkou šírkou čiary

Obsah

1. Zavedenie 1310nm DFB 100 kHz BTF laser s úzkou šírkou čiary

2. Technické špecifikácie

3. Vlastnosti produktu

4. Typické aplikácie

5. Podrobnosti o produkte

6. Informácie o objednávke

7. Datasheet

8. Podmienky cenovej ponuky a platby

9. Dodacia lehota

10. Poznámky k prevádzke

11. Zabezpečenie kvality a Popredajný servis

Predstavenie produktu

1310nm DFB 100KHz BTF laser s úzkou šírkou čiary je vysokovýkonný laser určený pre aplikácie v Lidare, veterné radary, optické snímanie vlákien a koherentná komunikácia. Vyznačuje sa výstupným výkonom až 100 mW, 3dB šírka pásma menšia ako 100 kHz a nízky prahový prúd. Voliteľné s SM/PM vláknom, širokou prevádzkovou teplotou a vysokou spoľahlivosťou. Používajte pod ochranou ESD a ovládajte prúd a teplotu pohonu prísne a zabráňte poškodeniu nadprúdom.

Produkt Špecifikácie

Vlastnosti produktu

● SMF-28e alebo PM1310 pigtail;

● Výstupný výkon >100mW

● Úzky šírka linky <100 kHz;

● 14-kolíkový Balík BTF s TEC, optickým izolátorom, a Monitor PD.

Aplikácie produktov

● lidar;

● Veterný radar;

● Snímanie optických vlákien;

● Súvislá komunikácia.

Produkt Podrobnosti

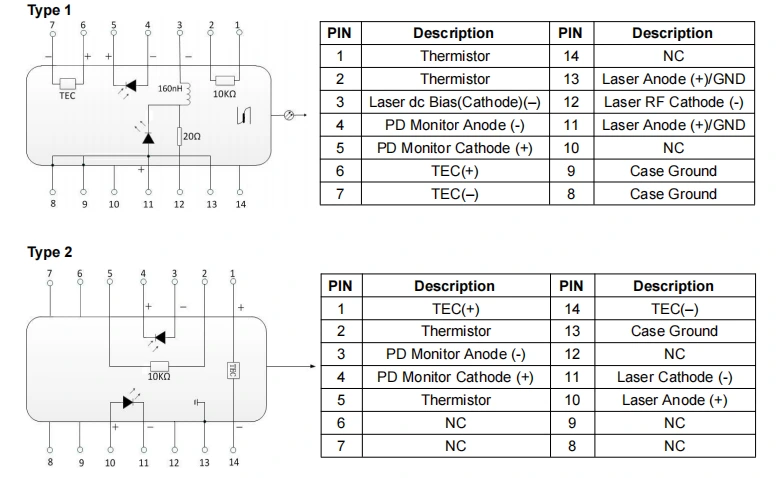

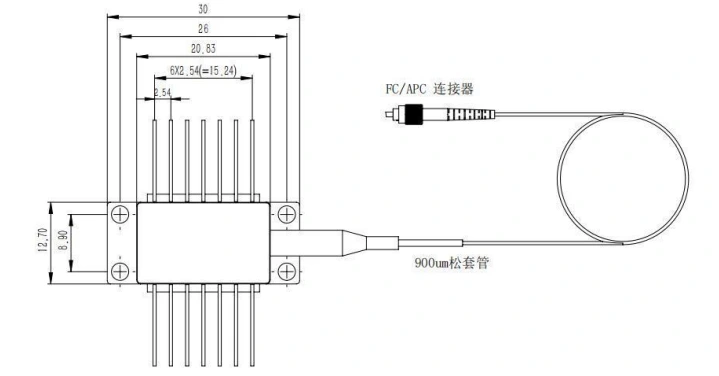

● Výkres obalu a definícia PIN-OUT (jednotka: mm) - 1310 nm DFB 100 kHz BTF laser s úzkou šírkou čiary

● Často kladené otázky

(1) Je možné zmeniť vlnovú dĺžku úpravou prúdu? Aký je rozsah?

--Áno. Súčasný koeficient vlnovej dĺžky je 0,01 nm/mA a teplotný koeficient vlnovej dĺžky je 0,1 nm/℃. Nastaviteľný rozsah WL je okolo ~ stredu WL+/- 1 nm

(2) Aká je šírka čiary? Poskytujete normálnu šírku čiary LD?

-- Šírka linky 3 dB je menšia ako 100 kHz. K dispozícii je LD na úrovni MHz.

(3) Aký je rozsah regulácie výkonu?

--10~100%

(4) Poskytujete ochrannú vláknovú trubicu a vláknový konektor?

--Áno. 900um voľná trubica a FC/APC, SC/APC alebo iné konektory voliteľné.

Objednávanie informácie

napr.: BNLD-1310-11HPM-FA

(Informácie o objednávke: 1310nm DFB 100KHz BTF Narrow Line width Laser, 100mW výstupný výkon, s PM vláknom, FC/APC konektor, typ 1 pin-out).

Pre ďalšie prispôsobené požiadavky kontaktujte: sales06@boxoptronics.com

Datasheet

Datasheet

Podmienky cenovej ponuky a platba

● Podmienky cenovej ponuky

(1) EXW:

Ak máte účet DHL/UPS/FedEx, Box Optronics vám odporúča použiť EXW. Posielame cez váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Ak nemáte účet, zaplaťte si poštovné vopred produkty.

● Platobné podmienky

PayPal a T / T sú k dispozícii.

Dodacia lehota

Výroba trvá približne 10 pracovných dní. (Ak sú nejaké na sklade, bude doručená rýchlejšie.)

Medzinárodná logistika môže trvať 3-5 pracovných dní.

Prevádzka Poznámky

● Optické vlákna sú krehké; nepoužívajte vlákno na ťahanie zariadenia. Pri vkladaní alebo vyberaní zariadenia zo zásuvky nevyvíjajte tlak alebo potiahnite objímku umiestnenú v zadnej časti krytu zariadenia. Pre zariadenia vybavené konektormi, uistite sa, že zariadenie aj optický konektor sa zdvíhajú súčasne počas inštalácie alebo demontáže.

● Ak kolíky vyžadujú spájkovanie, teplota spájkovania nesmie presiahnuť 260 °C a čas spájkovania nesmie presiahnuť 10 sekúnd. Osobitné je potrebné venovať pozornosť nasledovnému: počas procesu spájkovania zariadenie musí byť v stave bez napájania a spájkovačka musí byť správne uzemnený.

● Počas procesu zapínania nikdy nepoužívajte priamo vysoký prúd, napr hrozí tým poškodenie čipu. Namiesto toho zapnite zariadenie na aktuálnej úrovni blízko prahu čipu a potom postupne zvyšujte prúd v malom prírastky, kým sa nedosiahne požadovaná úroveň.

● Pred zapnutím všetkých komponentov najskôr aktivujte chladič a potom pokračujte v postupných krokoch zapínania, aby ste zabránili prehriatiu čipu a preťaženie.

Zabezpečenie kvality a Popredajný servis

● Záručná doba:

Bezplatná oprava alebo výmena defektov spôsobených človekom do 1 rok od kúpy. Platené služby údržby dostupné po 1 roku.

● Výnimky z bezplatnej záruky:

Počas bezplatnej záručnej doby bezplatná oprava alebo výmena budú poskytnuté za chyby spôsobené problémami s kvalitou produktu. Avšak, Box Optronics si vyhradzuje právo odmietnuť bezplatné opravy v nasledujúcom texte prípady v záručnej dobe:

(1) Škody spôsobené prírodnými faktormi (napr. blesk, prach) alebo vplyvy prostredia.

(2) Poruchy v dôsledku nesprávnej obsluhy používateľom.

(3) Zjavné fyzické poškodenie spôsobené ľudskou chybou.

(4) Neoprávnená demontáž, úprava alebo oprava.

(5) Pozmenené alebo neúplné záručné štítky na kryte.

(6) Poškodenie alebo strata počas prepravy.
