1550nm DFB 100KHz BTF laser s úzkou šírkou čiary

Obsah

1. Zavedenie 1550nm DFB 100 kHz BTF laser s úzkou šírkou čiary

2. Technické špecifikácie

3. Vlastnosti produktu

4. Typické aplikácie

5. Podrobnosti o produkte

6. Informácie o objednávke

7. Datasheet a testsheet

8. Podmienky cenovej ponuky a platby

9. Dodacia lehota

10. Poznámky k prevádzke

11. Zabezpečenie kvality a Popredajný servis

Predstavenie produktu

Laser s úzkou šírkou čiary 1550nm DFB 100KHz BTF je navrhnuté pre vysoko presné aplikácie, ktoré vyžadujú ultra stabilné, úzkopásmové svetelné zdroje. Tento laser pracuje pri vlnovej dĺžke 1550 nm a má <100 kHz šírka linky, výstupný výkon > 50 mW. Je ideálny pre WDM (Wavelength Division Multiplexing) systémy, optické snímanie a testovacie zariadenia, ktoré vyžadujú nízke šírkou čiary a vysokou spektrálnou čistotou. Pri prevádzke toto zariadenie vydáva a laserový lúč vysokej intenzity. Nepozerajte sa priamo do konca vlákna; robí tak môže spôsobiť poranenie očí.

Produkt Špecifikácie

Vlastnosti produktu

● Multi-Quantum No (MQW);

● Vysoká výstupný výkon >50mW;

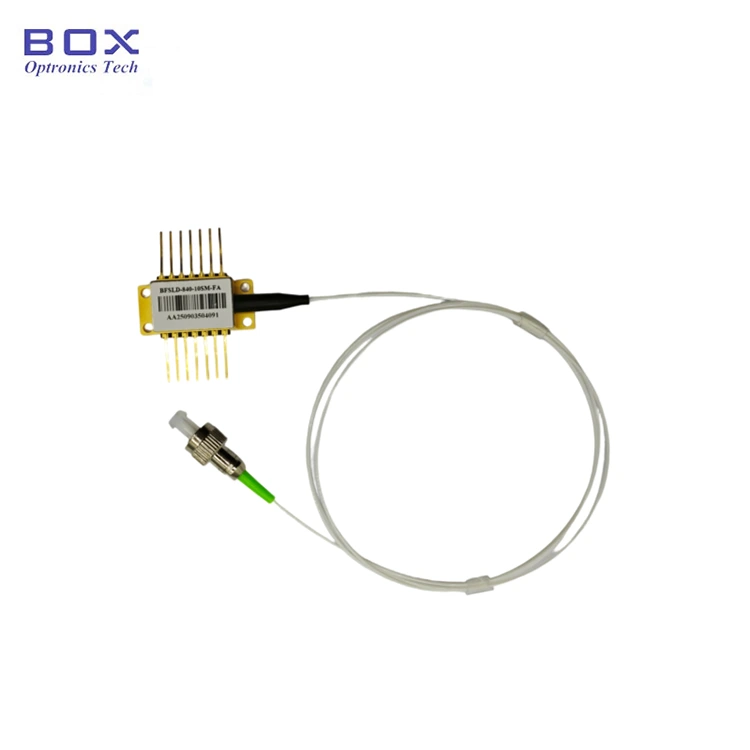

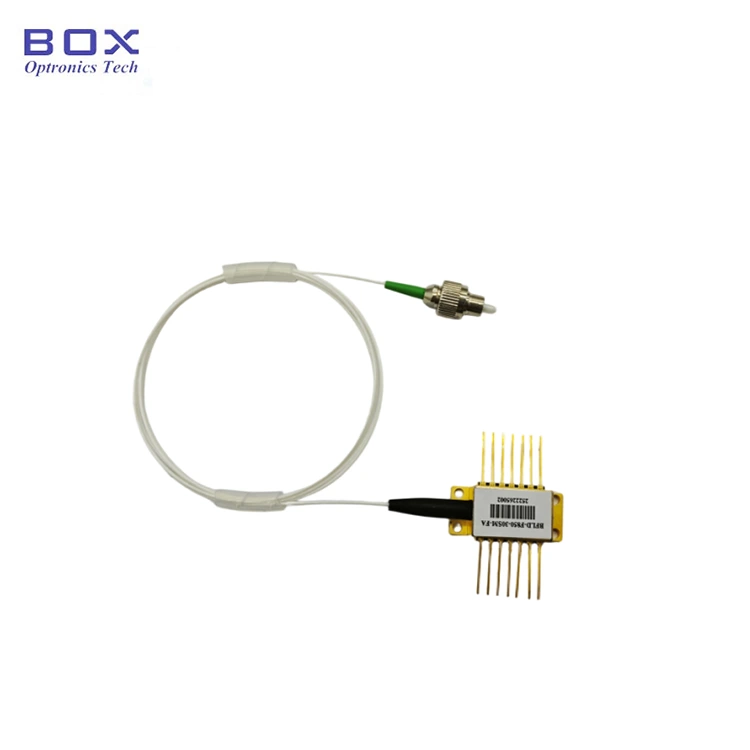

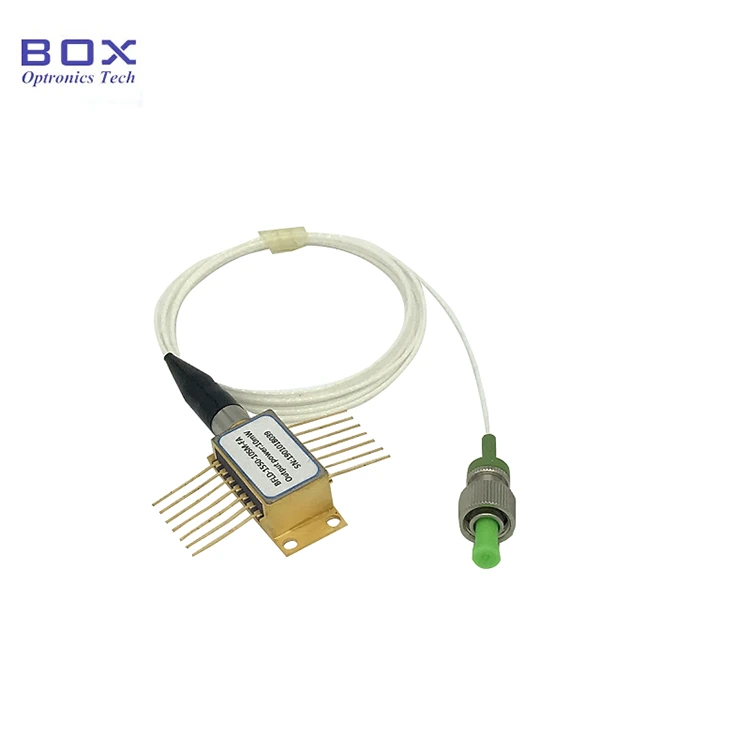

● 14-kolíkový Balík BTF s TEC, termistorom a optický izolátor.

Aplikácie produktov

● lidar;

● Laboratórne úzke svetelné zdroje so šírkou čiary a optický test;

● Optické vlákno komunikácie;

● Optický vláknový senzor.

Produkt Podrobnosti

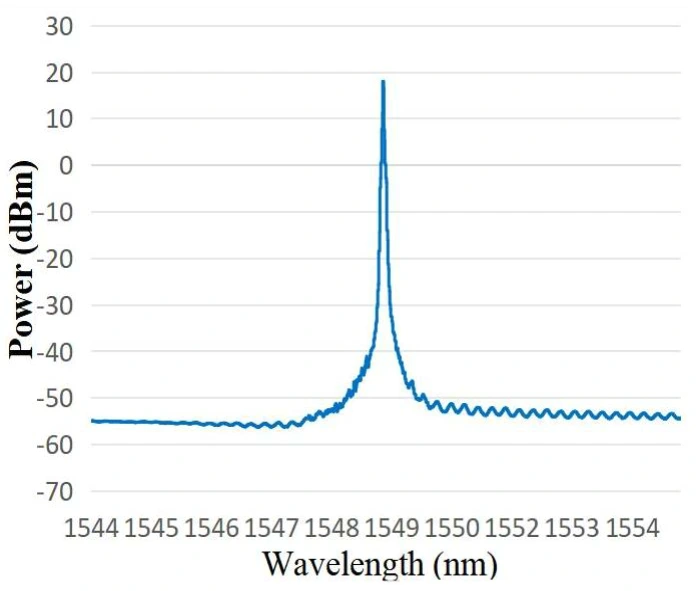

● Typické spektrum: 1549,38nm, tolerancia WL môže byť 1550+/-2nm.

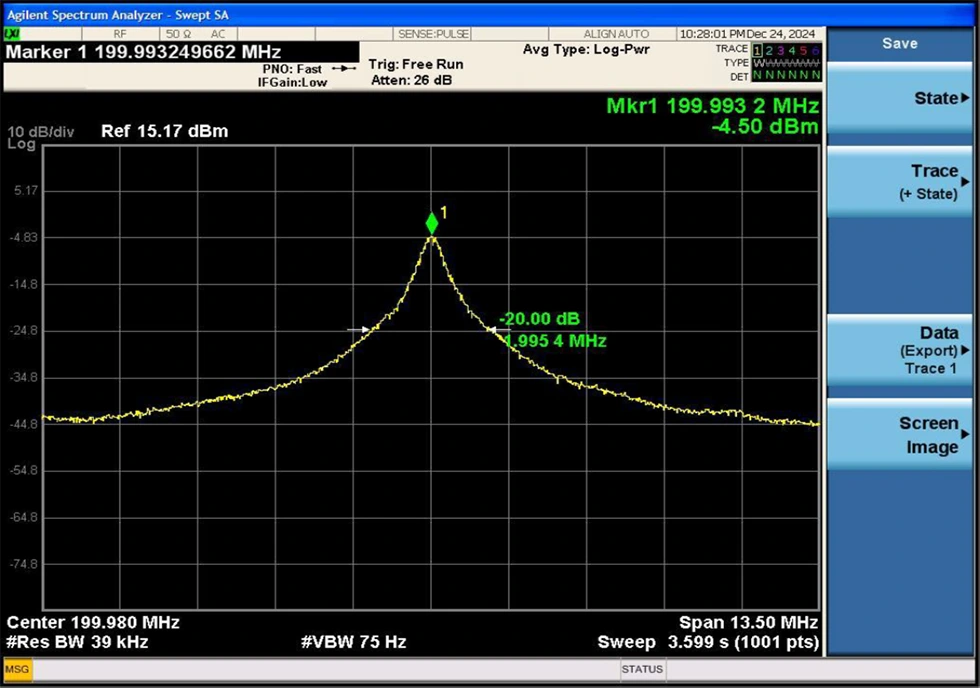

● Typická šírka čiary: 3dB spektrálna šírka čiary <100 kHz (rovná sa 20dB šírka čiary / 20)

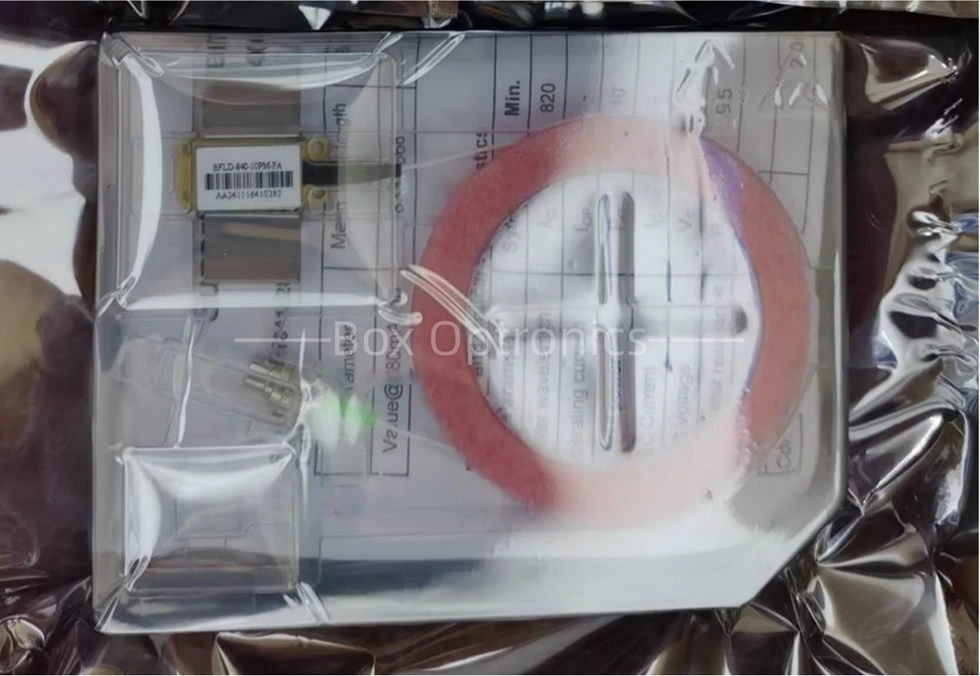

● Príklad balenia

* Samostatné zariadenie; žiadny vstavaný ovládač (voliteľný externý ovládač).

Informácie o objednávke

napr.: BNLD-1550-11HSM-FA2

(Informácie o objednávke: 1550nm DFB 100KHz BTF Narrow Linewidth Laser, 100mW výstupný výkon, s SM vláknom, FC/APC konektor, typ 2 pin-out).

Pre ďalšie prispôsobené požiadavky kontaktujte: sales06@boxoptronics.com

Datasheet a Testovací hárok

Datasheet

Testovací hárok

Podmienky cenovej ponuky a platba

● Podmienky cenovej ponuky

(1) EXW:

Ak máte účet DHL/UPS/FedEx, Box Optronics vám odporúča použiť EXW. Posielame cez váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Ak nemáte účet, zaplaťte si poštovné vopred produkty.

● Platobné podmienky

PayPal a T / T sú k dispozícii.

Dodacia lehota

Výroba trvá približne 10-15 pracovných dní. (Ak existujú niektoré sú skladom, bude doručené rýchlejšie.)

Medzinárodná logistika môže trvať 3-5 pracovných dní.

Prevádzka Poznámky

● Počas prevádzky toto zariadenie vyžaruje laserový lúč vysokej intenzity; robiť nepozerajte sa priamo do konca vlákna, pretože to môže spôsobiť poranenie očí.

● Toto zariadenie je citlivé na elektrostatický náboj; preto prísne dodržiavanie aby sa pri balení vyžadovali antistatické ochranné opatrenia, dopravu a používanie. Okrem toho je potrebné prijať preventívne opatrenia, aby sa tomu zabránilo prepätia v napájacom zdroji, pretože v opačnom prípade môže dôjsť k trvalému poškodeniu zariadenia (napr. zabezpečenie správneho uzemnenia zariadenia a nosenie antistatického remienok na zápästie).

● Overte si stabilitu prevádzkového okruhu produktu, aby ste tomu zabránili poškodenie spôsobené pulznými prúdmi.

● Optické vlákna sú krehké; nepoužívajte vlákno na ťahanie zariadenia. Pri vkladaní alebo vyberaní zariadenia zo zásuvky nevyvíjajte tlak alebo potiahnite objímku umiestnenú v zadnej časti krytu zariadenia. Pre zariadenia vybavené konektormi, uistite sa, že zariadenie aj optický konektor sa zdvíhajú súčasne počas inštalácie alebo demontáže.

● Ak kolíky vyžadujú spájkovanie, teplota spájkovania nesmie presiahnuť 260 °C a čas spájkovania nesmie presiahnuť 10 sekúnd. Osobitné je potrebné venovať pozornosť nasledovnému: počas procesu spájkovania zariadenie musí byť v stave bez napájania a spájkovačka musí byť správne uzemnený.

● Pri používaní prístroja presne dodržujte prevádzkové napätie a aktuálne rozsahy uvedené v údajovom liste. Kľúčové parametre – vrátane Ith (prahový prúd), Iop max (maximálny prevádzkový prúd), Vop max (maximum Prevádzkové napätie) a λc (stredná vlnová dĺžka) – treba uviesť odkaz konkrétne v protokole o skúške poskytnutom v čase odoslania.Poznámka:Prevádzka prekročenie absolútneho maximálneho hodnotenia môže spôsobiť trvalé poškodenie zariadenia.

Zabezpečenie kvality a Popredajný servis

● Záručná doba:

Bezplatná oprava alebo výmena defektov spôsobených človekom do 1 rok od kúpy. Platené služby údržby dostupné po 1 roku.

● Výnimky z bezplatnej záruky:

Počas bezplatnej záručnej doby bezplatná oprava alebo výmena budú poskytnuté za chyby spôsobené problémami s kvalitou produktu. Avšak, Box Optronics si vyhradzuje právo odmietnuť bezplatné opravy v nasledujúcom texte prípady v záručnej dobe:

(1) Škody spôsobené prírodnými faktormi (napr. blesk, prach) alebo vplyvy prostredia.

(2) Poruchy v dôsledku nesprávnej obsluhy používateľom.

(3) Zjavné fyzické poškodenie spôsobené ľudskou chybou.

(4) Neoprávnená demontáž, úprava alebo oprava.

(5) Pozmenené alebo neúplné záručné štítky na kryte.

(6) Poškodenie alebo strata počas prepravy.
