1550nm koaxiálny DFB laser s úzkou šírkou čiary

Prehľad produktu-1550nm koaxiálny DFB laser s úzkou šírkou

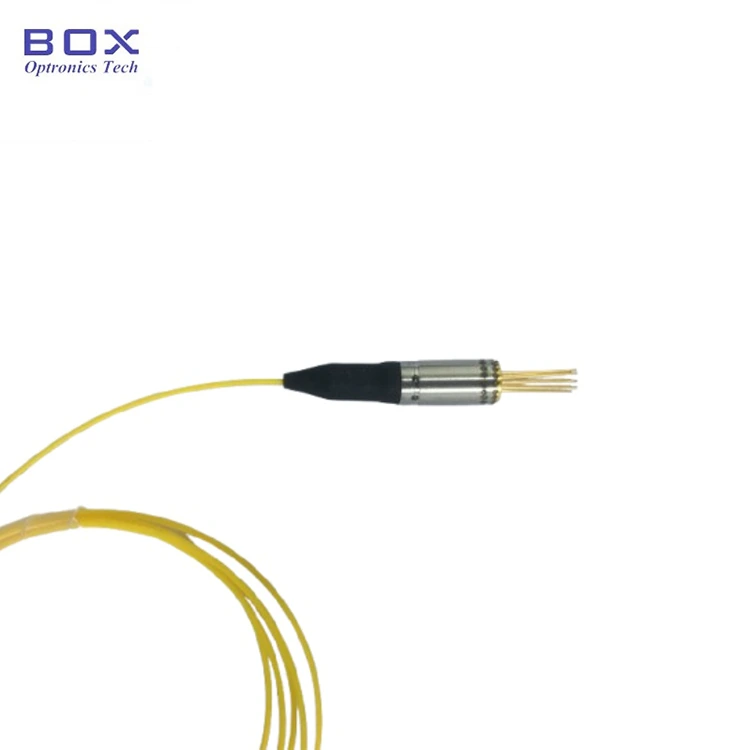

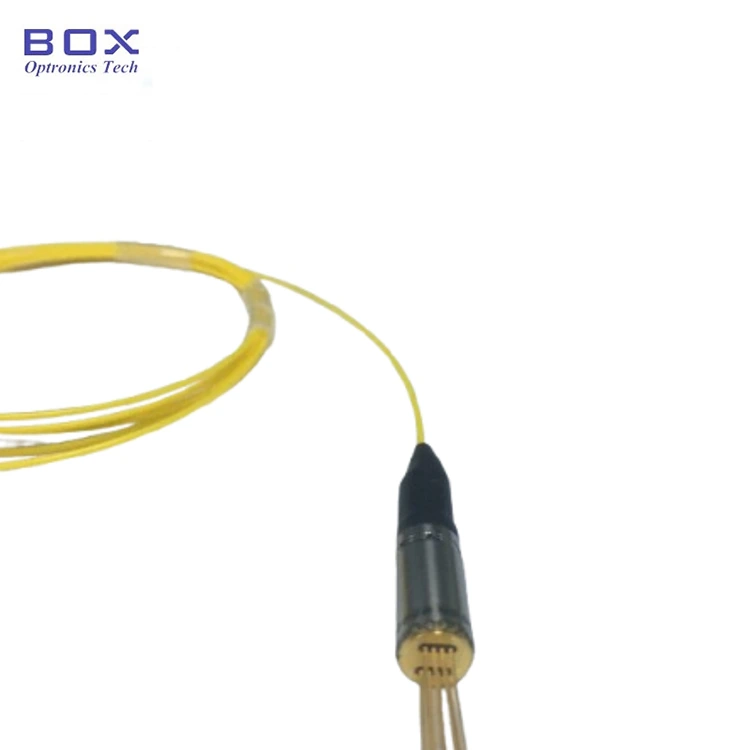

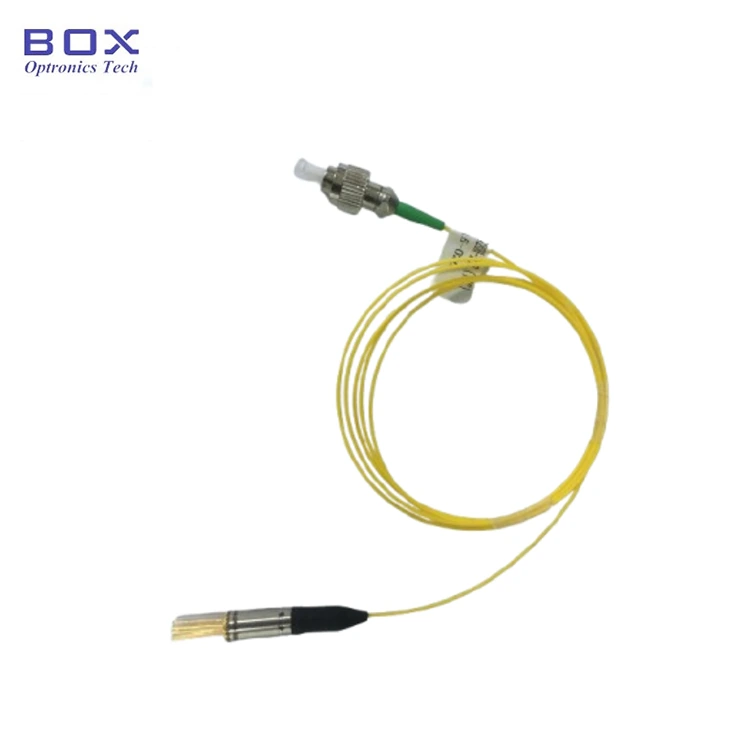

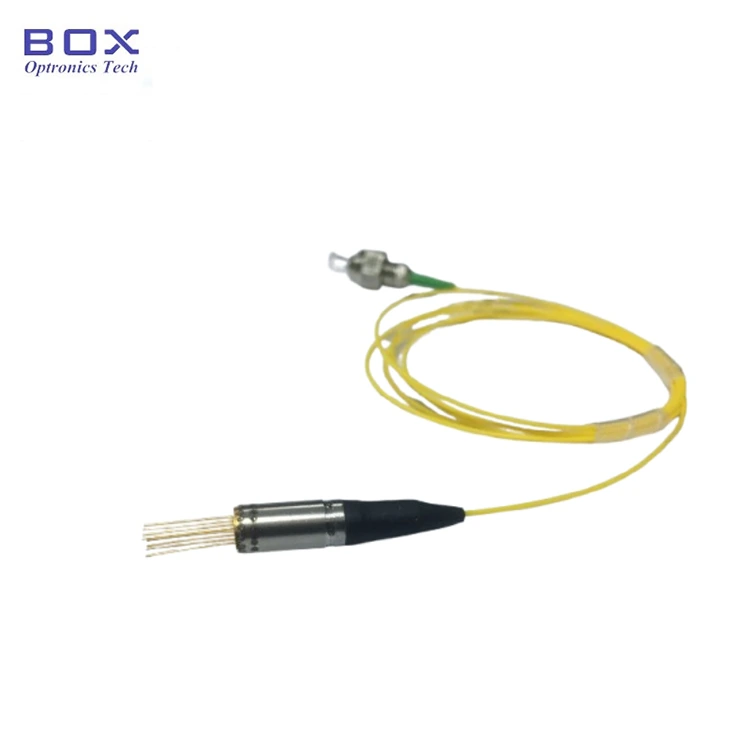

1550nm koaxiálny Pigtailed DFB laser s úzkou šírkou od Box Optronics je TEC chladený laser s distribuovanou spätnou väzbou navrhnutý pre systémy LiDAR a aplikácie autonómneho riadenia. Funguje pri strednej vlnovej dĺžke 1 550 nm a poskytuje optický výstup ≥ 2 mW cez jednovidové vlákno a šírku spektrálnej čiary ≤ 500 kHz, merané pomocou metódy self-heterodyn. Laser integruje termoelektrický chladič (TEC), termistor, InGaAs PIN monitorovú fotodiódu a optický izolátor v kompaktnom koaxiálnom balení s FC/APC alebo SC/APC vláknovým pigtailom.

Kľúčové vlastnosti -1550nm koaxiálny DFB laser s úzkou šírkou čiary

· Stredová vlnová dĺžka: 1550nm, tolerancia +/-3nm WL

· Úzka šírka spektrálnej čiary: ≤ 500 kHz (metóda samo-heterodynného merania)

· Optický výstupný výkon: minimálne 2 mW (výstup SM vlákna)

· Vstavaný optický izolátor: izolácia ≥ 30 dB

· Integrovaný termoelektrický chladič (TEC) a termistor

· Vstavaná InGaAs PIN monitorovacia fotodióda

· Prevádzka s nízkym šumom a nízkym skreslením

· Vysoká spoľahlivosť a dlhá životnosť

Typické aplikácie - 1550nm koaxiálny DFB laser s úzkou šírkou

· FMCW LiDAR systémy pre autonómne riadenie a ADAS

· Koherentný LiDAR na simultánne meranie rozsahu a rýchlosti

· Systémy LiDAR pre 3D zobrazovanie a autonómnu navigáciu

· Priemyselné systémy LiDAR pre robotiku, AGV navigáciu a automatizáciu

· Testovacie systémy koherentnej optickej komunikácie a optické meracie zariadenia

· Distribuované optické systémy snímania

· Reflexometria v optickej frekvenčnej doméne (OFDR)

· Fotonický výskum a laboratórne experimenty s koherentnou detekciou

· Integrácia OEM do modulov LiDAR, automobilových senzorov a priemyselných snímacích zariadení

Špecifikácie produktu - 1550nm úzkopásmový koaxiálny DFB laser

Absolútne maximálne hodnotenia (Tc = 25 °C)

Opticko-elektrické charakteristiky (Tc = 25 °C)

TEC a termistorové charakteristiky

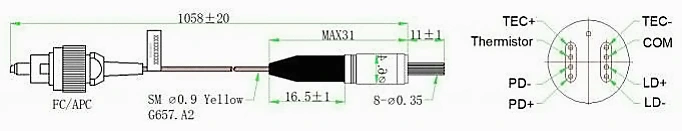

Definícia balíka a pinu

Typ balenia: koaxiálny hermetický balík s TEC

Vstavané komponenty: Optický izolátor, termoelektrický chladič (TEC), termistor, InGaAs PIN monitorová fotodióda

Informácie o objednávaní -1550nm koaxiálny DFB laser s úzkou šírkou

Modelová nomenklatúra

BLD – X XX XX X – X XX (XX)

Príklad: BLD-ND5502H-IFA(TEC)

Datasheet -1550nm koaxiálny DFB laser s úzkou šírkou

Datasheet

Často kladené otázky (FAQ)

Otázka: Čo znamená „úzka šírka čiary“ a prečo je dôležitá pre LiDAR?

Odpoveď: Šírka spektrálnej čiary označuje šírku optického frekvenčného spektra lasera. Tento laser poskytuje šírku čiary < 500 kHz, meranú metódou self-heterodyn. Užšia šírka čiary vo všeobecnosti vedie k dlhšej koherentnej dĺžke, čo je dôležité pre koherentné detekčné techniky, ako je FMCW LiDAR.

V systémoch FMCW LiDAR sa prenášané a odrazené optické signály rušia pri vytváraní signálu úderu používaného na meranie rozsahu a rýchlosti. Laser s úzkou šírkou čiary pomáha udržiavať koherenciu, znižuje fázový šum a zlepšuje citlivosť merania v aplikáciách s dlhým dosahom a vysokým rozlíšením.

Otázka: Aký je rozdiel medzi týmto koaxiálnym laserom s úzkou šírkou čiary a laserom DFB s motýľom?

Odpoveď: Hlavným rozdielom je faktor tvaru balenia. Tento produkt využíva kompaktný koaxiálny balík s integrovaným TEC, termistorom, monitorovou fotodiódou a optickým izolátorom, vďaka čomu je vhodný pre priestorovo obmedzené moduly LiDAR a OEM integráciu s optickými vláknami.

Lasery DFB s motýľom zvyčajne poskytujú viac elektrických rozhraní a vyššiu flexibilitu pre laboratórne systémy, telekomunikačné zariadenia a aplikácie vyžadujúce prispôsobené tepelné alebo elektrické konštrukcie.

Vhodný balík závisí od systémových požiadaviek vrátane veľkosti, tepelného manažmentu, elektrického rozhrania a spôsobu integrácie.

Otázka: Je vlnová dĺžka 1550 nm bezpečná pre oči pre automobilový LiDAR?

Odpoveď: Oblasť vlnovej dĺžky 1550 nm sa vo všeobecnosti považuje za bezpečnejšiu pre oči pre aplikácie LiDAR v porovnaní s kratšími vlnovými dĺžkami, ako je napríklad 905 nm. Pri približne 1550 nm absorpcia prednými štruktúrami oka výrazne znižuje expozíciu sietnice, čo umožňuje systémom LiDAR dosiahnuť vyššie prípustné úrovne optického výkonu podľa platných noriem bezpečnosti lasera.

Konečná klasifikácia bezpečnosti očí závisí od celkového návrhu systému vrátane výstupného výkonu, divergencie lúča, formátu modulácie, trvania expozície a súladu s normami, ako je IEC 60825.

Otázka: Aké je minimálne množstvo objednávky (MOQ)?

Odpoveď: MOQ je 2 ks.
