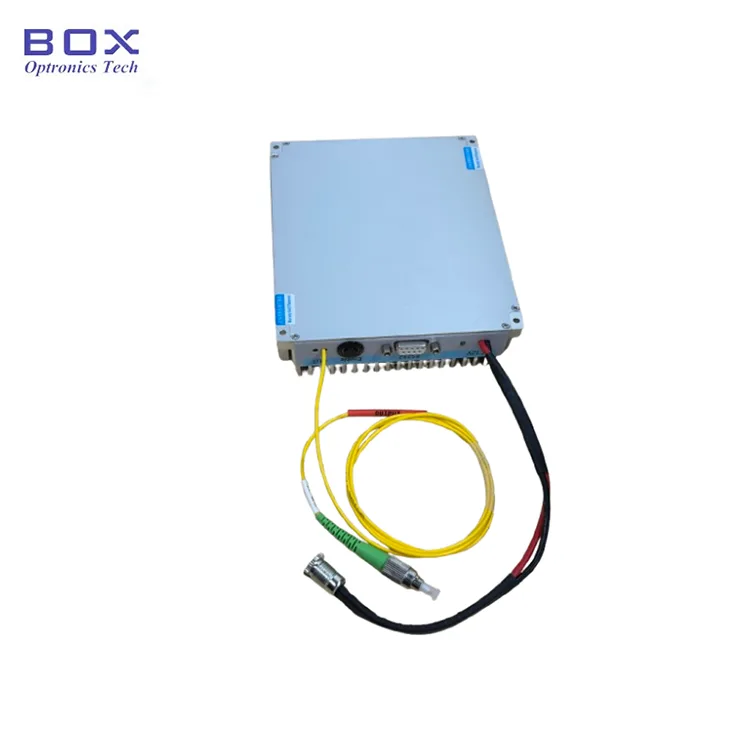

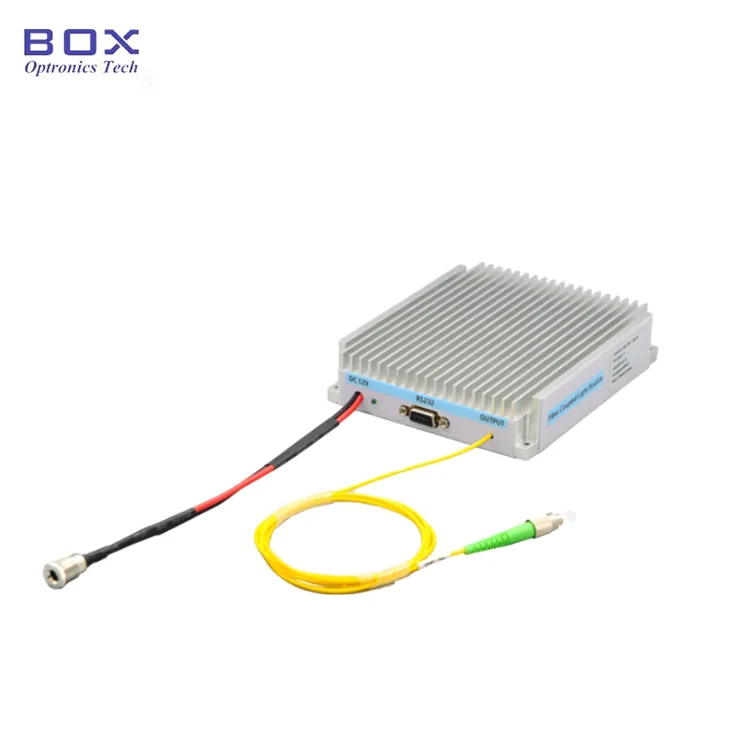

Predstavenie produktu-808nm laserový zdroj

808nm laserový zdroj je založený na vysokovýkonnom polovodičovom laserovom čipe s výstupom 105/125um alebo 200/220um 0,22N s multimodifiberom a budiacim obvodom s konštantným prúdom navrhnutým na zaistenie bezpečnej a stabilnej prevádzky. Ponúka výstupný výkon 5W, 10W a 20W. Poskytuje ovládanie hostiteľa počítača alebo príkazy na prevádzku a integráciu. Vhodné pre aplikácie vo vláknovom laserovom čerpaní, biomedicíne atď. Pri dlhodobom používaní treba venovať pozornosť odvodu tepla laserového zdroja.

Špecifikácie produktu - 808nm laserový zdroj

Vlastnosti produktu-808nm laserový zdroj

● Vysoký výstupný výkon;

● Jednoduchá obsluha alebo integrácia;

● Poskytnite konektor FC/UPC alebo SMA905.

Aplikácie produktu - 808nm laserový zdroj

● Vláknové laserové čerpanie; l

● biomedicína;

● Spracovanie materiálu laserom.

FAQ-808nm laserový zdroj

● Aká je typická tolerancia vlnovej dĺžky?

Stredová vlnová dĺžka je typicky 808nm±5nm. Užšie ovládanie vlnovej dĺžky by sa malo prispôsobiť.

● Je laser vhodný na prevádzku s nepretržitou vlnou (CW)?

áno. Laserový zdroj je navrhnutý pre stabilnú CW prevádzku a môže tiež podporovať nastavenie prúdu a výkonu prostredníctvom PC hostiteľského softvéru.

● Dá sa nastaviť výstupný výkon?

áno. Výstupný výkon je možné upraviť pomocou riadiaceho prúdu. Verzia pre stolné počítače zvyčajne podporuje nastavenie výkonu na prednom paneli a verzia modulu podporuje ovládanie softvéru alebo príkazy hostiteľa počítača.

● Aké spôsoby chladenia sú k dispozícii?

Umiestnené na chladiči pre kontaktné chladenie. Alebo chladenie ventilátorom.

● Na čo sa používa 808nm multimódový vysokovýkonný laserový zdroj?

808nm multimódový vysokovýkonný laserový zdroj je široko používaný v DPSS laserovom čerpaní, biomedicínskom prístrojovom vybavení, fluorescenčnej excitácii, spektroskopii, optickom snímaní, vedeckom výskume a priemyselných laserových systémoch.

Informácie o objednávaní - 808nm laserový zdroj

napr.: BFL-808-05M1-FU-M

(Informácie pre objednávku: 808nm laserový zdroj, výstupný výkon 5W, s vláknom 105/125um, konektor FC/UPC, balenie modulu).

Pre ďalšie prispôsobené požiadavky kontaktujte: sales06@boxoptronics.com

Datasheet a Testsheet-808nm laserový zdroj

Datasheet

Podmienky cenovej ponuky a platby - 808nm laserový zdroj

● Podmienky cenovej ponuky

(1) EXW:

Ak máte účet DHL/UPS/FedEx, spoločnosť Box Optronics navrhuje použiť EXW. Posielame cez váš účet; poštovné neúčtujeme.

(2) DAP:

Ak nemáte účet, zaplaťte cenu za dopravu produktov vopred.

(3) Iné

● Platobné podmienky

PayPal a T / T sú k dispozícii.

Dodacia lehota - 808nm laserový zdroj

Výroba: 10-15 pracovných dní. (Ak sú nejaké na sklade, bude doručené rýchlejšie.)

Medzinárodná logistika: 3-5 pracovných dní.

Prevádzkové kroky - 808nm laserový zdroj

Krok 1. Vybalenie: Pred montážou skontrolujte, či je kompletné všetko príslušenstvo vrátane zdrojového modulu lasera, dátového kábla USB, napájacieho adaptéra, správy o teste atď.

Krok 2. Pripojenie prepojovacích káblov: Odstráňte protiprachové uzávery z konektorov alebo adaptérov vlákien a pripojte prepojovacie káble (alebo spájané vlákna) k testovanému zariadeniu alebo zariadeniu merača výkonu.

Krok 3. Pripojte napájací zdroj a sériový kábel: Zasuňte napájací kábel do napájacieho portu zdroja lasera a pomocou signálneho kábla pripojte hostiteľský počítač k laseru. Poznámka: V prípade signálového kábla USB-485 DB9 musí byť v počítači najskôr nainštalovaný ovládač; poskytne ho spoločnosť Box Optronics.

Setp4. Zapnutie: Indikátor sa rozsvieti a laser začne pracovať. V tomto bode hodnoty prevádzkového prúdu a výkonu lasera zodpovedajú parametrom nastaveným prostredníctvom hostiteľského softvéru pred posledným vypnutím; ak sú potrebné úpravy, možno ich upraviť a uložiť v hostiteľskom softvéri.

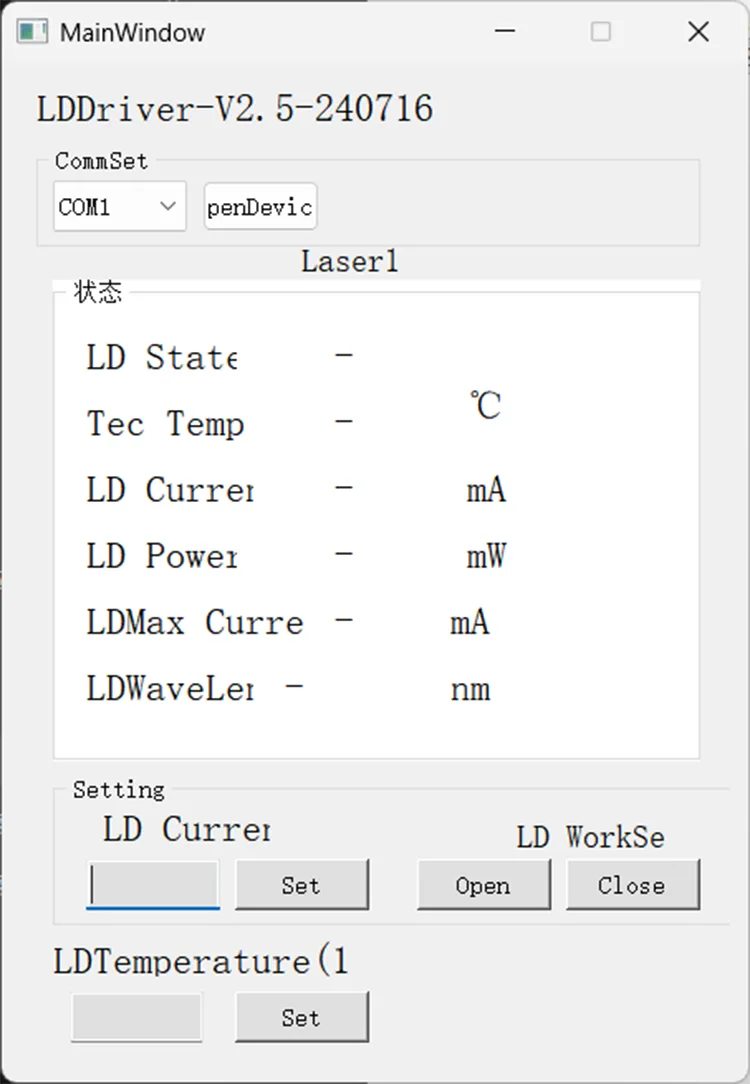

Krok 5. Riadiaci softvér: Box Optronics poskytuje sériový príkaz alebo PC softvér na ovládanie LD prúdu a LD teploty 808nm laserového zdroja. Vyberte správny port, nastavte prúd a teplotu a potom kliknite na tlačidlo Otvoriť. (Aby ste predišli poškodeniu, pri prvom uvedení do prevádzky pomaly zvyšujte prúd meniča. Neaplikujte ihneď plný prúd.)

Krok 6. Vypnutie: Po dokončení používania vypnite laser a bezpečne nasaďte kryt proti prachu z vlákien. Aby ste predišli náhlemu vysokovýkonnému laserovému výstupu, ktorý by mohol poškodiť optické komponenty, pri opätovnom zapnutí zariadenia sa odporúča najskôr nastaviť úroveň výkonu na nulu a až potom vypnúť napájanie.

Poznámky k prevádzke a údržbe - 808nm laserový zdroj

● Pri dlhodobom používaní by ste mali venovať pozornosť rozptylu tepla laserového zdroja. Laserový zdroj by mal byť upevnený na chladiči a chladený ventilátorom.

● Pri spúšťaní sa najskôr uistite, že sú vypnutý hlavný vypínač aj kľúčový vypínač, potom pripojte napájanie. Pri vypínaní najskôr vypnite kľúčový vypínač a napájanie odpojte až po zhasnutí kontrolky; nikdy priamo nevypínajte napájanie, keď je zariadenie v prevádzke.

● Neodporúča sa často vkladať a odstraňovať konektory z optických vlákien, pretože to zvyšuje riziko kontaminácie prachom a potenciálneho poškodenia koncových plôch konektorov.

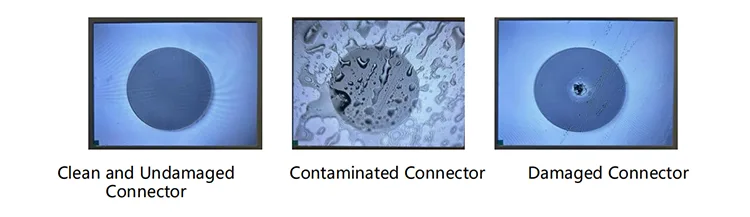

● Pred pripojením konektora z optických vlákien ho musíte utrieť papierom na šošovky, ktorý nepúšťa vlákna. Pred pripojením cez prírubu je nevyhnutné použiť inšpektor konca vlákna na overenie jeho čistoty; v opačnom prípade môže byť pri aktivácii lasera vypálená koncová strana konektora. Pri pripájaní príruby dbajte na to, aby sa operácia vykonávala bez aktívneho prenosu svetla. Keď sa nepoužíva, držte kryt proti prachu bezpečne umiestnený nad konektorom vlákna.

● Vykonajte opatrenia proti vlhkosti; skladujte na suchom mieste.

Zabezpečenie kvality a popredajný servis-808nm laserový zdroj

● Záručná doba:

Bezplatná oprava alebo výmena chýb spôsobených človekom do 1 roka od zakúpenia. Platené služby údržby dostupné po 1 roku.

● Výnimky z bezplatnej záruky:

Počas bezplatnej záručnej doby budú poskytnuté bezplatné opravy alebo náhradné služby pre chyby spôsobené problémami s kvalitou produktu. Spoločnosť Box Optronics si však vyhradzuje právo odmietnuť bezplatné opravy v nasledujúcich prípadoch v rámci záručnej doby:

(1) Škody spôsobené prírodnými faktormi (napr. blesk, prach) alebo vplyvmi prostredia.

(2) Poruchy v dôsledku nesprávnej obsluhy používateľa.

(3) Zjavné fyzické poškodenie spôsobené ľudskou chybou.

(4) Neoprávnená demontáž, úprava alebo oprava.

(5) Pozmenené alebo neúplné záručné štítky na kryte.

(6) Poškodenie alebo strata počas prepravy.
