980nm čerpadlový diódový laserový modul so vstavanými hnacími obvodmi

Obsah

1. Zavedenie 980nm čerpadlový diódový laserový modul so vstavanými hnacími obvodmi

2. Technická Špecifikácie

3. Vlastnosti produktu

4. Typické aplikácie

5. Štandardné príslušenstvo

6. Príručka bezpečnej prevádzky

7. Informácie o objednávke

8. Datasheet a testsheet

9. Podmienky cenovej ponuky a platba

10. Dodacia lehota

11. Poznámky k prevádzke a Údržba

12. Zabezpečenie kvality a Popredajný servis

Predstavenie produktu

980nm čerpadlový diódový laserový modul so vstavaným pohonom Obvody sú špeciálne navrhnuté pre optickú komunikáciu, zosilnenie vlákien, a výskum nelineárnej optiky. Integruje laserový čip, riadiaci obvod, jednotka ochrany regulácie teploty a štruktúra výstupu vlákna v jednom, s č vyžaduje sa externý disk, plug-and-play. K dispozícii je 200 mW/ 400 mW/ 600 mW. SM vlákno a vlákno PM sú voliteľné. 1-ročná záruka. Pri použití laserového zdroja modul na dlhú dobu, určite zvážte odvod tepla. Umiestnite modul na chladiči.

Produkt Špecifikácie

Vlastnosti produktu

● Vstavané integrované obvody pohonu, žiadne externé potrebná doska vodiča.

● Kompaktné a malé rozmery, vhodné na integráciu a jednoduchá inštalácia.

● Výkon a spektrálna stabilita.

● Komunikačné rozhranie je kompatibilné.

Aplikácie produktov

● Čerpadlový zdroj pre vláknové zosilňovače (EDFA).

● Laserové snímacie zariadenie.

● Komunikačný prenos optickým vláknom systémov.

● Biologická detekcia.

Podrobnosti o produkte

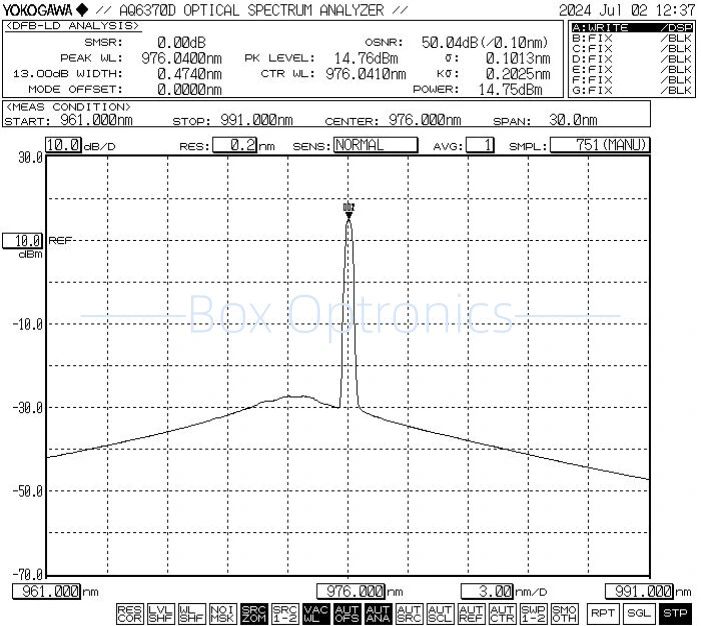

● Typické spektrum: 976nm

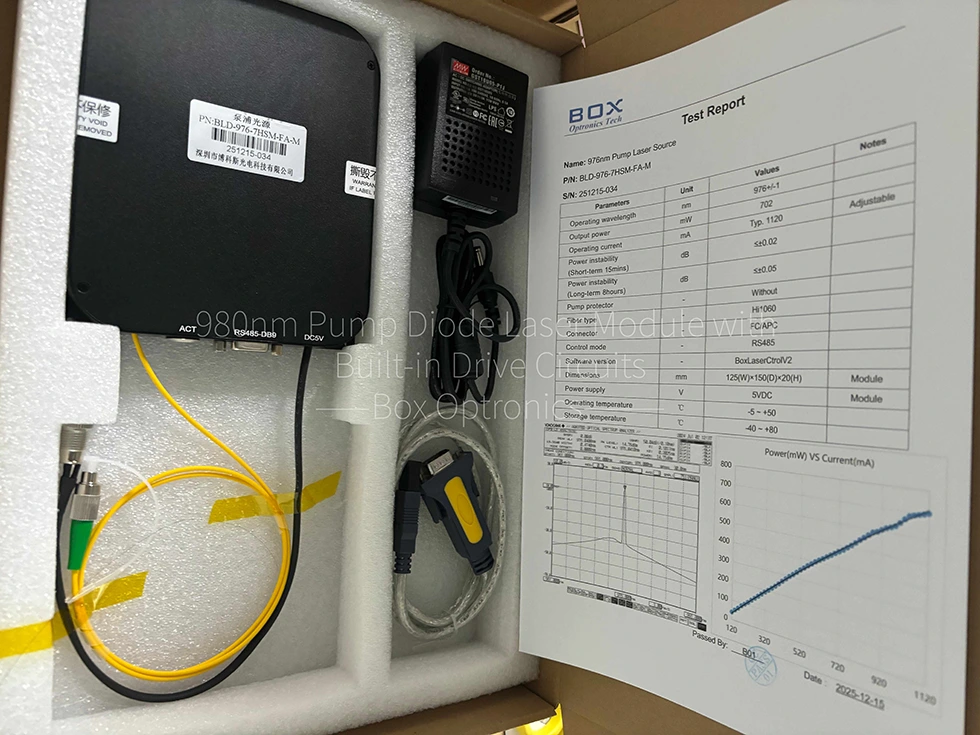

● Štandardné príslušenstvo

Prevádzkové kroky

Krok 1. Vybalenie: Pred montážou skontrolujte či je kompletné všetko príslušenstvo vrátane zdrojového modulu Pump laser, USB dátový kábel, napájací adaptér, protokol o teste atď.

Krok 2. Napájanie: Pripojené k DC spínaný zdroj alebo regulovaný zdroj, ktorý spĺňa ich výkon požiadavky na dodávku. Používajte iba originálny zodpovedajúci napájací adaptér (DC 5V alebo DC 12V). Nesprávne napájacie adaptéry môžu poškodiť zdroj svetla. (Napájací adaptér dodávané podľa miestnych napäťových noriem.)

Krok 3. Pripojenie výstupného vlákna: Otvorte protiprachový uzáver na konektore alebo prírube vlákna, skontrolujte koncovú plochu vlákna a pripojte vlákno alebo spojte vlákno so zariadením alebo meračom výkonu, ktorý chcete testovať po potvrdení, že nedochádza k znečisteniu a poškodeniu.

Setp4.Pripojenie k hostiteľskému počítaču: Použite dátový kábel USB-RS485 DB9 na pripojenie 980nm modulu diódového lasera pumpy s Vstavané hnacie obvody a počítač; počítač musí najprv nainštalovať a vyhradený ovládač sériového portu na identifikáciu dátového kábla sériového portu USB-RS485, inak softvér hostiteľského počítača a modul svetelného zdroja nemôžu byť správne pripojené a komunikované. Požiadajte Box Optronics o ovládač.

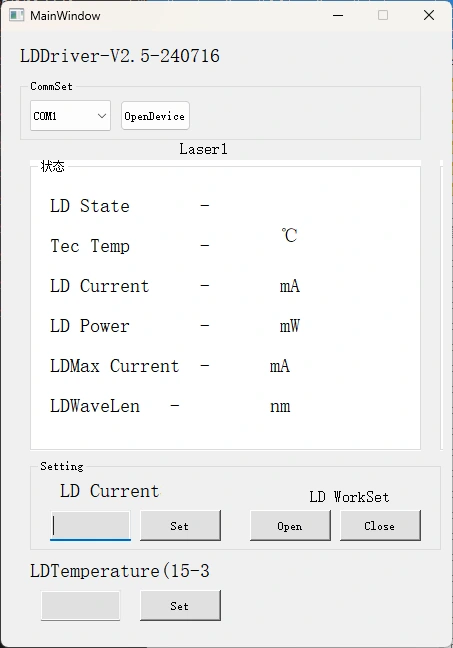

Step5.Control softvér: Box Optronics poskytuje sériové príkazy alebo PC softvér ovládať prúd LD a teplotu LD modulu 980nm Pump Diod Laser Module so vstavanými hnacími obvodmi. Vyberte správny port, nastavte aktuálny a teplotu, potom kliknite na tlačidlo Otvoriť. (Aby ste predišli poškodeniu, zdvihnite pohon pomalý prúd pri počiatočnej prevádzke. Nenapájajte ihneď plný prúd.)

Krok 6. Po použití kliknite na tlačidlo zatvorenia, vypnite napájanie a odpojte ho pripojenie vlákna.

Informácie o objednávke

napr.: BLD-976-6HSM-FA-MP1

(Informácie o objednávke: 980nm čerpadlový diódový laserový modul so vstavaným Hnacie obvody, 976nm, výstupný výkon 600mW, s vláknom SM Hi1060, FC/APC konektor, ochrana proti 1064 nm odrazenému svetlu, balenie modulu).

* Vybavené ochranou čerpadla, útlm výstupného výkonu je 10–15 %.

Pre ďalšie prispôsobené požiadavky kontaktujte: sales06@boxoptronics.com

Datasheet a Testovací hárok

Datasheet

Testovací hárok

Podmienky cenovej ponuky a platba

● Podmienky cenovej ponuky

(1) EXW:

Ak máte účet DHL/UPS/FedEx, Box Optronics vám odporúča použiť EXW. Posielame cez váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Ak nemáte účet, zaplaťte si poštovné vopred produkty.

● Platobné podmienky

PayPal a T / T sú k dispozícii.

Dodacia lehota

Výroba trvá približne 10 pracovných dní. (Ak sú nejaké na sklade, bude doručená rýchlejšie.)

Medzinárodná logistika môže trvať 3-5 pracovných dní.

Poznámky k prevádzke a Údržba

● Uistite sa, že pri dlhodobom používaní modulu svetelného zdroja zvážte odvod tepla a ventiláciu montážou modulu na teplo drez.

● Pri spúšťaní sa najskôr uistite, že je vypínač aj vypínač kľúčový spínač je v polohe "vypnuté", potom pripojte napájanie. Pri vypínaní najskôr vypnite kľúčový spínač; počkajte na indikátor svetlo zhaslo pred odpojením napájania. Nikdy nie priamo vypnite napájanie, keď je zariadenie v prevádzke.

● Vyhnite sa častému pripájaniu/odpájaniu konektorov vlákien, aby ste predišli hromadenie prachu a poškodenie čelnej plochy.

● Konektory vlákien vyčistite handričkou, ktorá nepúšťa vlákna a skontrolujte pomocou a detektor konca vlákna pred pripojením. Vždy pripojte/odpojte vlákna bez napájania, aby sa predišlo popáleniu čelnej plochy. Nepoužité konektory zakryte krytkami proti prachu.

● Zariadenie skladujte v suchom prostredí bez vlhkosti.

Zabezpečenie kvality a Popredajný servis

● Záručná doba:

Bezplatná oprava alebo výmena defektov spôsobených človekom do 1 rok od kúpy. Platené služby údržby dostupné po 1 roku.

● Výnimky z bezplatnej záruky:

Počas bezplatnej záručnej doby bezplatná oprava alebo výmena budú poskytnuté za chyby spôsobené problémami s kvalitou produktu. Avšak, Box Optronics si vyhradzuje právo odmietnuť bezplatné opravy v nasledujúcom texte prípady v záručnej dobe:

(1) Škody spôsobené prírodnými faktormi (napr. blesk, prach) alebo vplyvy prostredia.

(2) Poruchy v dôsledku nesprávnej obsluhy používateľom.

(3) Zjavné fyzické poškodenie spôsobené ľudskou chybou.

(4) Neoprávnená demontáž, úprava alebo oprava.

(5) Pozmenené alebo neúplné záručné štítky na kryte.

(6) Poškodenie alebo strata počas prepravy.

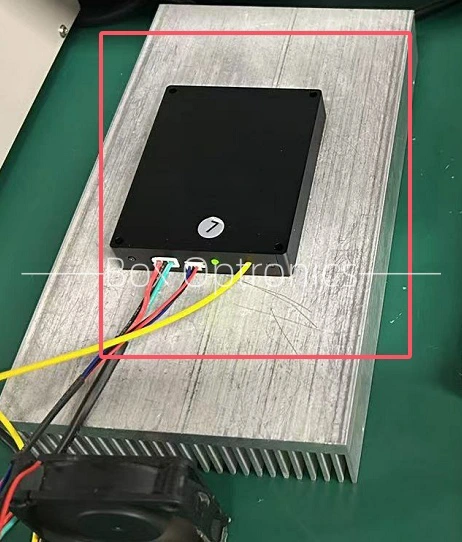

* odvod tepla na dlhodobé užívanie
