785nm FP Butterfly laserová dióda

Obsah

1. Zavedenie 785nm FP Butterfly laserová dióda

2. Technické špecifikácie

3. Vlastnosti produktu

4. Typické aplikácie

5. Podrobnosti o produkte

6. Informácie o objednávke

7. Datasheet a testsheet

8. Podmienky cenovej ponuky a platby

9. Dodacia lehota

10. Poznámky k prevádzke

11. Zabezpečenie kvality a Popredajný servis

Predstavenie produktu

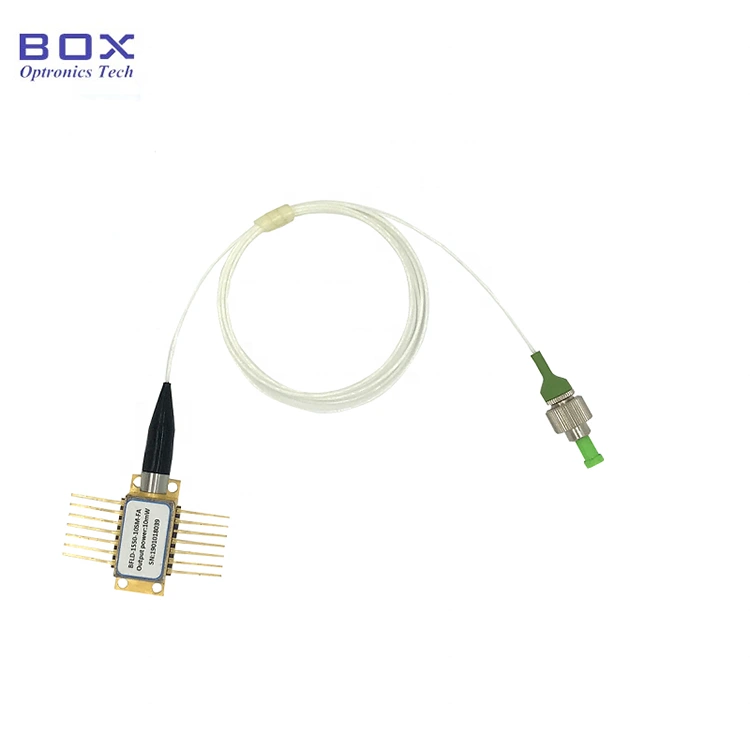

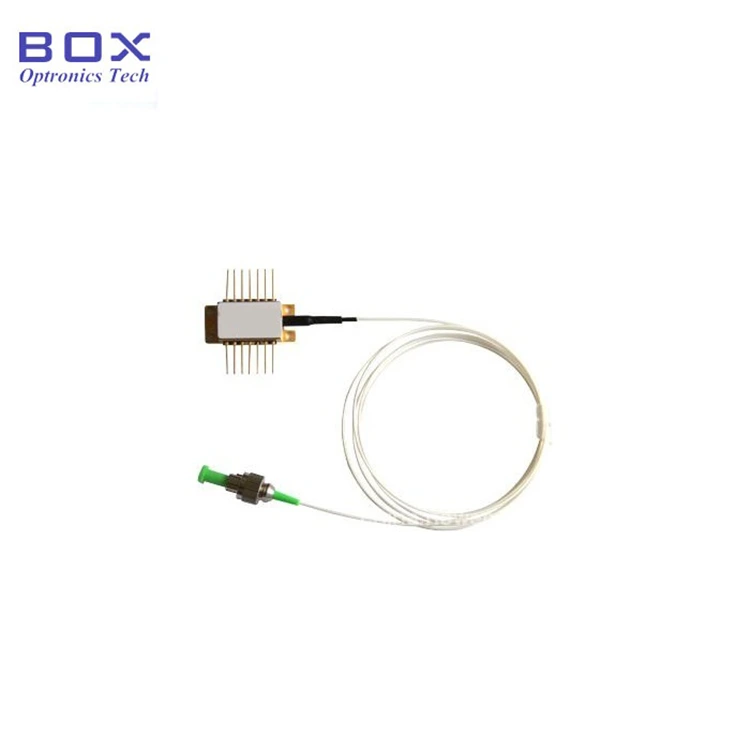

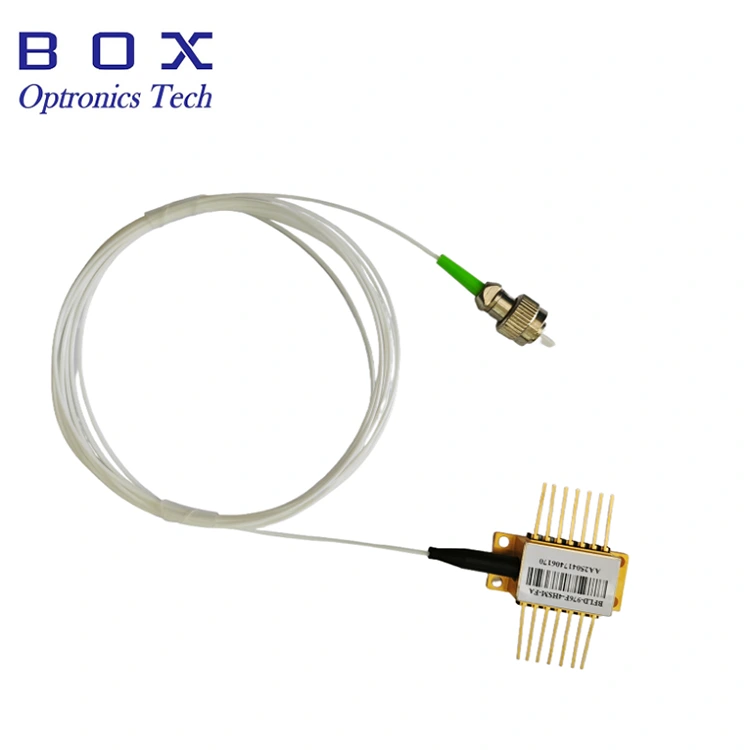

Toto je 785nm FP Butterfly Laser Diode, ktorá obsahuje až do 30 mW výstupného výkonu. Typ vlákna môže byť SM785-HP alebo PM780-HP a integruje TEC, monitorovaciu fotodiódu a termistor. The 900um ochranná trubica a FC/APC konektor sú voliteľné. Ak to špendlíky vyžadujú spájkovanie, teplota spájkovania nesmie prekročiť 260°C a čas spájkovania nesmie presiahnuť 10 sekúnd. Balík modulov/stoličiek s obvodom ovládača, K dispozícii je výstupný výkon 50 mW.

Produkt Špecifikácie

Vlastnosti produktu

● SM785-HP alebo vlákno PM780-HP;

● Výstupný výkon je zapnutý do 30 mW;

● 14-kolíkový Balík BTF s TEC, termistorom a Monitorujte PD.

Aplikácie produktov

● Svetelný zdroj;

● Snímanie optických vlákien systém;

● Materiálové spracovanie.

Podrobnosti o produkte

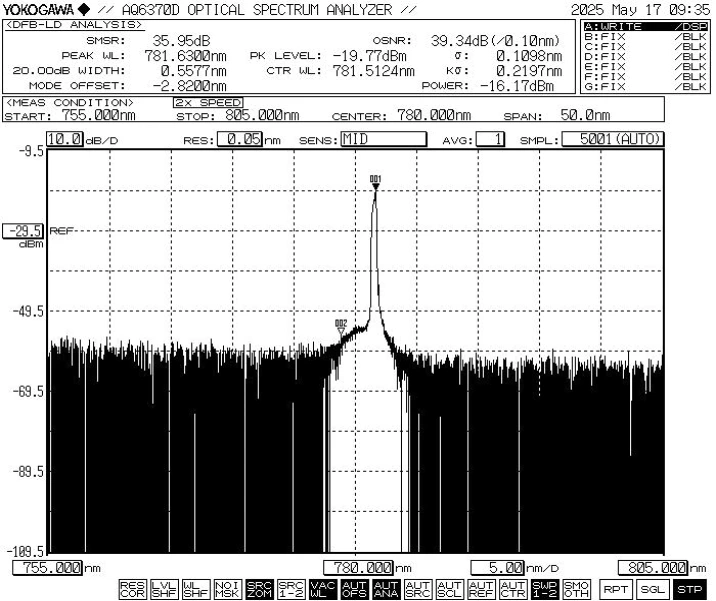

● Typické spektrum: 785nm, tolerancia WL +/-10nm.

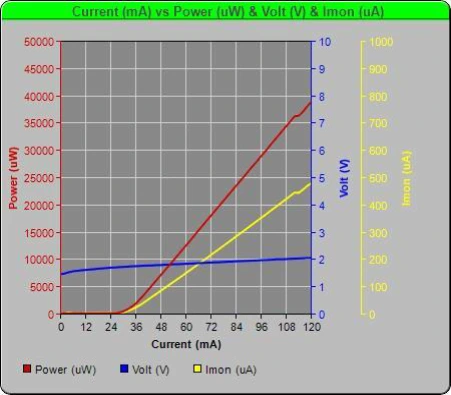

● PIV-785nm 30mW FP Butterfly laserová dióda

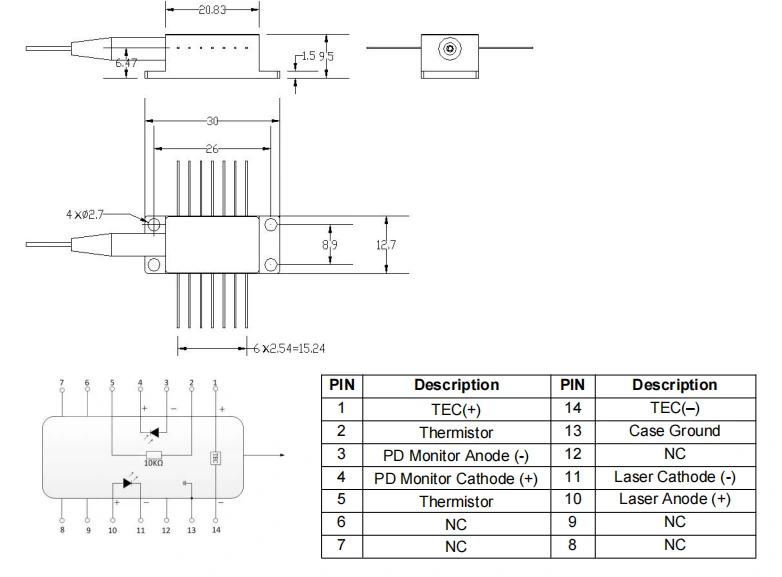

● Výkres obalu a definícia PIN-OUT (jednotka: mm) - 785nm FP Butterfly Laserová dióda

● Štandardné príslušenstvo

* Samostatné zariadenie; žiadny vstavaný ovládač (balíček modulov s ovládačom obvod je voliteľný).

Objednávanie informácie

napr.: BFLD-F785-30SM-FA

(Informácie o objednávke: 785nm FP Butterfly Laser Diode, 30mW výstup napájanie, vlákno SM Hi780, FC/APC konektor, pin pumpy).

Pre ďalšie prispôsobené požiadavky kontaktujte: sales06@boxoptronics.com

Datasheet a Testovací hárok

Datasheet

Testovací hárok

Podmienky cenovej ponuky a platby

● Podmienky cenovej ponuky

(1) EXW:

Ak máte účet DHL/UPS/FedEx, Box Optronics vám odporúča použiť EXW. Posielame cez váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Ak nemáte účet, zaplaťte si poštovné vopred produkty.

● Platobné podmienky

PayPal a T / T sú k dispozícii.

Dodacia lehota

Výroba trvá približne 10 pracovných dní. (Ak sú nejaké na sklade, bude doručená rýchlejšie.)

Medzinárodná logistika môže trvať 3-5 pracovných dní.

Poznámky k prevádzke

● Nebezpečenstvo laserového žiarenia: Keď zariadenie je v prevádzke, vyžaruje laserový lúč vysokej intenzity. Nepozerajte sa priamo na konca vlákna, pretože to môže spôsobiť poranenie očí.

● Ochrana ESD: Toto zariadenie je elektrostaticky citlivé. Preto musia byť prísne antistatické ochranné opatrenia musia byť dodržané počas balenia, prepravy a používania. okrem toho mali by sa prijať preventívne opatrenia, aby sa predišlo prepätiu v napájacom zdroji, ak tak neurobíte môže viesť k trvalému poškodeniu zariadenia (napr. zaistite správne vybavenie uzemnenie a noste antistatický remienok na zápästie).

● Manipulácia s vláknami a zariadeniami: Optické vlákna sú krehké. Neťahajte zariadenie pomocou vlákna. Pri vkladaní resp vyberte zariadenie zo zásuvky, netlačte naň ani ho neťahajte puzdro na zadnej strane krytu zariadenia. Pre zariadenia vybavené konektormi, zaistite, aby sa zariadenie aj optický konektor zdvihli súčasne počas inštalácie alebo demontáže.

● Požiadavky na spájkovanie kolíkov: Ak kolíky je potrebné spájkovať, teplota spájkovania nesmie prekročiť 260°C a čas spájkovania nesmie presiahnuť 10 sekúnd. Venujte zvláštnu pozornosť nasledujúce: počas procesu spájkovania musí byť zariadenie v stave bez napájania stave a spájkovačka musí byť riadne uzemnená.

● Prevádzka pri zapnutí: Počas zapínania procesu, nikdy nepoužívajte priamo vysoký prúd, pretože by to mohlo poškodiť čip. Namiesto toho zapnite zariadenie na úrovni prúdu blízkej prahu čipu a potom postupne zvyšujte prúd v malých prírastkoch až na požadovanú úroveň je dosiahnuté.

● Postupnosť chladenia a zapnutia: Pred po zapnutí všetkých komponentov najskôr aktivujte chladič a potom pokračujte prírastkové kroky napájania, aby sa zabránilo prehriatiu a preťaženiu čipu.

Zabezpečenie kvality a Popredajný servis

● Záručná doba:

Bezplatná oprava alebo výmena defektov spôsobených človekom do 1 rok od kúpy. Platené služby údržby dostupné po 1 roku.

● Výnimky z bezplatnej záruky:

Počas bezplatnej záručnej doby bezplatná oprava alebo výmena budú poskytnuté za chyby spôsobené problémami s kvalitou produktu. Avšak, Box Optronics si vyhradzuje právo odmietnuť bezplatné opravy v nasledujúcom texte prípady v záručnej dobe:

(1) Škody spôsobené prírodnými faktormi (napr. blesk, prach) alebo vplyvy prostredia.

(2) Poruchy v dôsledku nesprávnej obsluhy používateľom.

(3) Zjavné fyzické poškodenie spôsobené ľudskou chybou.

(4) Neoprávnená demontáž, úprava alebo oprava.

(5) Pozmenené alebo neúplné záručné štítky na kryte.

(6) Poškodenie alebo strata počas prepravy.
