1064nm ASE širokopásmový svetelný zdroj

Obsah

1. Zavedenie 1064nm ASE širokopásmový svetelný zdroj

2. Technická Špecifikácie

3. Vlastnosti produktu

4. Typické aplikácie

5. Podrobnosti o produkte

6. Prevádzkové kroky

7. Informácie o objednávke

8. Datasheet a testsheet

9. Podmienky cenovej ponuky a platba

10. Dodacia lehota

11. Poznámky k prevádzke a Údržba

12. Zabezpečenie kvality a Popredajný servis

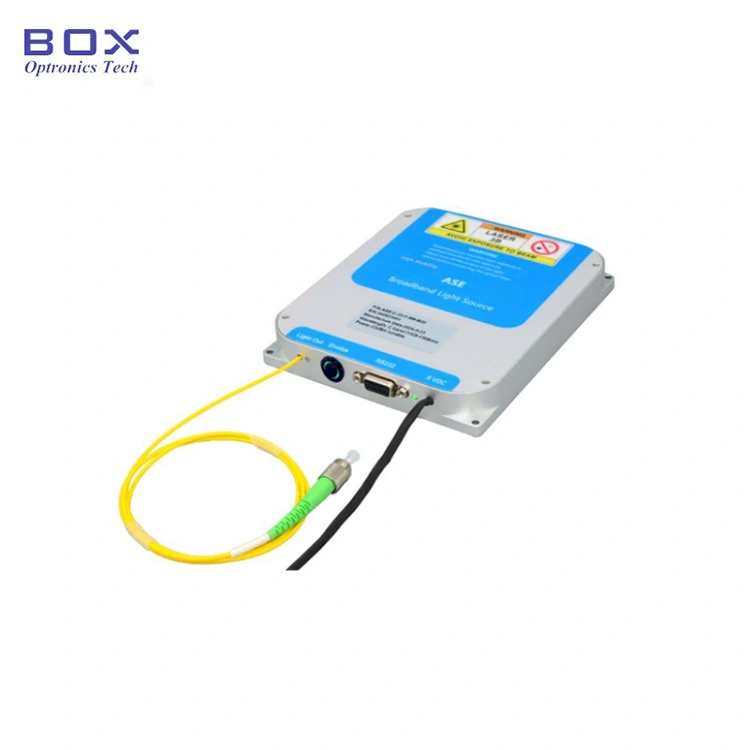

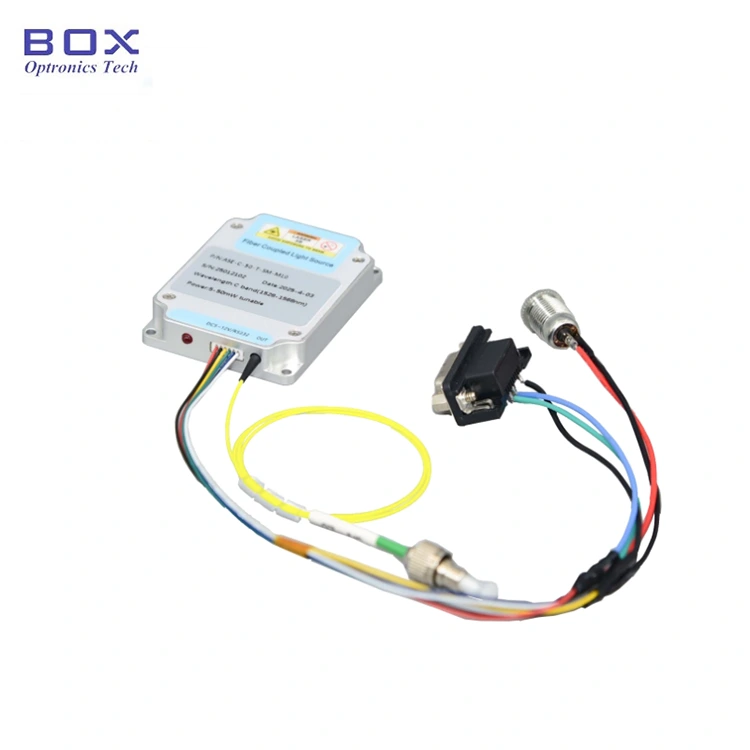

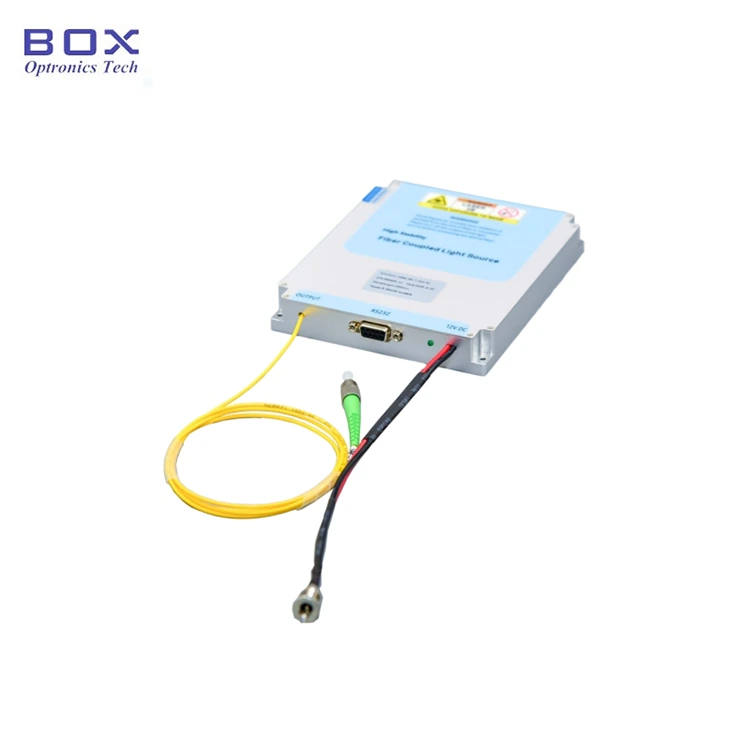

Predstavenie produktu

Toto je 1064nm ASE širokopásmový svetelný zdroj založený na Lasery s vláknami a polovodičovými pumpami dopovanými ytterbiom so spektrálnym rozsahom 1040 ~ 1080 nm pokrytie a výstupný výkon 10/20/30/50/100/500/1000 mW. Kompletná sada zahrnuté príslušenstvo; poskytnutá používateľská príručka. Je vhodný na testovanie zariadení z optických vlákien, výrobu mriežok FBG, lekárske zobrazovanie atď. Vykonajte opatrenia proti vlhkosti, prachu a korózii; to treba skladovať na suchom mieste.

Špecifikácie produktu

Vlastnosti produktu

● Spektrálny plochosť; 

● Výstup výkon je voliteľný a nastaviteľný;

● Vysoká stabilita výstupný výkon;

● Modul/stolná doska duálne možnosti s monitorovaním komunikácie pre jednoduchú integráciu.

ProductAplikácie

● snímanie vlákien;

● Lekárske zobrazovanie;

● Zariadenie s optickými vláknami testovanie.

Produkt Podrobnosti

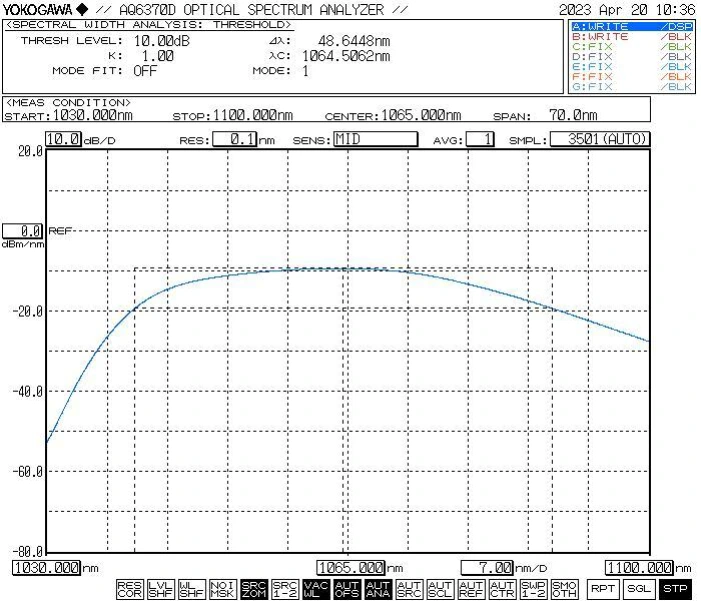

● Typické spektrum

● Štandardné príslušenstvo

Prevádzkové kroky

Krok 1. Vybalenie a montáž: Prosím skontrolujte, či je príslušenstvo kompletné

pred montážou.

Krok 2. Pripojenie vláknových prepojok: Otvorte protiprachový uzáver na konektore alebo prírube vlákna, skontrolujte koncovú plochu vlákna a pripojte vlákno alebo spojte vlákno so zariadením alebo meračom výkonu, ktorý chcete testovať po potvrdení, že nedošlo k znečisteniu alebo poškodeniu.

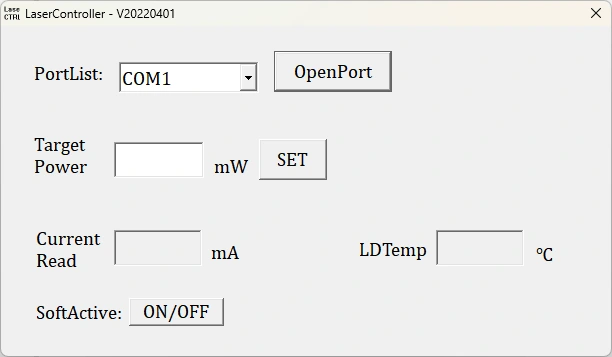

Krok 3. Pripojenie napájacieho adaptéra a Sériový kábel: Pripojte modul svetelného zdroja a napájací adaptér; pripojiť modul svetelného zdroja a počítač pomocou signálneho kábla USB-RS232. (Poznámka: Počítač musí najprv nainštalovať ovládač sériového portu. Vodič môže byť nájdete na disku CD-ROM alebo získate od spoločnosti Box Optronics.)

Setp4.Use: Otvorte zdroj svetla aktivačný spínač; indikátor výstupu svetelného zdroja svieti a tam je výstup optického výkonu. V tomto čase je hodnota pracovného prúdu a optického výkonu sú parametre nastavené hostiteľským počítačom pri poslednom vypnutí. Môžu byť upravené a uložené v softvéri hostiteľského počítača (iba pre verziu modelu s nastaviteľným výkonom).

Krok 5. Po použití kliknite na tlačidlo zatvorenia, vypnite napájanie a odpojte ho pripojenie vlákna.

Objednávanie informácie

napr.: ASE-1064-10-SM-T-M20

(Informácie o objednávke: 1064nm ASE širokopásmový svetelný zdroj, 10mW výstup výkon, výkon nastaviteľný, s vláknom SM Hi1060, balík modulov).

Pre ďalšie prispôsobené požiadavky kontaktujte: sales06@boxoptronics.com

Datasheet a Testovací hárok

Datasheet

Testovací hárok

Podmienky cenovej ponuky a platba

● Podmienky cenovej ponuky

(1) EXW:

Ak máte účet DHL/UPS/FedEx, Box Optronics vám odporúča použiť EXW. Posielame cez váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Ak nemáte účet, zaplaťte si poštovné vopred produkty.

(3) Iné

● Platobné podmienky

PayPal a T / T sú k dispozícii.

Dodacia lehota

Výroba trvá približne 10-15 pracovných dní. (Ak existujú niektoré sú skladom, bude doručené rýchlejšie.)

Medzinárodná logistika môže trvať 3-5 pracovných dní.

Poznámky k prevádzke a Údržba

● Neodporúča sa často pripájať a odpájať optické vlákna konektor na výstupnom konci. To pomáha predchádzať kontaminácii prachom, ktorý môže zvýšiť stratu vloženia alebo spôsobiť spálenie koncovej strany konektora.

● Pri spúšťaní najskôr skontrolujte, či je vypínač a kľúčový spínač sú vypnuté, potom pripojte napájanie. Pri vypínaní najskôr vypnite kľúčový spínač; po zhasnutí kontrolky stavu odpojte napájanie. Do nevypínajte napájanie priamo počas prevádzky svetelného zdroja.

● Pre modely širokopásmových svetelných zdrojov ASE s nižším výstupným výkonom ako 200 mW, výstupný vláknový konektor je možné pripojiť k inému single-mode vláknové zariadenia cez odnímateľný adaptér (vláknová príruba). Ak však koncová tvár konektora vlákna je kontaminovaná, je veľmi náchylná na poškodenie spálením keď je laser aktivovaný – aj keď je výkon lasera veľmi nízky. preto pred pripojením optického konektora musíte použiť špecializované vlákno čistiace nástroje na dôkladné vyčistenie koncovej plochy. Okrem toho použite vlákninu inšpektorom čelnej strany, aby dôkladne preskúmal povrch a ubezpečil sa, že je celý bez prachu a nečistôt pred pripojením cez vlákno príruba. Počas čistenia, kontroly a pripojenia optického konektora, musíte zabezpečiť, aby bol svetelný zdroj v deaktivovanom stave; pod č okolnosti, ak by sa tieto operácie mali vykonávať, kým je zdroj svetla zapnutý vyžarujúce svetlo. Po dokončení používania a odpojení konektora od iných optických komponentov musíte okamžite zakryť konektor vlákna s ochranným krytom proti prachu.

● Modely širokopásmového svetelného zdroja ASE s výstupným výkonom 200 mW resp vyššie môže obsahovať výstupný pigtail zakončený FC/APC konektorom. Tento konektor je však určený výhradne pre výstupný výkon iniciovaný používateľom monitorovanie (pripojením k optickému meraču výkonu) alebo na prepojenie s an Vláknový kolimátor zakončený FC na nasmerovanie laserového výstupu do voľného priestoru. to Dôrazne sa neodporúča používať prírubový adaptér na priame spojenie konektor s vrkôčikmi iných vlákien alebo zariadení vlastnených používateľom; robiť tak so sebou nesie značné riziko poškodenia vláknového konektora aj samotná zosilňovacia jednotka. Ak je potrebné prepojenie s inými vláknami, je to tak odporúča sa použiť fúzne spájanie; okrem toho zabezpečte, aby typy spájané vlákna sú vzájomne kompatibilné.

● Zariadenie skladujte v suchom prostredí bez vlhkosti.

Zabezpečenie kvality a Popredajný servis

● Záručná doba:

Bezplatná oprava alebo výmena defektov spôsobených človekom do 1 rok od kúpy. Platené služby údržby dostupné po 1 roku.

● Výnimky z bezplatnej záruky:

Počas bezplatnej záručnej doby bezplatná oprava alebo výmena budú poskytnuté za chyby spôsobené problémami s kvalitou produktu. Avšak, Box Optronics si vyhradzuje právo odmietnuť bezplatné opravy v nasledujúcom texte prípady v záručnej dobe:

(1) Škody spôsobené prírodnými faktormi (napr. blesk, prach) alebo vplyvy prostredia.

(2) Poruchy v dôsledku nesprávnej obsluhy používateľom.

(3) Zjavné fyzické poškodenie spôsobené ľudskou chybou.

(4) Neoprávnená demontáž, úprava alebo oprava.

(5) Pozmenené alebo neúplné záručné štítky na kryte.

(6) Poškodenie alebo strata počas prepravy.
