Širokopásmový svetelný zdroj ASE s nízkou plochosťou v pásme C

Obsah

1. Zavedenie Širokopásmový svetelný zdroj ASE s nízkou plochosťou v pásme C

2. Technická Špecifikácie

3. Vlastnosti produktu

4. Typické aplikácie

5. Podrobnosti o produkte

6. Prevádzkové kroky

7. Informácie o objednávke

8. Datasheet a testsheet

9. Podmienky cenovej ponuky a platba

10. Dodacia lehota

11. Poznámky k prevádzke a Údržba

12. Zabezpečenie kvality a Popredajný servis

Predstavenie produktu

Toto je nekoherentné C-pásmo Low Flatness ASE Širokopásmový svetelný zdroj, čo je spontánna emisia generovaná a polovodičový laser v kremennom vlákne dopovanom erbiom so spektrom 1526~1566nm pokrytie a výstupný výkon 10/20/30/50 mW. Vrátane kompletnej sady príslušenstva; poskytnutá používateľská príručka. Je vhodný pre optické vlákna testovanie zariadení, výroba mriežok FBG, lekárske zobrazovanie atď. Vezmite prosím preventívne opatrenia proti vlhkosti, prachu a korózii; treba ho skladovať v suchu miesto.

Produkt Špecifikácie

Vlastnosti produktu

● Cose efektívne;

● Široké spektrum;

● Vysoká stabilný výstupný výkon.

Aplikácie produktov

● Optické snímanie vlákien;

● Lekárska zobrazovanie;

● Testovanie zariadení s optickými vláknami.

Produkt Podrobnosti

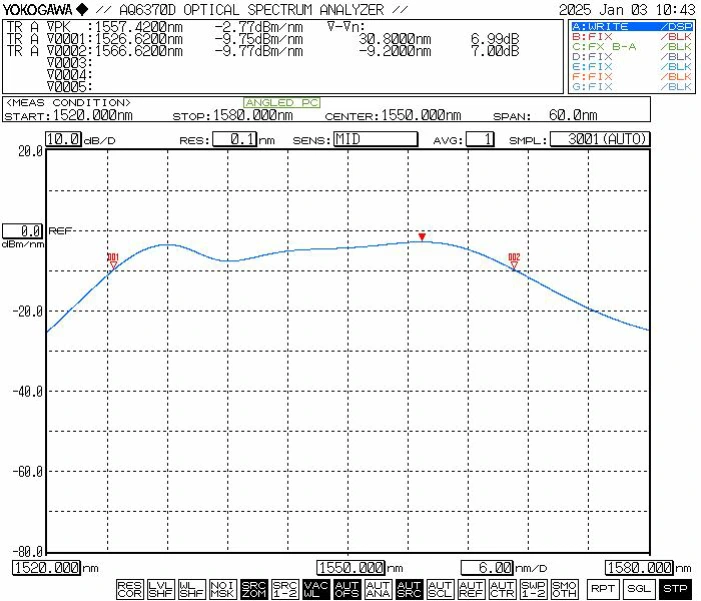

● Typické spektrum

● Štandardné príslušenstvo

Prevádzka Kroky

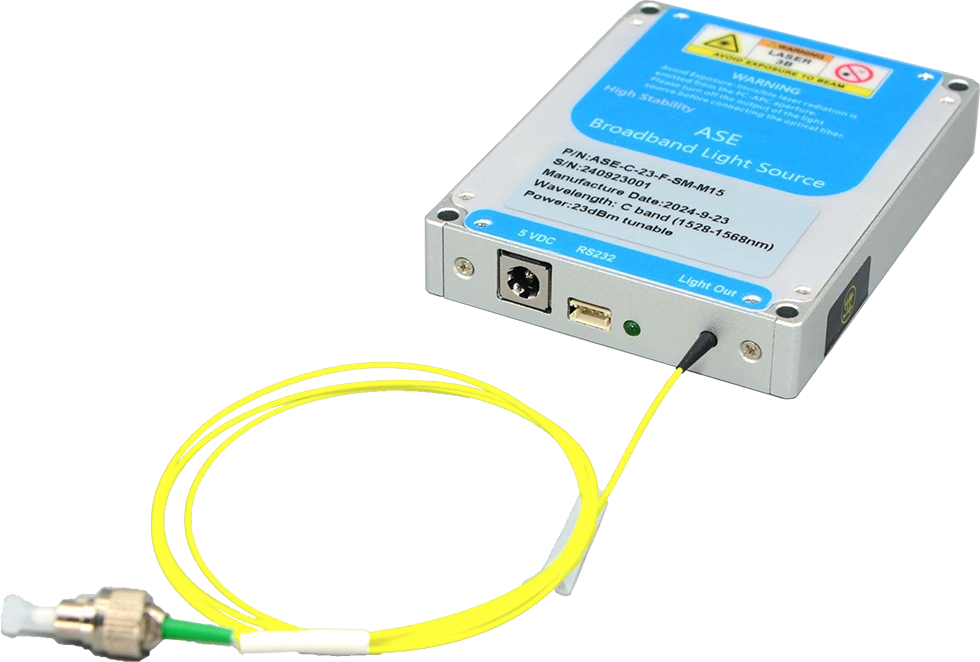

Krok 1. Vzhľad: Zľava doprava - výkon port, sériové komunikačné rozhranie ZH2.54 (3-pin), LED indikátor napájania a jednovidový optický port pre optický výstup.

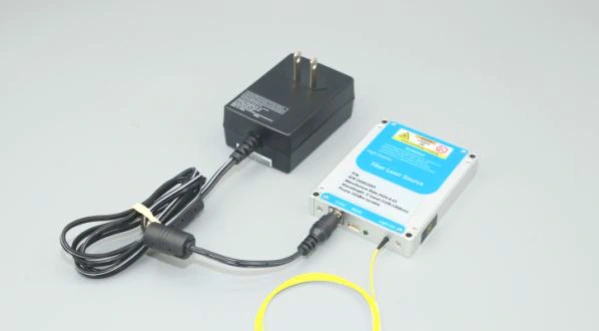

Krok 2. Napájanie: Predvolené napájací port je DC 5,5 × 2,1 mm rozhranie; zodpovedajúci napájací adaptér DC 5V je v tom čase súčasťou jednotky zásielky. Spôsob pripojenia napájacieho adaptéra k svetelnému zdroju modul je znázornený na priloženom obrázku; uistite sa, že používate iba originálny, pribalený napájací adaptér. Použitie nekompatibilnej sily adaptér môže spôsobiť poškodenie svetelného zdroja. Prípadne verzia s napájacím káblom s koncovým konektorom v tvare U uľahčiť pripojenie k spínanému zdroju napájania; táto možnosť však musí byť osobitne požadované v čase nákupu.

Krok 3. Pripojenie prepojovacích káblov: Odstráňte kryt proti prachu z konektora vlákna a skontrolujte koncovú plochu vlákna; pred pripojením k inému sa uistite, že nie je znečistený alebo poškodený optické komponenty alebo testovacie zariadenia. Pre svetelné zdroje s vysokým výkonom áno na spojenie sa odporúča použiť tavné spájanie.

Setp4.Pripojenie svetelného zdroja Modul k hostiteľskému počítaču: Použite originálny sériový dátový kábel USB-RS232 súčasťou modulu svetelného zdroja na pripojenie modulu k počítaču. Počítač vyžaduje predchádzajúcu inštaláciu ovládača vyhradeného sériového portu správne rozpoznať kábel USB-RS232; inak bude hostiteľský softvér nie je možné nadviazať správne spojenie alebo komunikovať so svetlom zdrojový modul. Ak chcete získať potrebný ovládač, kontaktujte spoločnosť Box Optronics.

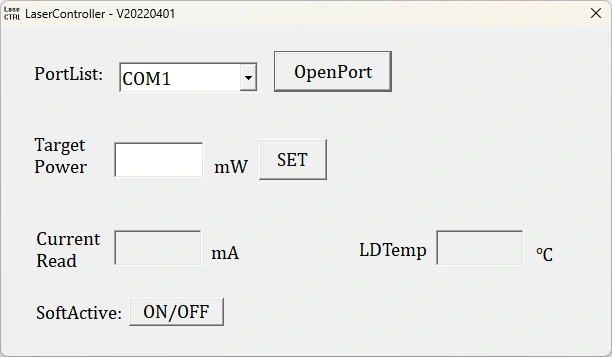

Krok 5. Softvér: Pre produkty modulu svetelného zdroja ASE s nastaviteľným výkonom, optický výstupný výkon je možné regulovať pomocou hostiteľského softvéru; pre pevný výkon modely, nie je možné nastaviť úroveň výkonu.

Objednávanie informácie

napr.: ASE-C-F7-20-SM-M

(Informácie o objednávke: Širokopásmový svetelný zdroj ASE s nízkou plochosťou v pásme C, spektrálna plochosť≤7dB, 20mW výstupný výkon, s SM vláknom, balík modulov).

Pre ďalšie prispôsobené požiadavky kontaktujte: sales06@boxoptronics.com

Datasheet a Testovací hárok

Datasheet

Testovací hárok

Podmienky cenovej ponuky a platba

● Podmienky cenovej ponuky

(1) EXW:

Ak máte účet DHL/UPS/FedEx, Box Optronics vám odporúča použiť EXW. Posielame cez váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Ak nemáte účet, zaplaťte si poštovné vopred produkty.

(3) Iné

● Platobné podmienky

PayPal a T / T sú k dispozícii.

Dodacia lehota

Výroba trvá približne 10 pracovných dní. (Ak sú nejaké na sklade, bude doručená rýchlejšie.)

Medzinárodná logistika môže trvať 3-5 pracovných dní.

Poznámky k prevádzke a Údržba

● V podmienkach čistého konca môžu jednovidové vlákna (ako napr Hi-1060, PM980, G652D alebo PM1550) majú teoretickú toleranciu výkonu približne 200 mW nepretržitého svetla. Následne pre svetelné zdroje a zosilňovače s výstupným výkonom pod 200 mW, výstupné vláknové konektory možno pripojiť k iným jednovidovým optickým zariadeniam pomocou štandardných adaptérov (vláknové príruby). Ak je však koncová plocha vláknového konektora kontaminovaná, je to je vysoko náchylný na vyhorenie v momente aktivácie lasera – aj keď výkon lasera je veľmi nízky. Preto pred vytvorením akýchkoľvek pripojení vlákien Čelo konektora sa musí dôkladne vyčistiť pomocou špeciálneho čistenia vlákien nástrojov. Okrem toho by sa mal opatrne používať inšpektor konca vlákna skontrolujte povrch, aby ste sa uistili, že je úplne bez prachu a nečistôt pred pokračovaním v pripájaní cez vláknovú prírubu.

● Pri čistení, kontrole alebo pripájaní optických konektorov vás musí zabezpečiť, aby zdroj svetla nevyžaroval svetlo; za žiadnych okolností mali by sa operácie vykonávať pri aktívnom svetle. Po ukončení používania a po odpojení od ostatných optických konektorov musí konektor byť vybavené protiprachovým uzáverom.

● Ak je potrebné pripojiť výstupné vlákno k inému vláknu, je to tak odporúča sa použiť zváračku.

● Neodporúča sa často vkladať alebo vyberať optické vlákna konektory na výstupnom konci, aby sa zabránilo kontaminácii prachom, čo môže viesť k zvýšeným stratám pri vložení alebo poškodeniu koncových plôch vláknového konektora.

● Vykonajte opatrenia proti vlhkosti, prachu a korózii; obchod na suchom mieste.

Zabezpečenie kvality a Popredajný servis

● Záručná doba:

Bezplatná oprava alebo výmena defektov spôsobených človekom do 1 rok od kúpy. Platené služby údržby dostupné po 1 roku.

● Výnimky z bezplatnej záruky:

Počas bezplatnej záručnej doby bezplatná oprava alebo výmena budú poskytnuté za chyby spôsobené problémami s kvalitou produktu. Avšak, Box Optronics si vyhradzuje právo odmietnuť bezplatné opravy v nasledujúcom texte prípady v záručnej dobe:

(1) Škody spôsobené prírodnými faktormi (napr. blesk, prach) alebo vplyvy prostredia.

(2) Poruchy v dôsledku nesprávnej obsluhy používateľom.

(3) Zjavné fyzické poškodenie spôsobené ľudskou chybou.

(4) Neoprávnená demontáž, úprava alebo oprava.

(5) Pozmenené alebo neúplné záručné štítky na kryte.

(6) Poškodenie alebo strata počas prepravy.
