1. Zavedenie 980nm ASE širokopásmový svetelný zdroj
2. Technická Špecifikácie
3. Vlastnosti produktu
4. Typické aplikácie
5. Podrobnosti o produkte
6. Informácie o objednávke
7. Datasheet a testsheet
8. Podmienky cenovej ponuky a platba
9. Dodacia lehota
10. Poznámky k prevádzke a Údržba
11. Zabezpečenie kvality a Popredajný servis

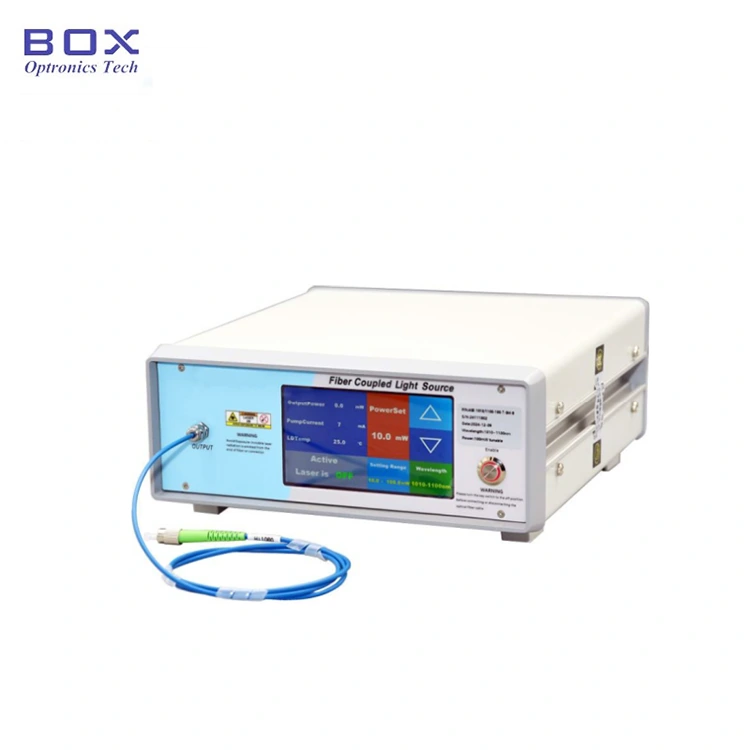

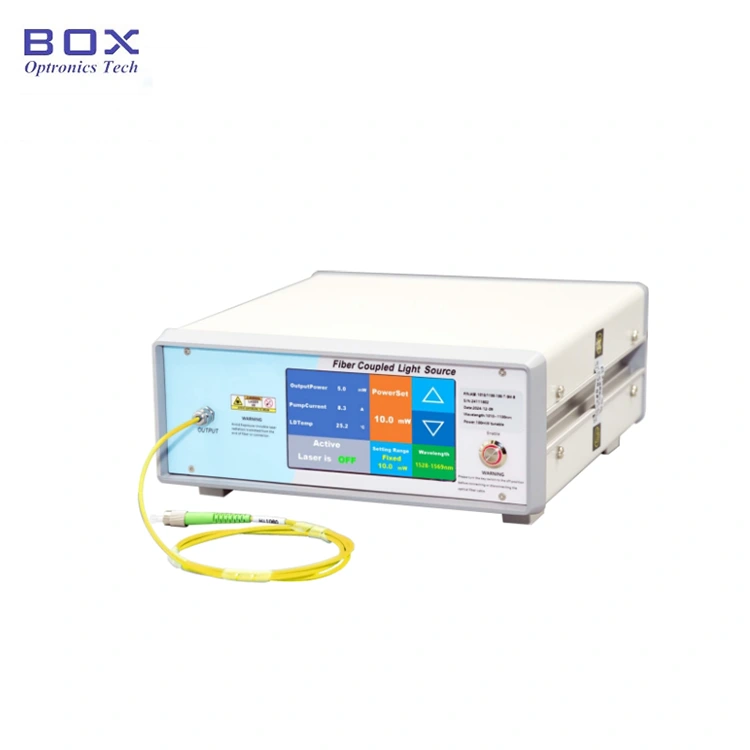

Svetelný zdroj ASE 980nm je založený na spontánnom emisie optických vlákien vzácnych zemín, ktoré majú dobrú optickú silu a nízku polarizácia. Spektrálny rozsah je 973 ~ 982 nm. Výstupný výkon je 10mW fixný. Je vybavený vláknom Hi1060 a izoláciou 35 dB. Vhodné na testovanie optických vlákien strata zariadenia, stupeň polarizácie a produkcia mriežky FBG.
|
Položka |
Jednotka |
hodnoty |
Poznámky |
|
Spektrálny rozsah |
nm |
973~982 |
Rozsah 20 dB |
|
Výstupný výkon |
mW |
10 |
Nenastaviteľné |
|
Výkonová spektrálna hustota |
dBm/nm |
≥-20 |
|
|
Výstupná izolácia |
dB |
≥35 |
|
|
Nestabilita napájania |
dB |
≤±0,02 (15 min.); ≤±0,05 (8 hodín) |
< ± 0,5 %; ≤ ± 1,2 % |
|
Polarizačný stav |
- |
Prirodzená polarizácia |
|
|
PER |
dB |
≤0,2 |
|
|
Stupeň polarizácie |
- |
≤ 2,5 % |
|
|
Pigtailové vlákno |
- |
Ahoj 1060 |
FC/APC |
|
Komunikačné rozhranie |
- |
Dotykový displej / DB9 Female (RS232) |
Pracovná doska |
|
Napájanie |
- |
AC 110~240V, <30W |
Pracovná doska |
|
Rozmery |
mm |
255 (Š) × 285 (H) × 115 (V) |
Pracovná doska |
|
Prevádzková teplota |
℃ |
-5 ~ +55 |
|
|
Prevádzková vlhkosť |
℃ |
0~70% |
|
● Široký spektrálny rozsah;
● Vysoká stabilita;
● Nízka stupeň polarizácie;
● Ovládanie pomocou farebného LCD dotykového displeja.
● Vláknina laser;
● Optické testovanie mriežok;
● Vláknina testovanie optických zariadení.

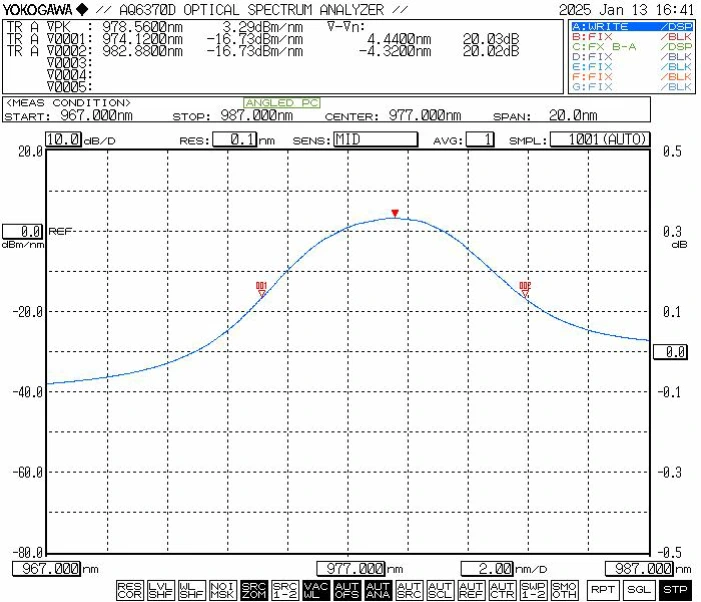

● Typická spektrálna krivka
|
Meno |
Vlnová dĺžka |
Výstupný výkon |
Typ vlákna |
Rozmer |
|
ASE |
-XXX |
-XX |
XX |
-X |
|
ASE Svetelný zdroj |
980: 980 nm |
10: 10 mW |
SM: Ahoj 1060 |
B: Pracovná doska |
napr.: ASE-980-10-SM-B
(Informácie o objednávke: 980nm ASE širokopásmový svetelný zdroj, 10mW výstup výkon, s vláknom SM Hi1060, stolný balík).
● Podmienky cenovej ponuky
(1) EXW:
Ak máte účet DHL/UPS/FedEx, Box Optronics vám odporúča použiť EXW. Posielame cez váš účet; neúčtujeme náklady na dopravu.
(2) DAP:
Ak nemáte účet, zaplaťte si poštovné vopred produkty.
(3) Iné
● Platobné podmienky
PayPal a T / T sú k dispozícii.
Výroba trvá približne 10-15 pracovných dní. (Ak existujú niektoré sú skladom, bude doručené rýchlejšie.)
Medzinárodná logistika môže trvať 3-5 pracovných dní.
● Neodporúča sa často zasúvať a odpájať výstup vláknové konektory, aby sa zabránilo kontaminácii prachom, čo môže viesť k zvýšeniu strata pri vložení alebo spálenie koncového čela vláknového konektora.
● Pri spúšťaní najskôr skontrolujte, či je vypínač a kľúčový spínač sú vypnuté a potom pripojte napájanie. Najprv pri vypínaní vypnite kľúčový spínač a po výstupe odpojte napájanie kontrolka zhasne. Nevypínajte priamo napájanie, keď je svetelný zdroj funguje.
● Venujte pozornosť odolnosti voči vlhkosti, prachu a antikorózne vlastnosti a skladujte ho na suchom mieste.
● Záručná doba:
Bezplatná oprava alebo výmena defektov spôsobených človekom do 1 rok od kúpy. Platené služby údržby dostupné po 1 roku.
● Výnimky z bezplatnej záruky:
Počas bezplatnej záručnej doby bezplatná oprava alebo výmena budú poskytnuté za chyby spôsobené problémami s kvalitou produktu. Avšak, Box Optronics si vyhradzuje právo odmietnuť bezplatné opravy v nasledujúcom texte prípady v záručnej dobe:
(1) Škody spôsobené prírodnými faktormi (napr. blesk, prach) alebo vplyvy prostredia.
(2) Poruchy v dôsledku nesprávnej obsluhy používateľom.
(3) Zjavné fyzické poškodenie spôsobené ľudskou chybou.
(4) Neoprávnená demontáž, úprava alebo oprava.
(5) Pozmenené alebo neúplné záručné štítky na kryte.
(6) Poškodenie alebo strata počas prepravy.
