Širokopásmový svetelný zdroj ASE v pásme L

Obsah

1. Zavedenie Širokopásmový svetelný zdroj ASE v pásme L

2. Technické špecifikácie

3. Vlastnosti produktu

4. Typické aplikácie

5. Podrobnosti o produkte

6. Prevádzkové kroky

7. Informácie o objednávke

8. Datasheet

9. Podmienky cenovej ponuky a platba

10. Dodacia lehota

11. Poznámky k prevádzke a Údržba

12. Zabezpečenie kvality a Popredajný servis

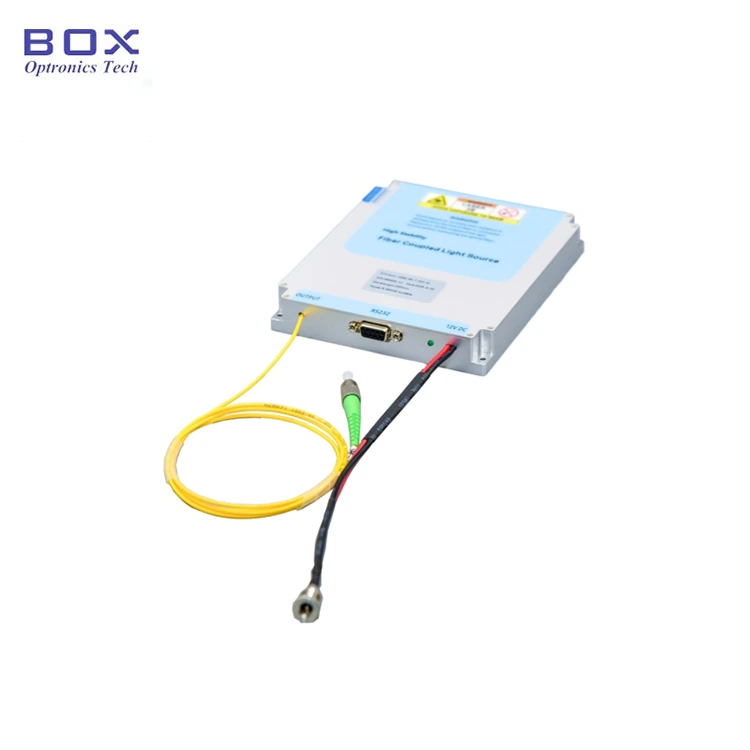

Predstavenie produktu

Toto je širokopásmový svetelný zdroj ASE v pásme L ponúka a stabilný, 10~200mW vysokovýkonný svetelný zdroj v rozsahu vlnových dĺžok L-pásma (1567~1603nm). Navrhnuté pre vysoko presné aplikácie, poskytuje široké spektrum a výstup s nízkym šumom, vďaka čomu je ideálny pre optickú komunikáciu, snímanie vlákien a lekárske zobrazovanie.

Produkt Špecifikácie

Vlastnosti produktu

● Spektrálny rovinnosť ≤ 2,5 dB;

● výstupný výkon 10/20/50/100/200 mW, nastaviteľný 10 ~ 100 %;

● DB9 Ženská (RS232) komunikácia pre jednoduchú integráciu.

1. Aplikácie produktu-L-pásmo ASE Širokopásmový svetelný zdroj

● Optické snímanie vlákien;

● Lekárska zobrazovanie;

● Optické vláknové komunikácie.

Produkt Podrobnosti

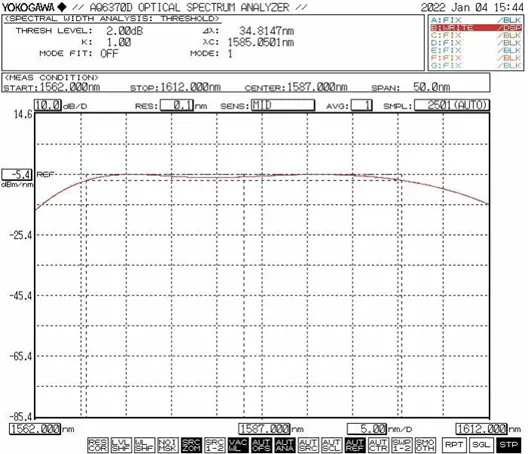

● Typické spektrum

● Štandardné príslušenstvo

Prevádzka Kroky

Krok 1. Vybalenie a montáž: Prosím skontrolujte, či je príslušenstvo kompletné

pred montážou.

Krok 2. Pripojenie vláknových prepojok: Otvorte protiprachový uzáver na konektore alebo prírube vlákna, skontrolujte koncovú plochu vlákna a pripojte vlákno alebo spojte vlákno so zariadením alebo meračom výkonu, ktorý chcete testovať po potvrdení, že nedošlo k znečisteniu alebo poškodeniu.

Krok 3. Pripojenie napájacieho adaptéra a Sériový kábel: Pripojte modul svetelného zdroja a napájací adaptér; pripojiť modul svetelného zdroja a počítač pomocou signálneho kábla USB-RS232. (Poznámka: Počítač musí najprv nainštalovať ovládač sériového portu. Vodič môže byť nájdete na disku CD-ROM alebo získate od spoločnosti Box Optronics.)

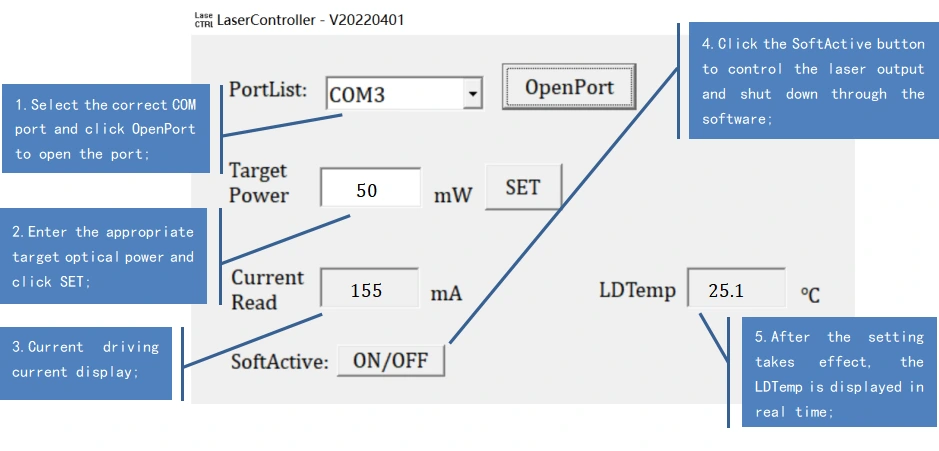

Setp4.Use: Otvorte zdroj svetla aktivačný spínač; indikátor výstupu svetelného zdroja svieti a tam je výstup optického výkonu. V tomto čase je hodnota pracovného prúdu a optického výkonu sú parametre nastavené hostiteľským počítačom pri poslednom vypnutí. Môžu byť upravené a uložené v softvéri hostiteľského počítača (iba pre verziu modelu s nastaviteľným výkonom).

Krok 5. Po použití: Kliknite na tlačidlo zatvorenia, vypnite napájanie a odpojte ho pripojenie vlákna.

Objednávanie informácie

napr.: ASE-L-2H-SM-T-B

(Informácie o objednávke: L-pásmový širokopásmový svetelný zdroj ASE, výkon 200 mW výkon, nastaviteľný výkon, s SM vláknom, stolný balík).

Pre ďalšie prispôsobené požiadavky kontaktujte: sales06@boxoptronics.com

Datasheet

Datasheet

Podmienky cenovej ponuky a platba

● Podmienky cenovej ponuky

(1) EXW:

Ak máte účet DHL/UPS/FedEx, Box Optronics vám odporúča použiť EXW. Posielame cez váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Ak nemáte účet, zaplaťte si poštovné vopred produkty.

(3) Iné

● Platobné podmienky

PayPal a T / T sú k dispozícii.

Dodacia lehota

Výroba trvá približne 10-15 pracovných dní. (Ak existujú niektoré sú skladom, bude doručené rýchlejšie.)

Medzinárodná logistika môže trvať 3-5 pracovných dní.

Poznámky k prevádzke a Údržba

● Neodporúča sa často pripájať a odpájať optické vlákna konektor na výstupnom konci. To pomáha predchádzať kontaminácii prachom, ktorý môže zvýšiť stratu vloženia alebo spôsobiť spálenie koncovej strany konektora.

● Pri spúšťaní najskôr skontrolujte, či je vypínač a kľúčový spínač sú vypnuté, potom pripojte napájanie. Pri vypínaní najskôr vypnite kľúčový spínač; po zhasnutí kontrolky stavu odpojte napájanie. Do nevypínajte napájanie priamo počas prevádzky svetelného zdroja.

● Ak je potrebné pripojiť výstupné vlákno k inému vláknu, je to tak odporúča sa použiť zváračku.

● Vykonajte opatrenia proti vlhkosti, prachu a korózii; obchod na suchom mieste.

Zabezpečenie kvality a Popredajný servis

● Záručná doba:

Bezplatná oprava alebo výmena defektov spôsobených človekom do 1 rok od kúpy. Platené služby údržby dostupné po 1 roku.

● Výnimky z bezplatnej záruky:

Počas bezplatnej záručnej doby bezplatná oprava alebo výmena budú poskytnuté za chyby spôsobené problémami s kvalitou produktu. Avšak, Box Optronics si vyhradzuje právo odmietnuť bezplatné opravy v nasledujúcom texte prípady v záručnej dobe:

(1) Škody spôsobené prírodnými faktormi (napr. blesk, prach) alebo vplyvy prostredia.

(2) Poruchy v dôsledku nesprávnej obsluhy používateľom.

(3) Zjavné fyzické poškodenie spôsobené ľudskou chybou.

(4) Neoprávnená demontáž, úprava alebo oprava.

(5) Pozmenené alebo neúplné záručné štítky na kryte.

(6) Poškodenie alebo strata počas prepravy.
