1030nm ASE širokopásmový svetelný zdroj

Obsah

1. Zavedenie 1030nm ASE širokopásmový svetelný zdroj

2. Technická Špecifikácie

3. Vlastnosti produktu

4. Typické aplikácie

5. Podrobnosti o produkte

6. Príručka bezpečnej prevádzky

7. Informácie o objednávke

8. Datasheet

9. Podmienky cenovej ponuky a platba

10. Dodacia lehota

11. Poznámky k prevádzke a Údržba

12. Zabezpečenie kvality a Popredajný servis

Predstavenie produktu

Toto je 1030nm ASE širokopásmový svetelný zdroj založený na ytterbiom dopované vláknové a polovodičové laserové pumpy so spektrom 1030nm pokrytie, výstupný výkon 10/20/30/50/100/500/1000 mW a polarizácia extinkčný pomer len 0,2 dB. Vrátane kompletnej sady príslušenstva; užívateľ poskytnutá príručka. Je vhodný pre optické vlákna testovanie zariadení, výroba mriežok FBG, lekárske zobrazovanie atď.

Produkt Špecifikácie

Vlastnosti produktu

● Spektrálny plochosť;

● Výstupný výkon je voliteľný a nastaviteľný;

● Dlhodobá vlnová dĺžka a výkon stabilný;

● DB9 Ženská (RS232) komunikácia pre jednoduchú integráciu.

Aplikácie produktov

● Vláknina snímanie;

● Lekárska zobrazovanie;

● Vláknina testovanie optických zariadení.

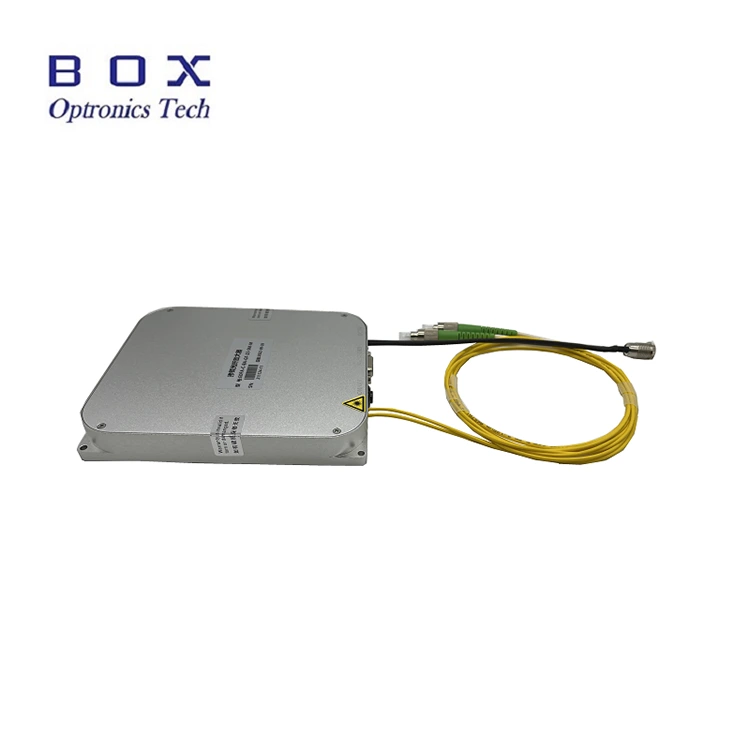

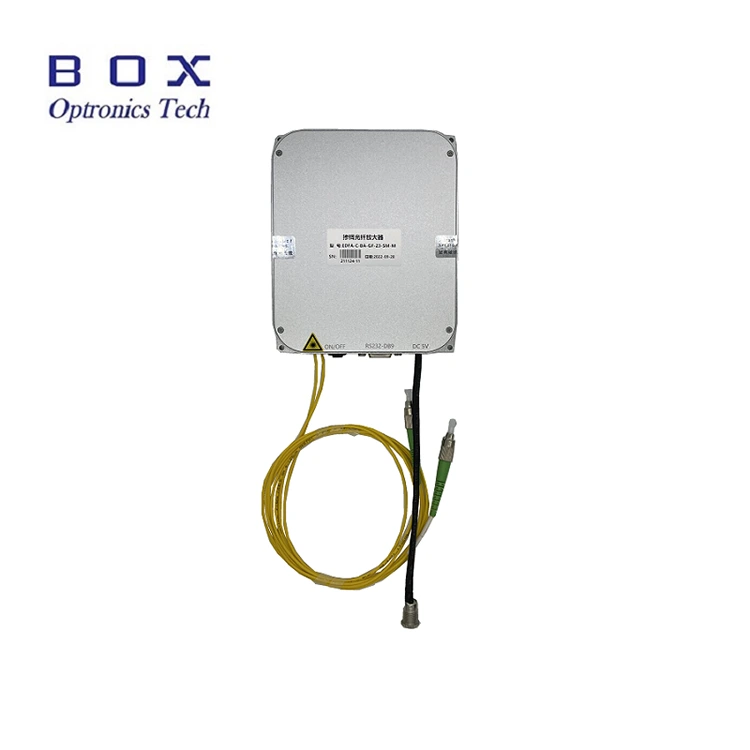

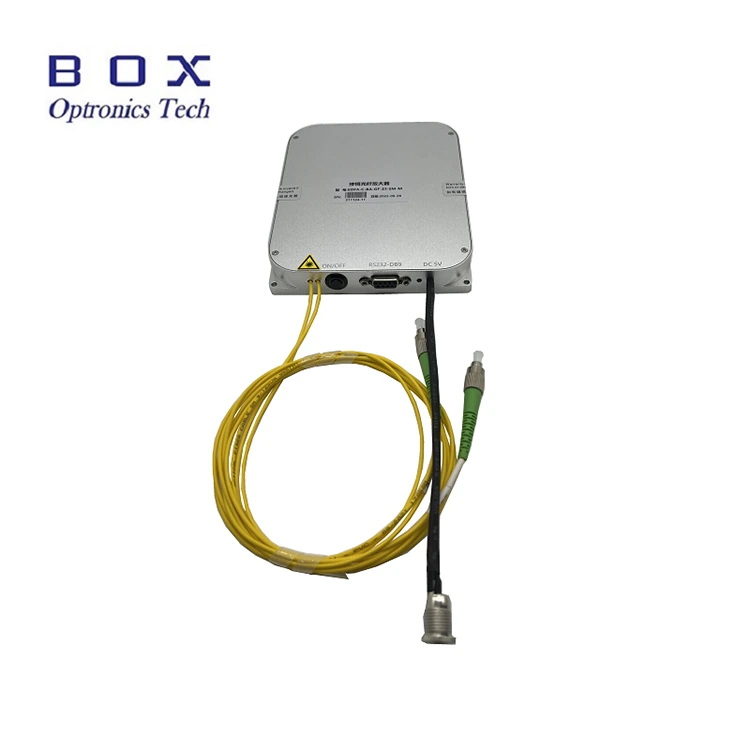

Produkt Podrobnosti

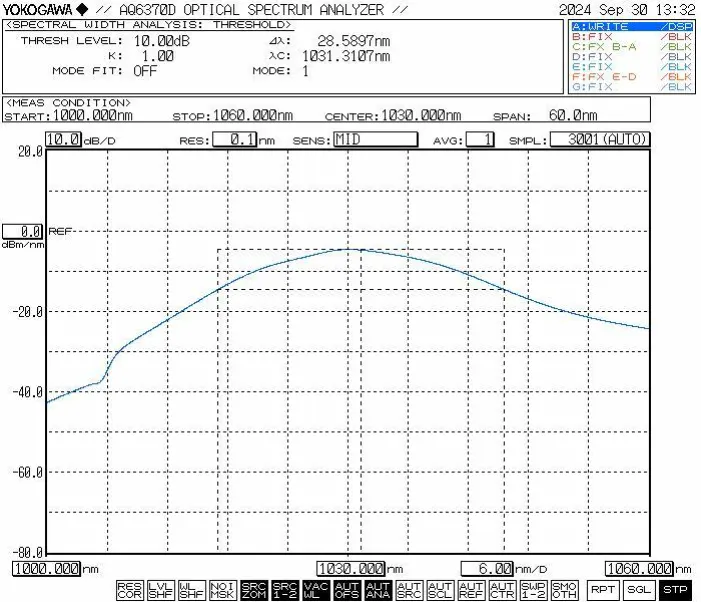

● Typické spektrum

● Štandardné príslušenstvo

1. Prevádzkové kroky - 1030nm ASE širokopásmový svetelný zdroj

Krok 1. Vybalenie a montáž: Prosím skontrolujte, či je príslušenstvo kompletné

pred montážou.

Krok 2. Pripojenie vláknových prepojok: Otvorte protiprachový uzáver na konektore alebo prírube vlákna, skontrolujte koncovú plochu vlákna a pripojte vlákno alebo spojte vlákno so zariadením alebo meračom výkonu, ktorý chcete testovať po potvrdení, že nedošlo k znečisteniu alebo poškodeniu.

Krok 3. Pripojenie napájacieho adaptéra a Sériový kábel: Pripojte modul svetelného zdroja a napájací adaptér; pripojiť modul svetelného zdroja a počítač pomocou signálneho kábla USB-RS232. (Poznámka: Počítač musí najprv nainštalovať ovládač sériového portu. Vodič môže byť nájdete na disku CD-ROM alebo získate od spoločnosti Box Optronics.)

Setp4.Use: Otvorte zdroj svetla aktivačný spínač; indikátor výstupu svetelného zdroja svieti a tam je výstup optického výkonu. V tomto čase je hodnota pracovného prúdu a optického výkonu sú parametre nastavené hostiteľským počítačom pri poslednom vypnutí. Môžu byť upravené a uložené v softvéri hostiteľského počítača (iba pre verziu modelu s nastaviteľným výkonom).

Krok 5. Po použití kliknite na tlačidlo zatvorenia, vypnite napájanie a odpojte ho pripojenie vlákna.

Objednávanie informácie

napr.: ASE-1030-5HSM-B

(Informácie o objednávke: 1030nm ASE širokopásmový svetelný zdroj, 500mW výstup výkon, s vláknom SM Hi1060, stolný balík).

Pre ďalšie prispôsobené požiadavky kontaktujte: sales06@boxoptronics.com

Datasheet

Datasheet

Podmienky cenovej ponuky a platba

● Podmienky cenovej ponuky

(1) EXW:

Ak máte účet DHL/UPS/FedEx, Box Optronics vám odporúča použiť EXW. Posielame cez váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Ak nemáte účet, zaplaťte si poštovné vopred produkty.

(3) Iné

● Platobné podmienky

PayPal a T / T sú k dispozícii.

Dodacia lehota

Výroba trvá približne 10-15 pracovných dní. (Ak existujú niektoré sú skladom, bude doručené rýchlejšie.)

Medzinárodná logistika môže trvať 3-5 pracovných dní.

Poznámky k prevádzke a Údržba

● Pred pripojením optických konektorov špecializované čistenie na dôkladné vyčistenie koncových plôch konektorov je potrebné použiť nástroje. Okrem toho by sa mal opatrne používať inšpektor konca vlákna skontrolujte povrchy, aby ste sa uistili, že sú úplne bez prachu a kontaminantov pred ich pripojením cez vláknovú prírubu. Počas čistenia, kontrola a pripojenie koncových plôch optických vlákien, je nevyhnutné zabezpečiť že svetelný zdroj je v deaktivovanom stave; za žiadnych okolností by nemal tieto operácie sa vykonávajú počas prenosu svetla. Po použití je dokončené a konektor bol odpojený od iného optického vlákna konektory, musí byť optický konektor vybavený ochranným krytom proti prachu.

● Modely širokopásmového svetelného zdroja ASE s výstupným výkonom 200 mW resp vyššie môže obsahovať výstupný pigtail zakončený FC/APC konektorom. Tento konektor je však určený výhradne pre výstupný výkon iniciovaný používateľom monitorovanie (pripojením k optickému meraču výkonu) alebo na prepojenie s an Vláknový kolimátor zakončený FC na nasmerovanie laserového výstupu do voľného priestoru. to Dôrazne sa neodporúča používať prírubový adaptér na priame spojenie konektor s vrkôčikmi iných vlákien alebo zariadení vlastnených používateľom; robiť tak so sebou nesie značné riziko poškodenia vláknového konektora aj samotná zosilňovacia jednotka. Ak je potrebné prepojenie s inými vláknami, je to tak odporúča sa použiť fúzne spájanie; okrem toho zabezpečte, aby typy spájané vlákna sú vzájomne kompatibilné.

● Dôrazne sa neodporúča časté vkladanie alebo vyberanie konektory z optických vlákien na výstupnom porte, aby sa zabránilo prachu kontaminácia — čo môže viesť k zvýšenej vložnej strate — alebo spáleniu koncová plocha vláknového konektora.

● Pri spúšťaní sa najskôr uistite, že je vypínač aj vypínač vypnite kľúčový spínač, potom pripojte napájanie. Pri vypínaní, najprv vypnite kľúčový vypínač a napájanie odpojte až po tom kontrolka výstupu zhasla. Nikdy priamo nevypínajte napájanie napájanie počas prevádzky svetelného zdroja.

● Vykonajte opatrenia proti vlhkosti, prachu a korózii; to treba skladovať na suchom mieste.

Zabezpečenie kvality a Popredajný servis

● Záručná doba:

Bezplatná oprava alebo výmena defektov spôsobených človekom do 1 rok od kúpy. Platené služby údržby dostupné po 1 roku.

● Výnimky z bezplatnej záruky:

Počas bezplatnej záručnej doby bezplatná oprava alebo výmena budú poskytnuté za chyby spôsobené problémami s kvalitou produktu. Avšak, Box Optronics si vyhradzuje právo odmietnuť bezplatné opravy v nasledujúcom texte prípady v záručnej dobe:

(1) Škody spôsobené prírodnými faktormi (napr. blesk, prach) alebo vplyvy prostredia.

(2) Poruchy v dôsledku nesprávnej obsluhy používateľom.

(3) Zjavné fyzické poškodenie spôsobené ľudskou chybou.

(4) Neoprávnená demontáž, úprava alebo oprava.

(5) Pozmenené alebo neúplné záručné štítky na kryte.

(6) Poškodenie alebo strata počas prepravy.
