1550nm 10mW DFB motýľová laserová dióda

Obsah

1. Zavedenie 1550nm 10mW DFB motýľová laserová dióda

2. Technické špecifikácie

3. Vlastnosti produktu

4. Typické aplikácie

5. Podrobnosti o produkte

6. Informácie o objednávke

7. Datasheet a testsheet

8. Podmienky cenovej ponuky a platby

9. Dodacia lehota

10. Poznámky k prevádzke

11. Zabezpečenie kvality a Popredajný servis

Predstavenie produktu

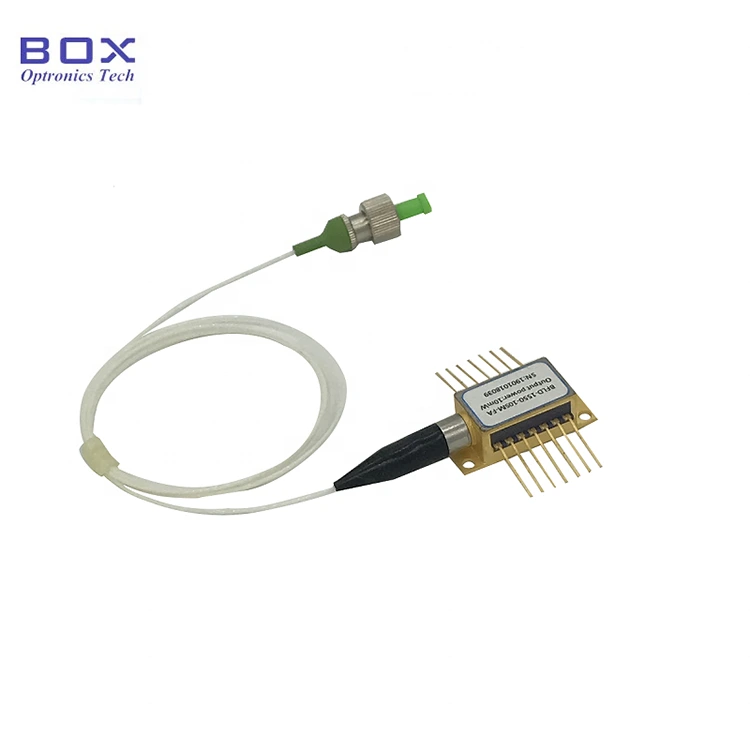

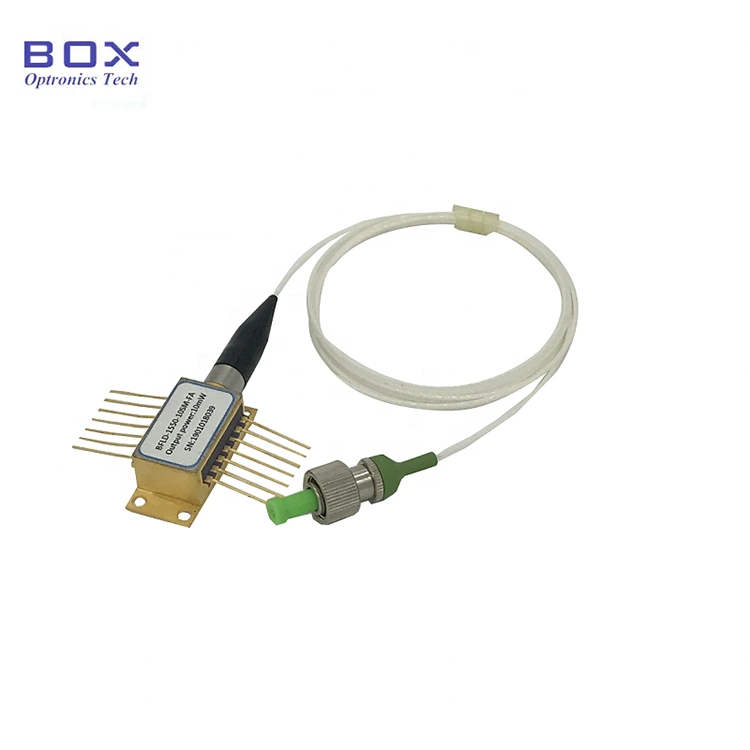

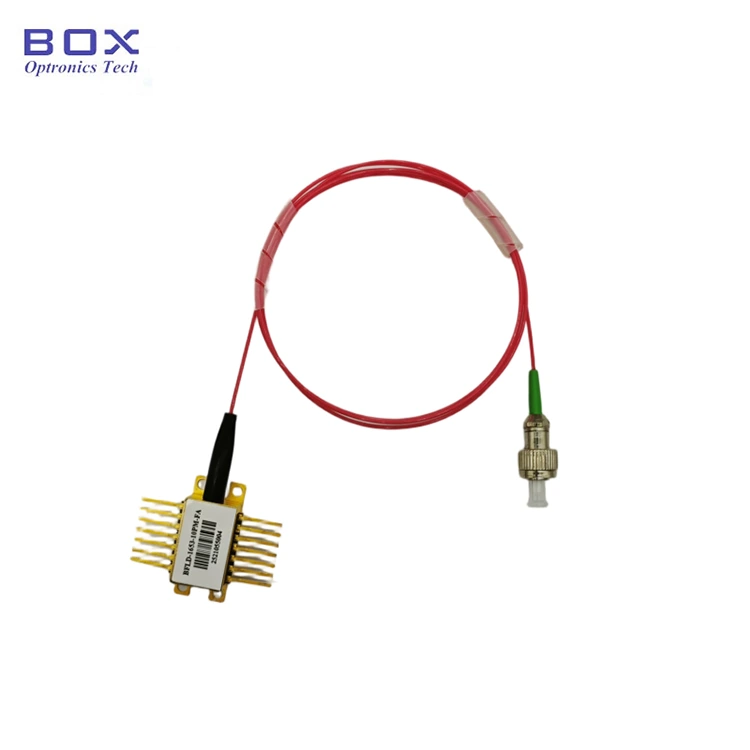

Ide o 1550nm DFB laser so 14-pinovým motýľom balík, vstavaný TEC a termistor. Vyznačuje sa stabilnou vlnovou dĺžkou 10 mW výstupný výkon, typický pomer potlačenia bočného režimu 40 dB a nízky prah prúd. Voliteľné s SM/PM vláknom, širokou prevádzkovou teplotou a vysokou spoľahlivosť, vhodná pre vláknovú komunikáciu, optické prístroje a vlákno snímanie. Prísne kontrolujte prúd a teplotu pohonu a vyhýbajte sa tomu nadprúdové poškodenie.

Produkt Špecifikácie

Vlastnosti produktu

● Multi-Quantum Well (MQW) lasery s distribuovanou spätnou väzbou (DFB);

● SMF-28e alebo PMF-1550 pigtail;

● 14-kolíkový balík BTF s TEC a Monitor PD;

● Široký rozsah prevádzkových teplôt -20~+70℃.

Aplikácie produktov

● Optické vlákno komunikácie;

● Optický prístroj;

● Optický vláknový senzor;

● Svetelný zdroj.

Produkt Podrobnosti

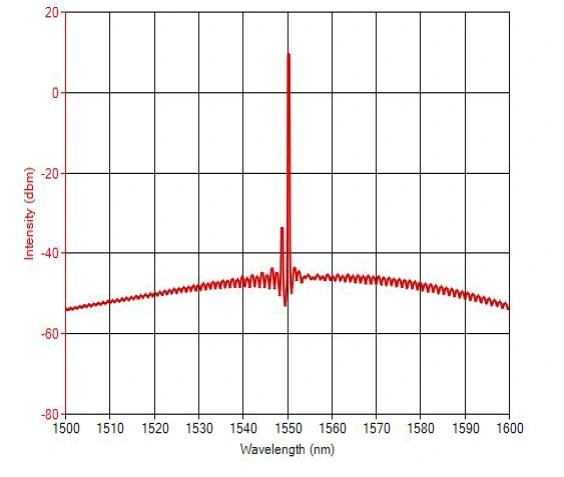

● Typické spektrum: 1550nm, tolerancia WL +/-3nm.

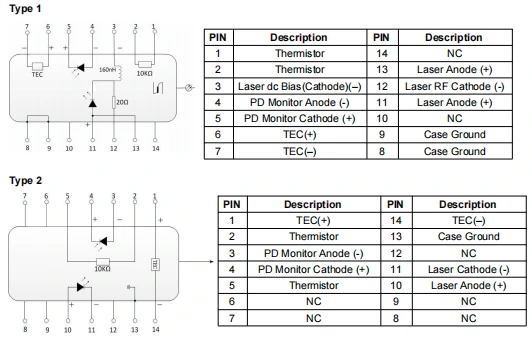

● Definícia PIN-OUT-1550nm 10mW DFB motýľová laserová dióda

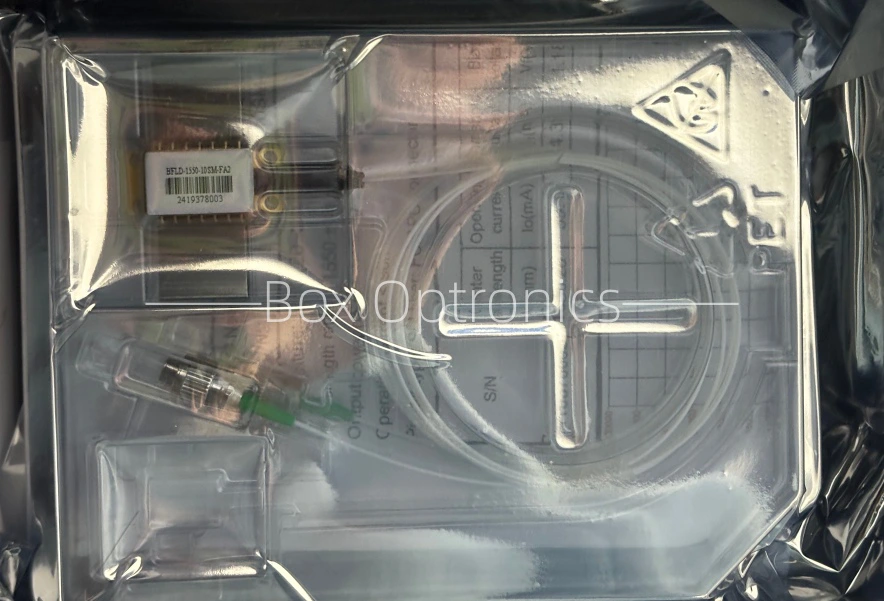

● Príklad balenia

*Samostatné zariadenie bez pohonu; integrovaný balík modulov obvody vodiča sú voliteľné.

Objednávanie informácie

napr.: BFLD-1550-10SM-FA2

(Informácie o objednávke: 1550nm 10mW DFB Butterfly Laser Diode, SM vlákno, s FC/APC konektorom, typ 2 pin-out).

Pre ďalšie prispôsobené požiadavky kontaktujte: sales06@boxoptronics.com

Datasheet a Testovací hárok

Datasheet

Testovací hárok

Podmienky cenovej ponuky a platba

● Podmienky cenovej ponuky

(1) EXW:

Ak máte účet DHL/UPS/FedEx, Box Optronics vám odporúča použiť EXW. Posielame cez váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Ak nemáte účet, zaplaťte si poštovné vopred produkty.

(3) Iné

● Platobné podmienky

PayPal a T / T sú k dispozícii.

Dodacia lehota

Výroba trvá približne 10 pracovných dní. (Ak sú nejaké na sklade, bude doručená rýchlejšie.)

Medzinárodná logistika môže trvať 3-5 pracovných dní.

Prevádzka Poznámky

● Počas prevádzky toto zariadenie vyžaruje laserový lúč vysokej intenzity; robiť nepozerajte sa priamo do konca vlákna, pretože to môže spôsobiť poranenie očí.

● Optické vlákna sú krehké; nepoužívajte vlákno na ťahanie zariadenia. Pri vkladaní alebo vyberaní zariadenia zo zásuvky nevyvíjajte tlak alebo potiahnite objímku umiestnenú v zadnej časti krytu zariadenia. Pre zariadenia vybavené konektormi, uistite sa, že zariadenie aj optický konektor sa zdvíhajú súčasne počas inštalácie alebo demontáže.

● Pred zapnutím všetkých komponentov najskôr aktivujte chladič a potom pokračujte v postupných krokoch zapínania, aby ste zabránili prehriatiu čipu a preťaženie.

Zabezpečenie kvality a Popredajný servis

● Záručná doba:

Bezplatná oprava alebo výmena defektov spôsobených človekom do 1 rok od kúpy. Platené služby údržby dostupné po 1 roku.

● Výnimky z bezplatnej záruky:

Počas bezplatnej záručnej doby bezplatná oprava alebo výmena budú poskytnuté za chyby spôsobené problémami s kvalitou produktu. Avšak, Box Optronics si vyhradzuje právo odmietnuť bezplatné opravy v nasledujúcich prípadoch záručná doba:

(1) Škody spôsobené prírodnými faktormi (napr. blesk, prach) alebo vplyvy prostredia.

(2) Poruchy v dôsledku nesprávnej obsluhy používateľom.

(3) Zjavné fyzické poškodenie spôsobené ľudskou chybou.

(4) Neoprávnená demontáž, úprava alebo oprava.

(5) Pozmenené alebo neúplné záručné štítky na kryte.

(6) Poškodenie alebo strata počas prepravy.
