Modul laserovej diódy DFB 1030nm 50mW

Obsah

1. Zavedenie 1030nm 50mW modul laserovej diódy DFB

2. Technické špecifikácie

3. Vlastnosti produktu

4. Typické aplikácie

5. Podrobnosti o produkte

6. Informácie o objednávke

7. Datasheet a testsheet

8. Podmienky cenovej ponuky a platby

9. Dodacia lehota

10. Poznámky k prevádzke

11. Zabezpečenie kvality a Popredajný servis

Predstavenie produktu

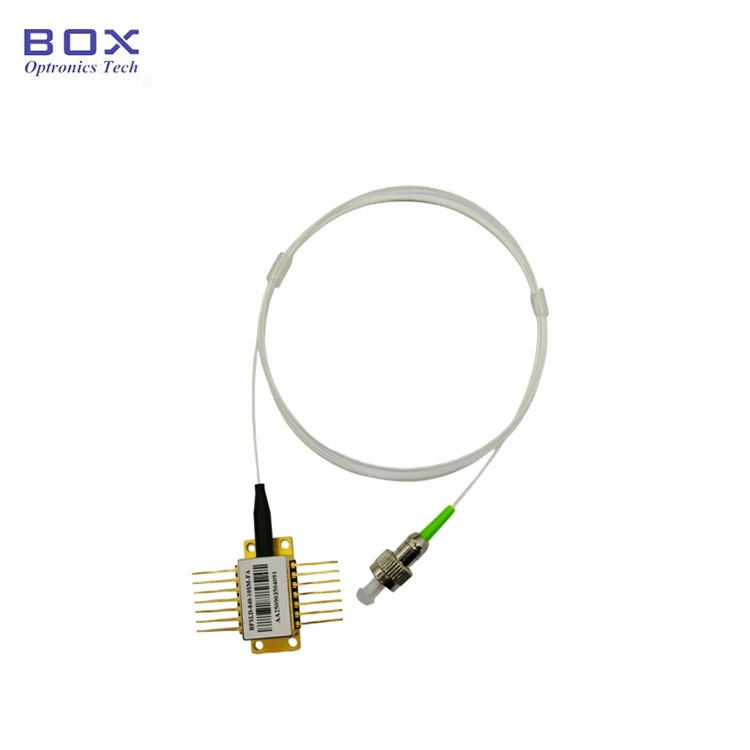

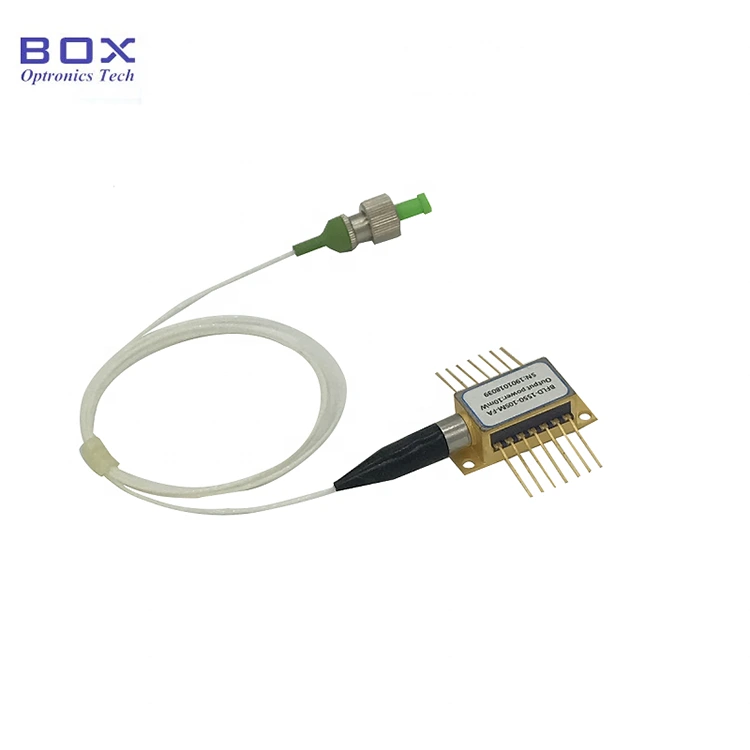

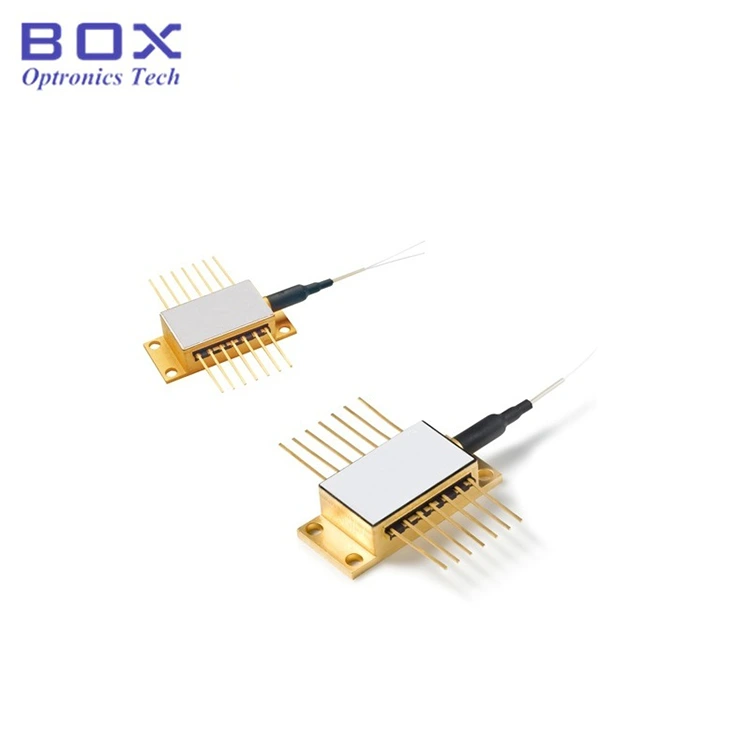

1030nm 50mW DFB laserový diódový modul je hermeticky uzavretý zapečatené v 14-kolíčkovom motýlikovom obale. Podporuje CW alebo pulznú prevádzku a integruje TEC chladič a termistor pre stabilné spektrum. Vhodné pre spektroskopiu, telekomunikácie, osvetlenie a snímanie. Pred zapnutím najprv aktivujte chladič TEC, potom pridávajte napájanie v malých prírastkoch, aby ste zabránili prehriatiu čipu resp dochádza k preťaženiu.

Špecifikácie produktu

Vlastnosti produktu

● Laser s distribuovanou spätnou väzbou;

● CW alebo pulzná prevádzka;

● Vstavaný monitor PD, termoelektrický chladič a termistor;

● Voliteľný FC/APC konektor.

Aplikácie produktov

● Spektroskopia;

● Telecom;

● Osvetlenie;

● Snímanie.

Produkt Podrobnosti

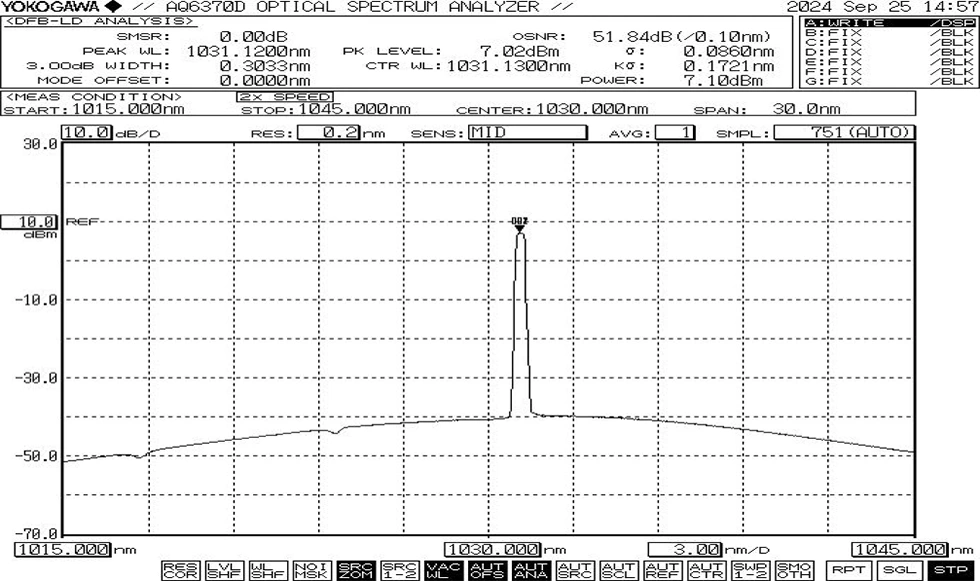

● Typické spektrum: 1030nm, tolerancia +/-2nm WL

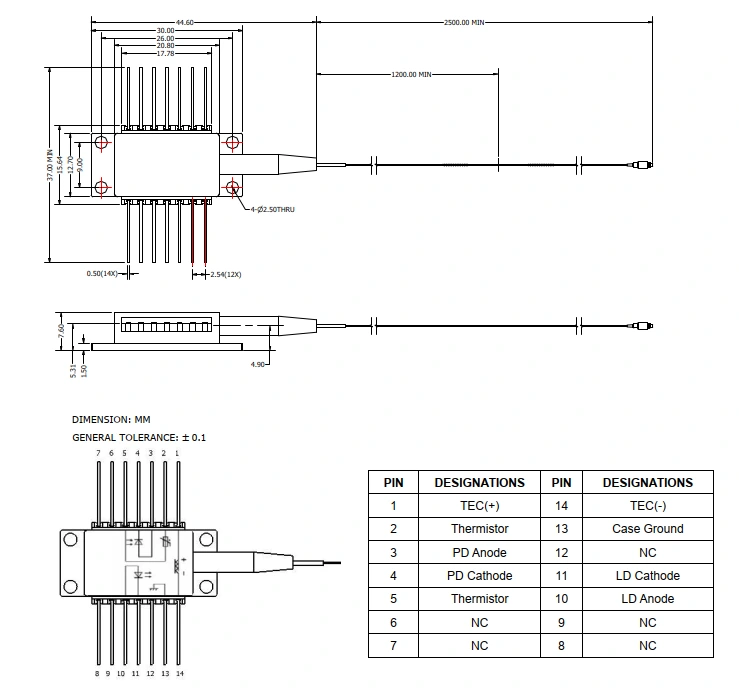

● Výkres obalu a definícia pin-out (jednotka: mm)

FAQ

(1) Je to tak je možné upraviť vlnovú dĺžku zmenou teploty? Čo je koeficient?

--Vlnová dĺžka/teplotný koeficient 0,01nm/℃.

(2) Čo je to typ vlákna?

- Corning HI1060, NA = 0,14, MFD = 6,2 um @ 1060 nm.

(3) Čo je to nastaviteľný rozsah výkonu?

--10~100%.

(4) Vy poskytnúť ochrannú trubicu a konektor pre LD?

--Áno. 900um voľná trubica a FC/APC sú voliteľné.

Objednávanie informácie

napr.: BFLD-D1030-50SM-FA

(Informácie o objednávke: 1030nm 50mW DFB laserový diódový modul, motýľ balenie, s SM vláknom, FC/APC konektorom).

Pre ďalšie prispôsobené požiadavky kontaktujte: sales06@boxoptronics.com

Datasheet a Testovací hárok

Datasheet

Testovací hárok

Podmienky cenovej ponuky a platba

● Podmienky cenovej ponuky

(1) EXW:

Ak máte účet DHL/UPS/FedEx, Box Optronics vám odporúča použiť EXW. Posielame cez váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Ak nemáte účet, zaplaťte si poštovné vopred produkty.

● Platobné podmienky

PayPal a T / T sú k dispozícii.

Dodacia lehota

Výroba trvá približne 10 pracovných dní. (Ak sú nejaké na sklade, bude doručená rýchlejšie.)

Medzinárodná logistika môže trvať 3-5 pracovných dní.

Prevádzka Poznámky

● Počas prevádzky toto zariadenie vyžaruje laserový lúč vysokej intenzity; robiť nepozerajte sa priamo do konca vlákna, pretože to môže spôsobiť poranenie očí.

● Optické vlákna sú krehké; nepoužívajte vlákno na ťahanie zariadenia. Pri vkladaní alebo vyberaní zariadenia zo zásuvky nevyvíjajte tlak alebo potiahnite objímku umiestnenú v zadnej časti krytu zariadenia. Pre zariadenia vybavené konektormi, uistite sa, že zariadenie aj optický konektor sa zdvíhajú súčasne počas inštalácie alebo demontáže.

● Ak kolíky vyžadujú spájkovanie, teplota spájkovania nesmie presiahnuť 260 °C a čas spájkovania nesmie presiahnuť 10 sekúnd. Osobitné je potrebné venovať pozornosť nasledovnému: počas procesu spájkovania zariadenie musí byť v stave bez napájania a spájkovačka musí byť správne uzemnený.

● Pri používaní prístroja presne dodržujte prevádzkové napätie a aktuálne rozsahy uvedené v údajovom liste. Kľúčové parametre – vrátane Ith (prahový prúd), Iop max (maximálny prevádzkový prúd), Vop max (maximum Prevádzkové napätie) a λc (stredná vlnová dĺžka) – treba uviesť odkaz konkrétne v protokole o skúške poskytnutom v čase odoslania.Poznámka:Prevádzka prekročenie absolútneho maximálneho hodnotenia môže spôsobiť trvalé poškodenie zariadenia.

Zabezpečenie kvality a Popredajný servis

● Záručná doba:

Bezplatná oprava alebo výmena defektov spôsobených človekom do 1 rok od kúpy. Platené služby údržby dostupné po 1 roku.

● Výnimky z bezplatnej záruky:

Počas bezplatnej záručnej doby bezplatná oprava alebo výmena budú poskytnuté za chyby spôsobené problémami s kvalitou produktu. Avšak, Box Optronics si vyhradzuje právo odmietnuť bezplatné opravy v nasledujúcom texte prípady v záručnej dobe:

(1) Škody spôsobené prírodnými faktormi (napr. blesk, prach) alebo vplyvy prostredia.

(2) Poruchy v dôsledku nesprávnej obsluhy používateľom.

(3) Zjavné fyzické poškodenie spôsobené ľudskou chybou.

(4) Neoprávnená demontáž, úprava alebo oprava.

(5) Pozmenené alebo neúplné záručné štítky na kryte.

(6) Poškodenie alebo strata počas prepravy.
