1550,12nm DWDM DFB laser

Prehľad produktu-1550,12nm DWDM DFB laser

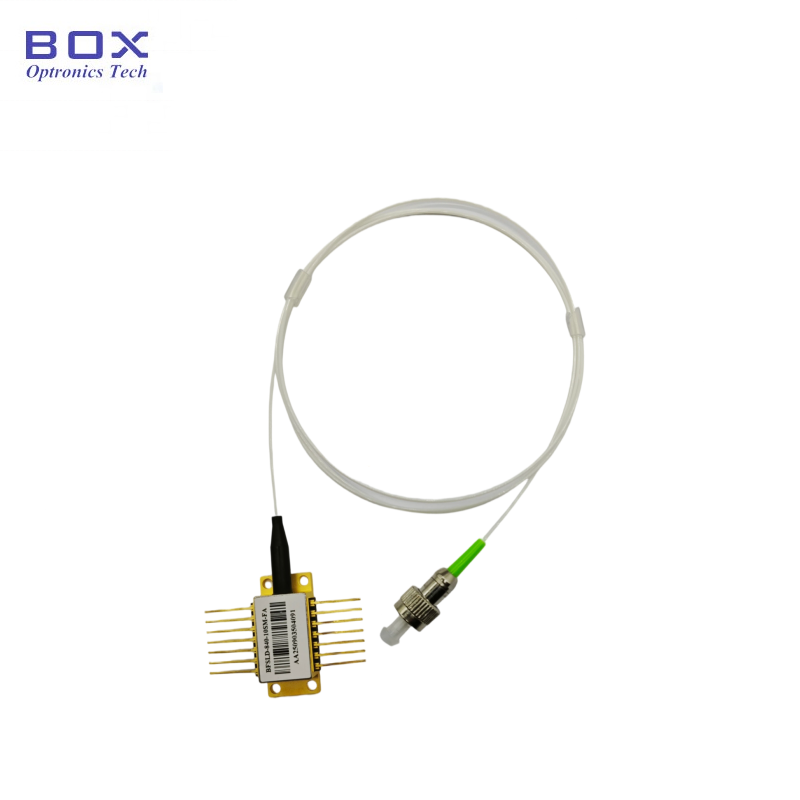

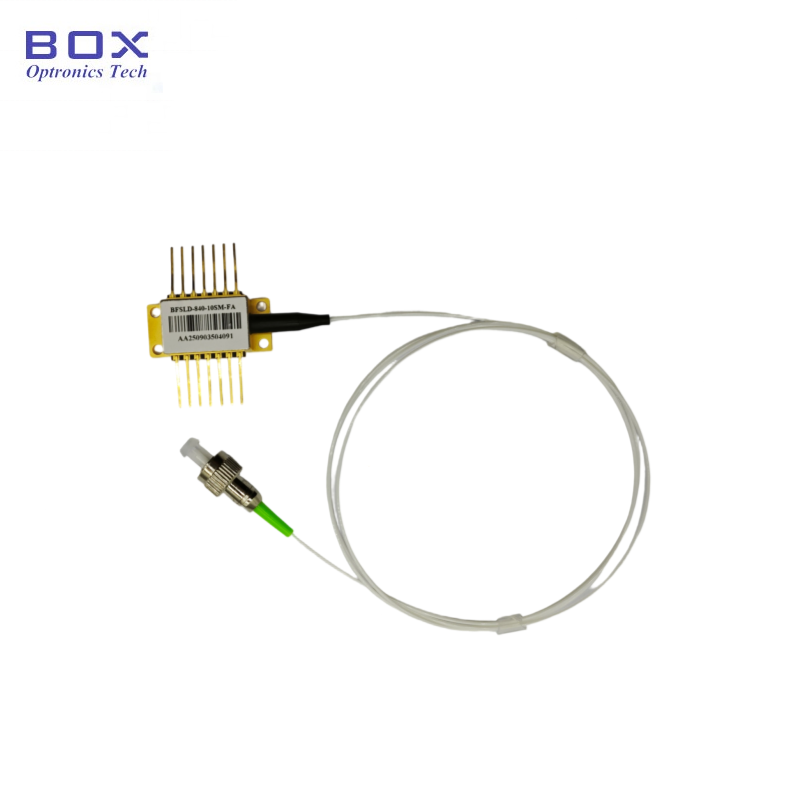

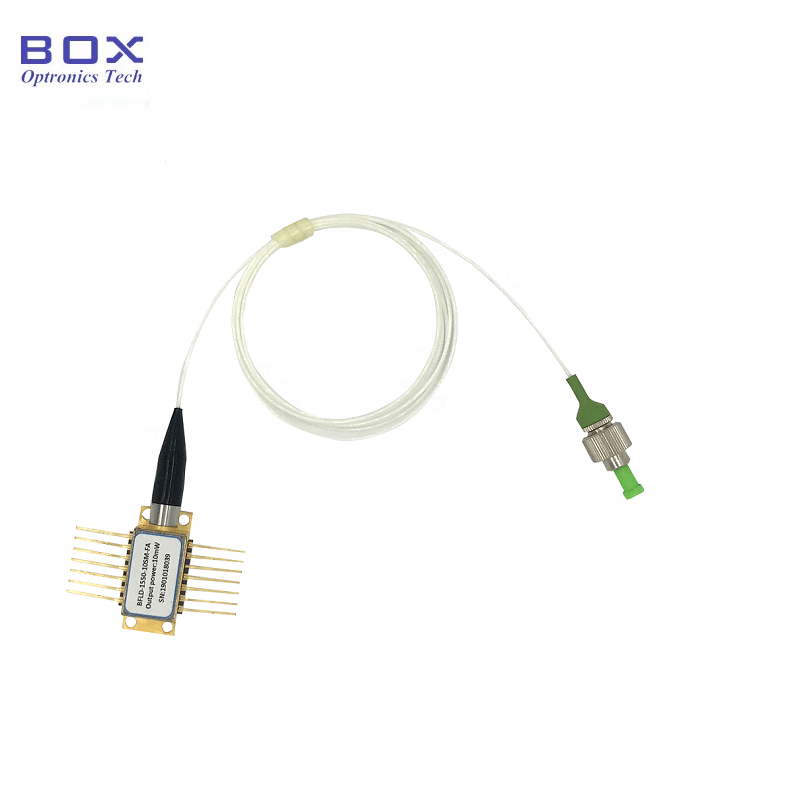

1550,12nm DWDM DFB laser (model BFLD-CH34-XXSM-FA, ITU Grid Channel 34) je 14-pinová motýľová laserová dióda s distribuovanou spätnou väzbou špeciálne navrhnutá pre analógový prenos CATV a aplikácie optickej komunikácie DWDM. Toto zariadenie, ktoré pracuje na štandardnej vlnovej dĺžke ITU mriežky 1 550,12 nm, poskytuje 10 mW alebo 20 mW optický výstupný výkon cez jednorežimové alebo polarizačné vlákno s konektorom FC/APC.

Umiestnený v hermetickom 14-pinovom motýľovom balení s integrovaným izolátorom, termoelektrickým chladičom (TEC), 10kΩ termistorom a monitorovacou fotodiódou, laser poskytuje teplotnú a výkonovú stabilizáciu v celom rozsahu prevádzkových teplôt -40°C až +85°C. Pre kompatibilitu s rôznymi dizajnmi systémových dosiek sú k dispozícii dve konfigurácie vývodov (Typ 1 a Typ 2).

Kľúčové vlastnosti-1550,12nm DWDM DFB laser

· Vlnová dĺžka štandardnej ITU mriežky: 1550,12 nm (34. kanál), voliteľný celý rozsah CH18–CH64

· Vysoký optický výstupný výkon: 10 mW alebo 20 mW

· Pokročilý dizajn analógového čipu optimalizovaný pre prenos CATV

· Vysoký pomer potlačenia bočného režimu: SMSR ≥30dB

· Vstavaný optický izolátor: ≥30dB izolácia pri 25°C

· Vysoká optická spätná strata: ≥40 dB

· Široká modulačná šírka pásma: typická 2,5 GHz

· 14-kolíkový hermetický motýľ s integrovaným TEC a termistorom

· Integrovaná monitorová fotodióda na monitorovanie napájania

· Možnosti vlákna: SMF-28e single-mode alebo PMF-1550 vlákno udržiavajúce polarizáciu

· Štandardný konektor FC/APC, 1,0 m pigtail (900 μm voľná trubica)

· Široký rozsah prevádzkových teplôt: -40 °C až +85 °C

· Dve konfigurácie pinoutov (Typ 1 / Typ 2) pre flexibilitu návrhu

Typické aplikácie - 1550,12 nm DWDM DFB laser

· Vysielacie siete CATV a prenosové systémy koncovej stanice

· Siete s obmedzenými zdrojmi optických vlákien (multiplexovanie vlnovej dĺžky)

· Rozbočovač káblovej televízie a distribučné zariadenia

· Optické vysielacie moduly pre analógové RF cez vlákno

· Nástroje na testovanie a meranie optických vlákien

· Satelitné a RF distribúcia signálu cez vlákno

· Výskum a vývoj v laboratóriách pre optickú komunikáciu

· OEM integrácia do CATV a telekomunikačných zariadení

Špecifikácie produktu-1550,12nm DWDM DFB laser

Absolútne maximálne hodnotenia

Elektrooptické charakteristiky (T = 25 °C, IF = IOP)

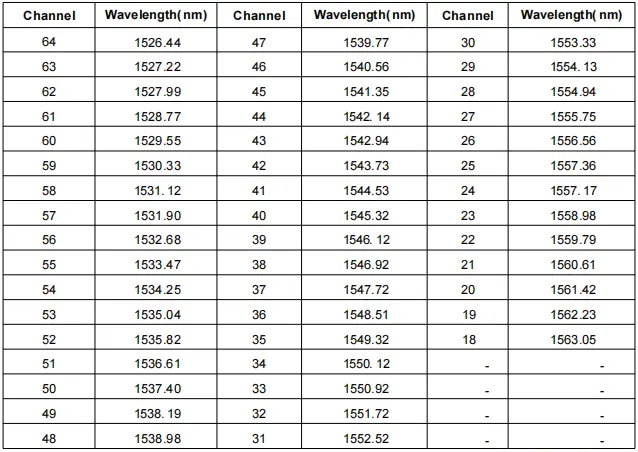

Referenčná vlnová dĺžka siete ITU (vybrané kanály)

Poznámka: Úplné ITU mriežkové kanály CH18–CH64 (1526,44nm–1563,05nm) dostupné na požiadanie.

Špecifikácie optických vlákien-1550,12nm DWDM DFB laser

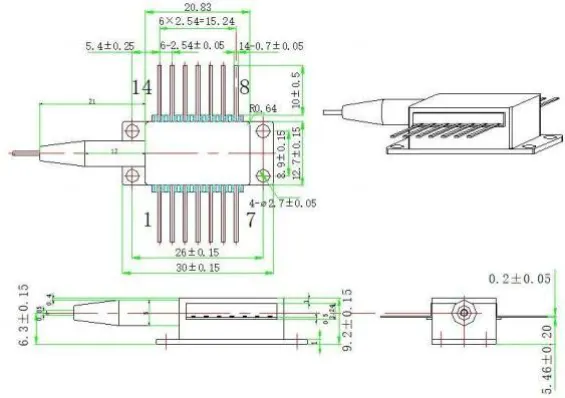

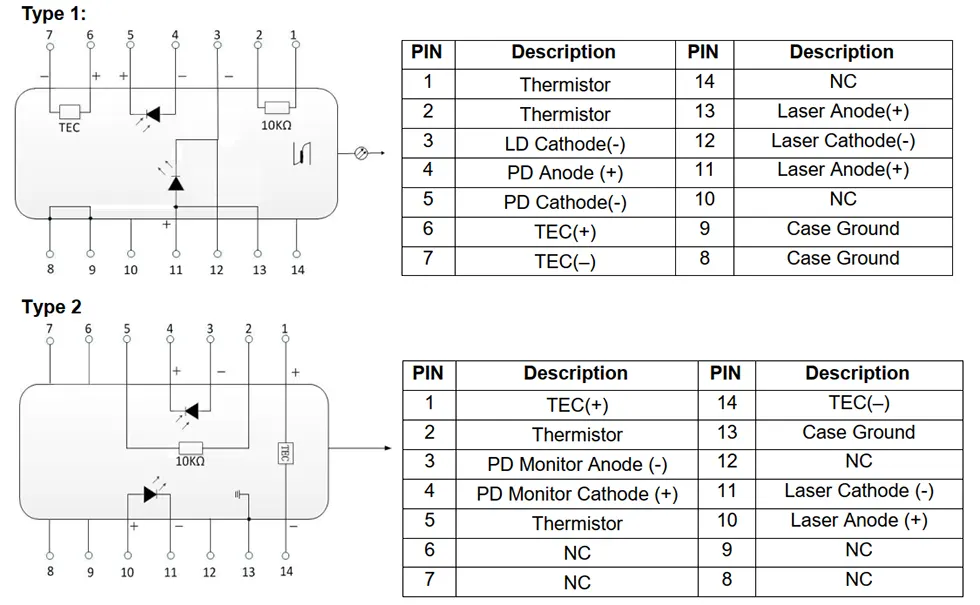

Package and Pin Definition-1550,12nm DWDM DFB laser

Informácie o objednávaní-1550,12nm DWDM DFB laser

Modelová nomenklatúra

BFLD – XXXX – XX – XX – XX (-X)

Príklad: BFLD-CH34-10SM-FA

Prečo si vybrať lasery Box Optronics DWDM DFB?

· Overená technológia laserového čipu DFB s analógovo optimalizovaným dizajnom pre aplikácie CATV

· 100 % funkčné testovanie a skríning pred odoslaním

· Plná podpora vlnovej dĺžky mriežky ITU (CH18–CH64) s prísnou toleranciou vlnovej dĺžky

· Konkurenčné ceny s priamou dodávkou z výroby

· Flexibilné množstvo objednávok – podpora prototypov výskumu a vývoja aj hromadnej výroby

· Možnosti prispôsobenia pre vlnovú dĺžku, výkon, typ vlákna, konektor a konfiguráciu kolíkov

· Dlhodobá stabilita dodávok pre nasadzovanie CATV siete a produkčné programy

· Hermetické motýľové balenie s integrovaným TEC pre spoľahlivú prevádzku pri vysokých teplotách

· Medzinárodná doprava prostredníctvom DHL/UPS/FedEx s úplným sledovaním

Často kladené otázky (FAQ)

Otázka: Aký je rozdiel medzi týmto DWDM DFB laserom a štandardným DFB laserom?

Odpoveď: Tento laser DFB s mriežkou ITU kombinuje presné ovládanie vlnovej dĺžky s analógovým výkonom optimalizovaným pre CATV. Vyznačuje sa optimalizovaným dizajnom laserového čipu pre vysoký pomer nosnej k šumu (CNR), výkon s nízkym skreslením (CSO/CTB) a stabilný optický výstup.

V porovnaní so štandardnými lasermi DFB určenými hlavne na digitálnu optickú komunikáciu sú lasery CATV DFB špecificky optimalizované pre aplikácie s analógovou moduláciou, kde je kritická linearita a šum.

Otázka: Aké vlnové dĺžky mriežky ITU sú k dispozícii?

Odpoveď: Ponúkame vlnové dĺžky mriežky ITU-T od CH18 (1563,05 nm) do CH64 (1526,44 nm), ktoré pokrývajú bežne používané kanály DWDM v pásme C. Vlastné vlnové dĺžky sú k dispozícii podľa špecifických systémových požiadaviek.

Otázka: Aký je rozdiel medzi možnosťami vlákien SMF a PMF?

Odpoveď: SMF-28e je štandardné jednovidové vlákno, vhodné pre väčšinu CATV a všeobecné optické komunikačné aplikácie, kde polarizácia nie je kritická. PMF-1550 je polarizačné udržiavacie vlákno určené pre systémy citlivé na polarizáciu. Pre vlákno PM je pomalá os zarovnaná s kľúčom konektora. Vyberte na základe požiadaviek na polarizáciu vášho systému.

Otázka: Prečo je vstavaný izolátor dôležitý pre aplikácie CATV?

Odpoveď: Optická spätná väzba spôsobená odrazmi vlákien alebo optickými komponentmi môže spôsobiť šum, nestabilitu vlnovej dĺžky a degradáciu signálu v analógových prenosových systémoch. Vstavaný optický izolátor potláča optickú spätnú väzbu, čím zaisťuje stabilný výstupný výkon, nízky šum a spoľahlivý prenos CATV.

Otázka: Aké je minimálne množstvo objednávky (MOQ)?

Odpoveď: MOQ je 1ks. Podporujeme flexibilné množstvo objednávok. Štandardné modely môžu byť dodávané v malých množstvách pre výskum a vývoj a prototypovanie, ako aj väčšie objemy pre nasadenie a výrobu CATV siete. Kontaktujte náš predajný tím pre konkrétnu cenu v požadovanom množstve.

Otázka: Môžem získať vlastnú vlnovú dĺžku, výkon alebo konfiguráciu konektora?

Odpoveď: Áno, ponúkame komplexné možnosti prispôsobenia vrátane akejkoľvek vlnovej dĺžky mriežky ITU (CH18–CH64), vlastných úrovní výstupného výkonu v rozsahu 6–20 mW, alternatívne typy a dĺžky vlákien, rôzne typy konektorov (FC/APC, SC/APC, LC atď.) a prispôsobené konfigurácie kolíkov (Typ 1 alebo Typ 2). Kontaktujte nás s vašimi špecifickými požiadavkami a náš technický tím posúdi realizovateľnosť a poskytne cenovú ponuku.
