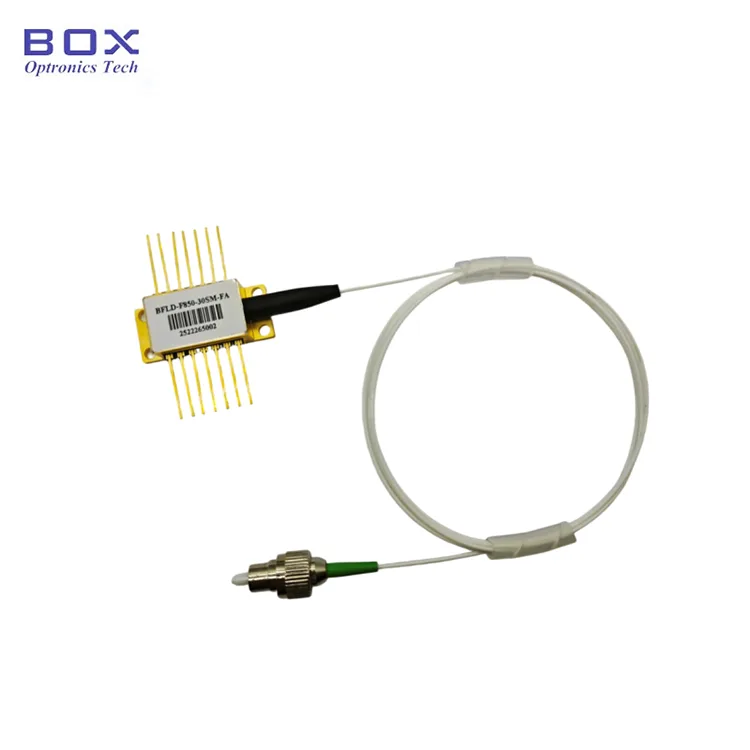

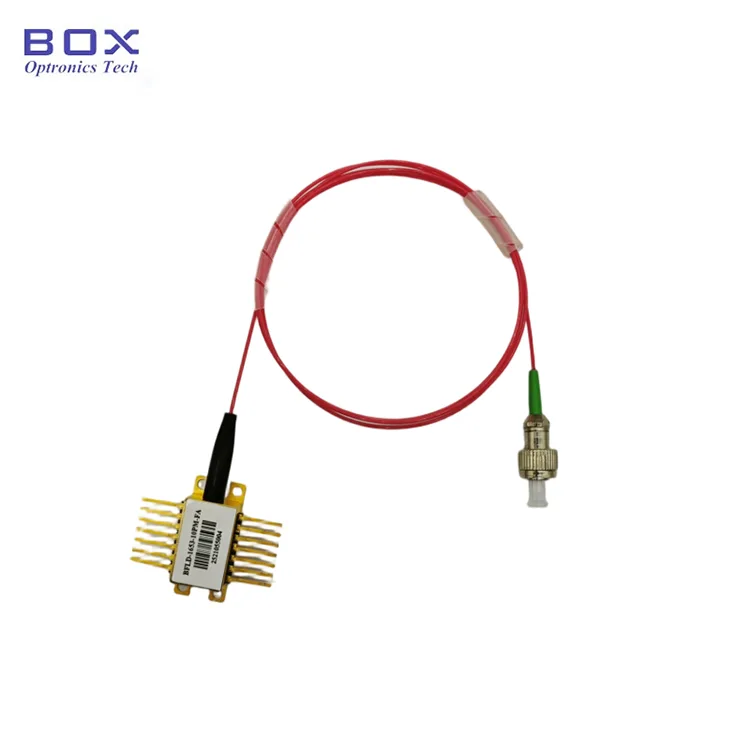

1310nm 100mW DFB laser

Box Optronics je 1310nm 100mW DFB laser výrobca a dodávateľ. Veľkoobchodný 1310nm DFB laser, výkon 100mW, štruktúra MQW, TEC a izolátor. Vlastné možnosti. Ako spoločnosť s certifikáciou ISO9001 ponúkame hromadný 1310nm motýlí laser s 12-mesačnou zárukou a globálnou podporou.

Odoslať dopyt

Popis produktu

Box Optronics poskytuje 1310nm 100mW DFB laser, prémiový laserový zdroj s optickými vláknami navrhnutý pre náročné aplikácie optickej komunikácie, snímania a testovania. Toto zariadenie sa vyznačuje štruktúrou distribuovanej spätnej väzby (DFB) s viacerými kvantovými jamami (MQW), ktorá poskytuje výnimočnú stabilitu vlnovej dĺžky, vysoký pomer potlačenia bočného režimu a až 120 mW výstupného výkonu jednovidového vlákna.

Tento laser, umiestnený v štandardnom 14-pinovom motýľovom balení s integrovaným chladičom TEC, termistorom, optickým izolátorom a monitorovou fotodiódou, je kompatibilný so štandardmi pinout OC-48. Či už ide o vysokovýkonné testovacie systémy, siete na snímanie optických vlákien alebo komunikačné systémy novej generácie, Box Optronics poskytuje spoľahlivý výkon podporovaný prísnou kontrolou kvality a globálnou technickou podporou.

Kľúčové vlastnosti-1310nm 100mW DFB laser

● Vysoký optický výstupný výkon: až 120 mW typický (SM vlákno)

● Štruktúra DFB s viacerými kvantovými jamami (MQW) pre vynikajúcu stabilitu vlnovej dĺžky

● Vysoký pomer potlačenia bočného režimu (SMSR): typicky > 35 dB

● Vstavaný optický izolátor na ochranu proti spätnému odrazu

● Integrovaný chladič a termistor TEC pre presné ovládanie vlnovej dĺžky

● Monitorovacia fotodióda na monitorovanie napájania v reálnom čase

● Možnosti vlákna s jedným režimom (SM) alebo vláknom so zachovaním polarizácie (PM).

● Štandardný optický konektor FC/APC (prispôsobiteľné)

● Odvetvový štandard so 14-kolíkovým motýlikom kompatibilný s vývodmi OC-48

Typické aplikácie-1310nm 100mW DFB laser

● Výkonné optické testovacie a meracie systémy

● Optické komunikačné vysielače a vysielače a prijímače

● Základné zdroje optického zosilňovača

● FMCW LiDAR

● Výskumné a vývojové laboratóriá

● Monitorovanie a riadenie priemyselných procesov

Technické špecifikácie-1310nm 100mW DFB laser

Absolútne maximálne hodnotenia

Parameter	Symbol	Podmienka	Min.	Max.	Jednotka
Laserový dopredný prúd	AK	CW	-	400	mA
Reverzné napätie	VR	CW	-	-2,0	V
ESD napätie	ESD	-	500	-	V
Prevádzková teplota	TOP	Teplota puzdra	0	+70	℃
Skladovacia teplota	TSTG	Teplota okolia	-40	+85	℃

Opticko-elektrické charakteristiky (T=25°C, IF=IOP)

Parameter	Symbol	Podmienka	Min.	Typ.	Max.	Jednotka
Prevádzková vlnová dĺžka	λC	CW, 25 ℃	1300	1310	1320	nm
Optický výstupný výkon (SM)	PF	SM vlákno	90	120	-	mW
Optický výstupný výkon (PM)	PF	PM vlákno	70	90	-	mW
Prahový prúd	ITH	25 ℃	14	20	50	mA
Prevádzkový prúd	IOP	CW	-	250	400	mA
Prevádzkové napätie	VOP	25 ℃	-	-	3.0	V
Pomer potlačenia bočného režimu	SMSR	-	35	-	-	dB
Prúd TEC	ITEC	-	-1,5	-	2.5	A
TEC napätie	VTEC	-	-2.5	-	3.8	V
Odpor termistora	RTH	25 ℃	9.5	10	10.5	kΩ
Hodnota B termistora	β	25 ℃/80 ℃	-	3950	-	K

Podrobnosti o produkte-1310nm 100mW DFB laser

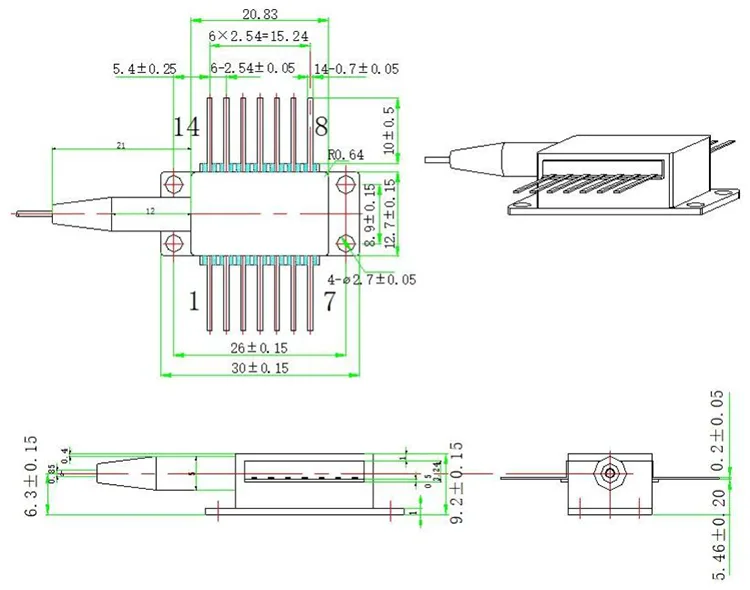

Rozmery balenia

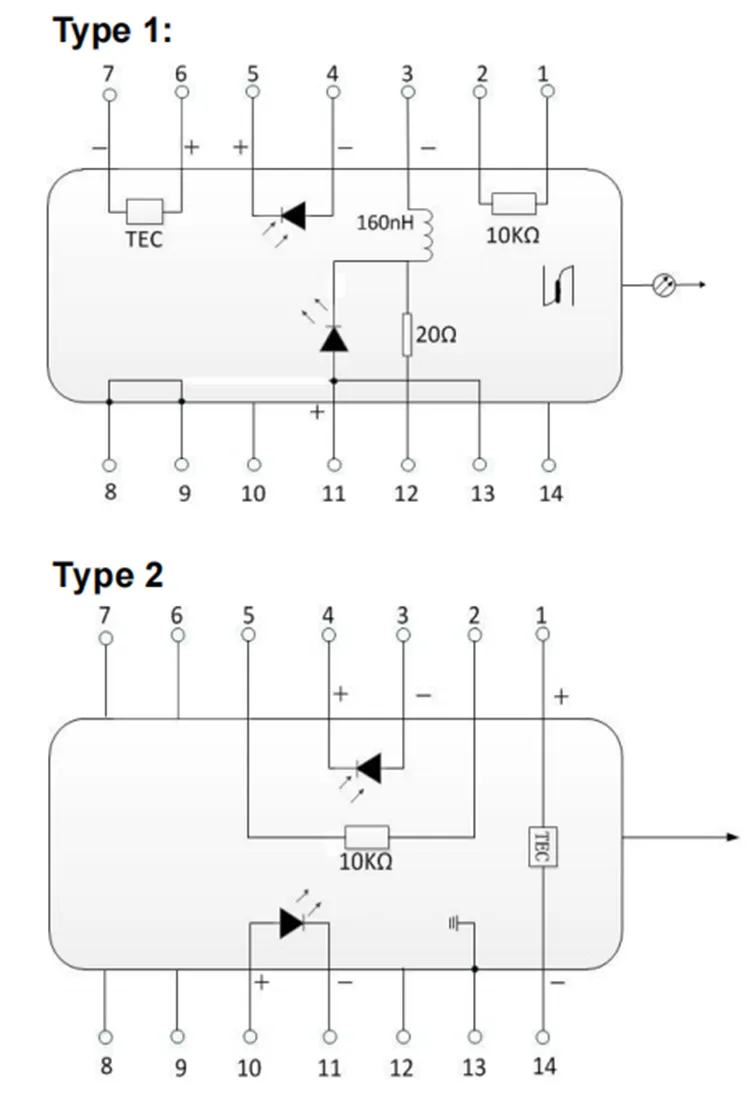

Definícia pinout (typ 1)

PIN	Popis	PIN	Popis
1	Termistor	14	NC (žiadne pripojenie)
2	Termistor	13	Laserová anóda (+)
3	LD katóda (-)	12	Laserová katóda (-)
4	PD anóda (+)	11	Laserová anóda (+)
5	PD katóda (-)	10	NC (žiadne pripojenie)
6	TEC (+)	9	Case Ground
7	TEC (-)	8	Case Ground

Definícia pinout (typ 2)

PIN	Popis	PIN	Popis
1	TEC (+)	14	TEC(-)
2	Termistor	13	Case Ground
3	PD monitor anóda (-)	12	NC (žiadne pripojenie)
4	Katóda monitora PD (+)	11	Laserová katóda (-)
5	Termistor	10	Laserová anóda (+)
6	NC (žiadne pripojenie)	9	NC (žiadne pripojenie)
7	NC (žiadne pripojenie)	8	NC (žiadne pripojenie)

Prečo si vybrať Box Optronics?

● ✓ Viac ako 10 rokov profesionálnych skúseností s výrobou laserových diód

● ✓ Prísna kontrola kvality so 100 % testovaním pred odoslaním

● ✓ Konkurenčné ceny so stabilnou možnosťou hromadného doručovania

● ✓ Flexibilné možnosti prispôsobenia vlnovej dĺžky, výkonu, vlákna a balenia

● ✓ Technická podpora 7 × 24 hodín a rýchla odozva

● ✓ Testovanie vzoriek dostupné na vyhodnotenie

● ✓ Certifikovaný systém manažérstva kvality ISO9001:2015

● ✓ Globálna preprava s expresným doručením DHL, UPS, FedEx

Informácie o objednávke

Číslo dielu

BFLD – XXXX – XX – XX – X

Pole	kód	Popis
Produktová séria	BFLD	Butterfly DFB laserová dióda
Vlnová dĺžka	1310	Stredová vlnová dĺžka 1310 nm (dostupné aj iné vlnové dĺžky)
Výstupný výkon	1H	100 mW vysoký výkon triedy (10: 10 mW, 20: 20 mW, 1H: 100 mW)
Typ vlákna	SM / PM	SM: Jednorežimové vlákno \| PM: Vlákno udržiavajúce polarizáciu
Konektor	FA / SA	FA: FC/APC \| SA: SC/APC \| Iné: vlastná požiadavka
Typ pinout	1/2	Typ 1 \| Typ 2

Príklad: BFLD-1310-1HPM-FA2

1310nm 100mW DFB 14-pinová motýľová laserová dióda, vlákno PM, konektor FC/APC, kolík typu 2

Dostupné možnosti prispôsobenia

● Stredová vlnová dĺžka: 1270~1650nm (k dispozícii sú vlastné vlnové dĺžky)

● Výstupný výkon: 10 mW, 20 mW, iné

● Typ vlákna: jednovidové vlákno, vlákno udržiavajúce polarizáciu

● Dĺžka vlákna: 1 m, 1,5 m, 2 m (vlastné dĺžky)

● Typ konektora: FC/APC, FC/UPC, SC/APC, LC/APC, holé vlákno

● Konfigurácia pinoutov: typ 1, typ 2

Pre vlastné požiadavky kontaktujte náš obchodný tím:

E-mail: sales06@boxoptronics.com

Tel: +86-13322933691

Webstránka: www.boxphotonics.com

Datasheet a správa o teste

Každá jednotka je dodávaná s komplexnou správou o teste, ktorá dokumentuje namerané parametre výkonu. Testovací hárok obsahuje podrobné špecifikácie, krivky výkonu a poznámky k pozornosti.

● Individuálny testovací protokol priložený ku každej jednotke

● Uvádzajú sa typické spektrálne a výkonové krivky

Datasheet

Skúšobná správa pre referenciu

Podmienky cenovej ponuky a platby

Podmienky ponuky

● EXW (Ex Works): Odporúča sa, ak máte účet DHL/UPS/FedEx. Posielame pomocou vášho účtu; neúčtujeme žiadne náklady na dopravu.

● DAP (Doručené na miesto): Ak nemáte kuriérsky účet, môžeme zabezpečiť dopravu s predplateným nákladom.

● Iné podmienky: Kontaktujte nás a prekonzultujte to.

Platobné podmienky

● PayPal: Rýchla a bezpečná platba za vzorky a malé objednávky

● T/T (bankový prevod): Štandardný spôsob platby pre bežné výrobné objednávky

● Alibaba Trade Assurance: Bezpečná ochrana objednávok pre online transakcie so zárukou kupujúceho

● Flexibilné platobné podmienky: pre dlhodobých alebo strategických partnerov možno vyjednávať

Dodacia lehota

● Štandardná výroba: ~10 pracovných dní

● Položky na sklade: 2 – 3 pracovné dni na odoslanie

● Vlastné konfigurácie: 15 – 20 pracovných dní

● Množstvo objednávok: Kontaktujte nás pre plán výroby

● Medzinárodná doprava: 3 – 5 pracovných dní (DHL/UPS/FedEx express)

● Rýchla služba: k dispozícii na požiadanie (môže sa účtovať dodatočný poplatok)

Prevádzkové poznámky a manipulácia

ESD ochrana

Toto zariadenie je citlivé na elektrostatický náboj. Počas balenia, prepravy a používania sa vyžaduje prísne dodržiavanie antistatických ochranných opatrení. Ak tak neurobíte, môže dôjsť k trvalému poškodeniu zariadenia.

● Pri manipulácii vždy noste antistatický remienok na zápästie

● Pracujte na správne uzemnenej antistatickej podložke

● Uistite sa, že všetky zariadenia sú správne uzemnené

● Nedotýkajte sa priamo kolíkov a vláknového konektora

Úvahy o napájaní

● Používajte regulovaný zdroj prúdu s nízkou hlučnosťou

● Implementujte správne obmedzenie prúdu, aby ste predišli poškodeniu

● Vyhnite sa prepätiam v napájacom zdroji a napäťovým špičkám

● Nikdy neprekračujte maximálne dopredné prúdové hodnotenie

● Pred použitím laserového prúdu vždy zapnite chladenie TEC

Manipulácia s vláknami

● Vyhnite sa nadmernému ohýbaniu vlákna

● Neťahajte ani neskrúcajte vláknitý pigtail

● Pred pripojením vyčistite optické konektory

● Keď konektor nepoužívate, vždy používajte protiprachové kryty

● Pred použitím skontrolujte koniec vlákna, či nie je poškodený

Tepelný manažment

● Pre optimálny výkon namontujte zariadenie na správny chladič

● Zaistite dobrý tepelný kontakt medzi balením a chladičom

● Na lepší prenos tepla použite materiál tepelného rozhrania (tepelnú pastu/podložku).

● Prevádzkujte v zadanom rozsahu teplôt kvôli spoľahlivosti

● Ponechajte dostatočný čas na zahriatie na stabilizáciu vlnovej dĺžky

Zabezpečenie kvality a popredajný servis

Záručná doba

Box Optronics ručí za to, že tento produkt bude bez chýb materiálu a spracovania po dobu 12 mesiacov od dátumu zakúpenia. Počas záručnej doby opravíme alebo vymeníme chybné produkty podľa vlastného uváženia bezplatne.

Výnimky zo záruky

Na nasledujúce podmienky sa nevzťahuje bezplatná záruka:

● Škody spôsobené prírodnými faktormi (blesk, povodeň atď.) alebo vplyvmi prostredia

● Poruchy v dôsledku nesprávnej prevádzky alebo nesprávneho používania používateľom

● Zjavné fyzické poškodenie spôsobené ľudskou chybou

● Neoprávnené pokusy o rozoberanie, úpravu alebo opravu

● Pozmenené alebo neúplné záručné štítky na kryte

● Poškodenie alebo strata počas prepravy po odoslaní

● Poškodenie spôsobené prekročením maximálnych hodnôt alebo prevádzkových podmienok

Popredajná podpora

● Rýchly čas odozvy: počas pracovných dní do 24 hodín

● Vzdialené riešenie problémov a podpora aplikácií

● Platená služba údržby dostupná po záručnej dobe

● Vlastné technické konzultačné služby
