1530nm 40mW DFB vláknový laser

Prehľad produktu-1530nm 40mW DFB vláknový laser

1530nm 40mW DFB Fiber Coupled Laser (model BFLD-1530-40SM-FA) je vysokovýkonná laserová dióda s distribuovanou spätnou väzbou navrhnutá pre aplikácie vyžadujúce stabilný, vysokovýkonný jednorežimový optický výstup. Toto zariadenie poskytuje minimálne 40 mW optického výstupného výkonu cez jednorežimové vlákno s FC/APC konektorom a má vstavaný optický izolátor, ktorý zabraňuje spätnému odrazu a zabezpečuje stabilnú prevádzku.

Umiestnený v 14-kolíkovej motýľovej skrinke s integrovaným termoelektrickým chladičom (TEC) a termistorom pre presnú stabilizáciu vlnovej dĺžky a výkonu, laser ponúka vynikajúci pomer potlačenia bočného režimu (≥35dB) a spoľahlivý výkon v celom rozsahu prevádzkových teplôt. Pinout kompatibilný s OC-48 zjednodušuje integráciu do existujúcich systémov.

Tento laser je vhodný pre optické testovacie systémy, vysokovýkonné optické systémy, aplikácie na snímanie optických vlákien a prístrojové vybavenie vyžadujúce stabilné, vysokovýkonné 1530nm laserové zdroje.

Kľúčové vlastnosti-1530nm 40mW DFB vláknový laser

· Vysoký optický výstupný výkon: minimálne 40 mW, typický 50 mW (výstup SM vlákna)

· Stredová vlnová dĺžka: 1530nm (rozsah: 1527–1533nm)

· Pomer vysokého potlačenia bočného režimu (SMSR): ≥35 dB

· Vstavaný optický izolátor na ochranu proti spätnému odrazu

· Jednorežimový optický pigtail s FC/APC konektorom

· 14-kolíkový motýľ s integrovaným TEC a termistorom

· Kompatibilné s OC-48 pre jednoduchú systémovú integráciu

· Integrovaná monitorová fotodióda na monitorovanie napájania

· Presná stabilizácia vlnovej dĺžky a výkonu pomocou ovládania TEC

· Nízkoprahový prúd: typický 20 mA

· Hermetický motýľový balík pre dlhodobú spoľahlivosť

Typické aplikácie - 1530nm 40mW DFB vláknový laser

· Optické testovacie a meracie systémy

· Aplikácie na snímanie optických vlákien a distribuované snímanie

· Optické zosilňovacie lasery a zdroje signálu

· Systémy vlnového multiplexovania (WDM).

· Zariadenia na testovanie optickej komunikácie

· Laboratórne a výskumné prístroje

· Popis a testovanie fotonických komponentov

· Analýza a meranie optického spektra

· Priemyselné laserové systémy a integrácia OEM

Špecifikácie produktu-1530nm 40mW DFB Fiber Coupled Laser

Absolútne maximálne hodnotenia

Elektrooptické charakteristiky (T = 25 °C, IF = IOP)

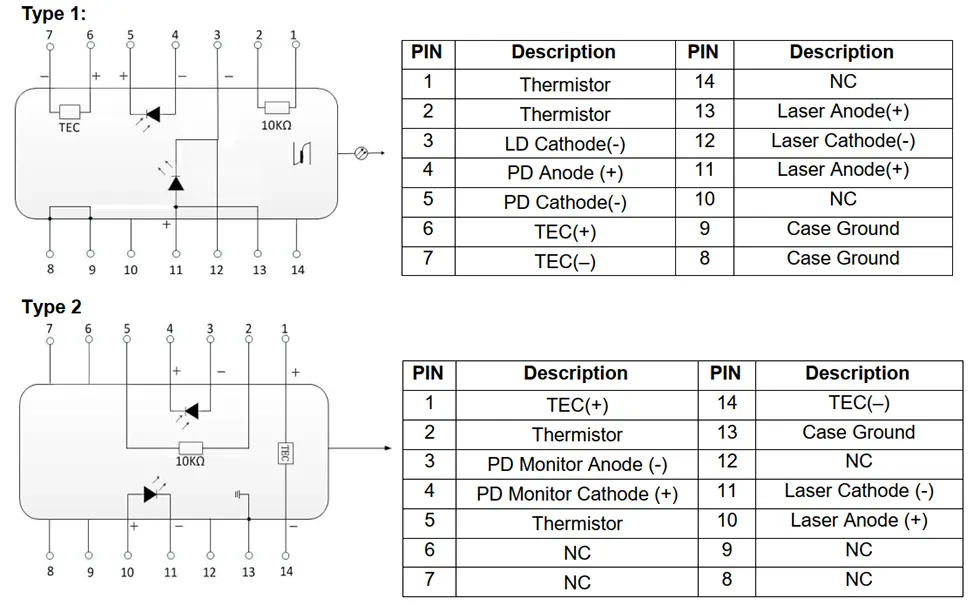

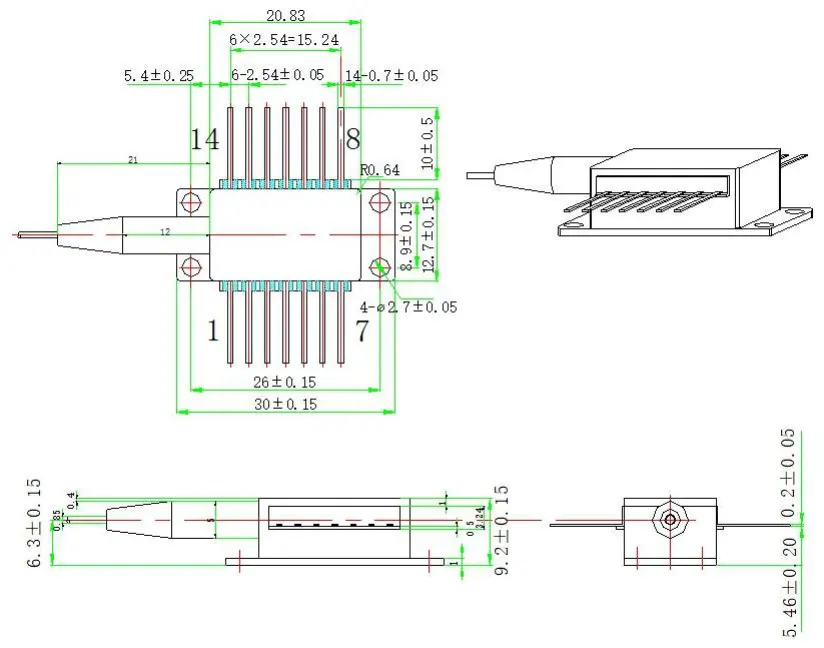

Package and Pin Definition-1530nm 40mW DFB Fiber Couped Laser

Objednávacie informácie-1530nm 40mW DFB vláknový spojený laser

Dostupné modely

Poznámka: Vlastné vlnové dĺžky v rámci pásma C, alternatívne úrovne výkonu, rôzne dĺžky vlákien a možnosti konektorov sú k dispozícii na požiadanie. Obráťte sa na náš predajný tím pre ceny vlastnej konfigurácie a dodaciu dobu.

Prečo si vybrať lasery Box Optronics DFB?

· Overená technológia laserového čipu DFB s konzistentnými špecifikáciami vlnovej dĺžky a výkonu

· 100 % funkčné testovanie a skríning pred odoslaním

· Konkurenčné ceny s priamou dodávkou z výroby

· Flexibilné množstvo objednávok – podpora prototypov výskumu a vývoja aj hromadnej výroby

· Možnosti prispôsobenia pre vlnovú dĺžku, výkon, dĺžku vlákna, konektor a konfiguráciu kolíkov

· Dlhodobá stabilita dodávok pre produkčné programy a systémovú integráciu

· Hermetické motýľové balenie s integrovaným TEC pre spoľahlivú prevádzku

· Medzinárodná doprava prostredníctvom DHL/UPS/FedEx s úplným sledovaním

Často kladené otázky (FAQ)

Otázka: Aký je rozdiel medzi lasermi DFB a FP?

Odpoveď: Lasery DFB (Distributed Feedback) obsahujú vstavanú mriežkovú štruktúru, ktorá umožňuje prevádzku v jednom pozdĺžnom režime (SLM) s úzkou šírkou čiary a vysokým pomerom potlačenia bočného režimu (SMSR ≥ 35 dB pre toto zariadenie). FP (Fabry-Perot) lasery zvyčajne pracujú s viacerými pozdĺžnymi režimami a majú širší spektrálny výkon.

DFB lasery sú preferované pre aplikácie vyžadujúce presnú kontrolu vlnovej dĺžky a vysokú stabilitu, ako sú WDM systémy, snímanie vlákien a presné prístrojové vybavenie, zatiaľ čo FP lasery sa zvyčajne používajú pre nákladovo citlivé aplikácie, kde je prísna kontrola vlnovej dĺžky menej kritická.

Otázka: Prečo je dôležitý vstavaný izolátor?

Odpoveď: Spätné odrazy od pripojení vlákien, optických komponentov alebo koncov vlákien sa môžu spojiť späť do laserovej diódy, čo spôsobí kolísanie výstupného výkonu, nestabilitu vlnovej dĺžky a zvýšený šum. Vstavaný optický izolátor znižuje optickú spätnú väzbu a pomáha udržiavať stabilný výstupný výkon, stabilitu vlnovej dĺžky a nízky šum.

Otázka: Aká je úloha TEC a termistora?

Odpoveď: Termoelektrický chladič (TEC) a termistor spolupracujú na udržiavaní teploty laserového čipu pomocou presnej regulácie teploty balenia. Pretože vlnová dĺžka lasera a výstupný výkon závisia od teploty, presné riadenie teploty zaisťuje stabilný výkon v rôznych okolitých podmienkach. 10kΩ termistor (hodnota B 3950K) poskytuje teplotnú spätnú väzbu pre regulátor TEC, ktorý upravuje prúd TEC na udržanie nastavenej teploty. To je nevyhnutné pre aplikácie vyžadujúce konzistentnú vlnovú dĺžku a výkon.

Otázka: Čo znamená kompatibilita pinoutov s OC-48?

Odpoveď: Pinout kompatibilný s OC-48 sa vzťahuje na priradenie kolíkov motýľa bežne používané v aplikáciách optickej komunikácie OC-48 (2,5 Gbps SONET/SDH). Táto kompatibilita zjednodušuje integráciu do systémov využívajúcich podobné elektrické a mechanické rozhrania. K dispozícii sú dve možnosti vývodov (Typ 1 a Typ 2) na prispôsobenie sa rôznym dizajnom systému.

Otázka: Aké je minimálne množstvo objednávky (MOQ)?

Odpoveď: MOQ je 1ks. Podporujeme flexibilné množstvo objednávok. Štandardné modely môžu byť dodávané v malých množstvách pre výskum a vývoj a prototypovanie, ako aj väčšie objemy pre výrobu. Kontaktujte náš predajný tím pre konkrétnu cenu v požadovanom množstve.

Otázka: Môžem získať vlastnú vlnovú dĺžku alebo úroveň výkonu?

Odpoveď: Áno, ponúkame možnosti prispôsobenia vrátane vlnových dĺžok kompatibilných s CWDM a iných prispôsobených vlnových dĺžok v rámci dostupného rozsahu, alternatívne úrovne výstupného výkonu, vlastné dĺžky vlákien, rôzne typy konektorov (FC/APC, FC/UPC, LC atď.) a prispôsobené konfigurácie kolíkov. Kontaktujte nás s vašimi špecifickými požiadavkami a náš technický tím posúdi realizovateľnosť a poskytne cenovú ponuku.

Otázka: Aký prúd pohonu je potrebný na dosiahnutie výkonu 40 mW?

A: Typický prevádzkový prúd pri 25 °C je 200 mA, s maximom 300 mA. Prahový prúd je zvyčajne 20 mA (minimálne 14 mA, maximálne 50 mA). Skutočný prevádzkový prúd sa môže líšiť medzi jednotlivými zariadeniami a teplotou. Pre stabilnú prevádzku odporúčame použiť ovládač laserovej diódy s vhodným obmedzením prúdu a funkciou APC (Automatic Power Control).

Otázka: Je balenie motýľa hermeticky uzavreté?

Odpoveď: Áno, 14-kolíkový motýľový obal je hermeticky uzavretý a chráni laserový čip, izolátor a vnútorné komponenty pred vlhkosťou, prachom a nečistotami z prostredia. To zaisťuje spoľahlivú dlhodobú prevádzku a je dôležité pre udržanie konzistentného výkonu počas celej životnosti produktu.
