1064nm 30mW DFB motýľová laserová dióda

Obsah

1. Zavedenie 1064nm 30mW DFB motýľová laserová dióda

2. Technické špecifikácie

3. Vlastnosti produktu

4. Typické aplikácie

5. Podrobnosti o produkte

6. Informácie o objednávke

7. Datasheet a testsheet

8. Podmienky cenovej ponuky a platby

9. Dodacia lehota

10. Poznámky k prevádzke

11. Zabezpečenie kvality a Popredajný servis

Predstavenie produktu

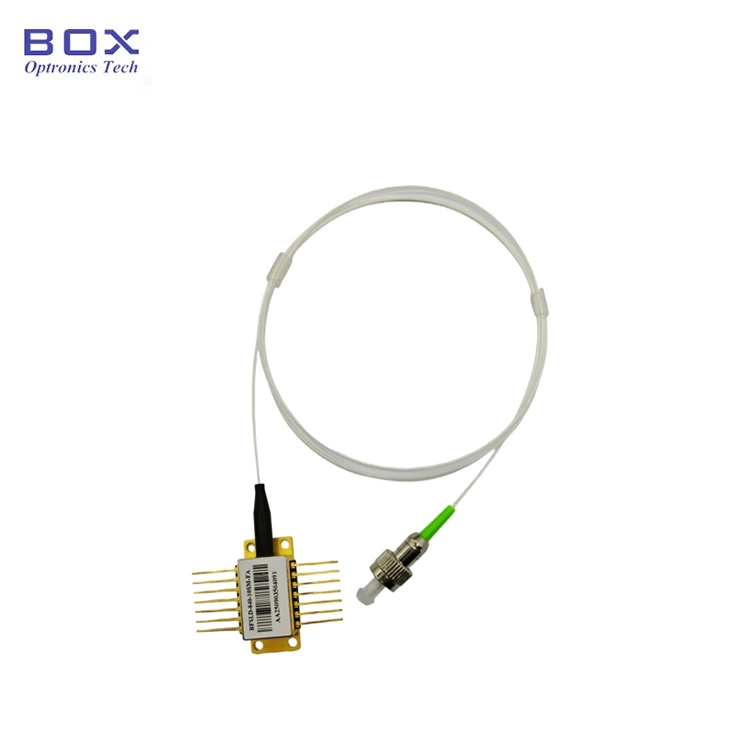

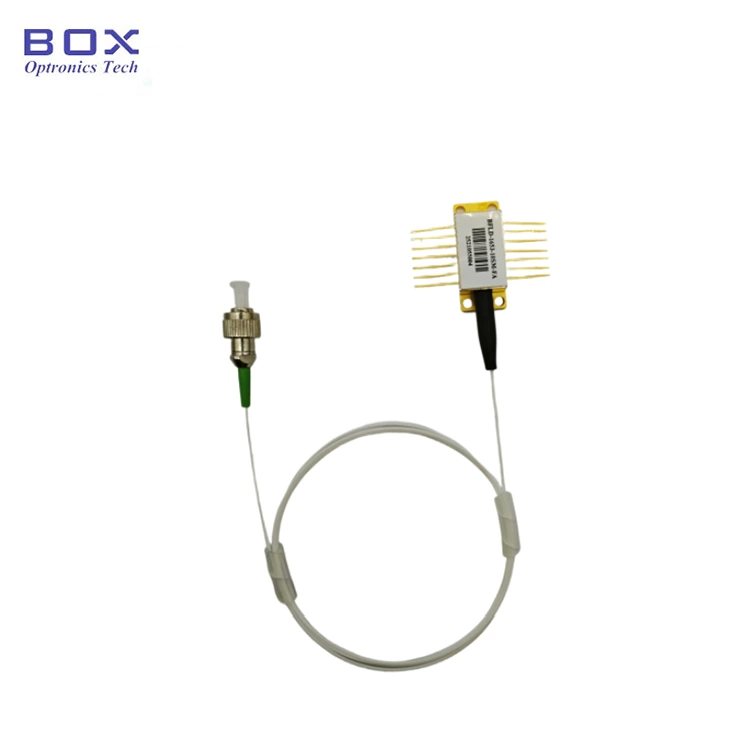

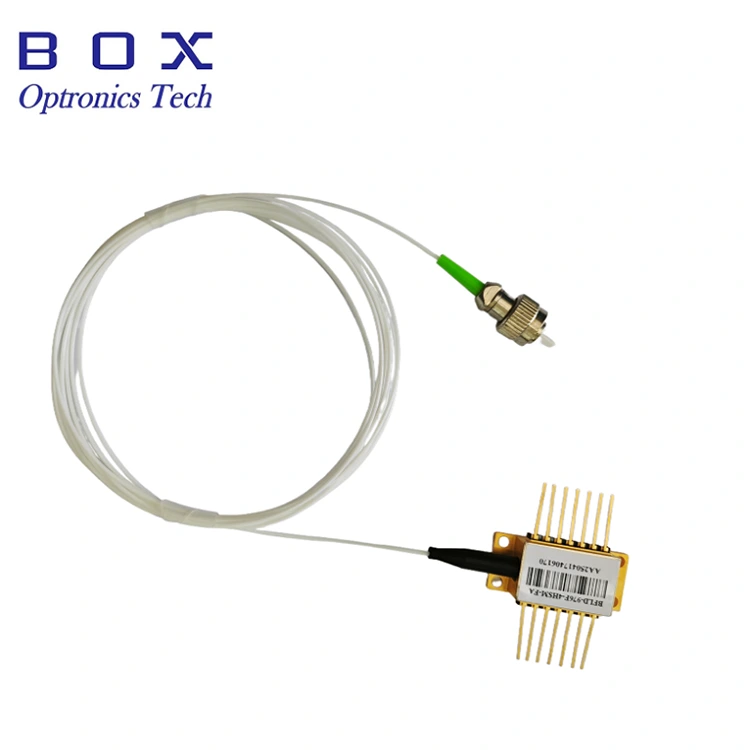

Ide o 1064nm DFB laserovú diódu so 14-kolíkovým konektorom štandardné balenie motýľov, centrálna vlnová dĺžka 1064nm, tolerancia vlnovej dĺžky +/-1 nm a typický výstupný výkon 30 mW. Vstavaný TEC, termistor, izolátor a monitor PD, s vynikajúcou stabilitou vlnovej dĺžky pre dlhodobú stabilnú prevádzku. Používa sa hlavne pri komunikácii a snímaní optických vlákien. Drôt prísne podľa definície kolíka, pod kontrolou TEC a nadmerné ohýbanie vlákna na zabezpečenie výkonu a životnosti.

Produkt Špecifikácie

Vlastnosti produktu

● Multi-Quantum No (MQW) lasery s distribuovanou spätnou väzbou (DFB);

● Výstupný výkon je zapnutý do 30 mW;

● SM alebo PM vlákno;

● 14-kolíkový Balík BTF s termistorom, TEC, izolátor a monitor PD.

Aplikácie produktov

● Optické vlákno komunikácie;

● Optický prístroj;

● Optický vláknový senzor;

● Svetelný zdroj.

Produkt Podrobnosti

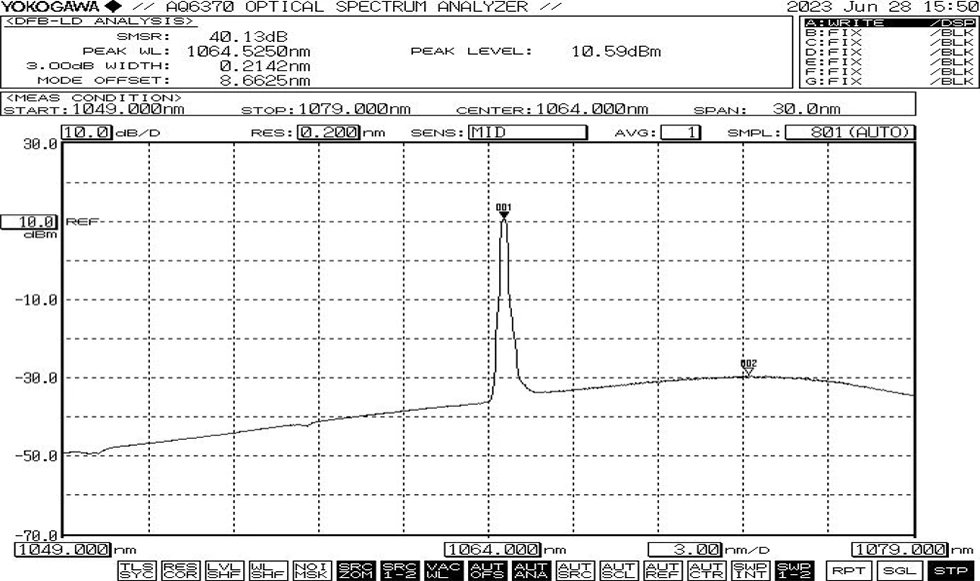

● Typické spektrum: 1064nm, tolerancia +/-1 WL

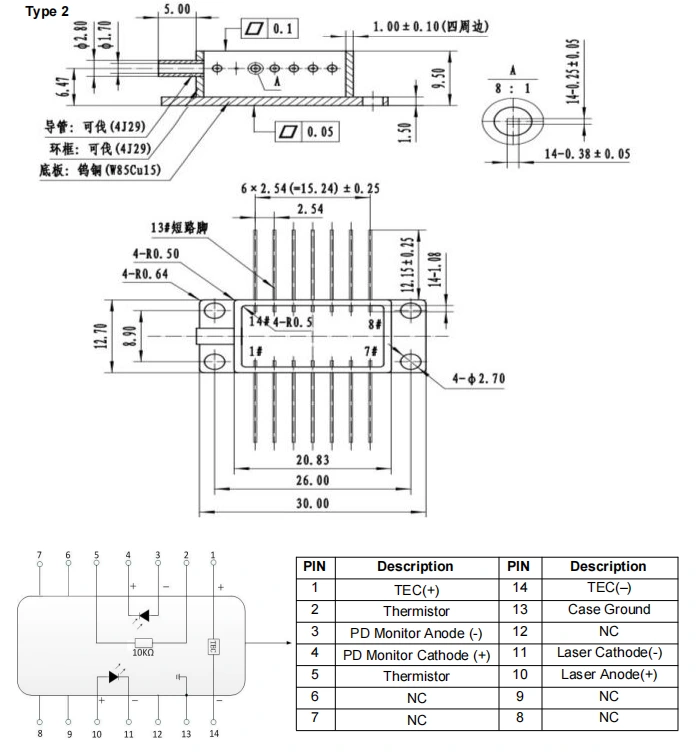

● Výkres obalu a definícia PIN-OUT (jednotka: mm) - 1064 nm 30 mW DFB Motýlia laserová dióda

● Štandardné príslušenstvo

* Samostatné zariadenie; žiadny vstavaný ovládač (voliteľný externý ovládač).

Objednávanie informácie

napr.: BFLD-1064-30SM-FA

(Informácie o objednávke: 1064nm 30mW DFB Butterfly Laser Diode, s SM vláknom, FC/APC konektor, kolík čerpadla).

Pre ďalšie prispôsobené požiadavky kontaktujte: sales06@boxoptronics.com

Datasheet a Testovací hárok

Datasheet

Testovací hárok

Podmienky cenovej ponuky a platba

● Podmienky cenovej ponuky

(1) EXW:

Ak máte účet DHL/UPS/FedEx, Box Optronics vám odporúča použiť EXW. Posielame cez váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Ak nemáte účet, zaplaťte si poštovné vopred produkty.

● Platobné podmienky

PayPal a T / T sú k dispozícii.

Dodacia lehota

Výroba trvá približne 10 pracovných dní. (Ak sú nejaké na sklade, bude doručená rýchlejšie.)

Medzinárodná logistika môže trvať 3-5 pracovných dní.

Prevádzka Poznámky

● Pred zapnutím všetkých komponentov najskôr aktivujte chladič a potom pokračujte v postupných krokoch zapínania, aby ste zabránili prehriatiu čipu a preťaženie.

● Počas prevádzky toto zariadenie vyžaruje laserový lúč vysokej intenzity; robiť nepozerajte sa priamo do konca vlákna, pretože to môže spôsobiť poranenie očí.

● Optické vlákna sú krehké; nepoužívajte vlákno na ťahanie zariadenia. Pri vkladaní alebo vyberaní zariadenia zo zásuvky nevyvíjajte tlak alebo potiahnite objímku umiestnenú v zadnej časti krytu zariadenia. Pre zariadenia vybavené konektormi, uistite sa, že zariadenie aj optický konektor sa zdvíhajú súčasne počas inštalácie alebo demontáže.

● Ak kolíky vyžadujú spájkovanie, teplota spájkovania nesmie presiahnuť 260 °C a čas spájkovania nesmie presiahnuť 10 sekúnd. Osobitné je potrebné venovať pozornosť nasledovnému: počas procesu spájkovania zariadenie musí byť v stave bez napájania a spájkovačka musí byť správne uzemnený.

● Počas procesu zapínania nikdy nepoužívajte priamo vysoký prúd, napr hrozí tým poškodenie čipu. Namiesto toho zapnite zariadenie na aktuálnej úrovni blízko prahu čipu a potom postupne zvyšujte prúd v malom prírastky, kým sa nedosiahne požadovaná úroveň.

Zabezpečenie kvality a Popredajný servis

● Záručná doba:

Bezplatná oprava alebo výmena defektov spôsobených človekom do 1 rok od kúpy. Platené služby údržby dostupné po 1 roku.

● Výnimky z bezplatnej záruky:

Počas bezplatnej záručnej doby bezplatná oprava alebo výmena budú poskytnuté za chyby spôsobené problémami s kvalitou produktu. Avšak, Box Optronics si vyhradzuje právo odmietnuť bezplatné opravy v nasledujúcom texte prípady v záručnej dobe:

(1) Škody spôsobené prírodnými faktormi (napr. blesk, prach) alebo vplyvy prostredia.

(2) Poruchy v dôsledku nesprávnej obsluhy používateľom.

(3) Zjavné fyzické poškodenie spôsobené ľudskou chybou.

(4) Neoprávnená demontáž, úprava alebo oprava.

(5) Pozmenené alebo neúplné záručné štítky na kryte.

(6) Poškodenie alebo strata počas prepravy.
