1064nm 200mW DFB motýľová laserová dióda

Obsah

1 Zavedenie 1064nm 200mW DFB motýľová laserová dióda

2 Technické špecifikácie

3 Vlastnosti produktu

4 Typické aplikácie

5 Podrobnosti o produkte

6 Informácie o objednávke

7 Datasheet a testsheet

8 Podmienky cenovej ponuky a platby

9 Dodacia lehota

10 Poznámky k prevádzke

11 Zabezpečenie kvality a Popredajný servis

Predstavenie produktu

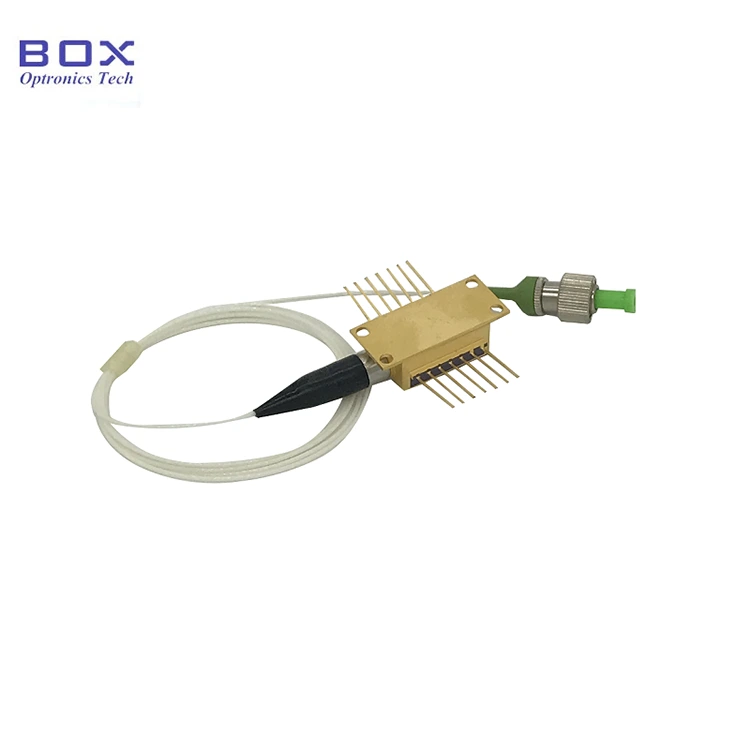

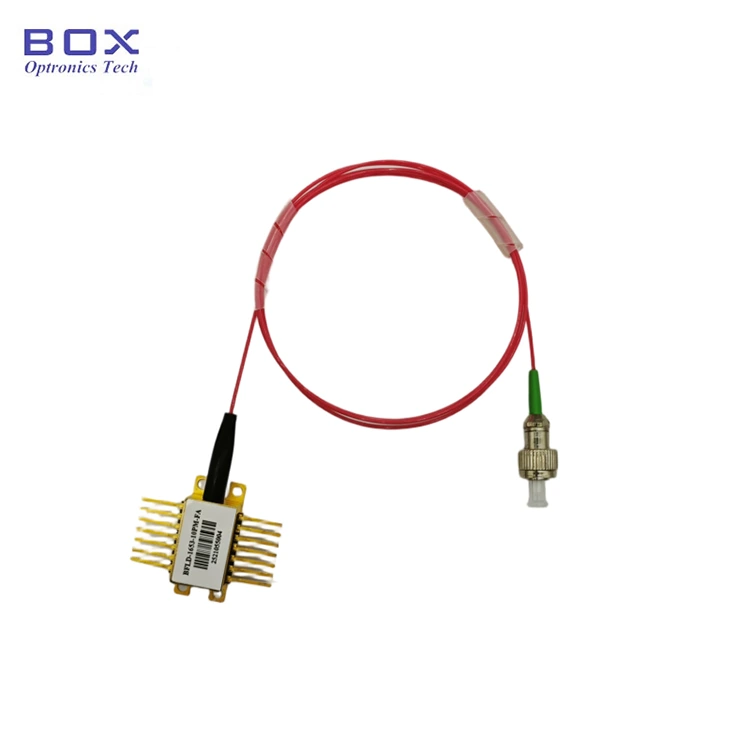

1064nm 200mW DFB motýľová laserová dióda s a viackvantová štruktúra DFB a 14-kolíkový motýlik. +/-2 nm tolerancia vlnovej dĺžky. Integruje TEC, fotodiódu monitora a a termistor, podporuje vlákno SM Hi1060 alebo PM980, s typickým výstupom 200 mW moc. Ideálne pre zdroj semien, spektroskopiu a optické snímanie. Pozor na ESD ochranu, a neprekračujte absolútne maximálne hodnotenia.

Produkt Špecifikácie

Vlastnosti produktu

● SM vlákno alebo PM vláknový pigtail;

● 200mW vysoký výstupný výkon;

● Vysoká spoľahlivosť;

● 14-kolíkový Balenie BTF s termoelektrikou chladič a monitorová fotodióda.

Aplikácie produktov

● Zdroj semien pre lasery;

● Spektroskopia;

● Optické snímanie.

Podrobnosti o produkte

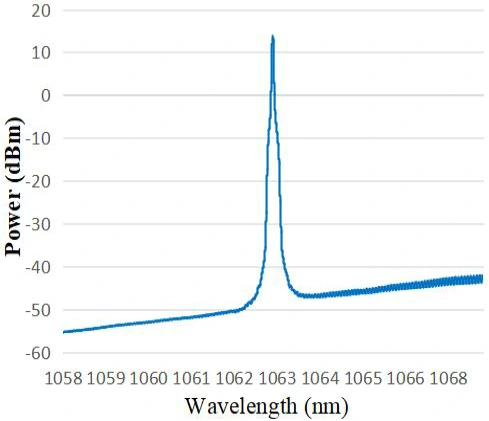

● Typické spektrum: 1064nm, tolerancia +/-2nm WL.

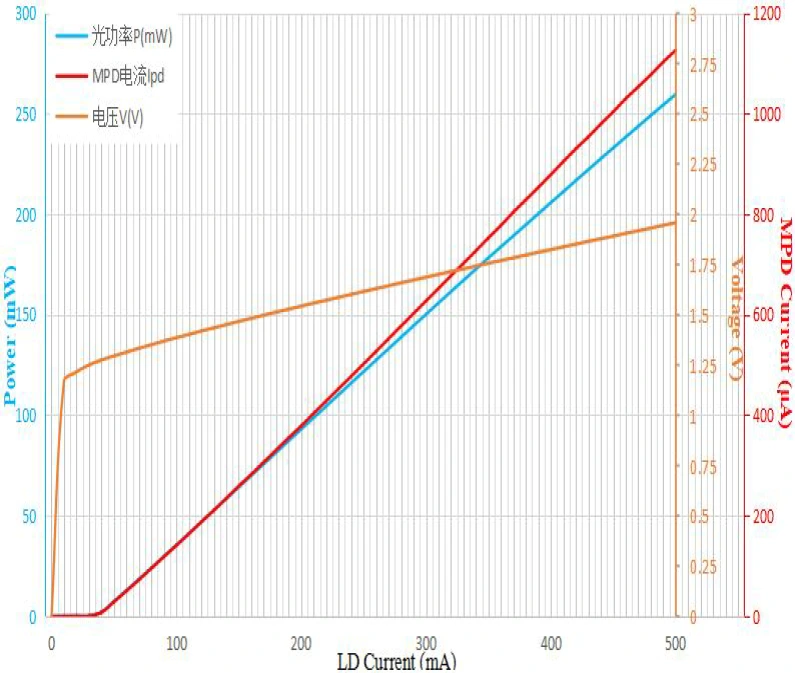

● PIV

● Štandardné príslušenstvo

* Samostatné zariadenie; žiadny vstavaný ovládač (voliteľný externý ovládač).

Objednávanie informácie

napr.: BFLD-1064-2HPM-FA

(Informácie o objednávke: 1064nm 200mW DFB Butterfly Laser Diode, s PM vláknom, FC/APC konektor, kolík čerpadla).

Pre ďalšie prispôsobené požiadavky kontaktujte: sales06@boxoptronics.com

Datasheet a Testovací hárok

Datasheet

Testovací hárok

Podmienky cenovej ponuky a platba

● Podmienky cenovej ponuky

(1) EXW:

Ak máte účet DHL/UPS/FedEx, Box Optronics vám odporúča použiť EXW. Posielame cez váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Ak nemáte účet, zaplaťte si poštovné vopred produkty.

(3) Iné

● Platobné podmienky

PayPal a T / T sú k dispozícii.

Dodacia lehota

Výroba trvá približne 10 pracovných dní. (Ak sú nejaké na sklade, bude doručená rýchlejšie.)

Medzinárodná logistika môže trvať 3-5 pracovných dní.

Prevádzka Poznámky

● Toto zariadenie je citlivé na elektrostatický náboj; preto prísne dodržiavanie aby sa pri balení vyžadovali antistatické ochranné opatrenia, dopravu a používanie. Okrem toho je potrebné prijať preventívne opatrenia, aby sa tomu zabránilo prepätia v napájacom zdroji, pretože v opačnom prípade môže dôjsť k trvalému poškodeniu zariadenia (napr. zabezpečenie správneho uzemnenia zariadenia a nosenie antistatického remienok na zápästie).

● Optické vlákna sú krehké; nepoužívajte vlákno na ťahanie zariadenia. Pri vkladaní alebo vyberaní zariadenia zo zásuvky nevyvíjajte tlak alebo potiahnite objímku umiestnenú v zadnej časti krytu zariadenia. Pre zariadenia vybavené konektormi, uistite sa, že zariadenie aj optický konektor sa zdvíhajú súčasne počas inštalácie alebo demontáže.

● Ak kolíky vyžadujú spájkovanie, teplota spájkovania nesmie presiahnuť 260 °C a čas spájkovania nesmie presiahnuť 10 sekúnd. Osobitné je potrebné venovať pozornosť nasledovnému: počas procesu spájkovania zariadenie musí byť v stave bez napájania a spájkovačka musí byť správne uzemnený.

Zabezpečenie kvality a Popredajný servis

● Záručná doba:

Bezplatná oprava alebo výmena defektov spôsobených človekom do 1 rok od kúpy. Platené služby údržby dostupné po 1 roku.

● Výnimky z bezplatnej záruky:

Počas bezplatnej záručnej doby bezplatná oprava alebo výmena budú poskytnuté za chyby spôsobené problémami s kvalitou produktu. Avšak, Box Optronics si vyhradzuje právo odmietnuť bezplatné opravy v nasledujúcom texte prípady v záručnej dobe:

(1) Škody spôsobené prírodnými faktormi (napr. blesk, prach) alebo vplyvy prostredia.

(2) Poruchy v dôsledku nesprávnej obsluhy používateľom.

(3) Zjavné fyzické poškodenie spôsobené ľudskou chybou.

(4) Neoprávnená demontáž, úprava alebo oprava.

(5) Pozmenené alebo neúplné záručné štítky na kryte.

(6) Poškodenie alebo strata počas prepravy.
