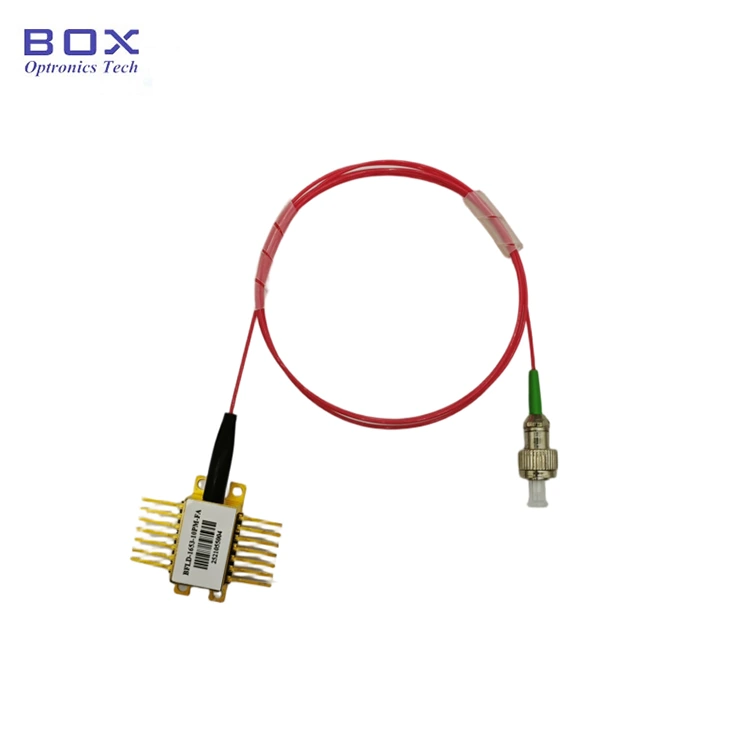

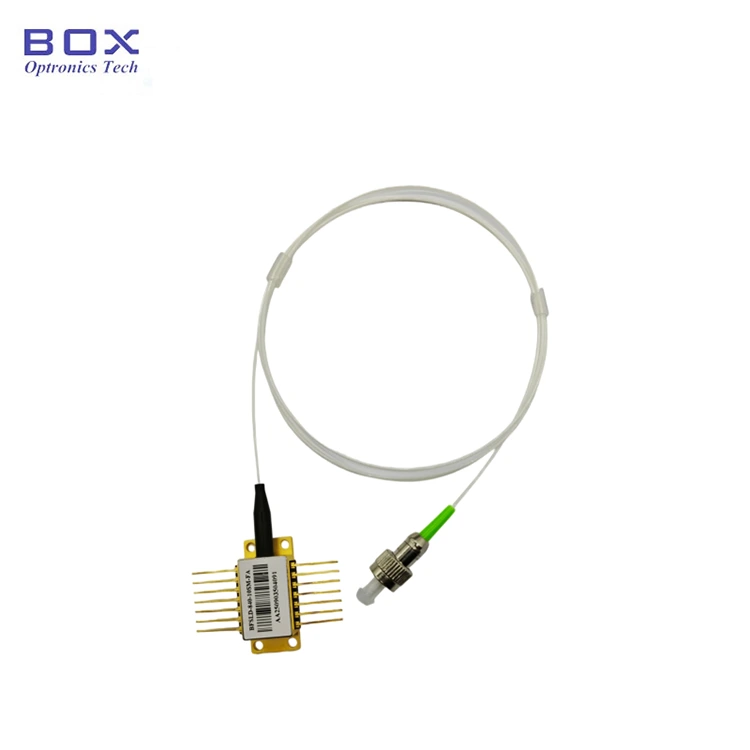

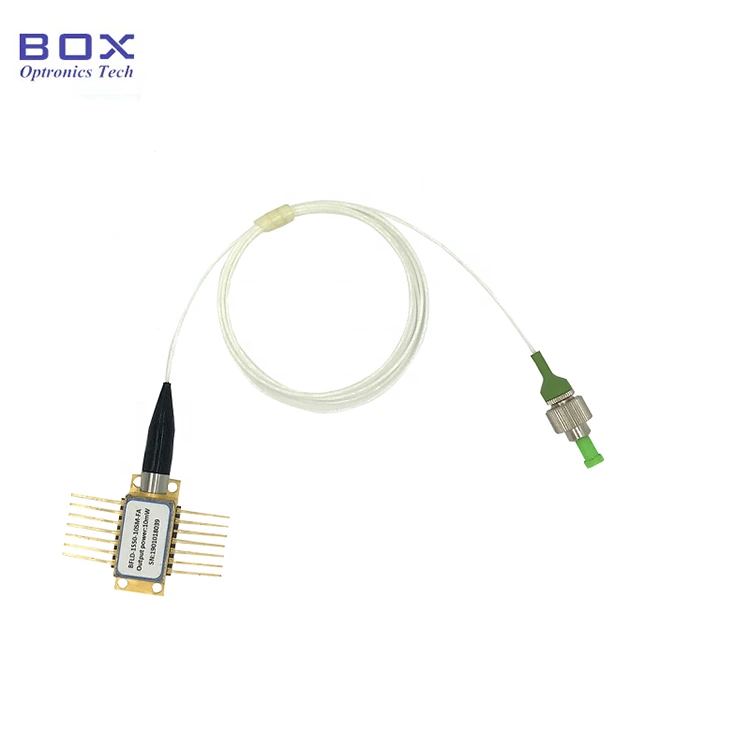

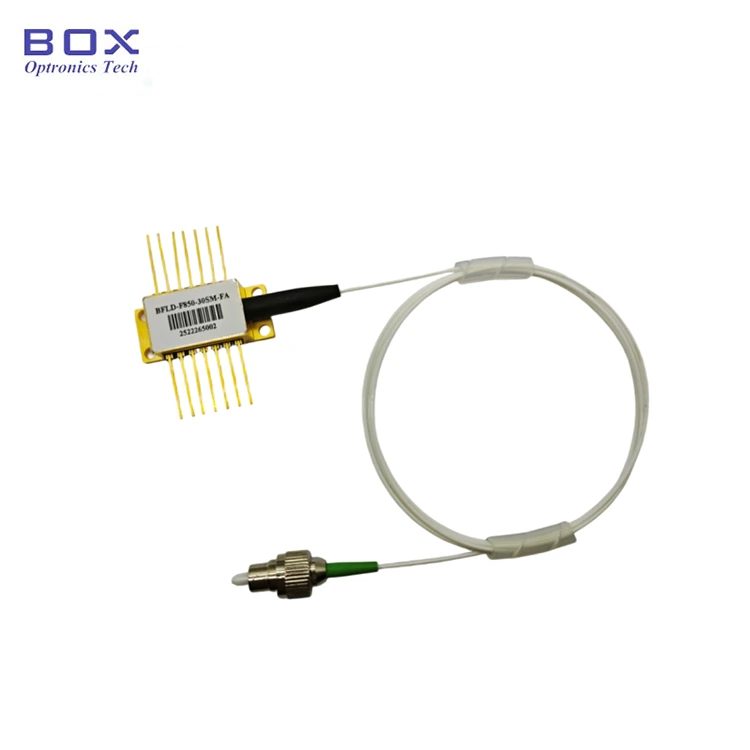

DWDM 14-pinový motýľový analógový laser pre CATV

Box Optronics poskytuje DWDM 14PIN Butterfly Analog Laser pre CATV. Ide o štandardné vlnové dĺžky siete ITU od kanála 28-64. Tolerancia vlnovej dĺžky je +/-0,5 nm. Vďaka dlhoročným odborným znalostiam v oblasti optoelektronických zariadení poskytujeme globálnym klientom stabilné hromadné doručovanie prostredníctvom vyspelej technológie, ktorá podporuje rôzne aplikácie v CATV vysielaní a sieťach s obmedzeným počtom vlákien.

Odoslať dopyt

Popis produktu

Obsah

1. Zavedenie DWDM 14pinový motýľový analógový laser pre CATV

2. Technické špecifikácie

3. Vlastnosti produktu

4. Typické aplikácie

5. Podrobnosti o produkte

6. Informácie o objednávke

7. Datasheet a testsheet

8. Podmienky cenovej ponuky a platby

9. Dodacia lehota

10. Poznámky k prevádzke

11. Zabezpečenie kvality a Popredajný servis

Predstavenie produktu

DWDM 14PIN Butterfly Analog Laser pre CATV je navrhnutý s pokročilým analógovým čipom, optickým izolátorom a výstupným výkonom 10 mW. Zabalené so vstavaným termoelektrickým chladičom (TEC) a monitorovou fotodiódou prináša vynikajúca linearita, nízke skreslenie a vynikajúca stabilita vlnovej dĺžky naprieč mriežka DWDM. Ak kolíky vyžadujú spájkovanie, teplota spájkovania musí byť nesmie prekročiť 260 °C a čas spájkovania nesmie presiahnuť 10 sekúnd.

Produkt Špecifikácie

Parameter	Symbol	Podmienka	Min.	Typ.	Max.	Jednotka
Prevádzková vlnová dĺžka	λ	ITU Grid	Pozri ITU Grid Číslovanie kanálov			nm
Optický výstupný výkon	PF	-	6	-	20	mW
Prahový prúd	ITH	25 ℃	-	-	20	mA
Prevádzkový prúd	IOP	-	-	-	120	mA
Prevádzkové napätie	VOP	25 ℃	-	-	2.5	V
Potlačenie bočného režimu pomer	SMSR	-	30	-	-	dB
Optická návratová strata	ORL	-	40	-	-	dB
Optická izolácia	ISO	25 ℃	30	-	-	dB
Zánik polarizácie pomer	ER	PM vlákno	18	-	-	dB
MPD Temný prúd	ID	IOP = 0 mA, VRM = 5 V	-	-	0.2	μA
MPD Prúd vzhľadom na výstupný výkon	-	VRM = 5 V	10	-	200	mA/W
TEC napätie	VTEC	-	-2.5	-	3.8	V
Šírka pásma	BW	-	-	2.5	-	GHz
Odpor termistora	RTH	25 ℃	9.5	10	10.5	kΩ
Hodnota B termistora	β	25 ℃/80 ℃	-	3950	-	K
Pomer nosiča k šumu	CNR	-	55	-	-	dB
Kompozit druhého rádu	CSO	-	-	-	-55	dBm
Kompozitný trojitý úder	-	-	-	-	-64	dBc

Vlastnosti produktu

● Typ vlákna môže byť SMF-28e alebo PMF-1550;

● Výstupný výkon 10 mW alebo prispôsobený;

● 14-kolíkový Balík BTF s TEC a Monitor PD.

Aplikácie produktov

● Komunikácia z optických vlákien;

● DWDM systémy;

● CATV prenos;

● Laboratórne testovacie zariadenie.

Podrobnosti o produkte

● Číslovanie kanálov siete ITU

kanál	Vlnová dĺžka (nm)	kanál	Vlnová dĺžka (nm)	kanál	Vlnová dĺžka (nm)
64	1526.44	47	1539.77	30	1553.33
63	1527.22	46	1540.56	29	1554.13
62	1527.99	45	1541.35	28	1554.94
61	1528.77	44	1542.14	27	1555.75
60	1529.55	43	1542.94	26	1556.56
59	1530.33	42	1543.73	25	1557.36
58	1531.12	41	1544.53	24	1557.17
57	1531.90	40	1545.32	23	1558.98
56	1532.68	39	1546.12	22	1559.79
55	1533.47	38	1546.92	21	1560.61
54	1534.25	37	1547.72	20	1561.42
53	1535.04	36	1548.51	19	1562.23
52	1535.82	35	1549.32	18	1563.05
51	1536.61	34	1550.12	-	-
50	1537.40	33	1550.92	-	-
49	1538.19	32	1551.72	-	-
48	1538.98	31	1552.52	-	-

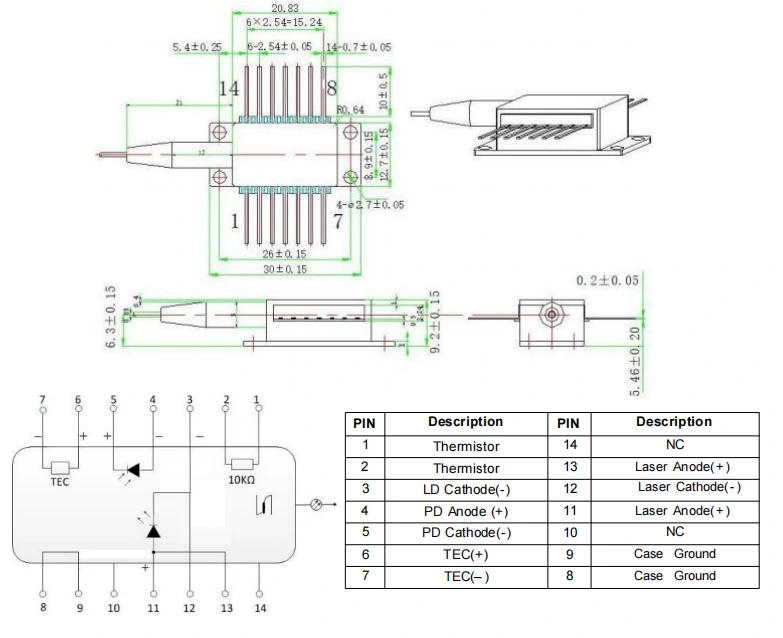

● 1. typ balenia a definícia PIN-OUT (jednotka: mm): DWDM 14PIN Motýľový analógový laser pre TKR

DWDM 14PIN Butterfly Analog Laser for CATV

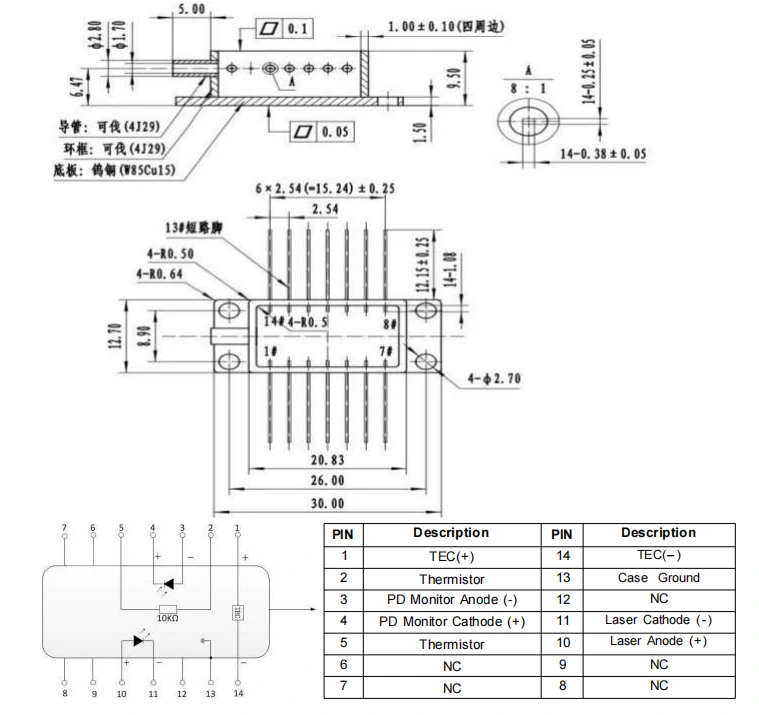

● Výkres balíka typu 2 a definícia PIN-OUT (jednotka: mm) - DWDM 14 PIN Motýľový analógový laser pre TKR

DWDM 14PIN Butterfly Analog Laser for CATV

Objednávanie informácie

Meno

Vlnová dĺžka

Výstupný výkon

Typ vlákna

Konektor

PIN-OUT

BFLD

-CHXX

-XX

DWDM

CH34: 1550,12 nm

CH59: 1530,33 nm

CHXX:DWDM

10:10 mW

Prispôsobené

SM :Singlemode

PM :Polarizácia

udržiavanie

FA: FC/APC

SA: SC/APC

Iné

NULL:Typ 1

2: Typ 2

napr.: BFLD-CH56-10SM-FA

(Informácie o objednávke: DWDM 14PIN Butterfly Analog Laser for CATV, CH56: 1532,68nm, výstupný výkon 10mW, SM vlákno, FC/APC konektor, typ1 pin-out).

Pre ďalšie prispôsobené požiadavky kontaktujte: sales06@boxoptronics.com

Datasheet a Testovací hárok

Datasheet

Testovací hárok

Podmienky cenovej ponuky a platba

● Podmienky cenovej ponuky

(1) EXW:

Ak máte účet DHL/UPS/FedEx, Box Optronics vám odporúča použiť EXW. Posielame cez váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Ak nemáte účet, zaplaťte si poštovné vopred produkty.

(3) Iné

● Platobné podmienky

PayPal a T / T sú k dispozícii.

Dodacia lehota

Výroba trvá približne 10 pracovných dní. (Ak sú nejaké na sklade, bude doručená rýchlejšie.)

Medzinárodná logistika môže trvať 3-5 pracovných dní.

Poznámky k prevádzke

● Ochrana ESD: Toto zariadenie je elektrostaticky citlivé. Preto musia byť prísne antistatické ochranné opatrenia musia byť dodržané počas balenia, prepravy a používania. okrem toho mali by sa prijať preventívne opatrenia, aby sa predišlo prepätiu v napájacom zdroji, ak tak neurobíte môže viesť k trvalému poškodeniu zariadenia (napr. zaistite správne vybavenie uzemnenie a noste antistatický remienok na zápästie).

● Požiadavky na spájkovanie kolíkov: Ak kolíky je potrebné spájkovať, teplota spájkovania nesmie prekročiť 260°C a čas spájkovania nesmie presiahnuť 10 sekúnd. Venujte zvláštnu pozornosť nasledujúce: počas procesu spájkovania musí byť zariadenie v stave bez napájania stave a spájkovačka musí byť riadne uzemnená.

● Použite prúd: Počas zapínania procesu, nikdy nepoužívajte priamo vysoký prúd, pretože hrozí poškodenie čipu. Namiesto toho zapnite zariadenie na úrovni prúdu blízkej prahu čipu, a potom postupne zvyšujte prúd v malých prírastkoch až do požadovaného úroveň je dosiahnutá.

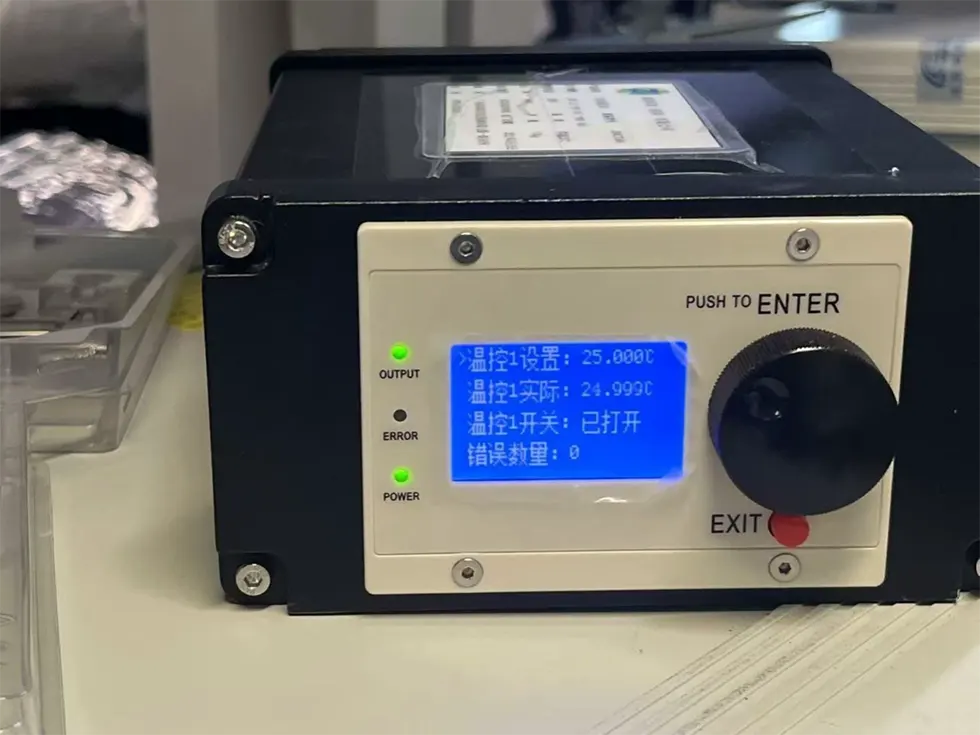

● Chladič TEC:Pred zapnutím všetkých komponentov najprv aktivujte chladič a potom postupujte s postupnými krokmi zapínania na zabrániť prehriatiu a preťaženiu čipu.

DWDM 14PIN Butterfly Analog Laser for CATV

Zabezpečenie kvality a Popredajný servis

● Záručná doba:

Bezplatná oprava alebo výmena defektov spôsobených človekom do 1 rok od kúpy. Platené služby údržby dostupné po 1 roku.

● Výnimky z bezplatnej záruky:

Počas bezplatnej záručnej doby bezplatná oprava alebo výmena budú poskytnuté za chyby spôsobené problémami s kvalitou produktu. Avšak, Box Optronics si vyhradzuje právo odmietnuť bezplatné opravy v nasledujúcom texte prípady v záručnej dobe:

(1) Škody spôsobené prírodnými faktormi (napr. blesk, prach) alebo vplyvy prostredia.

(2) Poruchy v dôsledku nesprávnej obsluhy používateľom.

(3) Zjavné fyzické poškodenie spôsobené ľudskou chybou.

(4) Neoprávnená demontáž, úprava alebo oprava.

(5) Pozmenené alebo neúplné záručné štítky na kryte.

(6) Poškodenie alebo strata počas prepravy.

DWDM 14PIN Butterfly Analog Laser for CATV
