CWDM 1270-1650nm DFB laserový zdroj

Obsah

1. Zavedenie CWDM 1270-1650nm DFB laserový zdroj so vstavanými hnacími obvodmi

2. Technická Špecifikácie

3. Vlastnosti produktu

4. Typické aplikácie

5. Podrobnosti o produkte

6. Príručka bezpečnej prevádzky

7. Informácie o objednávke

8. Datasheet a testsheet

9. Podmienky cenovej ponuky a platba

10. Dodacia lehota

11. Poznámky k prevádzke a Údržba

12. Zabezpečenie kvality a Popredajný servis

Predstavenie produktu

Toto je CWDM 1270-1650nm DFB laserový zdroj s Vstavané hnacie obvody využívajúce polovodičový laserový čip DFB s výstupom výkon nad 10 mW, SM/PM vlákno a vynikajúci výkon a spektrálna stabilita. to podporuje stolové a modulárne konfigurácie s komunikačným rozhraním resp monitorovací softvér pre integráciu systémov. Vhodné pre nelineárnu optiku výskum, vláknové laserové čerpanie a optické testovacie systémy. Vyhnite sa častému zapájaniu/ odpojenie vláknových konektorov, aby sa zabránilo hromadeniu prachu a koncovej časti škody.

Produkt Špecifikácie

Vlastnosti produktu

● Napájanie a spektrálna stabilita;

● Výstupný výkon nastaviteľné 10~100%;

● Modul/stolná doska voliteľné s monitorovaním komunikácie pre jednoduché integrácia;

● Podporuje Prispôsobenie vlákna SM/PM tak, aby vyhovovalo rôznym optickým systémom.

Aplikácie produktov

● Optické prenosové systémy;

● Vláknové laserové čerpanie;

● Výskum nelineárnej optiky.

Podrobnosti o produkte

● CWDM vlnová dĺžka 1270~1650nm, tolerancia WL je +/-3nm.

(K dispozícii je jedna vlnová dĺžka každých 20 nm.)

1270nm 1290nm 1310nm 1330nm 1350nm 1370nm 1390nm 1410nm 1430nm 1450nm 1470nm 1490nm 1510nm 1530nm 1550nm 1570nm 1590nm 1610nm 1630nm 1650nm

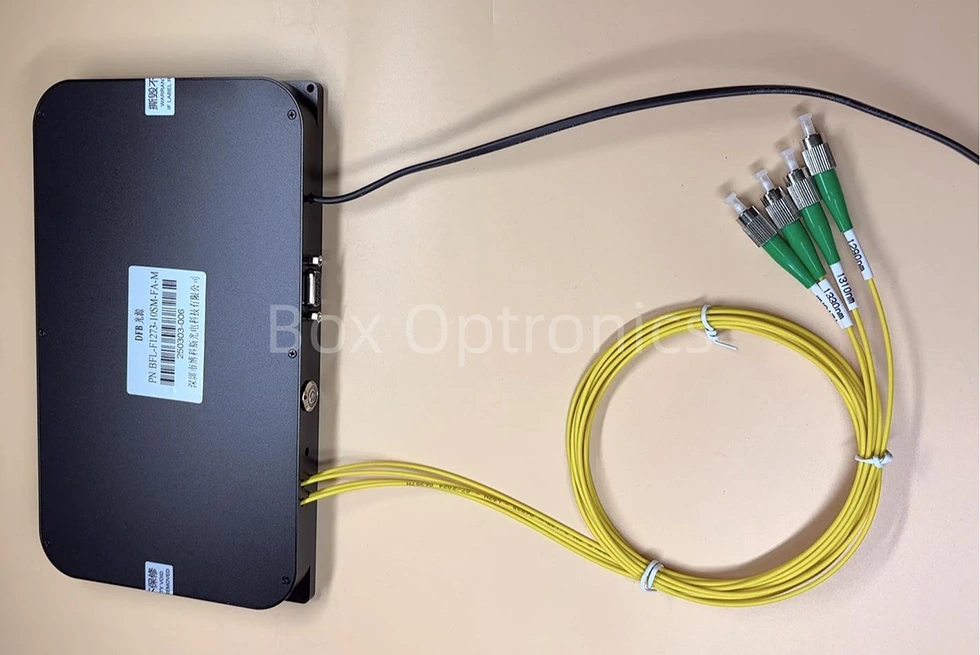

* Podpora prispôsobeného viackanálového laserového zdroja DFB

● Štandardné príslušenstvo

Prevádzkové kroky

Krok 1. Vybalenie: Pred montážou skontrolujte či je kompletné všetko príslušenstvo, vrátane laserového zdrojového modulu, USB dát kábel, napájací adaptér, protokol o teste atď.

Krok 2. Napájanie: Pripojené k DC spínaný zdroj alebo regulovaný zdroj, ktorý spĺňa ich výkon požiadavky na dodávku. Používajte iba originálny zodpovedajúci napájací adaptér (DC 5V alebo DC 12V). Nesprávne napájacie adaptéry môžu poškodiť zdroj svetla. (Napájací adaptér dodávané podľa miestnych napäťových noriem.)

Krok 3. Pripojenie výstupného vlákna: Otvorte protiprachový uzáver na konektore alebo prírube vlákna, skontrolujte koncovú plochu vlákna a pripojte vlákno alebo spojte vlákno so zariadením alebo meračom výkonu, ktorý chcete testovať po potvrdení, že nedochádza k znečisteniu a poškodeniu.

Setp4.Pripojenie k hostiteľskému počítaču: Použite dátový kábel USB-RS485 DB9 na prepojenie laserového zdroja DFB a počítača; počítač musí najprv nainštalovať vyhradený ovládač sériového portu na identifikáciu Dátový kábel sériového portu USB-RS485, inak softvér hostiteľského počítača a modul svetelného zdroja nie je možné správne pripojiť a komunikovať. Prosím opýtajte sa Box Optronics pre vodiča.

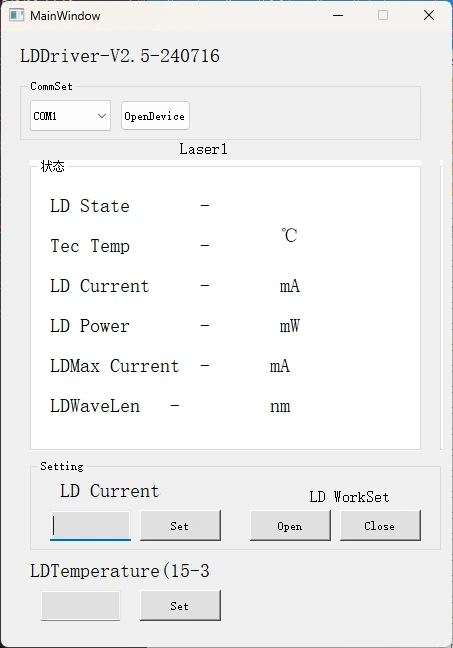

Step5.Control softvér: Box Optronics poskytuje sériové príkazy alebo PC softvér ovládať prúd LD a teplotu LD laserového zdroja DFB. Vyberte si správny port, nastavte prúd a teplotu a potom kliknite na tlačidlo Otvoriť. (Komu predídete poškodeniu, pri prvom uvedení do prevádzky pomaly zvyšujte prúd pohonu. nie okamžite použite plný prúd.)

Krok 6. Po použití kliknite na tlačidlo zatvorenia, vypnite napájanie a odpojte ho pripojenie vlákna.

Objednávanie informácie

napr.: BLD-1550-1HSM-FA-M

(Informácie o objednávke: CWDM 1550nm DFB laserový zdroj so vstavaným pohonom Obvody, výstupný výkon 100mW, s vláknom SMF-28e, FC/APC konektor, modul balík).

Pre ďalšie prispôsobené požiadavky kontaktujte: sales06@boxoptronics.com

Datasheet a Testovací hárok

Datasheet

Testovací hárok

Podmienky cenovej ponuky a platba

● Podmienky cenovej ponuky

(1) EXW:

Ak máte účet DHL/UPS/FedEx, Box Optronics vám odporúča použiť EXW. Posielame cez váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Ak nemáte účet, zaplaťte si poštovné vopred produkty.

(3) Iné

● Platobné podmienky

PayPal a T / T sú k dispozícii.

Dodacia lehota

Výroba trvá približne 10 pracovných dní. (Ak sú nejaké na sklade, bude doručená rýchlejšie.)

Medzinárodná logistika môže trvať 3-5 pracovných dní.

Poznámky k prevádzke a Údržba

● Vyhnite sa častému pripájaniu/odpájaniu konektorov vlákien, aby ste predišli hromadenie prachu a poškodenie čelnej plochy.

● Konektory vlákien vyčistite handričkou, ktorá nepúšťa vlákna a skontrolujte pomocou a detektor konca vlákna pred pripojením. Vždy pripojte/odpojte vlákna bez napájania, aby sa predišlo popáleniu čelnej plochy. Nepoužité konektory zakryte krytkami proti prachu.

● Zariadenie skladujte v suchom prostredí bez vlhkosti.

● Pri dlhodobom používaní modulu zdroja lasera nezabudnite zvážte odvod tepla a ventiláciu modulu a umiestnite ho modul na chladiči.

Zabezpečenie kvality a Popredajný servis

● Záručná doba:

Bezplatná oprava alebo výmena defektov spôsobených človekom do 1 rok od kúpy. Platené služby údržby dostupné po 1 roku.

● Výnimky z bezplatnej záruky:

Počas bezplatnej záručnej doby bezplatná oprava alebo výmena budú poskytnuté za chyby spôsobené problémami s kvalitou produktu. Avšak, Box Optronics si vyhradzuje právo odmietnuť bezplatné opravy v nasledujúcom texte prípady v záručnej dobe:

(1) Škody spôsobené prírodnými faktormi (napr. blesk, prach) alebo vplyvy prostredia.

(2) Poruchy v dôsledku nesprávnej obsluhy používateľom.

(3) Zjavné fyzické poškodenie spôsobené ľudskou chybou.

(4) Neoprávnená demontáž, úprava alebo oprava.

(5) Pozmenené alebo neúplné záručné štítky na kryte.

(6) Poškodenie alebo strata počas prepravy.
