840nm Fiber Coupled SLD Širokopásmový svetelný zdroj

Prehľad produktu – širokopásmový svetelný zdroj 840nm Fiber Coupled SLD

Box Optronics vyrába 840nm Fiber Coupled SLD Broadband Light Source, vysoko výkonný aktívny optický komponent založený na zosilnenej spontánnej emisii (ASE) zo štruktúry polovodičového optického zosilňovača, ktorý poskytuje vysoký optický výkon so širokou spektrálnou šírkou pásma a nízkou časovou koherenciou.

Poskytuje vyšší výstupný výkon ako LED diódy pri zachovaní oveľa širšieho spektra ako laserové diódy, vďaka čomu je vhodný pre aplikácie vyžadujúce nízku koherenciu a vysoký jas.

Tento 840nm SLD zdroj s minimálnym výstupným výkonom 5 mW, typickou šírkou pásma 3dB a vynikajúcou stabilitou výkonu (≤±0,02dB krátkodobo, ≤±0,05dB dlhodobo) je optimalizovaný pre presné snímacie a zobrazovacie systémy z optických vlákien. Zariadenie je dostupné ako vo forme kompaktného modulu (70×90×18mm) pre systémovú integráciu, tak aj vo forme stolného počítača (195×220×120mm) pre laboratórne a testovacie prostredie.

Tento svetelný zdroj SLD, ktorý je štandardne vybavený 780-HP vláknovými pigtailmi a FC/APC konektormi, s voliteľným komunikačným rozhraním RS485 na monitorovanie a ovládanie, ponúka všestrannosť a spoľahlivosť pre širokú škálu aplikácií.

Kľúčové vlastnosti - 840nm Fiber Coupled SLD Širokopásmový svetelný zdroj

● Vysoký výstupný výkon: minimálne 5 mW

● Široká spektrálna šírka pásma: typická 10nm (-3dB)

● Nízke spektrálne zvlnenie pre čisté spektrum

● Profil Gaussovho spektra

● Vynikajúca stabilita výkonu: ≤±0,02dB/15min krátkodobo

● Dlhodobá stabilita: ≤±0,05dB/8 hodín

● Vláknový výstup s vláknom 780 HP

● Štandardný konektor FC/APC, k dispozícii sú ďalšie možnosti

● Dva faktory tvaru: Modul a Pracovná plocha

● Komunikačné rozhranie RS485 pre monitorovanie

● Porovnanie lacných riešení

● Široký rozsah prevádzkových teplôt: -5°C až +55°C

● Kompaktný a robustný dizajn balenia

● Voliteľná stolná verzia s dotykovým ovládaním

Typické aplikácie - 840nm Fiber Coupled SLD Širokopásmový svetelný zdroj

● Gyroskopy z optických vlákien (FOG)

● Systémy optickej koherentnej tomografie (OCT).

● Lekárske zobrazovanie a biomedicínska optika

● Systémy snímania optických vlákien

● Interferometria bieleho svetla

● Testovanie a charakterizácia optických komponentov

● Výskumné a vývojové laboratóriá

● Reflektometria optickej koherentnej domény (OCDR)

Technické špecifikácie-840nm Fiber Coupled SLD Širokopásmový svetelný zdroj

Optické špecifikácie (T=25°C)

Mechanické a environmentálne špecifikácie

Podrobnosti o produkte-840nm Fiber Coupled SLD Širokopásmový svetelný zdroj

Čo je SLD?

Superluminiscenčná dióda (SLD) je polovodičový širokopásmový optický zdroj založený na zosilnenej spontánnej emisii (ASE) s vysokým optickým ziskom vo vlnovodnej štruktúre podobnej laserovej dióde, ktorá pracuje v podmienkach potlačenej optickej spätnej väzby, aby sa zabránilo oscilácii lasera.

Na rozdiel od laserových diód, ktoré sa spoliehajú na rezonančnú dutinu, SLD využívajú fazety s nízkou odrazivosťou (potiahnuté AR) a šikmé alebo naklonené vlnovodné štruktúry na potlačenie spätnej väzby dutiny, čo umožňuje vysoký optický zisk a zároveň sa vyhýba pôsobeniu lasera.

Kľúčové vlastnosti SLD:

• Výrazne vyšší výstupný výkon a jas ako LED diódy pri zachovaní nízkej časovej koherencie

• Širokopásmové vyžarovanie s hladkou spektrálnou obálkou ASE

• Veľmi nízka časová koherencia (krátka koherenčná dĺžka), ideálna pre interferometrické aplikácie, ako je OCT

• Štruktúra vlnovodu s jedným priečnym režimom zvyčajne umožňuje efektívne spojenie vlákien s jedným režimom

• Spektrálny tvar zvyčajne navrhnutý ako kvázi-gaussovský alebo prispôsobený plochý profil v závislosti od dizajnu

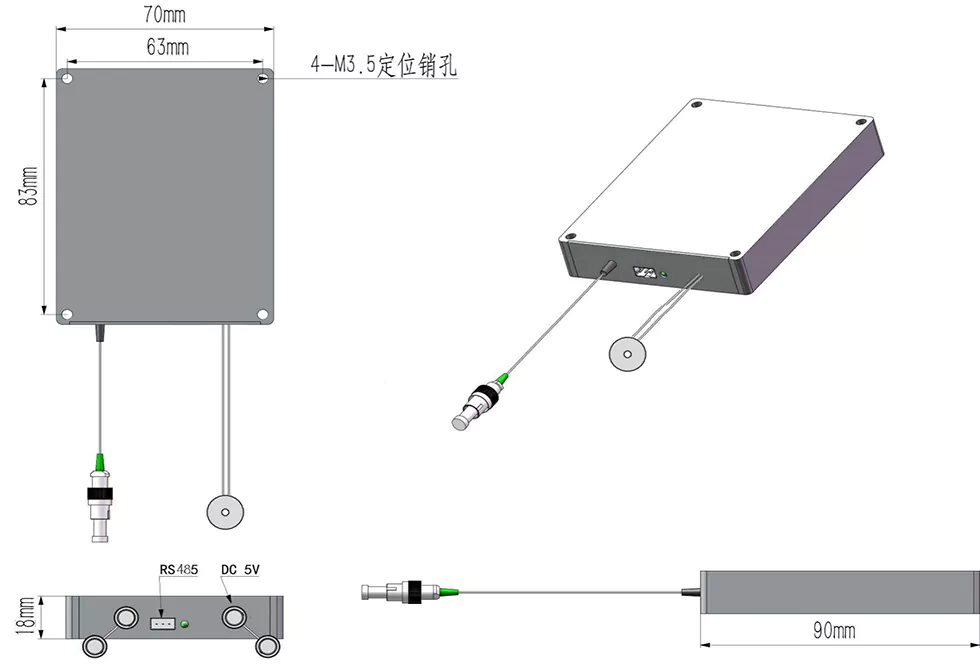

Rozmery balenia

840nm SLD širokopásmový svetelný zdroj je dostupný v dvoch konfiguráciách balenia:

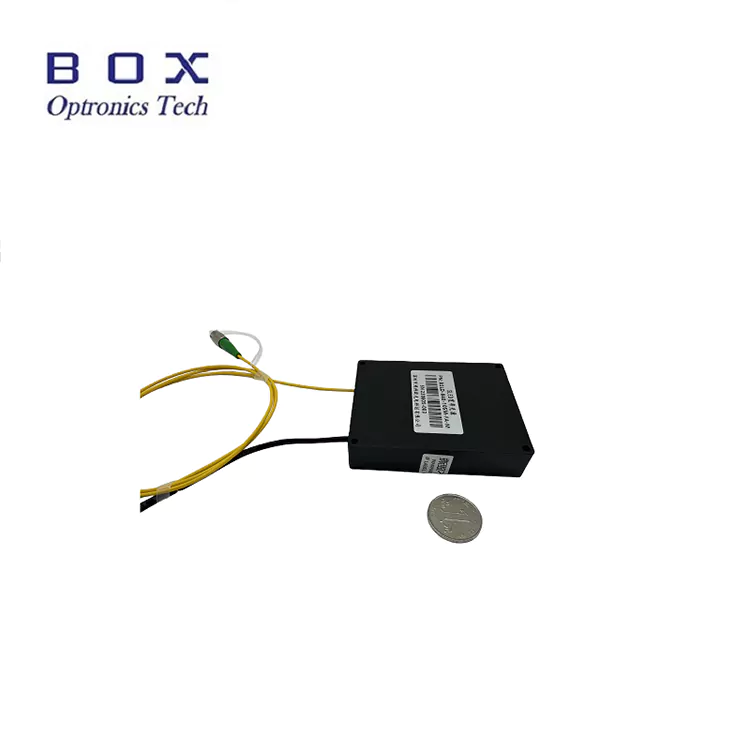

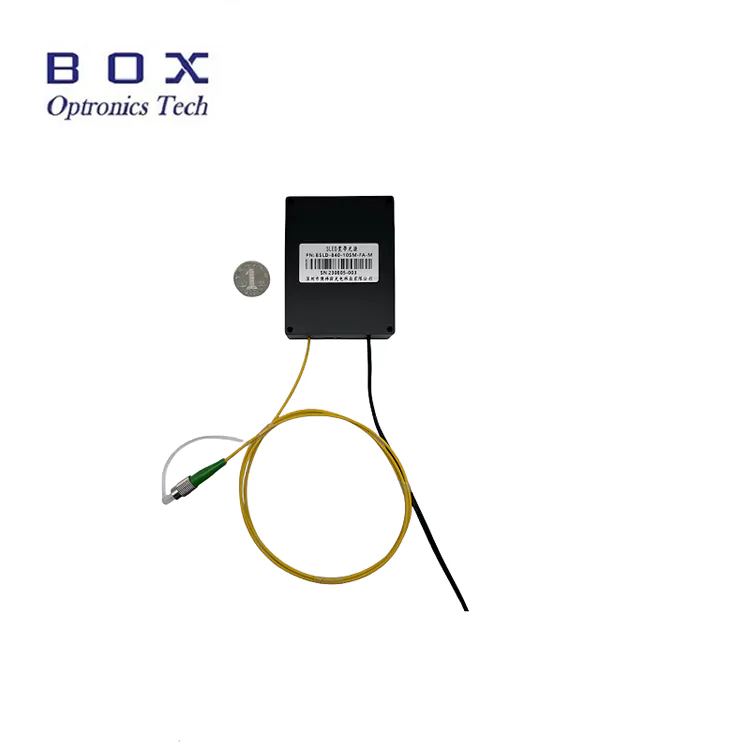

Verzia modulu (70×90×18mm):

• Kompaktný, nízkoprofilový dizajn pre systémovú integráciu

• 4-M3,5 montážne otvory pre bezpečnú inštaláciu

• Vstup jednosmerného prúdu (5 V alebo 12 V)

• Komunikačný port RS485 (DB9 samica)

• Výstup z vláknového pigtailu s konektorom FC/APC

• Ideálne na vloženie do nástrojov a systémov

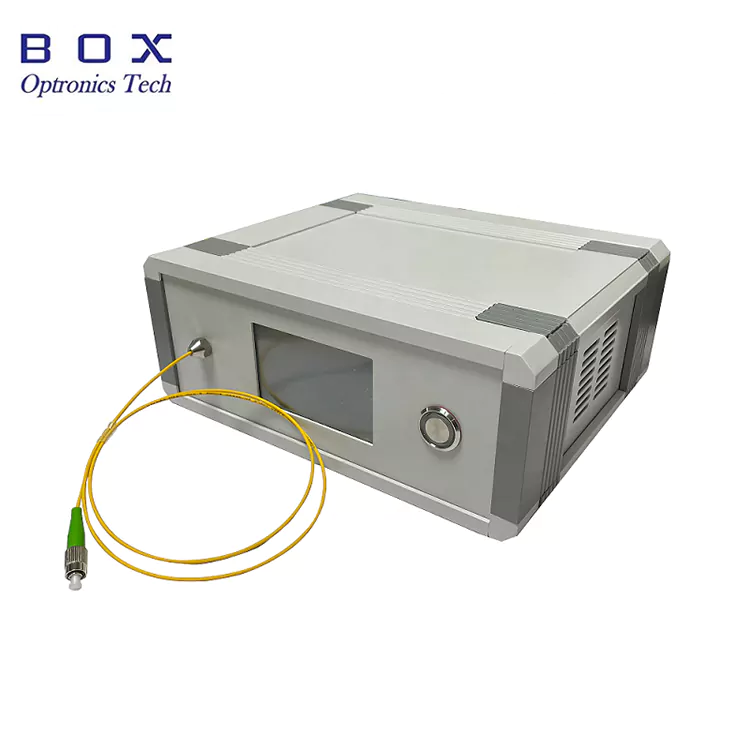

Stolná verzia (195 × 220 × 120 mm):

• Formát stolovej dosky na laboratórne použitie

• Vstavaný dotykový displej na sledovanie stavu

• Vstup striedavého prúdu (110 – 240 V univerzálny)

• Komunikačný port RS485 (DB9 samica)

• Výstup vlákna na prednom paneli

• Jednoduché použitie, ovládanie typu plug-and-play

• Ideálne pre výskumné a vývojové laboratóriá a testovacie prostredia

Kontrola a monitorovanie

Modul aj stolná verzia podporujú komunikačné rozhranie RS485 pre monitorovanie a ovládanie. Stolná verzia má navyše zabudovaný dotykový displej pre lokálne ovládanie.

Dostupné parametre monitorovania a kontroly:

• Monitorovanie výstupného výkonu

• Smerujte aktuálne sledovanie

• Monitorovanie teploty

• Nastavenie výkonu (voliteľné)

• Softvér hostiteľského počítača na ovládanie počítača (voliteľné)

Prečo si vybrať Box Optronics?

• Prísna kontrola kvality so 100 % testovaním pred odoslaním

• Konkurenčné ceny so stabilnou možnosťou hromadného doručovania

• Flexibilné možnosti prispôsobenia vlnovej dĺžky, výkonu, šírky pásma, vlákna a konektorov

• 7 × 24 hodín technická podpora a rýchla odozva

• Globálna preprava prostredníctvom expresného doručenia DHL, UPS a FedEx

• K dispozícii sú modulové aj stolné verzie

• Voliteľný hostiteľský softvér na integráciu systému

• Spoľahlivé dlhodobé dodávky množstiev výroby

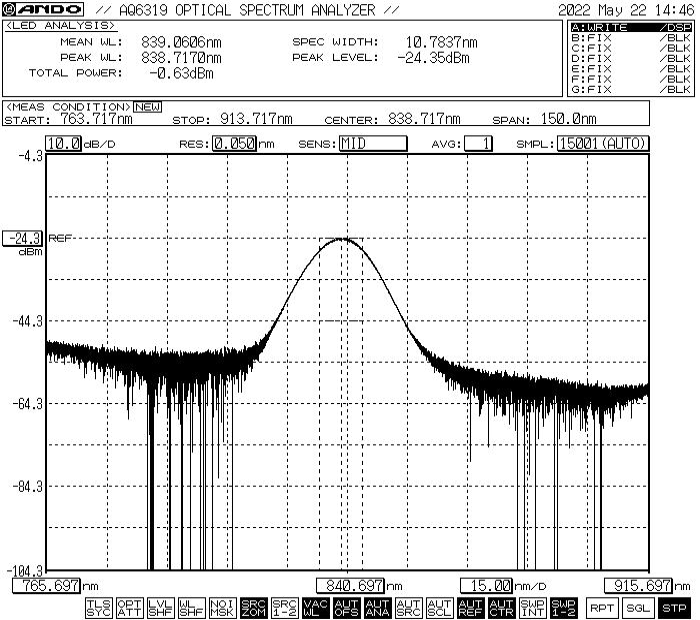

Spektrálny výkon - 840nm optickým vláknom spojený SLD širokopásmový svetelný zdroj

Typické spektrum ukazuje stredovú vlnovú dĺžku okolo 840 nm so šírkou pásma približne 10 nm -3 dB.

*Poznámka: Zobrazené spektrum predstavuje typický výkon. Skutočné spektrum sa môže mierne líšiť od jednotky k jednotke. Kontaktujte nás pre špecifické údaje o spektre alebo vlastné požiadavky na frekvenčné spektrum.

Informácie o objednávaní-840nm optickým vláknom spojeným SLD širokopásmový svetelný zdroj

Modelová nomenklatúra

BSLD – XXX – XX – XX - X – (X)

Príklad: BSLD - 840 - 51 - SM - M

840nm SLD širokopásmový svetelný zdroj, výstup 5mW, šírka pásma 10nm, vlákno 780HP, verzia modulu, napájanie 5VDC

Dostupné možnosti prispôsobenia

• Stredová vlnová dĺžka: štandardná 840 nm, iné vlnové dĺžky sú k dispozícii na požiadanie

• Výstupný výkon: štandardne 5 mW, k dispozícii sú možnosti s vyšším výkonom

• Spektrálna šírka pásma: štandard 10nm, k dispozícii sú ďalšie možnosti šírky pásma

• Typ vlákna: štandard 780-HP, k dispozícii sú ďalšie špeciálne vlákna

• Dĺžka vlákna: 0,5 m, 1 m, 1,5 m, 2 m (k dispozícii sú vlastné dĺžky)

• Typ pigtailu: 900 μm voľná trubica, 3,0 mm voľná trubica

• Typ konektora: FC/APC štandardný, FC/UPC, SC/APC, LC/APC alebo vlastný

• Typ balíka: Modul alebo Benchtop

• Napätie zdroja: 5 V DC, 12 V DC (modul), 110 – 240 V AC (stolný)

• Optický izolátor: K dispozícii je možnosť vstavaného izolátora

• Komunikačné rozhranie: štandard RS485, k dispozícii sú ďalšie rozhrania

• Softvér hostiteľského počítača: k dispozícii na monitorovanie a ovládanie

Pre vlastné požiadavky kontaktujte náš obchodný tím s vašimi špecifikáciami.

Datasheet a správa o teste

Každý 840nm SLD širokopásmový svetelný zdroj sa dodáva s komplexnou testovacou správou dokumentujúcou namerané výkonové parametre. Datasheet PDF súbor obsahuje podrobné špecifikácie, výkonnostné krivky a rozmerové výkresy.

• Individuálny testovací protokol priložený ku každej jednotke

• Vysledovateľné sériové číslo každej jednotky

Datasheet

Podmienky cenovej ponuky a platby

Podmienky ponuky

• EXW (Ex Works): Odporúča sa, ak máte účet DHL/UPS/FedEx. Posielame pomocou vášho účtu; neúčtujeme žiadne náklady na dopravu.

• DAP (Delivered at Place): Ak nemáte účet kuriéra, môžeme zabezpečiť dopravu s predplateným nákladom.

• Iné podmienky: Kontaktujte nás a prekonzultujte to.

Platobné podmienky

• PayPal: Rýchla a bezpečná platba za vzorky a malé objednávky

• T/T (bankový prevod): Štandardný spôsob platby pre bežné výrobné objednávky

• Alibaba Trade Assurance: Bezpečná ochrana objednávok pre online transakcie so zárukou kupujúceho

• Kreditná karta: Prijíma sa cez PayPal, Alibaba

• Flexibilné platobné podmienky: obchodovateľné

Dodacia lehota

• Štandardná výroba: ~10 – 15 pracovných dní

• Vlastné konfigurácie: 15 – 20 pracovných dní

• Množstvo objednávok: Kontaktujte nás pre plán výroby

• Medzinárodná doprava: ~3-5 pracovných dní (DHL/UPS/FedEx express)

• Rýchla služba: k dispozícii na požiadanie

Prevádzkové poznámky a manipulácia

Manipulácia s vláknami

• Vyhnite sa ostrým ohybom alebo zalomeniam, ktoré môžu poškodiť vlákno

• Neťahajte ani neskrúcajte vrkôčiky vlákien

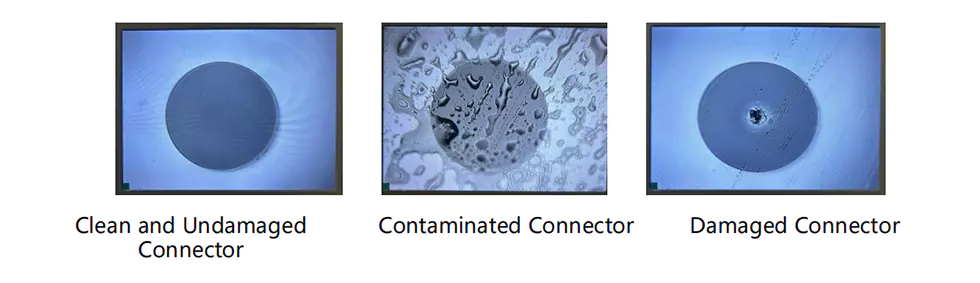

• Pred pripojením vyčistite konektory vlákien pomocou vhodných čistiacich nástrojov

• Keď konektor nepoužívate, vždy používajte protiprachové kryty

• Pred použitím skontrolujte koniec vlákna, či nie je poškodený

Úvahy o výkone a prevádzke

• Pred pripojením zaistite správne napätie zdroja napájania

• Neprekračujte maximálny menovitý prúd alebo výkon disku

• Na nepretržitú prevádzku používajte správny chladič

• Pred pripojením/odpojením vlákna vypnite napájanie

• Po zapnutí sa nepozerajte priamo do výstupu vlákna
