1683nm 10mW vláknový laser

Obsah

1. Zavedenie 1683nm 10mW vláknový laser

2. Technické špecifikácie

3. Vlastnosti produktu

4. Typické aplikácie

5. Podrobnosti o produkte

6. Informácie o objednávke

7. Datasheet a testsheet

8. Podmienky cenovej ponuky a platby

9. Dodacia lehota

10. Poznámky k prevádzke

11. Zabezpečenie kvality a Popredajný servis

Predstavenie produktu

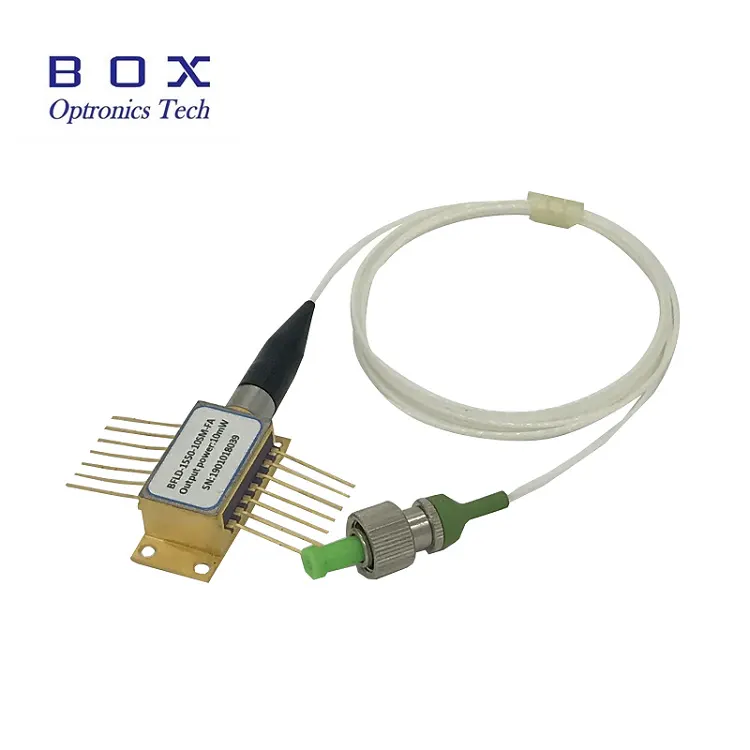

1683nm 10mW vláknový laser využíva MQW DFB čip, centrálna vlnová dĺžka 1683nm, tolerancia vlnovej dĺžky je +/-1nm, typický výstup výkon 10mW, 14-pinový BTF balík, kompatibilný s Telcordia GR-468 a RoHS. s jednovidové vlákno a konektor FC/APC, je ideálny pre plyn TDLAS a C2H6 detekčné systémy.

Produkt Špecifikácie

Produkt Vlastnosti

● Vysoká stabilný 10mW optický výstup;

● Priemyselný štandard, 14PIN balenie motýľov;

● Vstavaný TEC a optický izolátor;

● Multikvantové dobre (MQW) laser s distribuovanou spätnou väzbou (DFB).

●

Produkt Aplikácie

● Laditeľný diódový laser absorpčná spektroskopia;

● C2H6 monitorovanie;

● Kvalita životného prostredia ovzdušia monitorovanie;

● Snímanie optických vlákien & laserová detekcia.

Produkt Podrobnosti

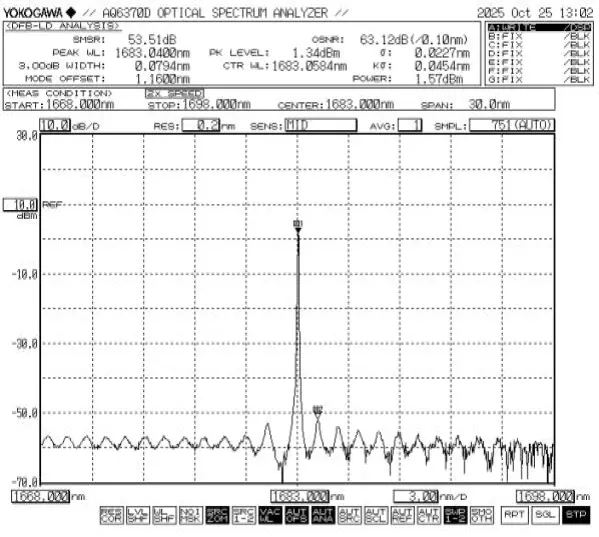

● Typické spektrum: 1683nm, tolerancia +/-1nm WL.

● Často kladené otázky

(1) Aký je typ vlákna a špecifikácia konektora?

--Štandardná konfigurácia používa jednorežimové vlákno s FC/APC konektor.

(2) Aký je typ balenia a spôsob montáže?

--1683nm 10mW vláknovo spojený laser je umiestnený v štandardnom 14-pinovom motýľový balík, kompatibilný s bežnými laserovými zásuvkami a montážou zariadenia. Montážne otvory sú určené pre skrutkovú fixáciu alebo tepelnú podložku príloha.

(3) Je k dispozícii testovanie vzoriek? Aké služby sú ponúkané pre hromadné obstarávanie?

--Podporuje sa testovanie vzoriek a maloobjemová skúšobná výroba. Pre hromadné obstarávanie ponúkame objemové ceny, správy o skúške z výroby, prispôsobené parametre (ako je dĺžka vlákna, typ plášťa a typ konektora).

Objednávanie informácie

napr.: BFLD-1683-10SM-FA

(Informácie o objednávke: 1683nm 10mW vláknový laser, 14-kolíkový motýľ balenie, s SM vláknom, FC/APC konektor, typ1 pin-out).

Datasheet a Testovací hárok

Datasheet

Testovací hárok

Podmienky cenovej ponuky a platba

● Podmienky cenovej ponuky

(1) EXW:

Ak máte účet DHL/UPS/FedEx, Box Optronics vám odporúča použiť EXW. Posielame cez váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Ak nemáte účet, zaplaťte si poštovné vopred produkty.

(3) Iné

● Platobné podmienky

PayPal a T / T sú k dispozícii.

Dodacia lehota

Výroba trvá približne 10 pracovných dní. (Ak sú nejaké na sklade, bude doručená rýchlejšie.)

Medzinárodná logistika môže trvať 3-5 pracovných dní.

Prevádzka Poznámky

● Toto zariadenie je citlivé na elektrostatický náboj; preto prísne dodržiavanie aby sa pri balení vyžadovali antistatické ochranné opatrenia, dopravu a používanie. Okrem toho je potrebné prijať preventívne opatrenia, aby sa tomu zabránilo prepätia v napájacom zdroji, pretože v opačnom prípade môže dôjsť k trvalému poškodeniu zariadenia (napr. zabezpečenie správneho uzemnenia zariadenia a nosenie antistatického remienok na zápästie).

● Ak kolíky vyžadujú spájkovanie, teplota spájkovania nesmie presiahnuť 260 °C a čas spájkovania nesmie presiahnuť 10 sekúnd. Osobitné je potrebné venovať pozornosť nasledovnému: počas procesu spájkovania zariadenie musí byť v stave bez napájania a spájkovačka musí byť správne uzemnený.

● Pri používaní prístroja presne dodržujte prevádzkové napätie a aktuálne rozsahy uvedené v údajovom liste. Kľúčové parametre – vrátane Ith (prahový prúd), Iop max (maximálny prevádzkový prúd), Vop max (maximum Prevádzkové napätie) a λc (stredná vlnová dĺžka) – treba uviesť odkaz konkrétne v protokole o skúške poskytnutom v čase odoslania.Poznámka:Prevádzka prekročenie absolútneho maximálneho hodnotenia môže spôsobiť trvalé poškodenie zariadenia.

Zabezpečenie kvality a Popredajný servis

● Záručná doba:

Bezplatná oprava alebo výmena defektov spôsobených človekom do 1 rok od kúpy. Platené služby údržby dostupné po 1 roku.

● Výnimky z bezplatnej záruky:

Počas bezplatnej záručnej doby bezplatná oprava alebo výmena budú poskytnuté za chyby spôsobené problémami s kvalitou produktu. Avšak, Box Optronics si vyhradzuje právo odmietnuť bezplatné opravy v nasledujúcom texte prípady v záručnej dobe:

(1) Škody spôsobené prírodnými faktormi (napr. blesk, prach) alebo vplyvy prostredia.

(2) Poruchy v dôsledku nesprávnej obsluhy používateľom.

(3) Zjavné fyzické poškodenie spôsobené ľudskou chybou.

(4) Neoprávnená demontáž, úprava alebo oprava.

(5) Pozmenené alebo neúplné záručné štítky na kryte.

(6) Poškodenie alebo strata počas prepravy.
