1392nm 10mW DFB motýľová laserová dióda

Obsah

1. Zavedenie 1392nm 10mW DFB motýľová laserová dióda

2. Technické špecifikácie

3. Vlastnosti produktu

4. Typické aplikácie

5. Podrobnosti o produkte

6. Informácie o objednávke

7. Datasheet a testsheet

8. Podmienky cenovej ponuky a platby

9. Dodacia lehota

10. Poznámky k prevádzke

11. Zabezpečenie kvality a Popredajný servis

Predstavenie produktu

1392nm DFB vláknový laser so 14-kolíkovým motýľom puzdro, centrálna vlnová dĺžka 1392nm, typický výstupný výkon 10mW. Vstavaný TEC, termistor a monitor PD s podporou SM vlákna alebo PM vlákna. Používa sa hlavne v snímaní H2O, optických prístrojoch a testovacích svetelných zdrojoch. Poznámka: Drôt by správna definícia PIN, udržiavajte koniec vlákna čistý, pod kontrolou TEC. Prepätie, nadprúd, ESD, vysokoteplotné spájkovanie a nadmerné ohýbanie vlákien je zakázané.

Produkt Špecifikácie

Produkt Vlastnosti

● vysoký výkon, multikvantový vrt (MQW) laser s distribuovanou spätnou väzbou (DFB);

● SMF-28e alebo vlákno PM1550;

● priemysel štandardné hermeticky uzavreté 14-kolíkové balenie motýľov;

● Vstavaný TEC a PD.

Produkt Aplikácie

● Distribuované optické vlákna snímanie;

● Komunikácia z optických vlákien testovacie zariadenie

● Koncentrácia vodnej pary detekcia;

● Jadrový zdroj svetla pre systémy TDLAS (Laditeľná diódová laserová absorpčná spektroskopia);

● Výskum a laboratórium Nástroje.

Produkt Podrobnosti

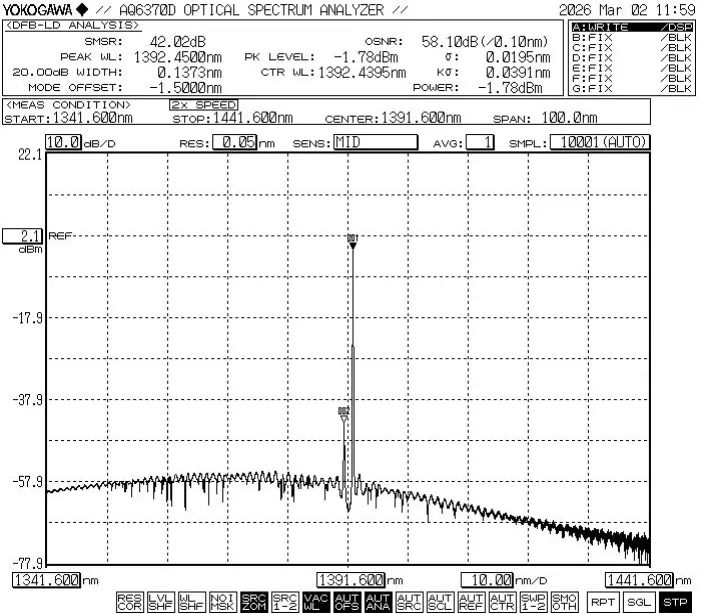

● Typické spektrum: 1392nm, tolerancia +/-1nm WL.

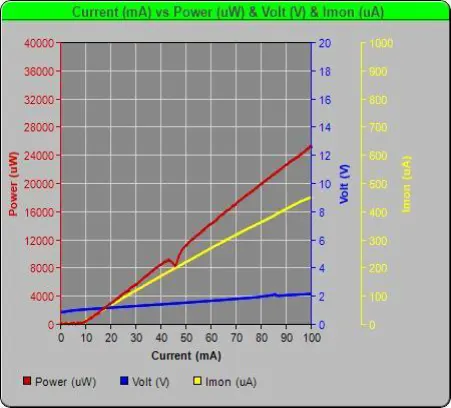

● PIV-1392nm 10mW DFB motýľová laserová dióda

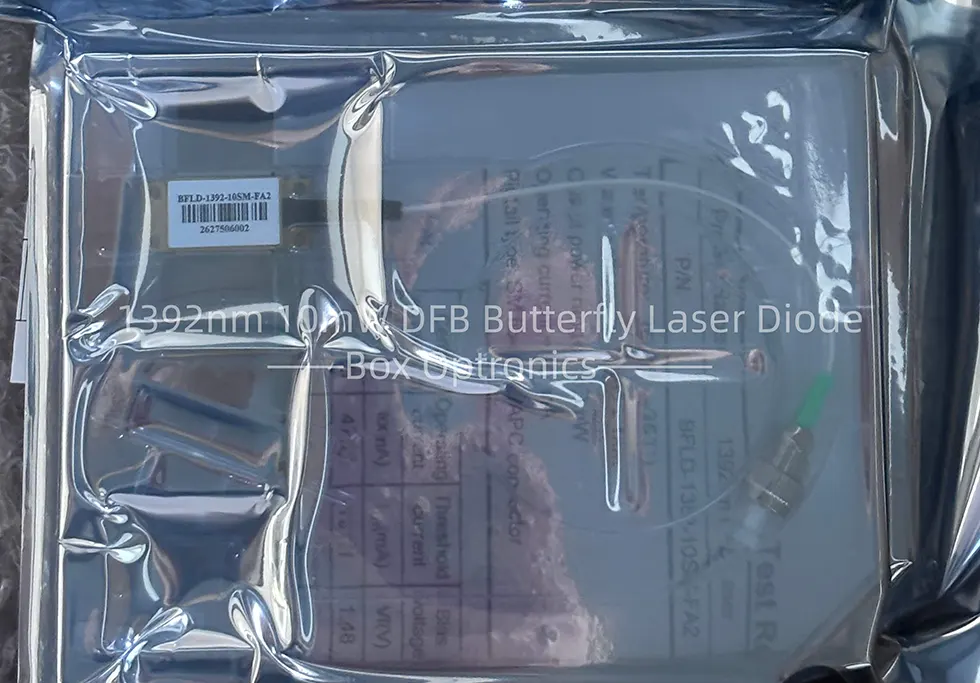

● Príklad balenia

Objednávanie informácie

napr.: BFLD-1392-10SM-FA2

(Informácie o objednávke: 1392nm 10mW DFB Butterfly Laser Diode, s SM vlákno, FC/APC konektor, typ 2 pin-out).

Datasheet a Testovací hárok

Datasheet

Testovací hárok

Podmienky cenovej ponuky a platba

● Podmienky cenovej ponuky

(1) EXW:

Ak máte účet DHL/UPS/FedEx, Box Optronics vám odporúča použiť EXW. Posielame cez váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Ak nemáte účet, zaplaťte si poštovné vopred produkty.

(3) Iné

● Platobné podmienky

PayPal a T / T sú k dispozícii.

Dodacia lehota

Výroba trvá približne 10 pracovných dní. (Ak sú nejaké na sklade, bude doručená rýchlejšie.)

Medzinárodná logistika môže trvať 3-5 pracovných dní.

Poznámky k prevádzke

● Počas prevádzky toto zariadenie vyžaruje laserový lúč vysokej intenzity; robiť nepozerajte sa priamo do konca vlákna, pretože to môže spôsobiť poranenie očí.

● Toto zariadenie je citlivé na elektrostatický náboj; preto prísne dodržiavanie aby sa pri balení vyžadovali antistatické ochranné opatrenia, dopravu a používanie. Okrem toho je potrebné prijať preventívne opatrenia, aby sa tomu zabránilo prepätia v napájacom zdroji, pretože v opačnom prípade môže dôjsť k trvalému poškodeniu zariadenia (napr. zabezpečenie správneho uzemnenia zariadenia a nosenie antistatického remienok na zápästie).

● Overte si stabilitu prevádzkového okruhu produktu, aby ste tomu zabránili poškodenie spôsobené pulznými prúdmi.

● Optické vlákna sú krehké; nepoužívajte vlákno na ťahanie zariadenia. Pri vkladaní alebo vyberaní zariadenia zo zásuvky nevyvíjajte tlak alebo potiahnite objímku umiestnenú v zadnej časti krytu zariadenia. Pre zariadenia vybavené konektormi, uistite sa, že zariadenie aj optický konektor sa zdvíhajú súčasne počas inštalácie alebo demontáže.

● Ak kolíky vyžadujú spájkovanie, teplota spájkovania nesmie presiahnuť 260 °C a čas spájkovania nesmie presiahnuť 10 sekúnd. Osobitné je potrebné venovať pozornosť nasledovnému: počas procesu spájkovania zariadenie musí byť v stave bez napájania a spájkovačka musí byť správne uzemnený.

● Pri používaní prístroja presne dodržujte prevádzkové napätie a aktuálne rozsahy uvedené v údajovom liste. Kľúčové parametre – vrátane Ith (prahový prúd), Iop max (maximálny prevádzkový prúd), Vop max (maximum Prevádzkové napätie) a λc (stredná vlnová dĺžka) – treba uviesť odkaz konkrétne v protokole o skúške poskytnutom v čase odoslania.Poznámka:Prevádzka prekročenie absolútneho maximálneho hodnotenia môže spôsobiť trvalé poškodenie zariadenia.

Zabezpečenie kvality a Popredajný servis

● Záručná doba:

Bezplatná oprava alebo výmena defektov spôsobených človekom do 1 rok od kúpy. Platené služby údržby dostupné po 1 roku.

● Výnimky z bezplatnej záruky:

Počas bezplatnej záručnej doby bezplatná oprava alebo výmena budú poskytnuté za chyby spôsobené problémami s kvalitou produktu. Avšak, Box Optronics si vyhradzuje právo odmietnuť bezplatné opravy v nasledujúcom texte prípady v záručnej dobe:

(1) Škody spôsobené prírodnými faktormi (napr. blesk, prach) alebo vplyvy prostredia.

(2) Poruchy v dôsledku nesprávnej obsluhy používateľom.

(3) Zjavné fyzické poškodenie spôsobené ľudskou chybou.

(4) Neoprávnená demontáž, úprava alebo oprava.

(5) Pozmenené alebo neúplné záručné štítky na kryte.

(6) Poškodenie alebo strata počas prepravy.
