1. Zavedenie 1625nm DFB BTF laserová dióda
2. Technické špecifikácie
3. Vlastnosti produktu
4. Typické aplikácie
5. Podrobnosti o produkte
6. Informácie o objednávke
7. Datasheet a testsheet
8. Podmienky cenovej ponuky a platby
9. Dodacia lehota
10. Poznámky k prevádzke
11. Zabezpečenie kvality a Popredajný servis

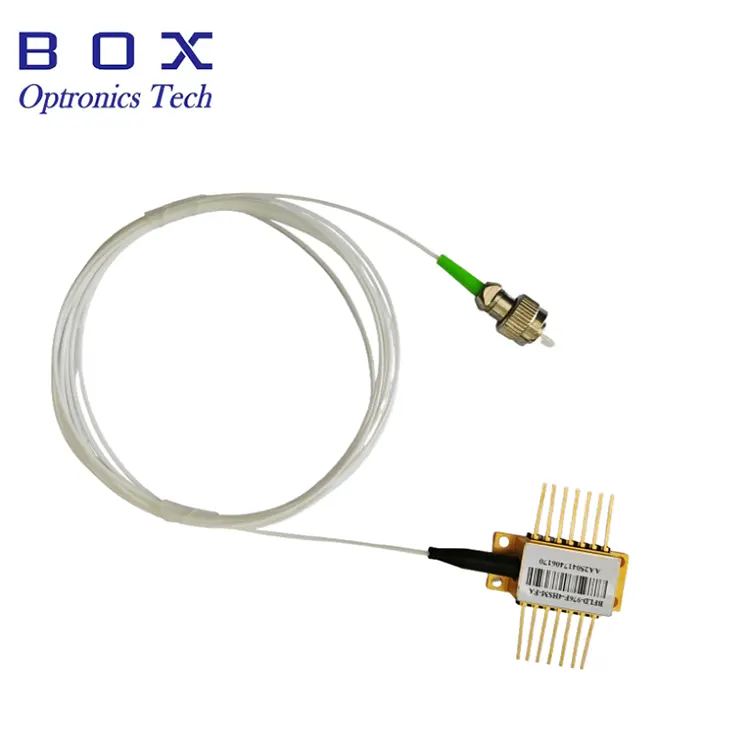

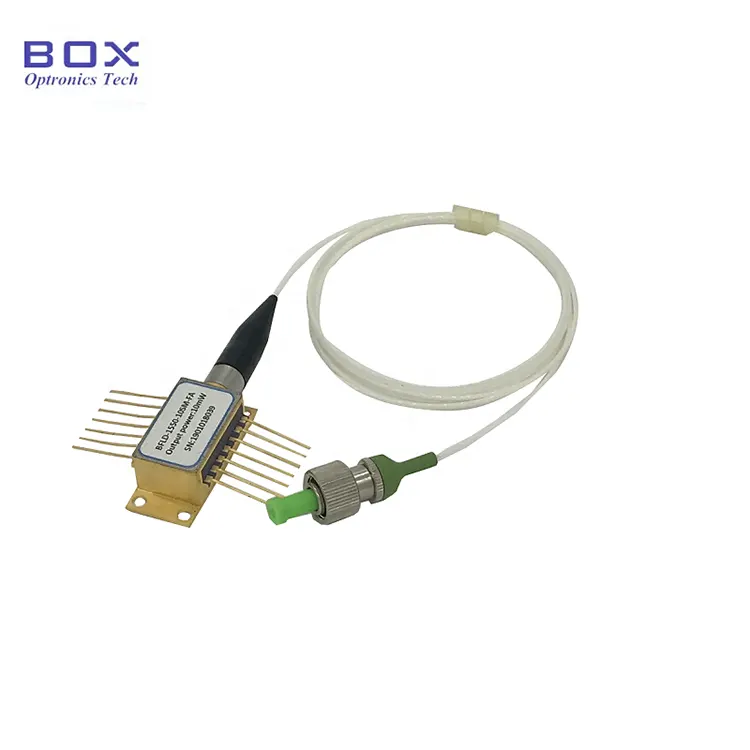

1625nm 10mW DFB motýľová laserová dióda s viackvantová štruktúra DFB a 14-kolíkový motýlik. Integruje sa TEC a termistor, podporuje SMF-28e single-mode alebo udržiavanie polarizácie vláknový výstup, s centrálnou vlnovou dĺžkou 1625 nm a typickým výstupným výkonom 10 mW. Vyznačuje sa vysokým SMSR a vynikajúcim spektrálnym výkonom. Prosím o kontrolu prúd pohonu, napätie a teplota tavenia, poskytujú ESD a teplotu ochranu a neprekračujte absolútne maximálne hodnoty.
|
Parameter |
Symbol |
Podmienka |
Min. |
Typ. |
Max. |
Jednotka |
|
Prevádzková vlnová dĺžka |
λC |
CW, 25 ℃ |
1622 |
1625 |
1628 |
nm |
|
Optický výstupný výkon |
PF |
— |
6 |
10 |
— |
mW |
|
Prahový prúd |
ITH |
25 ℃ |
— |
8 |
15 |
mA |
|
Prevádzkový prúd |
IOP |
CW |
— |
— |
90 |
mA |
|
Prevádzkové napätie |
VOP |
25 ℃ |
— |
1.1 |
2.0 |
V |
|
Potlačenie bočného režimu pomer |
SMSR |
— |
35 |
40 |
— |
dB |
|
Optická izolácia |
ISO |
25 ℃ |
35 |
— |
— |
dB |
|
Šírka spektra (-20 dB) |
Δλ |
— |
— |
0.1 |
1.0 |
nm |
|
Zánik polarizácie pomer |
ER |
PM vlákno |
18 |
— |
— |
dB |
|
Vlnová dĺžka tepl. koeficient |
△λ/△T |
— |
— |
0.08 |
0.12 |
nm/°C |
|
Monitorovať prúd |
IMON |
VRM = 5 V |
50 |
— |
1500 |
μA |
|
MPD Temný prúd |
ID |
VRM = 5 V |
— |
— |
50 |
μA |
|
Odpor termistora |
RTH |
25 ℃ |
9.5 |
10 |
10.5 |
kΩ |
|
Hodnota B termistora |
β |
25 ℃/80 ℃ |
— |
3950 |
— |
K |
● Multi-Quantum Well (MQW) lasery s distribuovanou spätnou väzbou (DFB);
● Vláknina typ môže byť SMF-28e alebo PM vlákno;
● Stabilný 10mW výstup, vysoká SMSR a dobrá optická izolácia;
● Široká teplota rozsah: -20~ +70 ℃.
● Optické vlákno komunikácie;
● Optický vláknový senzor;
● Etylén (C2H4) plyn snímanie.
● Typické spektrum: 1625nm, tolerancia +/-3nm WL.
● Laserová dióda PIV-1625nm 10mW DFB BTF
|
Meno |
Vlnová dĺžka |
Výstupný výkon |
Typ vlákna |
Konektor |
PIN-OUT |
|
BFLD |
-XXXX |
-XX |
XX |
-XX |
X |
|
DFB laserová dióda |
1625:1625 nm 1392:1392 nm 760:760 nm 1683:1683 nm Iné |
10:10 mW Iné |
SM: Jeden režim PM: Zachovanie polarizácie
|
FA: FC/APC SA: SC/APC Iné |
NULL:Typ 1 2: Typ 2 |
napr.: BFLD-1625-10SM-FA
(Informácie o objednávke: 1625nm DFB BTF laserová dióda, výstupný výkon 10mW, s SM vláknom, FC/APC konektor, typ 1 pin-out).
● Podmienky cenovej ponuky
(1) EXW:
Ak máte účet DHL/UPS/FedEx, Box Optronics vám odporúča použiť EXW. Posielame cez váš účet; neúčtujeme náklady na dopravu.
(2) DAP:
Ak nemáte účet, zaplaťte si poštovné vopred produkty.
(3) Iné
● Platobné podmienky
PayPal a T / T sú k dispozícii.
Výroba trvá približne 10 pracovných dní. (Ak sú nejaké na sklade, bude doručená rýchlejšie.)
Medzinárodná logistika môže trvať 3-5 pracovných dní.
● Počas prevádzky toto zariadenie vyžaruje laserový lúč vysokej intenzity; robiť nepozerajte sa priamo do konca vlákna, pretože to môže spôsobiť poranenie očí.
● Toto zariadenie je citlivé na elektrostatický náboj; preto prísne dodržiavanie antistatické ochranné opatrenia sú potrebné počas balenia, prepravy, a používanie. Okrem toho je potrebné prijať preventívne opatrenia, aby sa zabránilo napájaniu prepätia, pretože v opačnom prípade môže dôjsť k trvalému poškodeniu zariadenia (napr. zabezpečenie správneho uzemnenia zariadenia a nosenie antistatického náramku).
● Ak kolíky vyžadujú spájkovanie, teplota spájkovania nesmie presiahnuť 260 °C a čas spájkovania nesmie presiahnuť 10 sekúnd. Osobitné je potrebné venovať pozornosť nasledovnému: počas procesu spájkovania zariadenie musí byť v stave bez napájania a spájkovačka musí byť správne uzemnený.
● Záručná doba:
Bezplatná oprava alebo výmena defektov spôsobených človekom do 1 rok od kúpy. Platené služby údržby dostupné po 1 roku.
● Výnimky z bezplatnej záruky:
Počas bezplatnej záručnej doby bezplatná oprava alebo výmena budú poskytnuté za chyby spôsobené problémami s kvalitou produktu. Avšak, Box Optronics si vyhradzuje právo odmietnuť bezplatné opravy v nasledujúcom texte prípady v záručnej dobe:
(1) Škody spôsobené prírodnými faktormi (napr. blesk, prach) alebo vplyvy prostredia.
(2) Poruchy v dôsledku nesprávnej obsluhy používateľom.
(3) Zjavné fyzické poškodenie spôsobené ľudskou chybou.
(4) Neoprávnená demontáž, úprava alebo oprava.
(5) Pozmenené alebo neúplné záručné štítky na kryte.
(6) Poškodenie alebo strata počas prepravy.
