1580nm laserová dióda DFB SM PM

Obsah

1. Predstavenie 1580nm DFB SM PM laserovej diódy

2. Technické špecifikácie

3. Funkcie produktu

4. Typické aplikácie

5. Podrobnosti o produkte

6. Informácie o objednávke

7. Dátový hárok a testovací hárok

8. Podmienky cenovej ponuky a platby

9. Dodacia lehota

10. Poznámky k prevádzke

11. Zabezpečenie kvality a popredajný servis

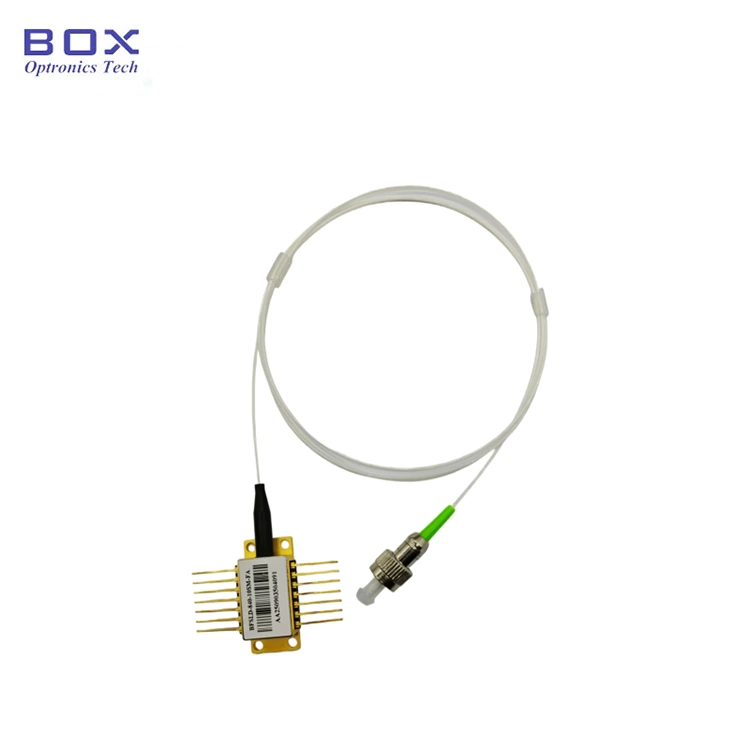

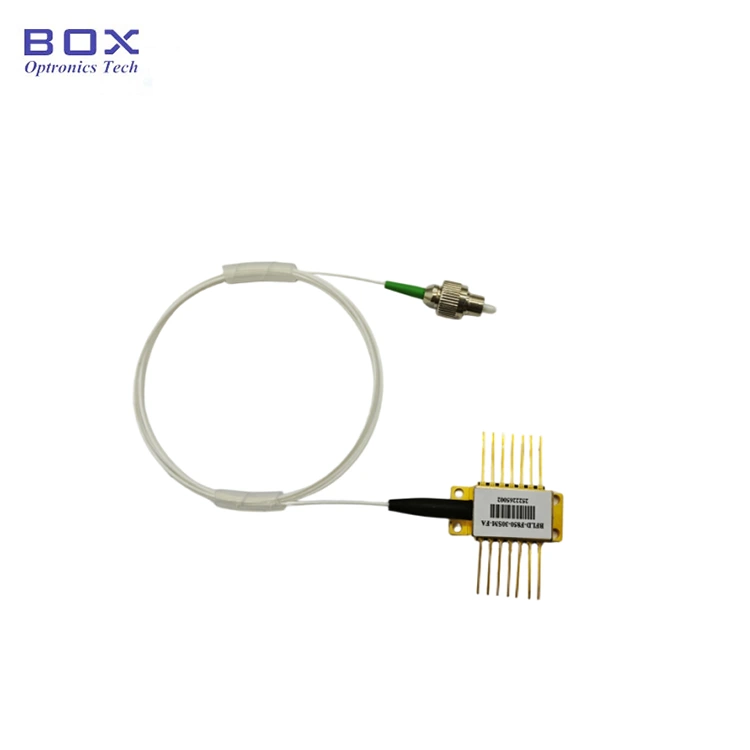

Predstavenie produktu-1580nm DFB SM PM laserová dióda

1580nm DFB SM PM laserová dióda obsahuje prémiový čip MQW DFB so stredovou vlnovou dĺžkou 1580nm (tolerancia ±1nm) a typickým pomerom potlačenia bočného režimu 40dB. Je navrhnutý s nízkym prahovým prúdom, nízkou spotrebou energie a vysokou spoľahlivosťou a je plne integrovaný s termistorom, TEC a monitorovacou diódou pre nepretržitý stabilný výkon. Dokonale sa hodí na detekciu plynov, testovanie pasívnych zariadení a aplikácie snímania optických vlákien.

Špecifikácie produktu-1580nm DFB SM PM laserová dióda

Vlastnosti produktu-1580nm DFB SM PM laserová dióda

● Multi-Quantum Well (MQW) lasery s distribuovanou spätnou väzbou (DFB);

● 14-kolíkové balenie motýľov s vysokou stabilitou;

● Integrovaný termistor, TEC a monitorovacia fotodióda;

● Nízky prahový prúd a nízka spotreba energie;

● Typ vlákna môže byť SMF-28e alebo vlákno PM.

Aplikácie produktu-1580nm DFB SM PM laserová dióda

● Optický optický snímač;

● Svetelný zdroj na testovanie a meranie;

● Systémy detekcie plynu;

● Pasívne testovanie optických zariadení;

● Komunikácia cez optické vlákna.

Podrobnosti o produkte-1580nm DFB SM PM laserová dióda

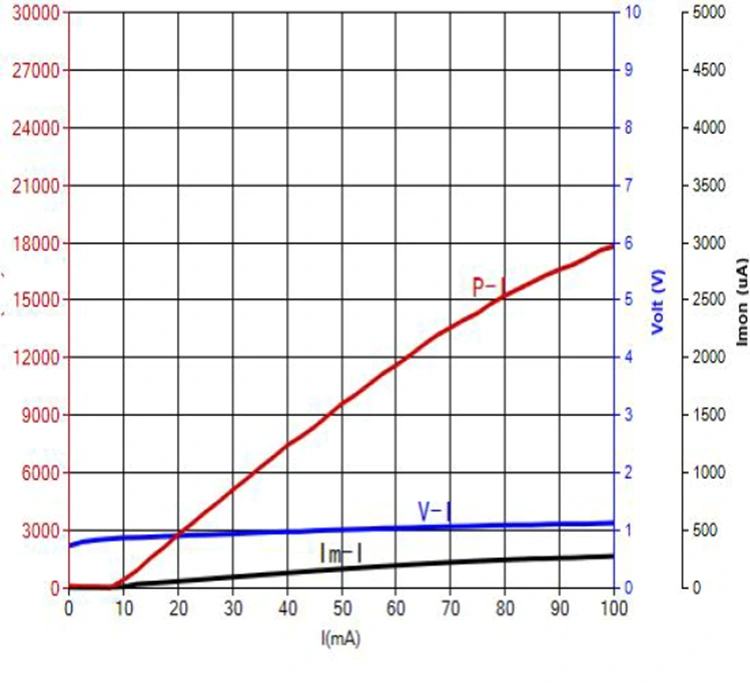

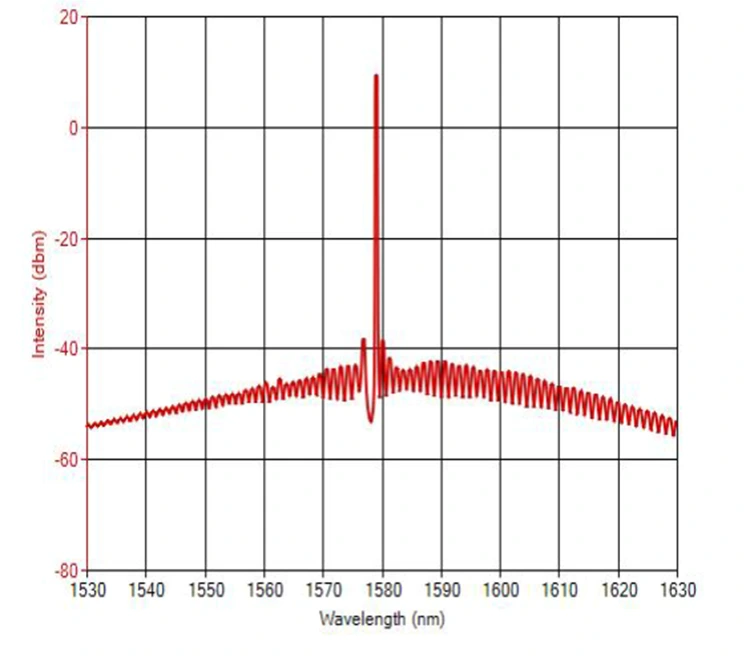

● Typické spektrum a PIV: 1580nm 10mW, tolerancia +/-1nm WL.

● Výkres balenia a definícia PIN-OUT (jednotka: mm) - 1580 nm DFB SM PM laserová dióda

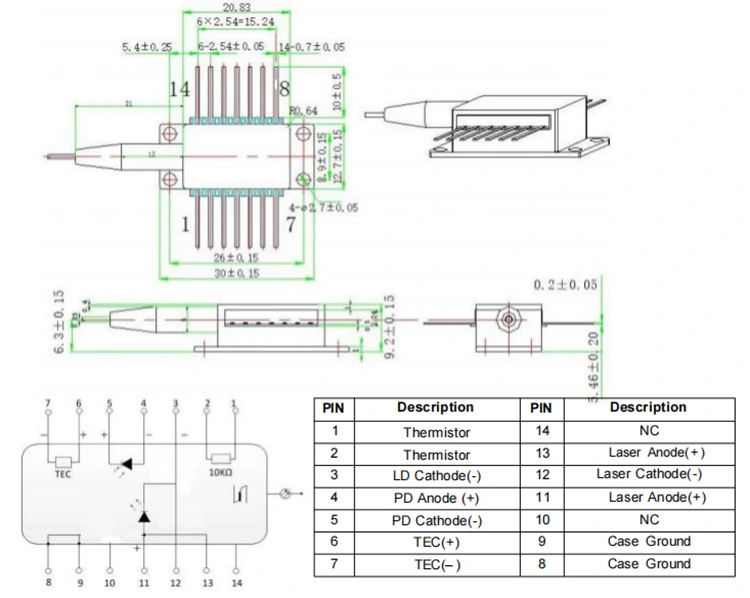

>>>Kolík typu 1

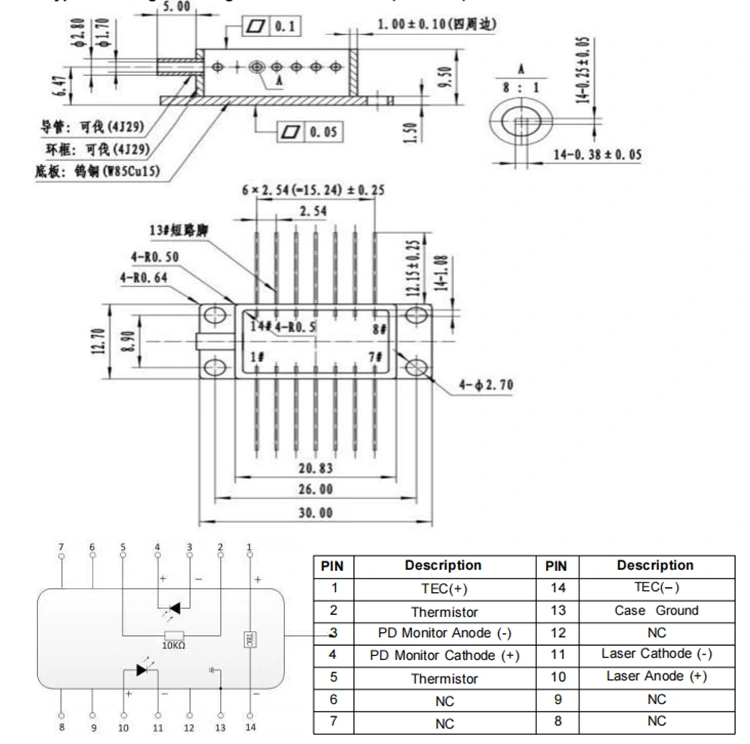

>>>Kolík typu 2

Informácie o objednávaní-1580nm DFB SM PM laserová dióda

napr.: BFLD-1580-10SM-FA2
(Informácie pre objednávku: 1580nm DFB laserová dióda, 14-pinový motýlik, výstupný výkon 10mW, s SM vláknom, FC/APC konektor, typ2 pin-out).

Datasheet a Testsheet-1580nm DFB SM PM laserová dióda

Datasheet

Testovací hárok

Podmienky cenovej ponuky a platby-1580nm DFB SM PM laserová dióda

● Podmienky cenovej ponuky

(1) EXW:

Ak máte účet DHL/UPS/FedEx, Box Optronics odporúča používať EXW. Posielame cez váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Ak nemáte účet, zaplaťte cenu za dopravu produktov vopred.

(3) Iné

● Platobné podmienky

PayPal a T / T sú k dispozícii.

Dodacia lehota-1580nm DFB SM PM laserová dióda

Výroba: 10 pracovných dní. (Ak sú nejaké na sklade, bude doručené rýchlejšie.)

Medzinárodná logistika: 3-5 pracovných dní.

Poznámky k prevádzke-1580nm DFB SM PM laserová dióda

● Optické vlákna sú krehké; nepoužívajte vlákno na ťahanie zariadenia. Pri vkladaní alebo vyberaní zariadenia z objímky nevyvíjajte tlak ani neťahajte za objímku umiestnenú v zadnej časti krytu zariadenia. Pri zariadeniach vybavených konektormi sa uistite, že zariadenie aj optický konektor sú počas inštalácie alebo demontáže zdvihnuté súčasne.

● Ak kolíky vyžadujú spájkovanie, teplota spájkovania nesmie prekročiť 260°C a čas spájkovania nesmie presiahnuť 10 sekúnd. Osobitná pozornosť sa musí venovať nasledovnému: počas procesu spájkovania musí byť zariadenie v stave bez napájania a spájkovačka musí byť správne uzemnená.

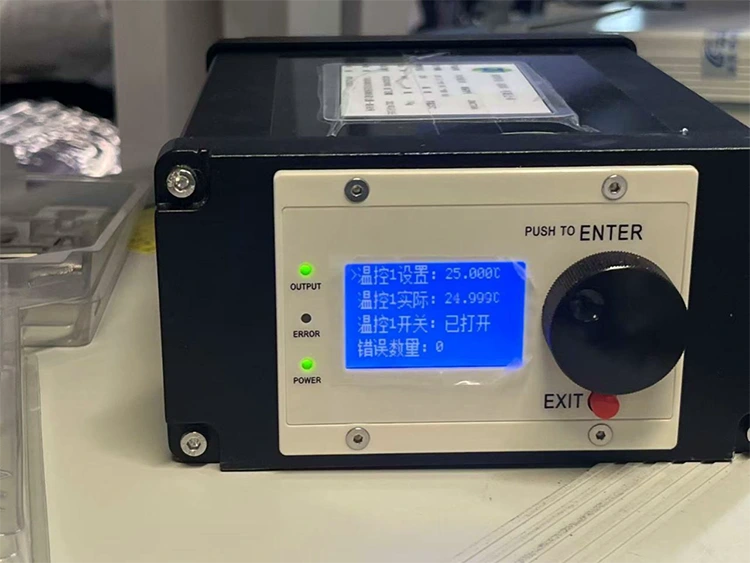

● Pred zapnutím zariadenia najskôr aktivujte chladič a potom zapájajte napájanie v malých prírastkoch, aby ste zabránili prehriatiu alebo preťaženiu čipu.

Zabezpečenie kvality a popredajný servis-1580nm DFB SM PM laserová dióda

● Záručná doba:

Bezplatná oprava alebo výmena chýb spôsobených človekom do 1 roka od zakúpenia. Platené služby údržby dostupné po 1 roku.

● Výnimky z bezplatnej záruky:

Počas bezplatnej záručnej doby budú poskytnuté bezplatné opravy alebo náhradné služby pre chyby spôsobené problémami s kvalitou produktu. Spoločnosť Box Optronics si však vyhradzuje právo odmietnuť bezplatné opravy v nasledujúcich prípadoch v rámci záručnej doby:

(1) Škody spôsobené prírodnými faktormi (napr. blesk, prach) alebo vplyvmi prostredia.

(2) Poruchy v dôsledku nesprávnej obsluhy používateľa.

(3) Zjavné fyzické poškodenie spôsobené ľudskou chybou.

(4) Neoprávnená demontáž, úprava alebo oprava.

(5) Pozmenené alebo neúplné záručné štítky na kryte.

(6) Poškodenie alebo strata počas prepravy.
