1532nm DFB BTF laserová dióda so strednou vlnovou dĺžkou 1532,68nm (ITU CH56), optický výstupný výkon 10mW. Vstavaný TEC a termistor umožňujú stabilnú prevádzku. Počas prevádzky pripojte správne podľa definícia pin-out, ovládanie hnacieho prúdu a teploty v rámci menovitých hodnôt dosahu a zabráňte poškodeniu ESD a prepätiu.
|
Parameter |
Symbol |
Podmienka |
Min. |
Typ. |
Max. |
Jednotka |
|
Prevádzková vlnová dĺžka |
λ |
ITU Grid |
CH56: 1532,68 |
nm |
||
|
Optický výstupný výkon |
PF |
— |
6 |
— |
20 |
mW |
|
Prahový prúd |
ITH |
25 ℃ |
— |
— |
20 |
mA |
|
Prevádzkový prúd |
IOP |
— |
— |
— |
120 |
mA |
|
Prevádzkové napätie |
VOP |
25 ℃ |
— |
— |
2.5 |
V |
|
Potlačenie bočného režimu pomer |
SMSR |
— |
30 |
— |
— |
dB |
|
Optická návratová strata |
ORL |
— |
40 |
— |
— |
dB |
|
Optická izolácia |
ISO |
25 ℃ |
30 |
— |
— |
dB |
|
Zánik polarizácie pomer |
ER |
PM vlákno |
18 |
— |
— |
dB |
|
MPD Temný prúd |
ID |
IOP = 0 mA, VRM = 5 V |
— |
— |
0.2 |
uA |
|
MPD Prúd vzhľadom na výstupný výkon |
— |
VRM = 5 V |
10 |
— |
200 |
mA/W |
|
TEC napätie |
VTEC |
— |
-2.5 |
— |
3.8 |
V |
|
Šírka pásma |
BW |
— |
— |
2.5 |
— |
GHz |
|
Odpor termistora |
RTH |
25 ℃ |
9.5 |
10 |
10.5 |
kΩ |
|
Hodnota B termistora |
β |
25 ℃ / 80 ℃ |
— |
3950 |
— |
K |
|
Pomer nosiča k šumu |
CNR |
— |
55 |
— |
— |
dB |
|
Kompozit druhého rádu |
CSO |
— |
— |
— |
-55 |
dBm |
|
Kompozitný trojitý úder |
— |
— |
— |
— |
-64 |
dBc |

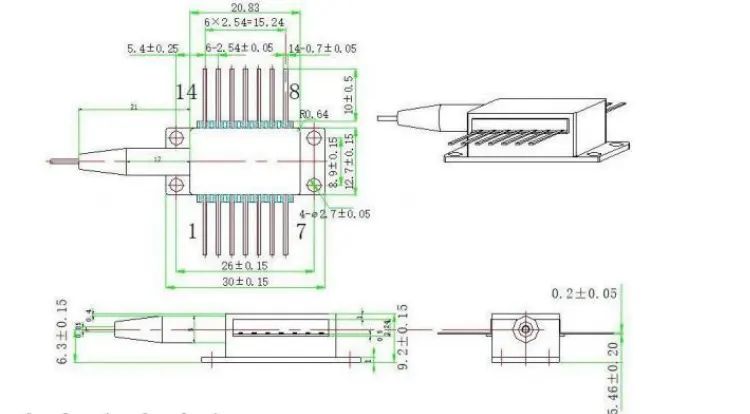

● Motýľ balík, vstavaný TEC;
● Široká teplota spoľahlivosť;
● Vysoká spoľahlivosť, rýchla odozva, dobrá stabilita.
● C2H2 plynný acetylén snímanie;
● Optické vlákno Komunikácia a mikrovlnný fotonický prenos;
● Laserové diaľkomery.
● Typické spektrum: 1532,68nm, tolerancia vlnovej dĺžky +/-0,5nm.

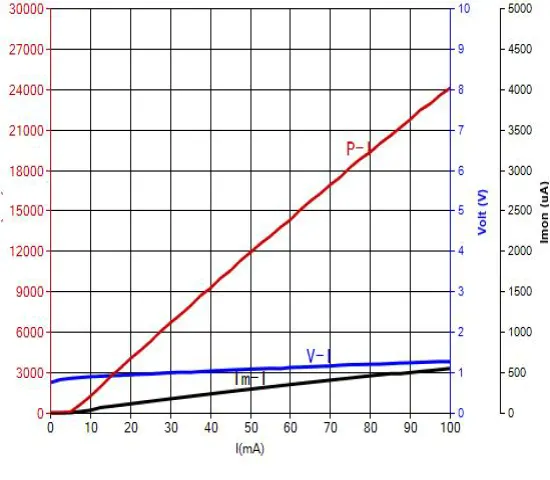

● PIV-1532nm 10mW DFB BTF laser Dióda
● FAQ-1532nm DFB BTF laserová dióda
(1) Čo je balík BTF?
-- Balík BTF (Butterfly) je štandardný 14-kolíkový balík motýľov, najbežnejší priemyselný formát balenia v optoelektronike priemyslu. Tento balík integruje laserový čip, TEC kontrolu teploty, termistor a fotodióda, ktoré ponúkajú vynikajúcu hermetickosť a teplo manažérsky výkon. Neexistuje žiadny zásadný rozdiel od štandardu balenie motýľov; „BTF“ sa bežne používa ako skratka pre „motýľ“ v produkte pomenovanie.
(2) Aké jazdné režimy tento produkt podporuje?
--1532nm DFB BTF laserová dióda podporuje kontinuálne vlny (CW) prevádzka. Odporúča sa zdroj konštantného prúdu s nízkym šumom (prah prúd približne 5-20mA, prevádzkový prúd 50-90mA), spolu s TEC regulátor pre stabilizáciu teploty (zvyčajne nastavený na 25 °C).
(3) Je k dispozícii testovanie vzoriek?
--Podporuje sa testovanie vzoriek a maloobjemová skúšobná výroba. Pre hromadné obstarávanie ponúkame objemové ceny a odstupňované cenové ponuky.
|
Meno |
Vlnová dĺžka |
Výstupný výkon |
Typ vlákna |
Konektor |
PIN-OUT |
|
BFLD |
-CHXX |
-XX |
XX |
-XX |
X |
|
DFB laserová dióda |
CH56:1532,68nm Iné |
10:10 mW Iné |
SM: Jeden režim PM: Zachovanie polarizácie
|
FA: FC/APC SA: SC/APC Iné |
NULL:Typ 1 2: Typ 2 |
napr.: BFLD-CH56-10SM-FA
(Informácie o objednávke: 1532nm DFB BTF laserová dióda, výstupný výkon 10mW, s SM vlákno, FC/APC konektor, typ 1 pin-out).
● Podmienky cenovej ponuky
(1) EXW:
Ak máte účet DHL/UPS/FedEx, Box Optronics vám odporúča použiť EXW. Posielame cez váš účet; neúčtujeme náklady na dopravu.
(2) DAP:
Ak nemáte účet, zaplaťte si poštovné vopred produkty.
● Platobné podmienky
PayPal a T / T sú k dispozícii.
Výroba trvá približne 10 pracovných dní. (Ak sú nejaké na sklade, bude doručená rýchlejšie.)
Medzinárodná logistika môže trvať 3-5 pracovných dní.
● Počas prevádzky toto zariadenie vyžaruje laserový lúč vysokej intenzity; robiť nepozerajte sa priamo do konca vlákna, pretože to môže spôsobiť poranenie očí.
● Toto zariadenie je citlivé na elektrostatický náboj; preto prísne dodržiavanie aby sa pri balení vyžadovali antistatické ochranné opatrenia, dopravu a používanie. Okrem toho je potrebné prijať preventívne opatrenia, aby sa tomu zabránilo prepätia v napájacom zdroji, pretože v opačnom prípade môže dôjsť k trvalému poškodeniu zariadenia (napr. zabezpečenie správneho uzemnenia zariadenia a nosenie antistatického remienok na zápästie).
● Optické vlákna sú krehké; nepoužívajte vlákno na ťahanie zariadenia. Pri vkladaní alebo vyberaní zariadenia zo zásuvky nevyvíjajte tlak alebo potiahnite objímku umiestnenú v zadnej časti krytu zariadenia. Pre zariadenia vybavené konektormi, uistite sa, že zariadenie aj optický konektor sa zdvíhajú súčasne počas inštalácie alebo demontáže.
● Pred zapnutím všetkých komponentov najskôr aktivujte chladič a potom pokračujte v postupných krokoch zapínania, aby ste zabránili prehriatiu čipu a preťaženie.
● Počas procesu zapínania nikdy nepoužívajte priamo vysoký prúd, napr hrozí tým poškodenie čipu. Namiesto toho zapnite zariadenie na aktuálnej úrovni blízko prahu čipu a potom postupne zvyšujte prúd v malom prírastky, kým sa nedosiahne požadovaná úroveň.
● Záručná doba:
Bezplatná oprava alebo výmena defektov spôsobených človekom do 1 rok od kúpy. Platené služby údržby dostupné po 1 roku.
● Výnimky z bezplatnej záruky:
Počas bezplatnej záručnej doby bezplatná oprava alebo výmena budú poskytnuté za chyby spôsobené problémami s kvalitou produktu. Avšak, Box Optronics si vyhradzuje právo odmietnuť bezplatné opravy v nasledujúcom texte prípady v záručnej dobe:
(1) Škody spôsobené prírodnými faktormi (napr. blesk, prach) alebo vplyvy prostredia.
(2) Poruchy v dôsledku nesprávnej obsluhy používateľom.
(3) Zjavné fyzické poškodenie spôsobené ľudskou chybou.
(4) Neoprávnená demontáž, úprava alebo oprava.
(5) Pozmenené alebo neúplné záručné štítky na kryte.
(6) Poškodenie alebo strata počas prepravy.
