1574nm DFB laserová dióda na snímanie CO2

Prehľad produktu-1574nm DFB laserová dióda na snímanie CO2

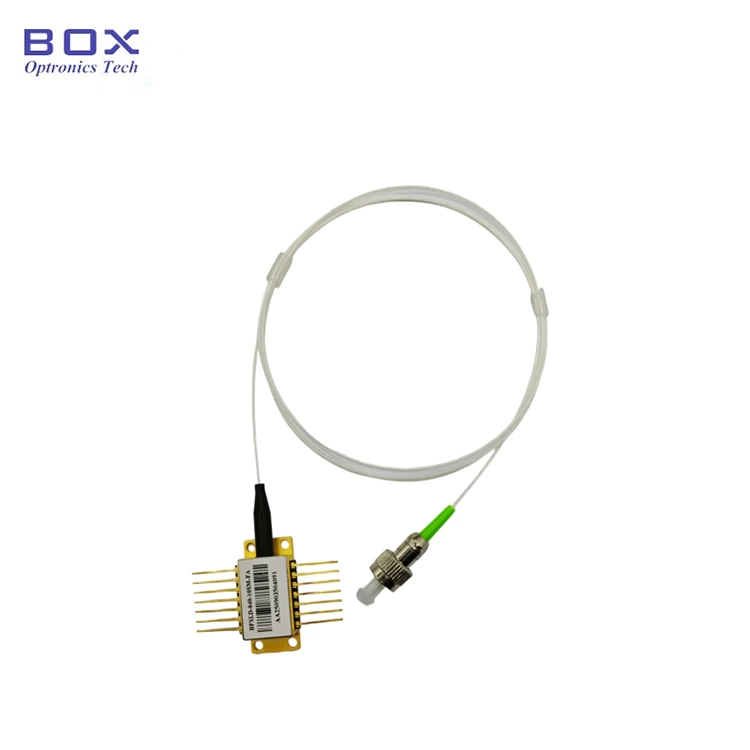

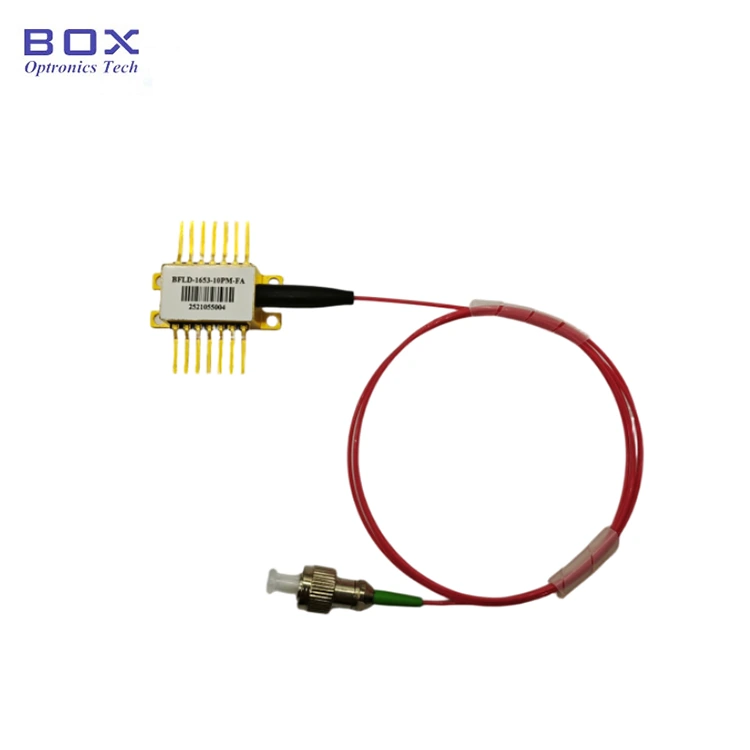

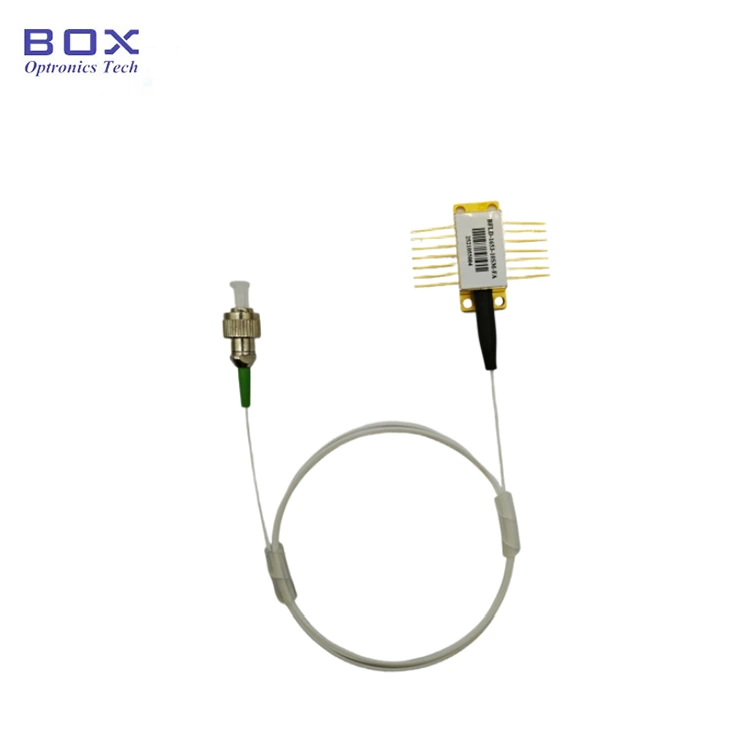

1574nm DFB laserová dióda na snímanie CO2 poskytuje 10 mW alebo 20 mW optický výstupný výkon cez jednovidové vlákno alebo vlákno udržiavajúce polarizáciu s konektorom FC/APC.

Vďaka úzkej šírke spektrálnej čiary typickej 3 MHz (FWHM) a vysokému pomeru potlačenia bočného režimu ≥ 35 dB (typicky 40 dB) poskytuje DFB laser spektrálnu čistotu a presnosť vlnovej dĺžky požadovanú pre absorpčnú spektroskopiu laditeľnej diódovej laserovej laserovej absorpčnej spektroskopie (TDLAS) a ďalšie techniky detekcie plynov s vysokým rozlíšením.

Umiestnené v priemyselnom štandardnom 14-pinovom motýľovom balení s dvoma možnosťami konfigurácie pinov, integrovaným s TEC, termistorom, monitorom PD a izolátorom. Laser je kompatibilný so štandardnými motýľovými laserovými ovládačmi a systémovými návrhmi.

Kľúčové vlastnosti-1574nm DFB laserová dióda na snímanie CO2

· Stredová vlnová dĺžka: 1574nm (rozsah 1573–1575nm), prispôsobená línii absorpcie plynu CO2

· Vysoký optický výstupný výkon: 10 mW alebo 20 mW

· Široká modulačná šírka pásma: typická 2,5 GHz (-3 dB)

· Vstavaný optický izolátor: izolácia ≥ 30 dB

· Integrovaný termoelektrický chladič (TEC) a 10kΩ termistor pre stabilizáciu vlnovej dĺžky

· Teplotný koeficient vlnovej dĺžky: typický 0,09 nm/°C (15°C až 35°C)

· Koeficient vlnovej dĺžky prúdu: 0,01 nm/mA typický pre ladenie vlnovej dĺžky

· Priemyselné štandardné 14-kolíkové balenie s motýľom, možnosti pinov typu 1 a typu 2

· Nízkoprahový prúd: 10mA~35mA

· Integrovaná monitorovacia fotodióda na monitorovanie napájania

Typické aplikácie-1574nm DFB laserová dióda na snímanie CO2

· Detekcia a monitorovanie plynu CO2 založené na laditeľnej diódovej laserovej absorpčnej spektroskopii (TDLAS)

· Spektroskopia s moduláciou vlnovej dĺžky (WMS) na detekciu CO₂ s vysokou citlivosťou a stopových plynov

· Snímacie systémy z optických vlákien založené na FBG a interferometrických meracích technikách

· Zariadenia na testovanie a meranie komunikácie s optickými vláknami

· Aplikácie analýzy dychu a biomedicínskeho detekcie plynov

· Výskum a vývoj v laboratóriách fotoniky a optického snímania

· Integrácia OEM do analyzátorov plynu a nástrojov na monitorovanie životného prostredia

Špecifikácie produktu-1574nm DFB laserová dióda na snímanie CO2

Absolútne maximálne hodnotenia

Elektrooptické vlastnosti (T = teplota lasera 25 °C)

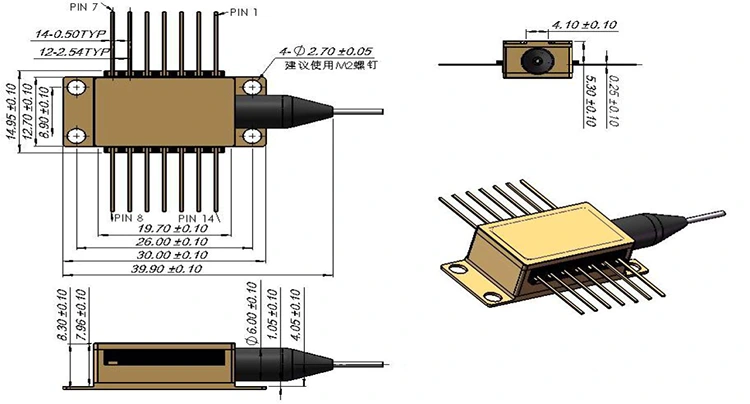

Package and Pin Definition -1574nm DFB laserová dióda na snímanie CO2

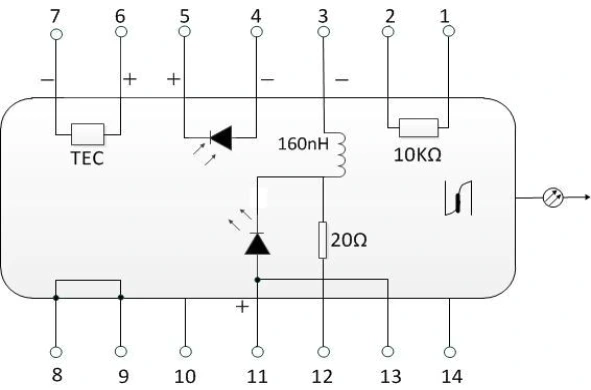

Typ 1 Pin Configuration

Typ 2 Pin Configuration

Informácie o objednávke

Modelová nomenklatúra

BFLD – XXXX – XX – XX – XX X

Príklad: BFLD-1574-20PM-FA2

Často kladené otázky (FAQ) -1574nm DFB laserová dióda na snímanie CO2

Otázka: Ako integrovaný TEC zlepšuje výkon snímania CO2?

Odpoveď: Integrovaný TEC a termistor stabilizujú teplotu laserového čipu, minimalizujú vlnovú dĺžku a drift výstupného výkonu. Keďže vlnová dĺžka lasera DFB je závislá od teploty, presná tepelná kontrola pomáha udržiavať zarovnanie s cieľovou funkciou absorpcie CO₂. TEC poskytuje hrubé nastavenie vlnovej dĺžky, zatiaľ čo jemné ladenie vlnovej dĺžky možno dosiahnuť moduláciou vstrekovacieho prúdu.

Otázka: Prečo je vstavaný optický izolátor dôležitý pre systémy na detekciu plynu?

Odpoveď: Vstavaný optický izolátor znižuje optickú spätnú väzbu spôsobenú odrazmi od pripojení vlákien a optických komponentov. To zlepšuje stabilitu laserového výstupu a znižuje citlivosť na vonkajšie optické rušenie, čo je dôležité najmä pre systémy detekcie plynov TDLAS a WMS s vysokou citlivosťou.

Otázka: Môžem získať vlastnú vlnovú dĺžku pre iný druh plynu?

Odpoveď: Áno, spoločnosť Box Optronics poskytuje laserové zdroje DFB na vlnových dĺžkach optimalizovaných pre rôzne aplikácie na snímanie plynov vrátane, ale nie výlučne, CO2 (1574 nm), CH4 (1653 nm), H2O (1392 nm) a O2 (760 nm). Pre komunikačné aplikácie podporujeme aj vlnové dĺžky kanálov CWDM a DWDM. Kontaktujte nás s vašimi špecifickými požiadavkami na vlnovú dĺžku a náš technický tím posúdi realizovateľnosť.

Otázka: Aké riadiace a riadiace obvody sú potrebné pre tento laser?

Odpoveď: 1574nm DFB laser vyžaduje ovládač laserovej diódy s príslušným obmedzením prúdu, regulátor teploty pre integrovaný TEC a voliteľne modulačný vstup na skenovanie vlnovej dĺžky v aplikáciách TDLAS. Fotodiódu monitora možno použiť na automatické riadenie napájania (APC).
