1550nm DFB 40mW vysokovýkonný motýlí laser

Obsah

1. Zavedenie 1550nm DFB 40mW vysokovýkonný motýlí laser

2. Technické špecifikácie

3. Vlastnosti produktu

4. Typické aplikácie

5. Podrobnosti o balení

6. Informácie o objednávke

7. Datasheet

8. Podmienky cenovej ponuky a platby

9. Dodacia lehota

10. Poznámky k prevádzke

11. FAQ

Predstavenie produktu

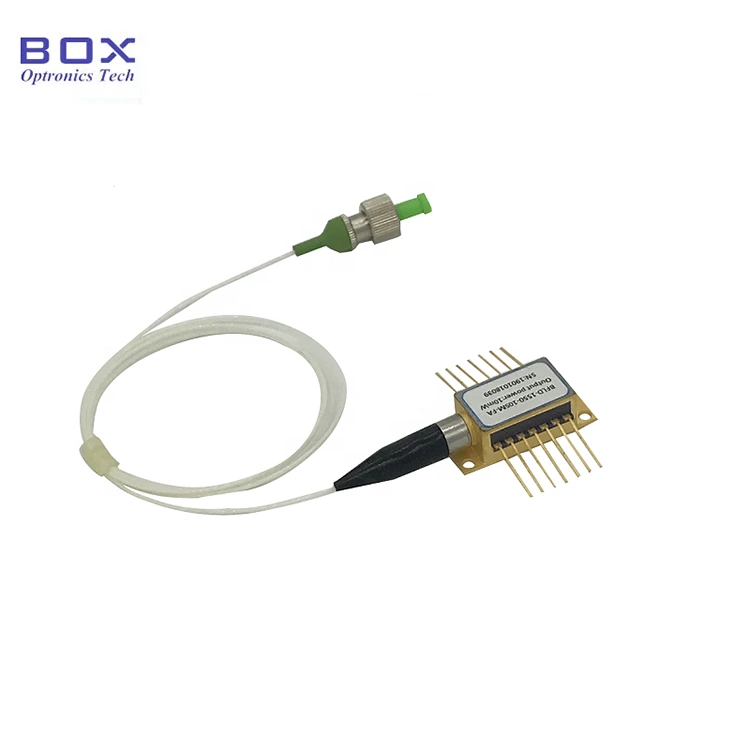

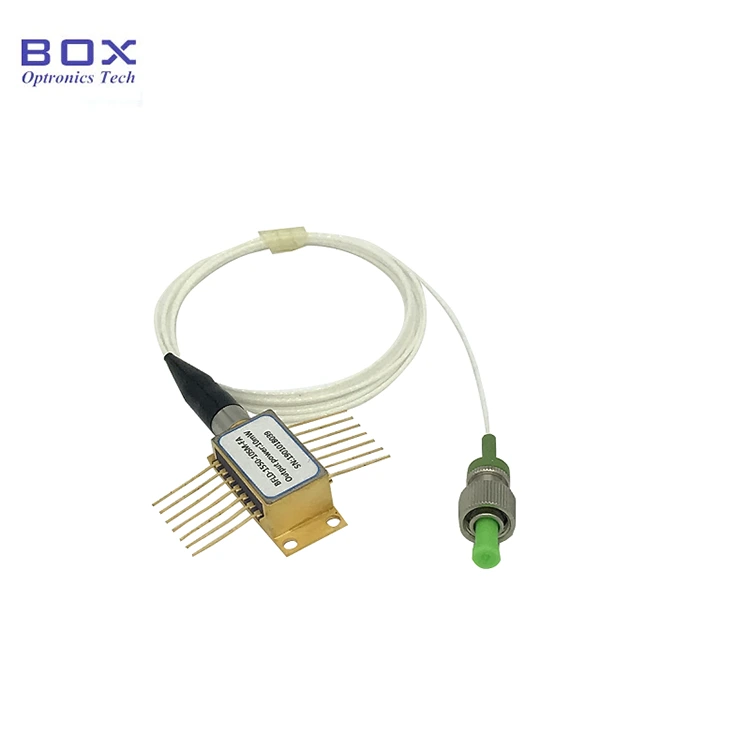

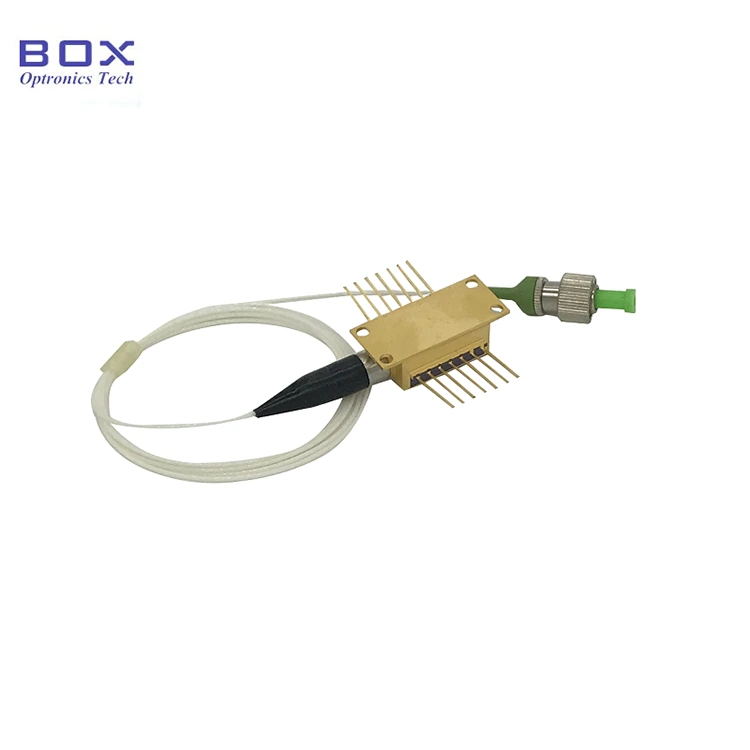

Toto je 1550nm DFB 40mW vysokovýkonný motýlí laser, vstavaný TEC, monitor PD a termistor. Vyznačuje sa stabilnou vlnovou dĺžkou 40 mW výstupný výkon a nízky prahový prúd. Voliteľné s SM/PM vláknom, široké prevádzková teplota a vysoká spoľahlivosť, vhodné pre vláknovú komunikáciu, optické prístroje a snímanie vlákien. Ovládajte prúd pohonu a teplotu a zabráňte poškodeniu nadprúdom.

Produkt Špecifikácie

Vlastnosti produktu

● Multi-Quantum Well (MQW) lasery s distribuovanou spätnou väzbou (DFB);

● SM vlákno alebo PM vlákno pigtail;

● Výstupný výkon 40mW;

● 14-kolíkový Balík BTF s TEC a Monitor PD.

Aplikácie produktov

● Optické vlákno komunikácie;

● Snímanie optických vlákien;

● Testovanie optických zariadení.

Produkt Podrobnosti

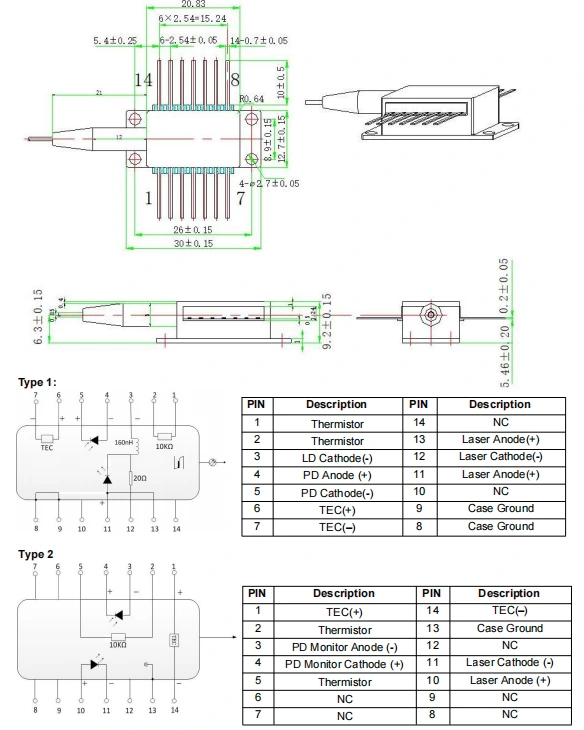

● Výkres balenia a definícia PIN-OUT (jednotka: mm) - 1550 nm DFB 40 mW vysoká Power Butterfly Laser

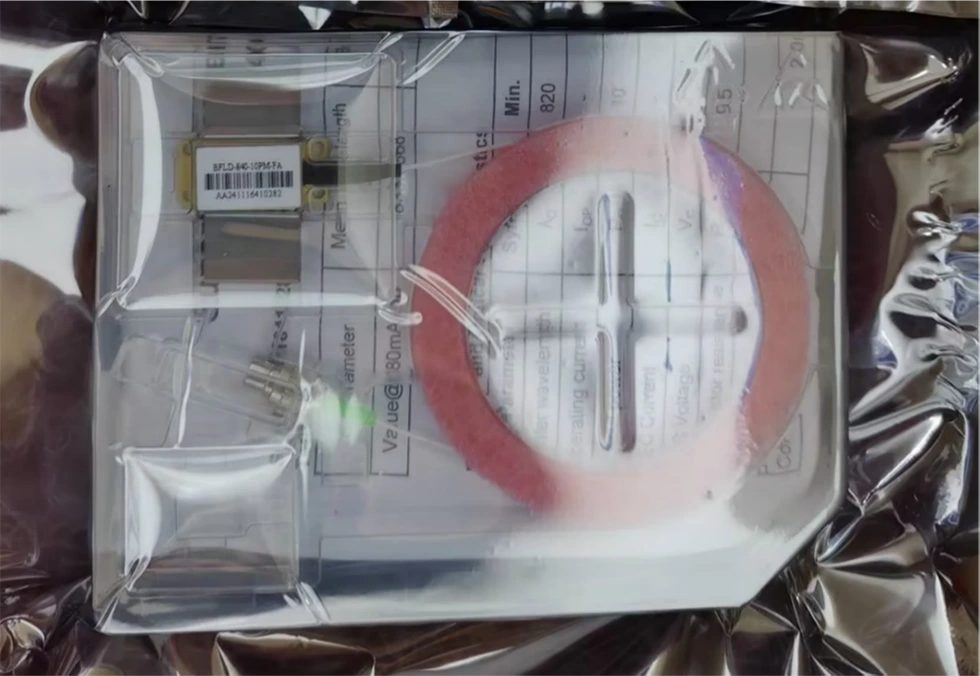

● Príklad balenia

*Samostatné zariadenie bez pohonu; balík modulov integrovaný s ovládačom obvody sú voliteľné.

Objednávanie informácie

napr.: BFLD-1550-40SM-FA1

(Informácie o objednávke: 1550nm DFB 40mW High Power Butterfly Laser, SM vlákno, FC/APC konektor, telekomunikačný kolík).

Pre ďalšie prispôsobené požiadavky kontaktujte: sales06@boxoptronics.com

Datasheet

Datasheet

Podmienky cenovej ponuky a platba

● Podmienky cenovej ponuky

(1) EXW:

Ak máte účet DHL/UPS/FedEx, Box Optronics vám odporúča použiť EXW. Posielame cez váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Ak nemáte účet, zaplaťte si poštovné vopred produkty.

(3) Iné

● Platobné podmienky

PayPal a T / T sú k dispozícii.

Dodacia lehota

Výroba trvá približne 10 pracovných dní. (Ak sú nejaké na sklade, bude doručená rýchlejšie.)

Medzinárodná logistika môže trvať 3-5 pracovných dní.

Prevádzka Poznámky

● Počas prevádzky toto zariadenie vyžaruje laserový lúč vysokej intenzity; robiť nepozerajte sa priamo do konca vlákna, pretože to môže spôsobiť poranenie očí.

● Toto zariadenie je citlivé na elektrostatický náboj; preto prísne dodržiavanie aby sa pri balení vyžadovali antistatické ochranné opatrenia, dopravu a používanie. Okrem toho je potrebné prijať preventívne opatrenia, aby sa tomu zabránilo prepätia v napájacom zdroji, pretože v opačnom prípade môže dôjsť k trvalému poškodeniu zariadenia (napr. zabezpečenie správneho uzemnenia zariadenia a nosenie antistatického remienok na zápästie).

● Optické vlákna sú krehké; nepoužívajte vlákno na ťahanie zariadenia. Pri vkladaní alebo vyberaní zariadenia zo zásuvky nevyvíjajte tlak alebo potiahnite objímku umiestnenú v zadnej časti krytu zariadenia. Pre zariadenia vybavené konektormi, uistite sa, že zariadenie aj optický konektor sa zdvíhajú súčasne počas inštalácie alebo demontáže.

● Ak kolíky vyžadujú spájkovanie, teplota spájkovania nesmie presiahnuť 260 °C a čas spájkovania nesmie presiahnuť 10 sekúnd. Osobitné je potrebné venovať pozornosť nasledovnému: počas procesu spájkovania zariadenie musí byť v stave bez napájania a spájkovačka musí byť riadne uzemnená.

● Počas procesu zapínania nikdy nepoužívajte priamo vysoký prúd, napr hrozí tým poškodenie čipu. Namiesto toho zapnite zariadenie na aktuálnej úrovni blízko prahu čipu a potom postupne zvyšujte prúd v malom prírastky, kým sa nedosiahne požadovaná úroveň.

● Pred zapnutím všetkých komponentov najskôr aktivujte chladič a potom pokračujte v postupných krokoch zapínania, aby ste zabránili prehriatiu čipu a preťaženie.

FAQ

● Je možné zmeniť vlnová dĺžka úpravou prúdu? Aký je rozsah?

--Áno. Prúdu koeficient vlnovej dĺžky je 0,01 nm/mA a vlnová dĺžka teploty koeficient je 0,1 nm/℃. Nastaviteľný rozsah WL je okolo ~ stredu WL+/- 1 nm.

● Aká je šírka čiary? Vy poskytnúť LD s úzkou šírkou čiary?

-3~5MHz. 1550 nm Úzka šírka čiary LD (voliteľné): menej ako 400 kHz, 100 kHz, 50 kHz, 10 kHz.

● Aká je regulácia výkonu rozsah?

--10~100%

● Aká je vlnová dĺžka tolerancia?

--+/-3 nm. Menej je tiež voliteľné.

● Poskytujete ochranu vláknová trubica a vláknový konektor?

--Áno. 900 um voľných trubice a FC/APC, SC/APC alebo iné konektory sú voliteľné.
