1550nm DFB 100mW vysokovýkonný motýlí laser

Obsah

1. Zavedenie 1550nm DFB 100mW vysokovýkonný motýlí laser

2. Technické špecifikácie

3. Vlastnosti produktu

4. Typické aplikácie

5. Podrobnosti o produkte

6. Informácie o objednávke

7. Datasheet a testsheet

8. Podmienky cenovej ponuky a platby

9. Dodacia lehota

10. Poznámky k prevádzke

11. Zabezpečenie kvality a Popredajný servis

Predstavenie produktu

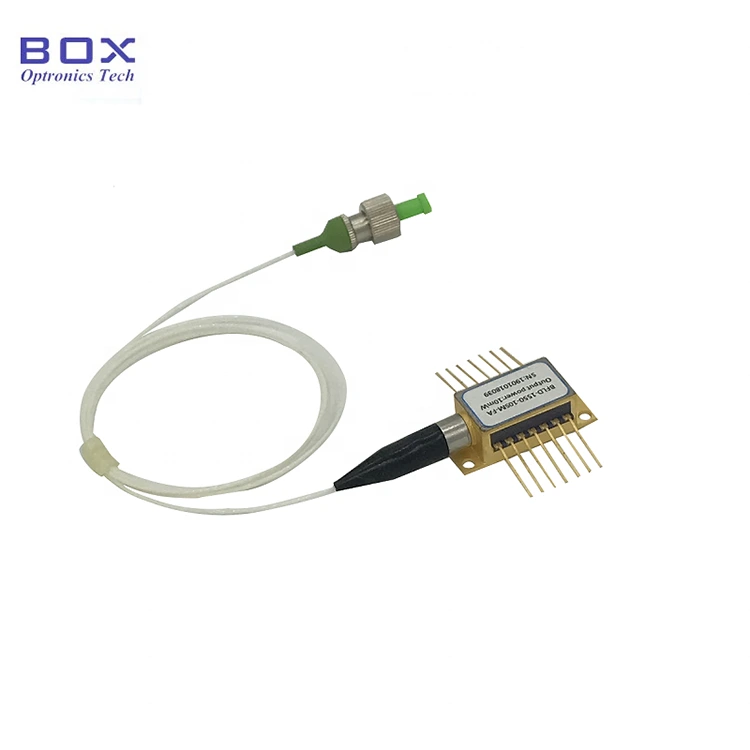

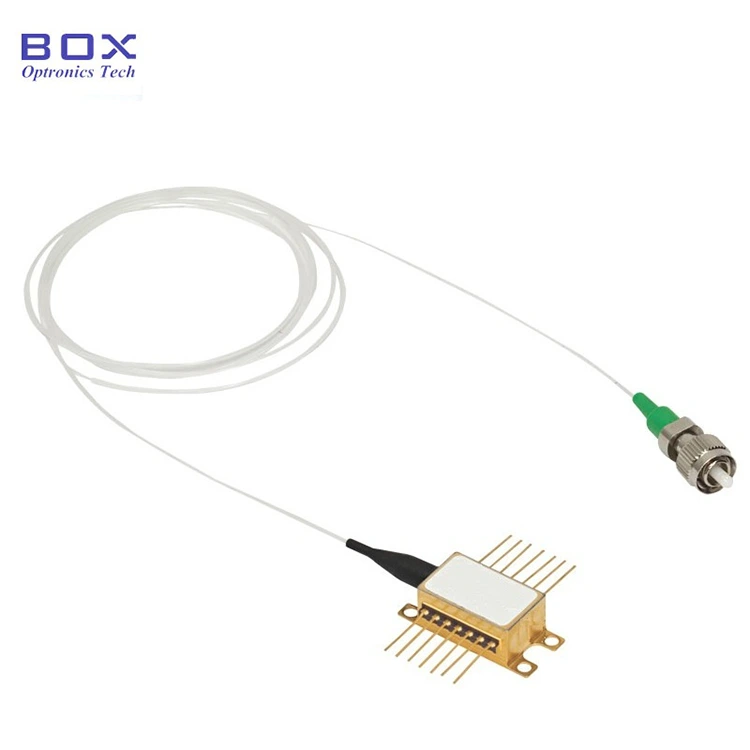

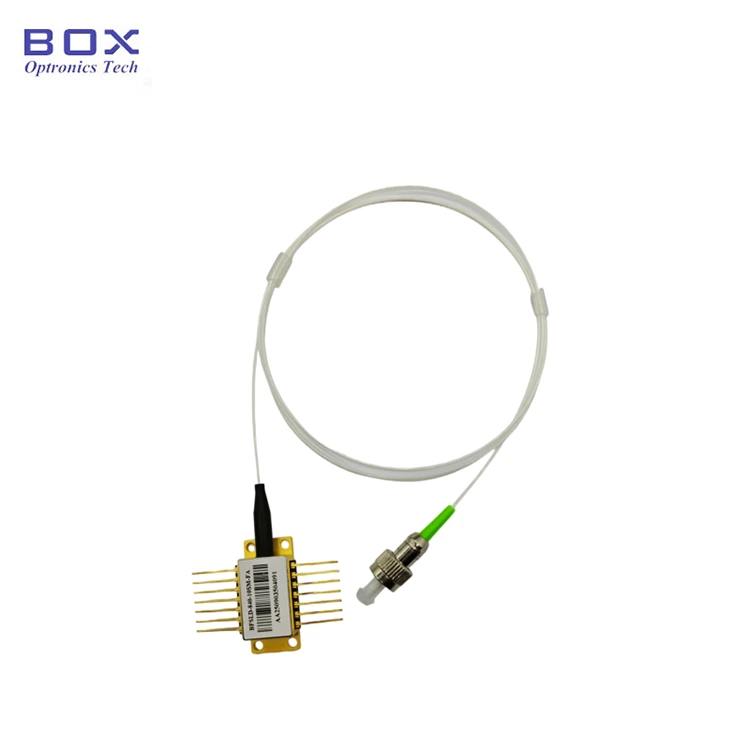

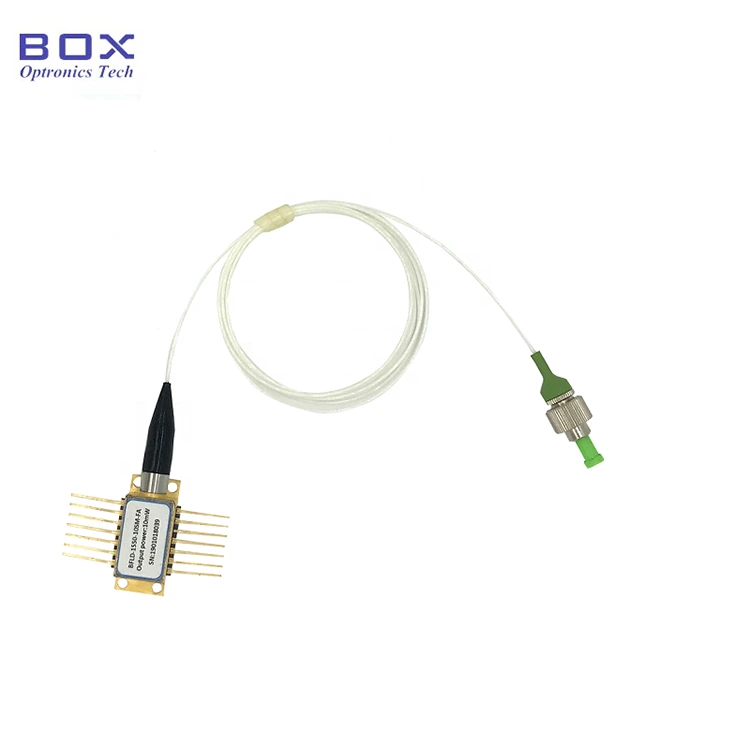

1550nm DFB 100mW High Power Butterfly Laser je založený na čipe MQW (Multi-Quantum Well) DFB, ktorý využíva priemyselný štandard 14-pin motýľový balík, obsahuje TEC (termoelektrický chladič), termistor, monitorovanie podsvietenia PD (Photodiode). Ak kolíky vyžadujú spájkovanie, teplota spájkovania nesmie prekročiť 260 °C a čas spájkovania nesmie presiahnuť 10 sekúnd.

Špecifikácie produktu

Vlastnosti produktu

● SM vlákno alebo PM vláknový pigtail;

● Vysoká výstupný výkon až 100 mW;

● Vysoký pomer potlačenia bočného režimu;

● 14-kolíkový Balík BTF s TEC, termistorom a sledovať PD.

Aplikácie produktov

● Komunikácia z optických vlákien;

● Laboratórny optický test;

● Snímanie optických vlákien.

Produkt Podrobnosti

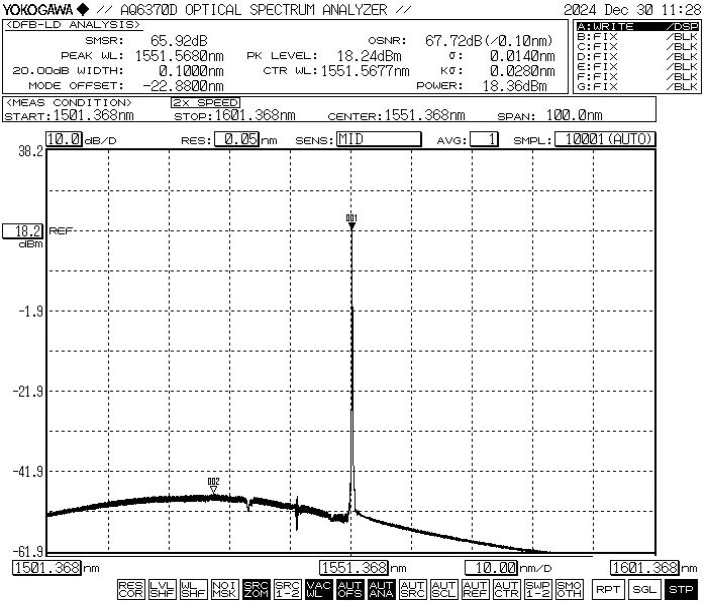

● Typické spektrum: 1550nm, tolerancia +/-2 WL.

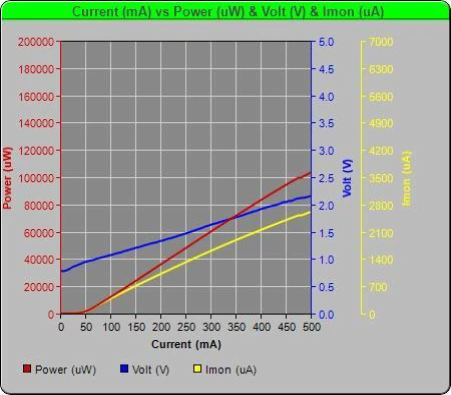

● PIV-1550nm DFB 100mW vysokovýkonný motýlí laser

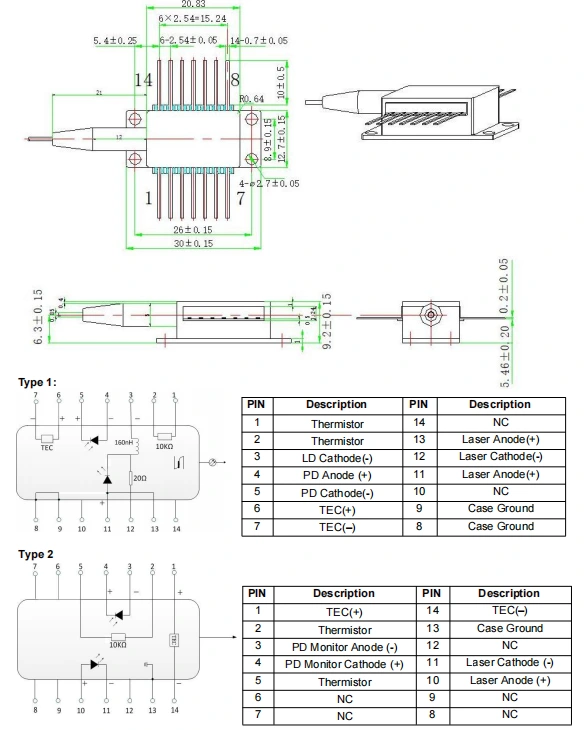

● Výkres balenia a definícia PIN-OUT (jednotka: mm) - 1550 nm DFB 100 mW Vysokovýkonný motýlí laser

Objednávanie informácie

napr.: BFLD-1550-1HSM-FA2

(Informácie o objednávke: 1550nm DFB 100mW High Power Butterfly Laser, SM vlákno, s FC/APC konektorom, pin pumpy).

Pre ďalšie prispôsobené požiadavky kontaktujte: sales06@boxoptronics.com

Datasheet a Testovací hárok

Datasheet

Testovací hárok

Podmienky cenovej ponuky a platba

● Podmienky cenovej ponuky

(1) EXW:

Ak máte účet DHL/UPS/FedEx, Box Optronics vám odporúča použiť EXW. Posielame cez váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Ak nemáte účet, zaplaťte si poštovné vopred produkty.

(3) Iné

● Platobné podmienky

PayPal a T / T sú k dispozícii.

Dodacia lehota

Výroba trvá približne 10 pracovných dní. (Ak sú nejaké na sklade, bude doručená rýchlejšie.)

Medzinárodná logistika môže trvať 3-5 pracovných dní.

Prevádzka Poznámky

● Toto zariadenie je citlivé na elektrostatický náboj; preto prísne dodržiavanie aby sa pri balení vyžadovali antistatické ochranné opatrenia, dopravu a používanie. Okrem toho je potrebné prijať preventívne opatrenia, aby sa tomu zabránilo prepätia v napájacom zdroji, pretože v opačnom prípade môže dôjsť k trvalému poškodeniu zariadenia (napr. zabezpečenie správneho uzemnenia zariadenia a nosenie antistatického remienok na zápästie).

● Optické vlákna sú krehké; nepoužívajte vlákno na ťahanie zariadenia. Pri vkladaní alebo vyberaní zariadenia zo zásuvky nevyvíjajte tlak alebo potiahnite objímku umiestnenú v zadnej časti krytu zariadenia. Pre zariadenia vybavené konektormi, uistite sa, že zariadenie aj optický konektor sa zdvíhajú súčasne počas inštalácie alebo demontáže.

● Pri používaní prístroja presne dodržujte prevádzkové napätie a aktuálne rozsahy uvedené v údajovom liste. Kľúčové parametre – vrátane Ith (prahový prúd), Iop max (maximálny prevádzkový prúd), Vop max (maximum Prevádzkové napätie) a λc (stredná vlnová dĺžka) – treba uviesť odkaz konkrétne v protokole o skúške poskytnutom v čase odoslania.Poznámka:Prevádzka prekročenie absolútneho maximálneho hodnotenia môže spôsobiť trvalé poškodenie zariadenia.

Zabezpečenie kvality a Popredajný servis

● Záručná doba:

Bezplatná oprava alebo výmena defektov spôsobených človekom do 1 rok od kúpy. Platené služby údržby dostupné po 1 roku.

● Výnimky z bezplatnej záruky:

Počas bezplatnej záručnej doby bezplatná oprava alebo výmena budú poskytnuté za chyby spôsobené problémami s kvalitou produktu. Avšak, Box Optronics si vyhradzuje právo odmietnuť bezplatné opravy v nasledujúcom texte prípady v záručnej dobe:

(1) Škody spôsobené prírodnými faktormi (napr. blesk, prach) alebo vplyvy prostredia.

(2) Poruchy v dôsledku nesprávnej obsluhy používateľom.

(3) Zjavné fyzické poškodenie spôsobené ľudskou chybou.

(4) Neoprávnená demontáž, úprava alebo oprava.

(5) Pozmenené alebo neúplné záručné štítky na kryte.

(6) Poškodenie alebo strata počas prepravy.
