Vysokovýkonný 1653,7nm 40mW DFB Butterfly laser

Obsah

1. Zavedenie Vysokovýkonný 1653,7nm 40mW DFB Butterfly laser

2. Technické špecifikácie

3. Vlastnosti produktu

4. Typické aplikácie

5. Podrobnosti o produkte

6. Informácie o objednávke

7. Datasheet a testsheet

8. Podmienky cenovej ponuky a platby

9. Dodacia lehota

10. Poznámky k prevádzke

11. Zabezpečenie kvality a Popredajný servis

Predstavenie produktu

Využíva vysokovýkonný 1653,7nm 40mW DFB Butterfly Laser vysokovýkonný čip MQW DFB so stredovou vlnovou dĺžkou 1653,7 nm, tolerancia vlnovej dĺžky +/-1 nm a pomer odmietnutia bočného režimu (SMSR) > 35 dB. Vyznačuje sa nízkym prahovým napätím, nízkou spotrebou energie a vysokým spoľahlivosť. Integrácia termistora, termoelektrického chladiča (TEC) a monitorovacia dióda, podporuje dlhodobú stabilnú prevádzku a je široko používaná v systémy detekcie plynov, pasívne testovanie zariadení a optické snímanie. Správne vedenie, regulácia teploty a prúdu sú potrebné počas prevádzky na zabraňuje ohýbaniu a poškodeniu vlákien.

Produkt Špecifikácie

Vlastnosti produktu

● Priemyselný štandard 14-kolíkové balenie motýľov;

● Vstavaný TEC a monitorovať PD;

● Vysoká stabilita 40mW optický výstup;

● vysoký výkon, multiquantum well (MQW) laser s distribuovanou spätnou väzbou (DFB).

Aplikácie produktov

● Laditeľný diódový laser absorpčná spektroskopia TDLAS; 

● CH4 monitorovanie;

● Svetelný zdroj pre monitorovanie životného prostredia a analyzátory plynov.

Produkt Podrobnosti

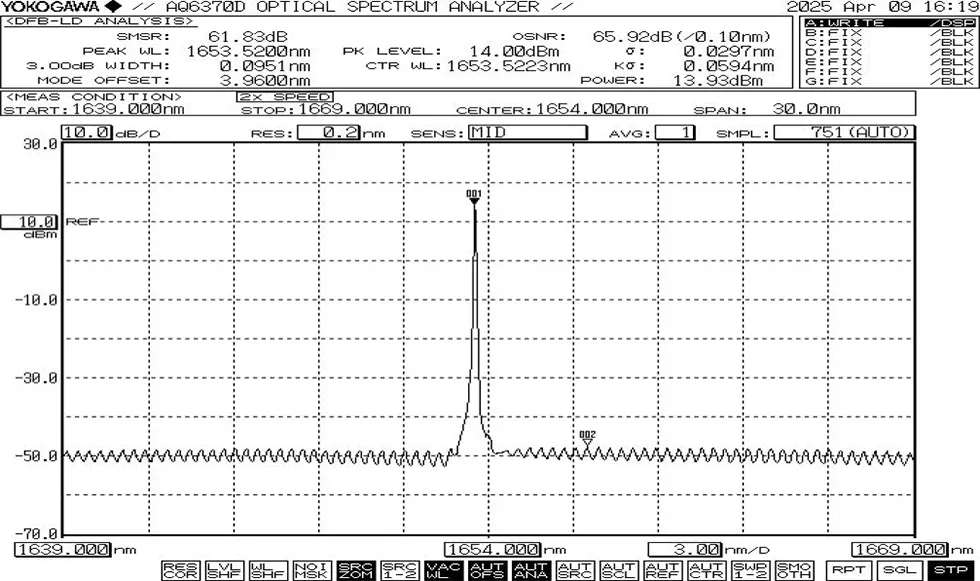

● Typické spektrum: 1653,7nm, tolerancia +/-1nm WL.

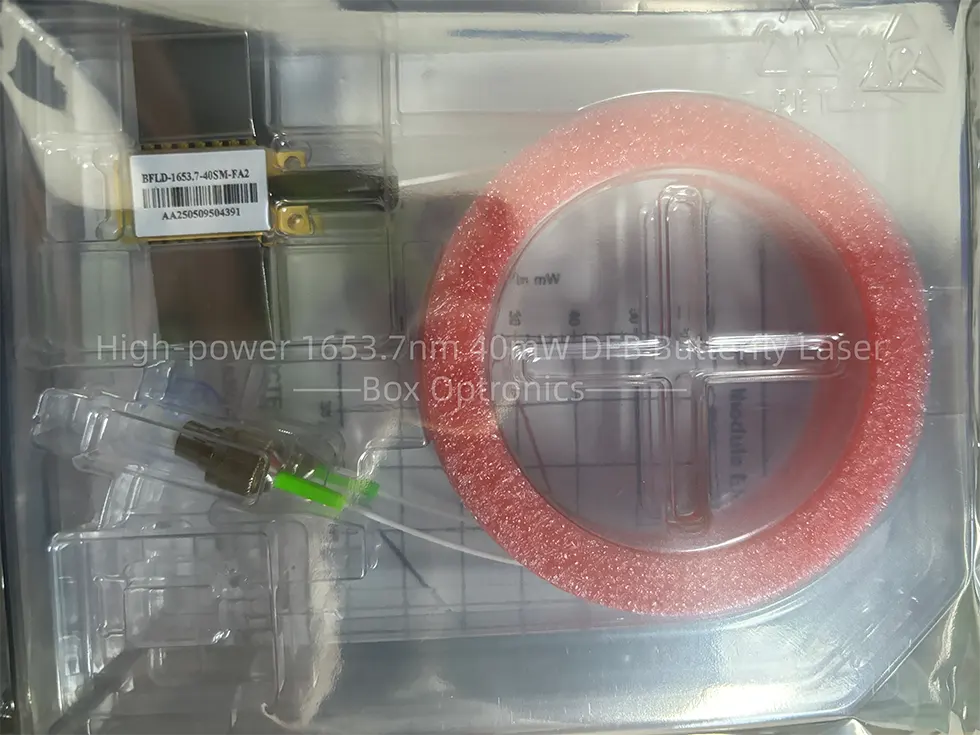

● Príklad balenia

Objednávanie informácie

napr.: BFLD-1653-40SM-FA

(Informácie o objednávke: Vysokovýkonný 1653,7nm 40mW DFB Butterfly Laser, s SM vláknom, FC/APC konektor, typ 1 pin-out).

Datasheet a Testovací hárok

Datasheet

Testovací hárok

Podmienky cenovej ponuky a platby

● Podmienky cenovej ponuky

(1) EXW:

Ak máte účet DHL/UPS/FedEx, Box Optronics vám odporúča použiť EXW. Posielame cez váš účet; neúčtujeme náklady na dopravu.

(2) DAP:

Ak nemáte účet, zaplaťte si poštovné vopred produkty.

(3) Iné

● Platobné podmienky

PayPal a T / T sú k dispozícii.

Dodacia lehota

Výroba trvá približne 10 pracovných dní. (Ak sú nejaké na sklade, bude doručená rýchlejšie.)

Medzinárodná logistika môže trvať 3-5 pracovných dní.

Prevádzka Poznámky

● Optické vlákna sú krehké; nepoužívajte vlákno na ťahanie zariadenia. Pri vkladaní alebo vyberaní zariadenia zo zásuvky nevyvíjajte tlak alebo potiahnite objímku umiestnenú v zadnej časti krytu zariadenia. Pre zariadenia vybavené konektormi, uistite sa, že zariadenie aj optický konektor sa zdvíhajú súčasne počas inštalácie alebo demontáže.

● Ak kolíky vyžadujú spájkovanie, teplota spájkovania nesmie presiahnuť 260 °C a čas spájkovania nesmie presiahnuť 10 sekúnd. Osobitné je potrebné venovať pozornosť nasledovnému: počas procesu spájkovania zariadenie musí byť v stave bez napájania a spájkovačka musí byť správne uzemnený.

● Pred zapnutím zariadenia najskôr aktivujte chladič a potom aplikujte napájanie v malých prírastkoch, aby ste zabránili prehriatiu čipu resp dochádza k preťaženiu.

Zabezpečenie kvality a Popredajný servis

● Záručná doba:

Bezplatná oprava alebo výmena defektov spôsobených človekom do 1 rok od kúpy. Platené služby údržby dostupné po 1 roku.

● Výnimky z bezplatnej záruky:

Počas bezplatnej záručnej doby bezplatná oprava alebo výmena budú poskytnuté za chyby spôsobené problémami s kvalitou produktu. Avšak, Box Optronics si vyhradzuje právo odmietnuť bezplatné opravy v nasledujúcom texte prípady v záručnej dobe:

(1) Škody spôsobené prírodnými faktormi (napr. blesk, prach) alebo vplyvy prostredia.

(2) Poruchy v dôsledku nesprávnej obsluhy používateľom.

(3) Zjavné fyzické poškodenie spôsobené ľudskou chybou.

(4) Neoprávnená demontáž, úprava alebo oprava.

(5) Pozmenené alebo neúplné záručné štítky na kryte.

(6) Poškodenie alebo strata počas prepravy.
