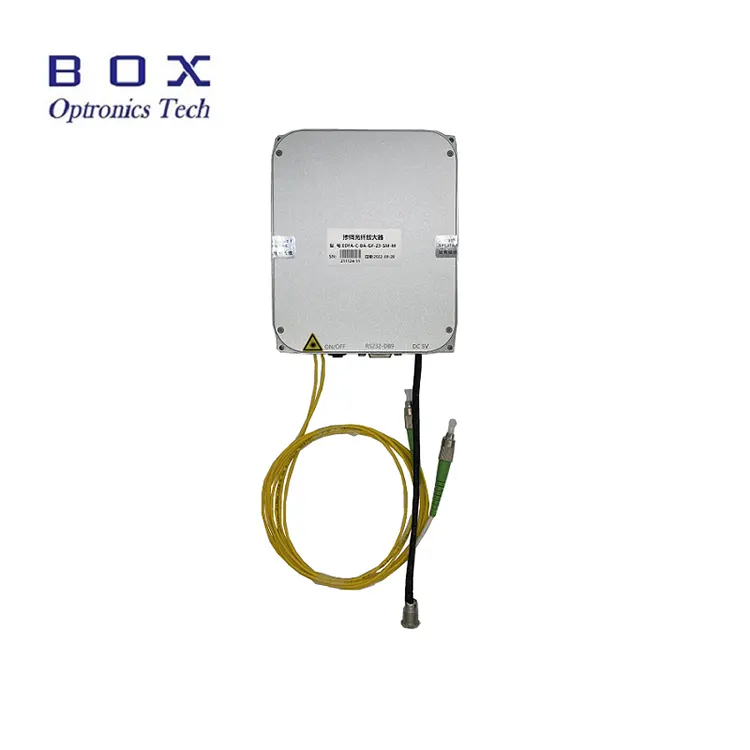

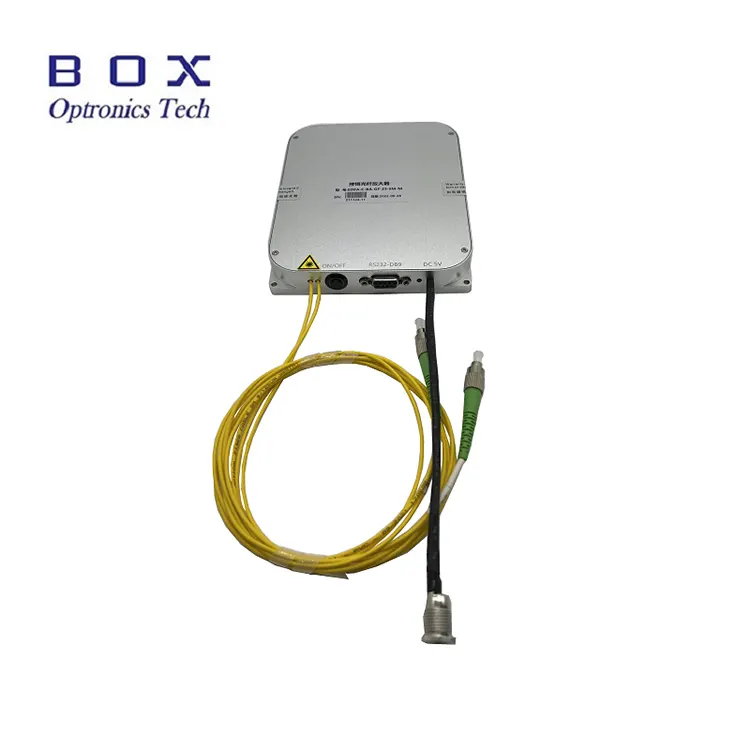

C-pásmové erbiom dopované vláknové in-line zosilňovače sú navrhnuté pre linkové relé vo vláknových laseroch alebo vláknových komunikačných systémoch. Môžu použiť na výkonové zosilnenie laserových signálov v C-pásme 1530~1565nm rozsah vlnových dĺžok. Vyznačujú sa vysokým výkonom 15/17/20/23/25/26 dBm a nízkym hluk. Na obsluhu PC sú k dispozícii pochvaly a softvér. Pri použití týchto moduly, uistite sa, že koncová plocha vlákna je čistá, dávajte pozor na vstup lasera obmedzenia a vykonajte potrebné bezpečnostné opatrenia týkajúce sa lasera.
|
Parametre |
Jednotka |
hodnoty |
Poznámky |
|||||
|
Rozsah vlnovej dĺžky |
nm |
1530~1565 |
C-pásmo |
|||||
|
Vstupný výkon |
dBm |
-25~+3 |
|
|||||
|
Výstupný výkon |
dBm |
15 |
17 |
20 |
23 |
25 |
26 |
Vstup @-10dBm |
|
Malý koeficient zisku |
dB |
35 |
Vstup @-25dBm |
|||||
|
Hlukové číslo |
dB |
≤5,5 |
Vstup @-10dBm |
|||||
|
PDG |
dB |
≤0,3 |
|
|||||
|
PMD |
ps |
0.5 |
|
|||||
|
Vstupná/výstupná izolácia |
dB |
≥35 |
|
|||||
|
Monitor napájania |
dB |
Výstupný výkon |
|
|||||
|
Prevádzkový režim |
- |
ACC/APC |
|
|||||
|
Pigtailové vlákno |
- |
SMF-28 |
FC/APC |
|||||
|
Komunikačné rozhranie
|
- |
Dotykový displej / DB9 Žena (RS232) |
Pracovná doska |
|||||
|
- |
DB9 Female (RS232) |
modul |
||||||
|
Napájanie
|
- |
AC 110~240V, <30W |
Pracovná doska |
|||||
|
- |
DC 5V, <15W |
modul |
||||||
|
Rozmery
|
mm
|
260 (Š) × 280 (H) × 120 (V) |
Pracovná doska |
|||||
|
150 (Š) × 125 (H) × 20 (V) |
modul |
|||||||
|
|
15~23dBm:70(Š)×90(H)×15(V) |
modul |
||||||
|
Prevádzková teplota |
℃ |
-5 ~ +55 |
|
|||||
|
Prevádzková vlhkosť |
℃ |
0~70% |
|
|||||
● Široký rozsah vlnových dĺžok - 1530 ~ 1565 nm;
● Vysoký zisk faktor;
● Nízka hlučnosť <5,5 dB;
● Voliteľný vysoký výstupný výkon 15/17/20/23/25/26 dBm.
● Optické vláknová komunikácia;
● Optické vláknový snímač;
● Vláknina laser.

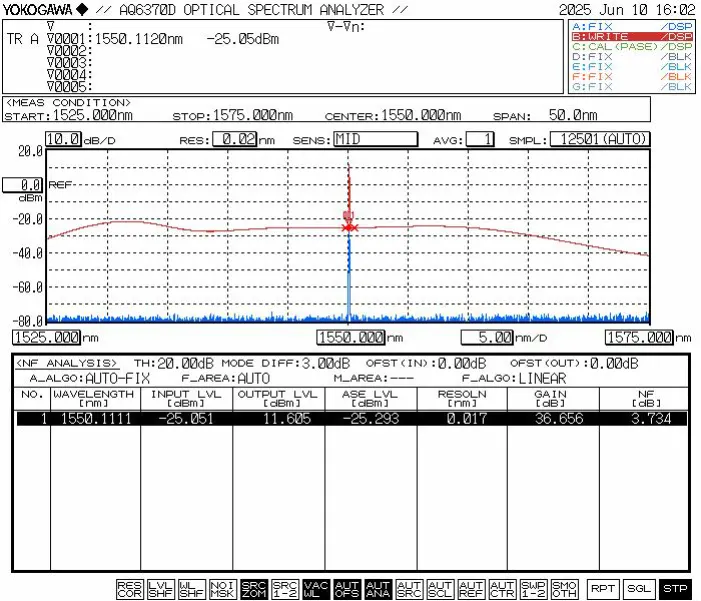

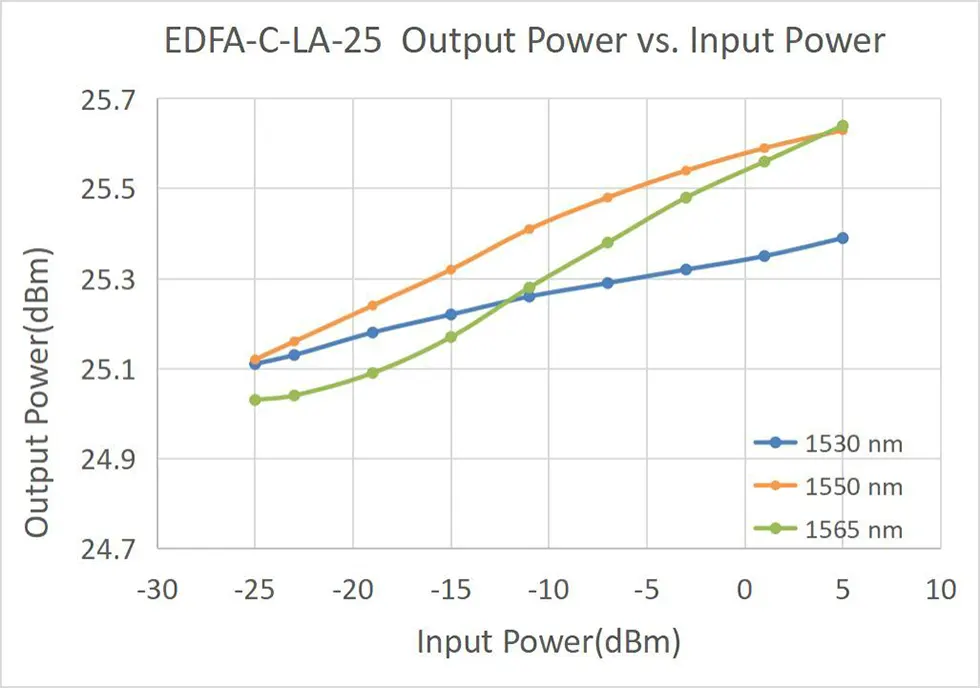

● Typická charakteristická krivka
|
Meno |
typ EDFA |
Vlnová dĺžka |
Výstupný výkon |
Typ vlákna |
Rozmer |
|
EDFA |
-XX |
-X |
-XX |
XX |
-X |
|
Dopovaný erbiom Vláknový zosilňovač |
LA: In-Line-Amp |
C:C pásmo |
15:15 dBm 17:17 dBm 20:20 dBm 23:23 dBm 25:25 dBm 26:26 dBm |
SM:SMF-28e |
M15 :Modul M20 :Modul B: Pracovná doska |
napr.: EDFA-LA-C-15-SM-M
(Informácie o objednávke: C-band erbiom dopované vlákno In-Line Zosilňovač, výstupný výkon 15 dB, s vláknom SMF-28, balík modulov).
Pre ďalšie prispôsobené požiadavky kontaktujte: sales06@boxoptronics.com
● Podmienky cenovej ponuky
(1) EXW:
Ak máte účet DHL/UPS/FedEx, Box Optronics vám odporúča použiť EXW. Posielame cez váš účet; neúčtujeme náklady na dopravu.
(2) DAP:
Ak nemáte účet, zaplaťte si poštovné vopred produkty.
● Platobné podmienky
PayPal a T / T sú k dispozícii.
Výroba trvá približne 10-15 pracovných dní. (Ak sú nejaké na sklade, bude to rýchlejšie odoslané.)
Medzinárodná logistika môže trvať 3-5 pracovných dní.
● Pre jednovidové vlákna (Hi-1060, PM980, G652D, PM1550 atď.) teoretická tolerancia výkonu pre nepretržité svetlo je približne 200 mW, keď koncová plocha je čistá. Preto modely EDFA s výstupným výkonom <200mW môžu pripojiť ich výstupné vláknové konektory k iným jednovidovým optickým zariadeniam cez pohyblivé adaptéry (vláknové príruby).
● Nevypínajte napájanie priamo, kým je zosilňovač zapnutý prevádzkový.
● Konektory vlákien udržiavajte bez prachu, aby ste zabránili spáleniu vlákna čelná plocha konektora. Predtým vyčistite konektor vlákna papierom na šošovky bez prachu pripojenie, skontrolujte ho pomocou inšpektora koncových plôch vlákien a pripojte ho cez prírubu až po potvrdení čistoty. V opačnom prípade môže dôjsť k poškodeniu koncovej strany konektora vlákna spáliť, keď je laser zapnutý. Zaistite prevádzku bez lasera, keď spojovacie príruby a keď sa nepoužíva, nasaďte si protiprachové čiapky.
● Časté zasúvanie/odpájanie výstupných vláknových konektorov nie je odporúčané, pretože môže spôsobiť kontamináciu prachom, zvýšenú vložnú stratu, príp spálenie koncového čela vláknového konektora.
● Zariadenie udržujte v suchu a skladujte ho na suchom mieste.
● Záručná doba:
Bezplatná oprava alebo výmena defektov spôsobených človekom do 1 rok od kúpy. Platené služby údržby dostupné po 1 roku.
● Výnimky z bezplatnej záruky:
Počas bezplatnej záručnej doby bezplatná oprava alebo výmena budú poskytnuté za chyby spôsobené problémami s kvalitou produktu. Avšak, Box Optronics si vyhradzuje právo odmietnuť bezplatné opravy v nasledujúcom texte prípady v záručnej dobe:
(1) Škody spôsobené prírodnými faktormi (napr. blesk, prach) alebo vplyvy prostredia.
(2) Poruchy v dôsledku nesprávnej obsluhy používateľom.
(3) Zjavné fyzické poškodenie spôsobené ľudskou chybou.
(4) Neoprávnená demontáž, úprava alebo oprava.
(5) Pozmenené alebo neúplné záručné štítky na kryte.
(6) Poškodenie alebo strata počas prepravy.
